Задержка видеосигнала при передаче его по локальной сети с использованием оборудования системы TNTv.

Суть задачи

Вопрос:

Насколько сильно видео на экране монитора, переданное по IP, отстает от видео на мониторе, напрямую подключенному к источнику?

Для прохождения видеосигнала от источника к устройству отображения (монитору …) объективно требуется время. Оно минимально, если между источником и монитором сигнал не требует преобразования (конвертации, масштабирования и т.п. ), и установлено минимальное количество устройств-посредников.

Для оценки наличия и длительности задержки трансляции сигнала по IP была собрана следующая схема.

Оборудование системы трансляции:

• TNT MMS-384VSH - видеоразветвитель (видеосплитер)
• TNT MMS-730H-T - IP передатчик
• TNT MMS-730H-R - IP приемник

Сигнал от источника (ноутбука) видеосплитером разделялся на несколько потоков. Далее из двух портов по обычным интерфейсным шнурам отправлялся на два монитора (это самый быстрый путь), а из двух других выходов через систему приемник-передатчик по IP - на другие два монитора (самый долгий).

Задержкой на видеоразветвителе можно пренебречь, так как она одинакова для всех вариантов доставки сигнала. Разница во времени прохождения будет только из-за наличия сетевого участка трансляции. Какова эта разница? Будет ли она заметна?

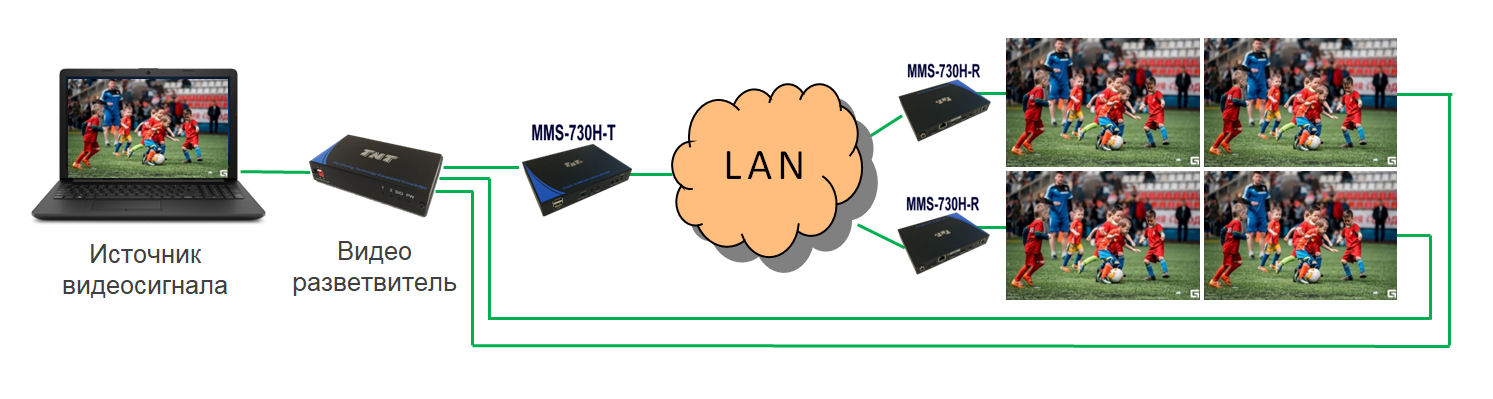

Схема подключения

Видеоответ:
