Возможность совмещения источников и дисплеев разного разрешения.

Суть задачи

Вопрос:

Насколько легко на оборудовании (передатчик MMS-730H-T, приемник MMS-730H-R), предназначеном для сетевой трансляции видеосигналов системы TNTv, происходит настройка системы при трансляции сигналов различного разрешения на мониторы с разным EDID?

При инсталляции систем видеотрансляции на различных объектах бывают ситуации, когда требуется совместить в единой системе источники и устройства отображения с разным разрешением.

Возникающие при этом проблемы:

• Не все мониторы поддерживают масштабирование разрешения сигнала в сторону уменьшения. Например, при попытке отобразить на мониторе 1080 сигнал 4К изображения не будет, а на мониторе появится надпись "OUT OF RANGE".
• При первой инсталляции необходимо настроить связку монитор-приемник на транслируемый сигнал (лучше, если это пройдет автоматически).
• В инсталляциях, где периодически пользователи подключают к системе трансляции источники (ноутбук, плеер …) с разным разрешением, возникает необходимость применить скалер видеосигнала для приведения его к доступному разрешению согласно EDID монитора. В таких ситуациях желательно, чтобы без дополнительных ручных настроек система автоматически подстраивалась сама.

Для исследования данного вопроса был собран стенд из следующих компонентов сиcтемы TNTv:

• Источники сигнала: ноутбуки,Blu-ray
• TNT MMS-730H-T -IP передатчики
• TNT MMS-730H-R- IP приемники
• TNT SMMC-7000 - коммутатор управления
• Мониторы, поддерживающие различные разрешения

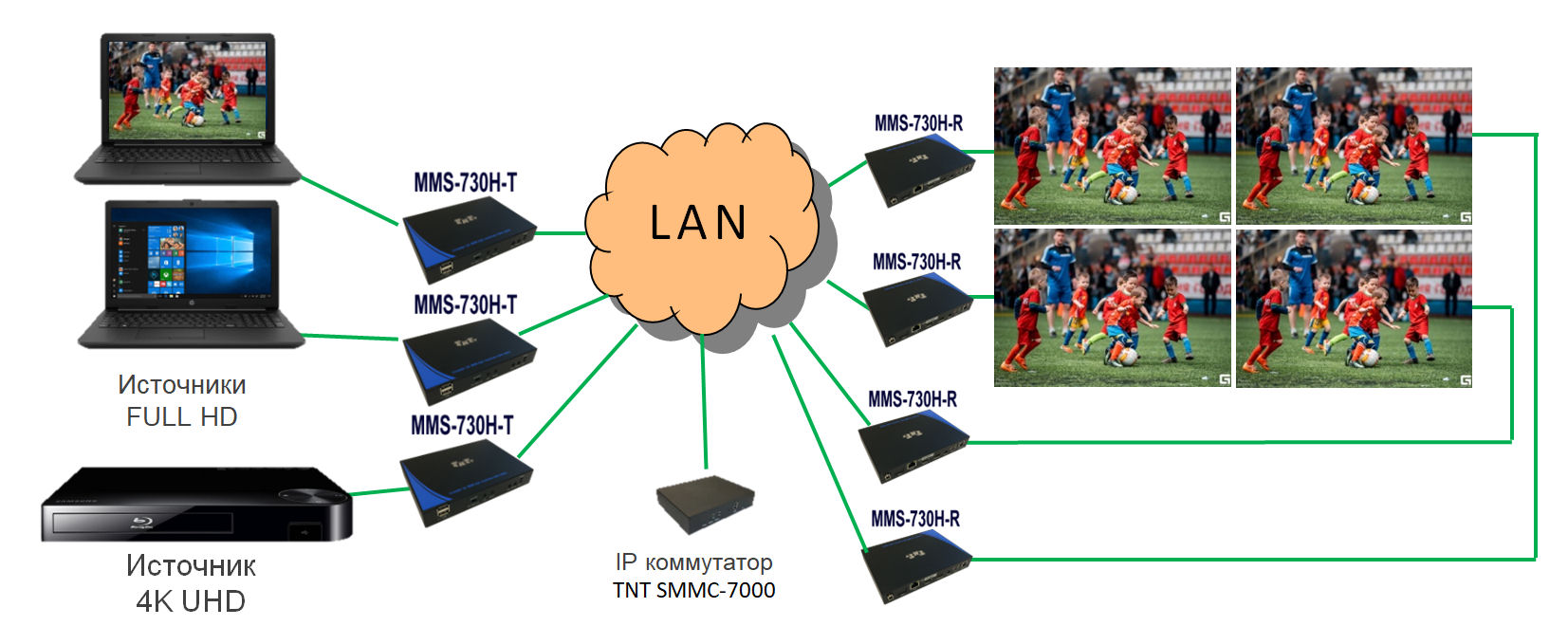

Схема подключения

Видеоответ

В оборудовании системы трансляции видеосигналов по IP, построенной на оборудовании TNTv, предусмотрена возможность выбора разрешения выходного сигнала на приемнике. По умолчанию установлено автоматическое определение EDID монитора - Auto Detect. Наличие данного функционала позволяет значительно упростить работу по настройке системы трансляции и ее эксплуатации.
