Видеостены при помощи ПО

Суть задачи

Во всех предыдущих обзорах мы рассматривали различные системы видеотрансляции, базирующиеся на SMM коммутаторах. Они предоставляют пользователям очень большие возможности при создании и эксплуатации систем видеотрансляции. Но для реализации совсем простых задач их функционал избыточен, что для конечного пользователя означает «избыточную цену» за данное решение.

Это обстоятельство привело к созданию простого и экономичного решения на базе программного обеспечения (ПО), которое позволяет формировать видеостену и управлять ею.

Рассмотрим это решение более подробно.

Идеология не меняется, но меняется цена

Как было сказано выше, ПО позволяет сформировать видеостену (одна лицензия - одна видеостена). Она формируется при помощи IP MMS приемников (TNT MMS-520H-R), которые подключаются к каждому устройству отображения, составляющему видеостену. Источниками сигналов для видеостены являются IP MMS передатчики (TNT MMS-520H-T), которые подключаются к видеоисточникам. Сами приемники и передатчики подключаются непосредственно к Gigabit Ethernet коммутатору или в локальную сеть.

Как вы видите, идеология построения видеостены полностью аналогична системам, построенным при помощи SMM коммутаторов, только вместо них используются обычные Gigabit Ethernet коммутаторы с поддержкой протокола IGMP*.

* IGMP (англ. Internet Group Management Protocol - протокол управления группами Интернета) - протокол управления групповой (multicast) передачей данных в сетях, основанных на протоколе IP. IGMP используется маршрутизаторами и IP-узлами для организации сетевых устройств в группы. Этот протокол является частью спецификации групповой передачи пакетов в IP-сетях. IGMP расположен на сетевом уровне. Он во многом аналогичен ICMP для односторонней передачи. IGMP может использоваться для поддержки потокового видео и онлайн-игр, для этих типов приложений он позволяет использовать сетевые ресурсы более эффективно.

Взято из Википедии

Использование в системе самых обычных Gigabit Ethernet коммутаторов как раз и позволяет в решениях на базе ПО существенно сэкономить средства, так как стоимость SMM коммутаторов в несколько раз выше, чем стоимость обычных сетевых коммутаторов.

Настройка видеостены

После того, как приемники и передатчики объединены в сеть, необходимо произвести настройку видеостены. Для этого нужно воспользоваться ПО « Simple View» ( TNT MMS-1000), которое и предназначено для настройки и управления видеостеной.

ПО работает под управлением операционной системы Windows XP и выше. Компьютер, на котором установлено ПО, должен иметь сетевой доступ к IP MMS передатчикам и приемникам.

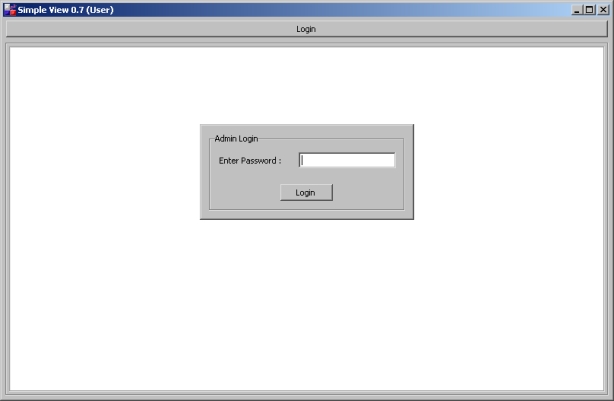

Окно ПО после запуска.

Настройка видеостены, практически полностью повторяет ее настройку при помощи SMM коммутаторов. На первом этапе вам необходимо зарегистрировать приемники и передатчики.

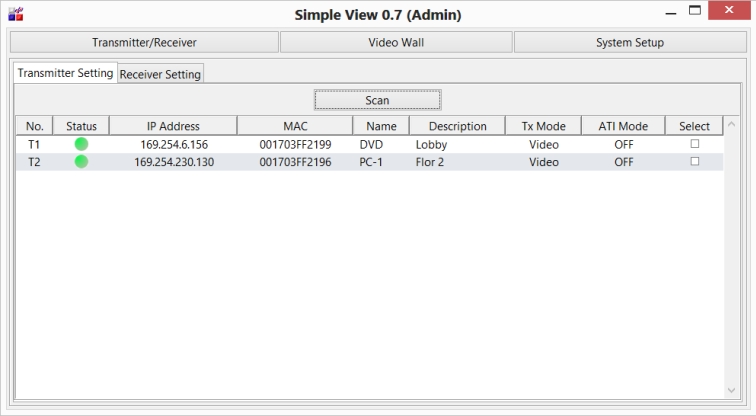

Регистрация передатчиков.

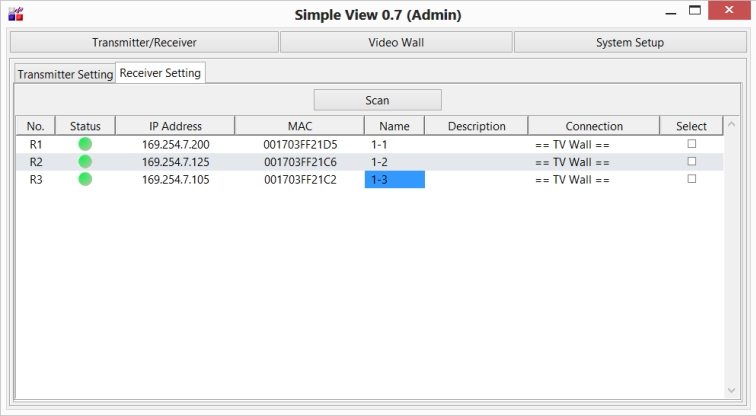

Регистрация приемников.

Далее необходимо задать размер видеостены (поля " Layout (C) " и " Layout (R) "), ее области отображения (поля "G1 "-" G9 ") и источники видеосигнала (поле " Source ") для каждой из областей.

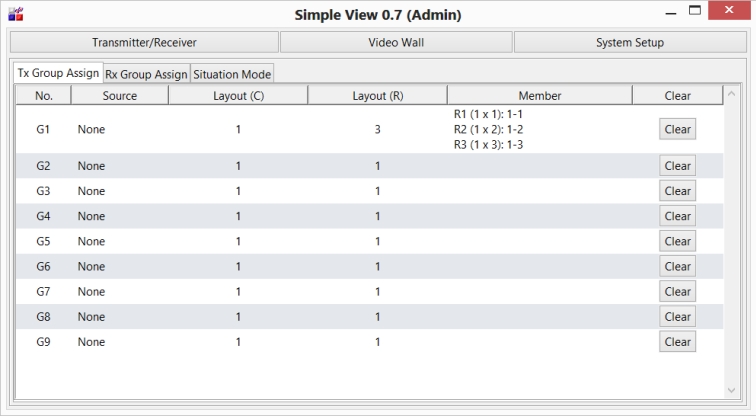

Установка основных параметров видеостены.

После этого производится первичная настройка приемников с указанием их положения (ряд и колонка) в видеостене (или области). За это отвечают поля « Element (C) » и « Element (R) ».

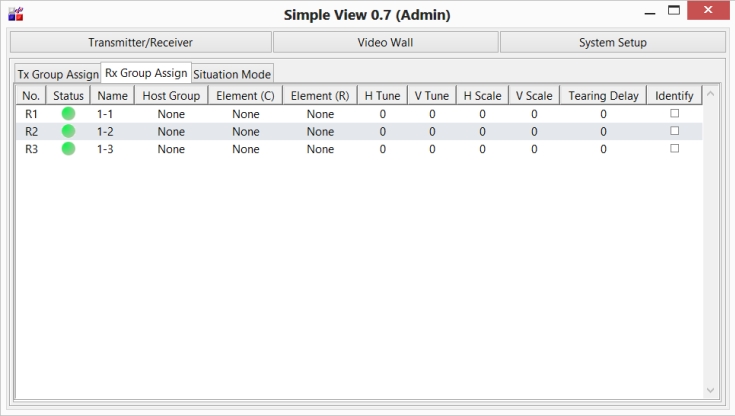

Точная настройка приемников.

Далее производится точная настройка изображений для компенсации ширины рамок устройств отображения или формирования необходимых визуальных эффектов. За это отвечают параметры « H Tune » (горизонтальное смещение), « V Tune » (вертикальное смещение), « H Scale » (горизонтальное масштабирование) и « V Scale » (вертикальное масштабирование).

Для удобства настройки видеостены можно включить режим идентификации устройств отображения, после чего на экранах появятся их соответствующие порядковые номера («R1», «R2», «R3» и т.д.).

После этого этапа видеостена полностью готова к трансляции различного контента. Для удобства текущие настройки можно сохранять в виде шаблонов и впоследствии пользоваться ими для оперативного управления видеостеной.

Управление видеостеной

Управление видеостеной очень простое. Можно просто менять источники сигналов, транслируемых на ту или иную область видеостены, а можно менять и режимы работы видеостены (менять число, размер и положение областей отображения), сохраняя потом эти настройки в виде шаблонов. Впоследствии эти шаблоны можно активировать в нужные моменты времени. Активируется шаблон просто - он вибирается из списка, и нажимается кнопка " Load ". После этого шаблон мгновенно активируется.

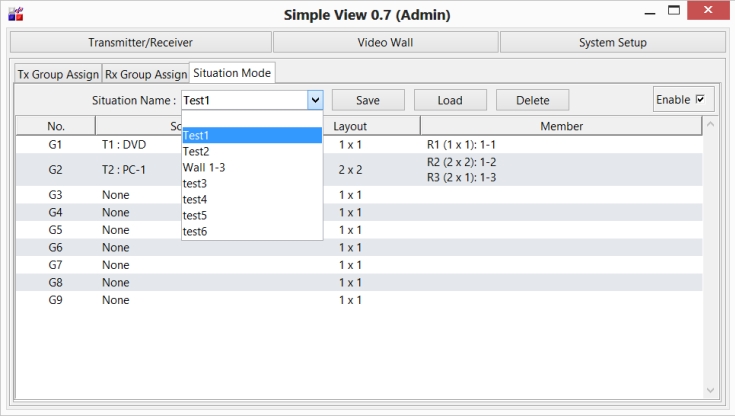

Активация шаблонов.

Но для удобства работы в ПО предусмотрен режим оперативного переключения шаблонов без захода в административную часть ПО. В этом режиме шаблоны на экране представлены в виде кнопок с соответствующими названиями шаблонов.

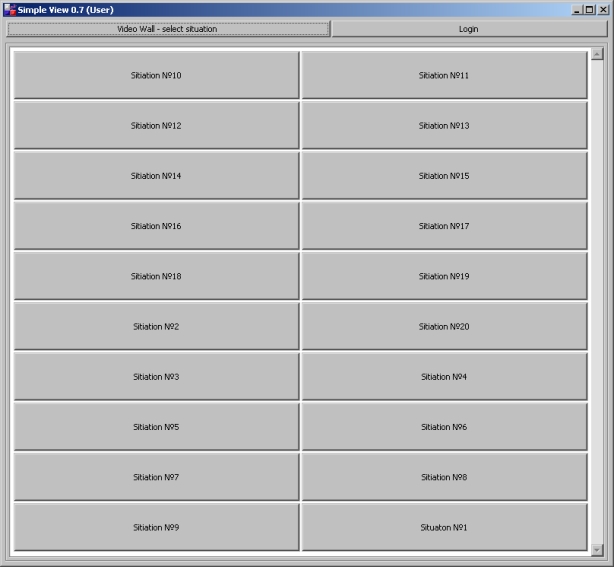

Список шаблонов для активации.

Для активации соответствующего шаблона необходимо просто нажать на нужную кнопку, и шаблон будет активирован. Эта функция особенно удобна на ноутбуках или планшетных компьютерах с сенсорными экранами, позволяя активировать нужный режим простым прикосновением к экрану.

Выводы

В итоге…

В итоге получилась очень простая, доступная и в то же время достаточно функциональная система для формирования видеостены и управления ею. В ней полностью доступен весь функционал SMM коммутаторов в части работы с видеостенами, за исключением ограничения по максимальному размеру видеостены (максимум 3x3) и количеству возможных источников изображения (максимум 9 шт.).

Если вам необходимо сделать небольшую и бюджетную видеостену, то решение, построенное на IP MMS передатчиках/приемниках и ПО « Simple View» ( TNT MMS-1000), это оптимальный выбор.
