Типовые удаленные рабочие места KVM: охрана, кассы, производство и диспетчерские

Типовые удаленные рабочие места и критерии выбора

Удаленное рабочее место в KVM-проекте нельзя выбирать только по названию устройства или по максимальному разрешению в спецификации. Практический выбор начинается с сценария: что оператор видит, как часто управляет источником, какие периферийные устройства нужны, есть ли помехи, насколько длинная трасса, сколько источников и рабочих мест должно быть связано между собой.

В простых задачах достаточно бюджетного KVM-удлинителя. В производстве и диспетчерских центрах важнее устойчивость к электромагнитным помехам, работа по длинным линиям и возможность передавать дополнительные интерфейсы. В проектировании, дизайне и разработке на первый план выходит качество изображения: разрешение, частота, цветовая дискретизация и отсутствие артефактов. Для эксплуатации распределенных объектов нужен другой класс решений, аппаратный IP-KVM-доступ через интернет с высокой отказоустойчивостью и контролем безопасности.

Общие параметры подбора

При описании рабочего места полезно фиксировать не только тип монитора и расстояние до источника видеосигнала. Нужны требования к детализации изображения, частоте обновления, USB, сенсорному управлению, RS-232, ИК, аудио, радиосреде, качеству питания и правам доступа. Один и тот же KVM-передатчик (TX) или KVM-приемник (RX) может быть избыточным для охраны, но недостаточным для SCADA или рабочего места проектировщика.

Практическая ошибка в таких проектах - начинать с каталога оборудования. У разных рабочих мест разные слабые места. Где-то критична цена и ремонтопригодность, где-то помехозащищенность, где-то точная цветопередача, а где-то возможность подключиться к компьютеру до загрузки операционной системы. Поэтому сравнение моделей имеет смысл только после описания задач оператора и среды, в которой будет работать линия.

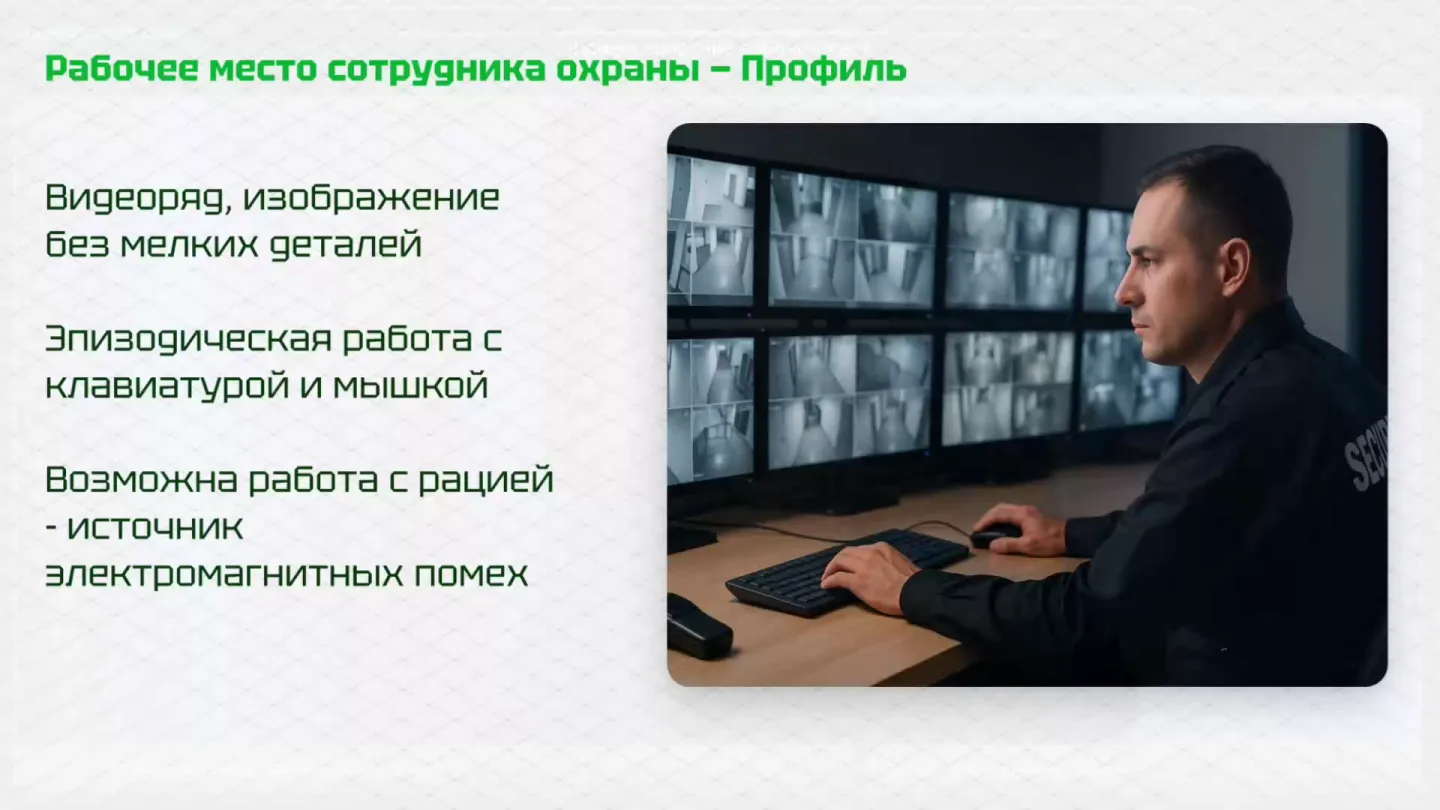

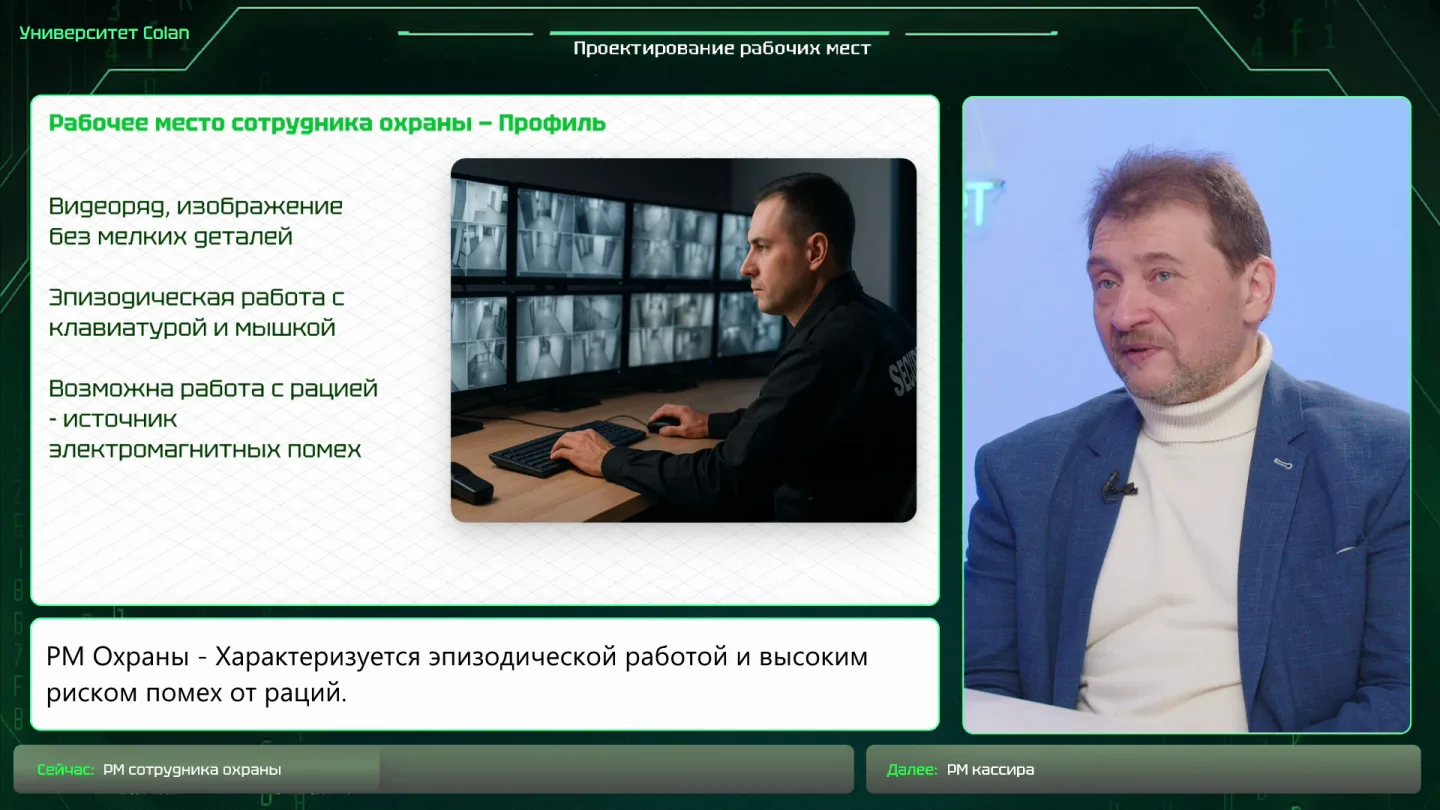

Охрана: наблюдение и эпизодическое управление

Рабочее место охраны обычно работает с видеорядом без мелких деталей. Частота обновления может быть ниже 30 или 60 кадров в секунду, а основная задача оператора - наблюдать, иногда открыть нужный источник, проверить состояние или управлять камерой. Клавиатура и мышь используются эпизодически, поэтому к USB-каналу нет таких требований, как в CAD, SCADA или администрировании серверов.

Главный практический риск для охраны - радиосреда. На постах часто используется рация, а рация является источником помех. Поэтому удлинитель должен быть устойчивым к внешнему воздействию, но переплачивать за максимальные видеохарактеристики обычно не нужно. Подходят аналоговые решения или простые цифровые KVM-удлинители, которые дают приемлемое качество изображения и нормально переживают помехи.

В сверхдешевом сегменте нужен запас по надежности. Устройства за 4-5 тыс. рублей могут выглядеть достаточными по описанию, но на практике один такой экземпляр может выйти из строя уже во время проверки. Варианты примерно за 7 тыс. рублей могут оказаться устойчивее, однако это все равно бюджетный класс. Для охраны важнее предусмотреть запасные устройства и не требовать от недорогого удлинителя того, для чего он не предназначен.

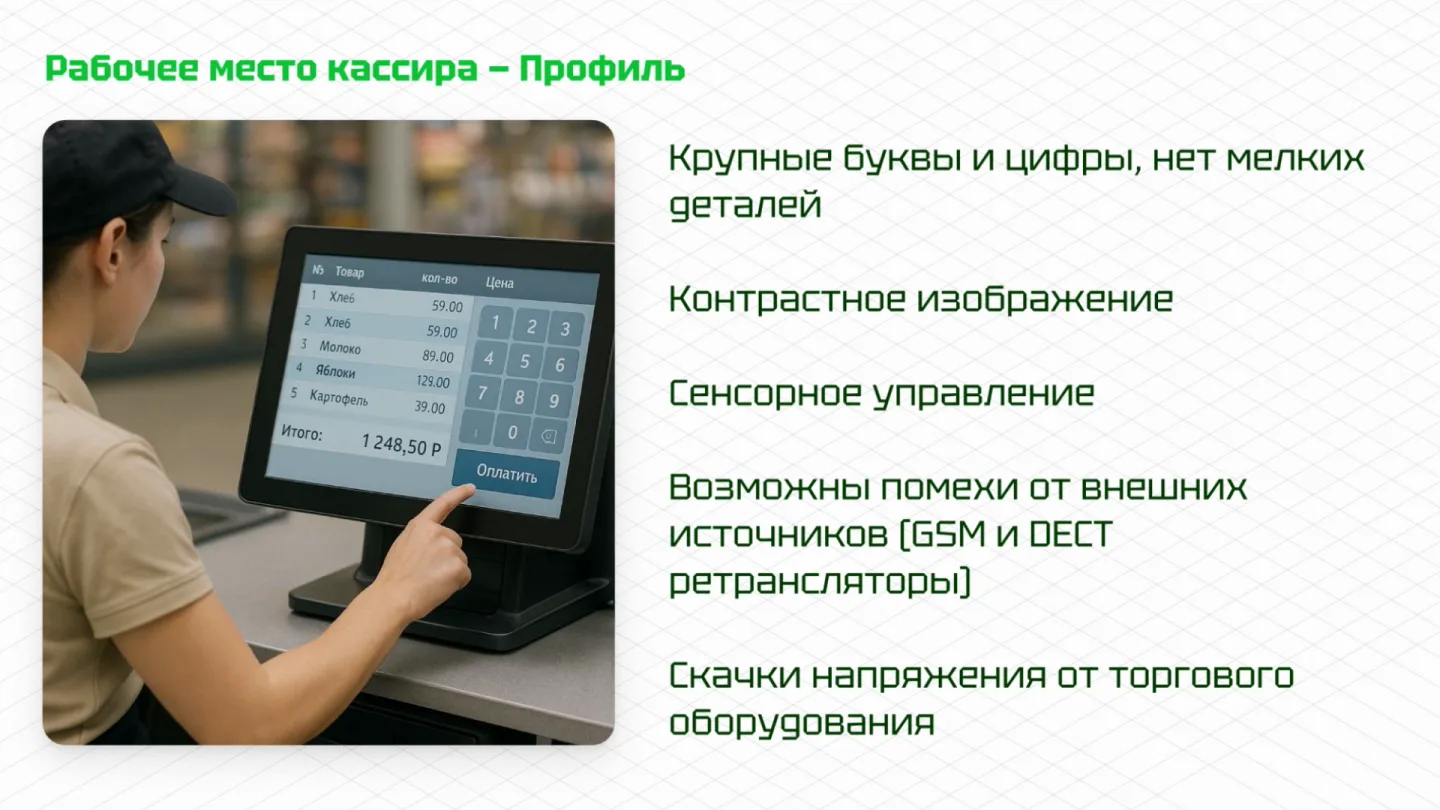

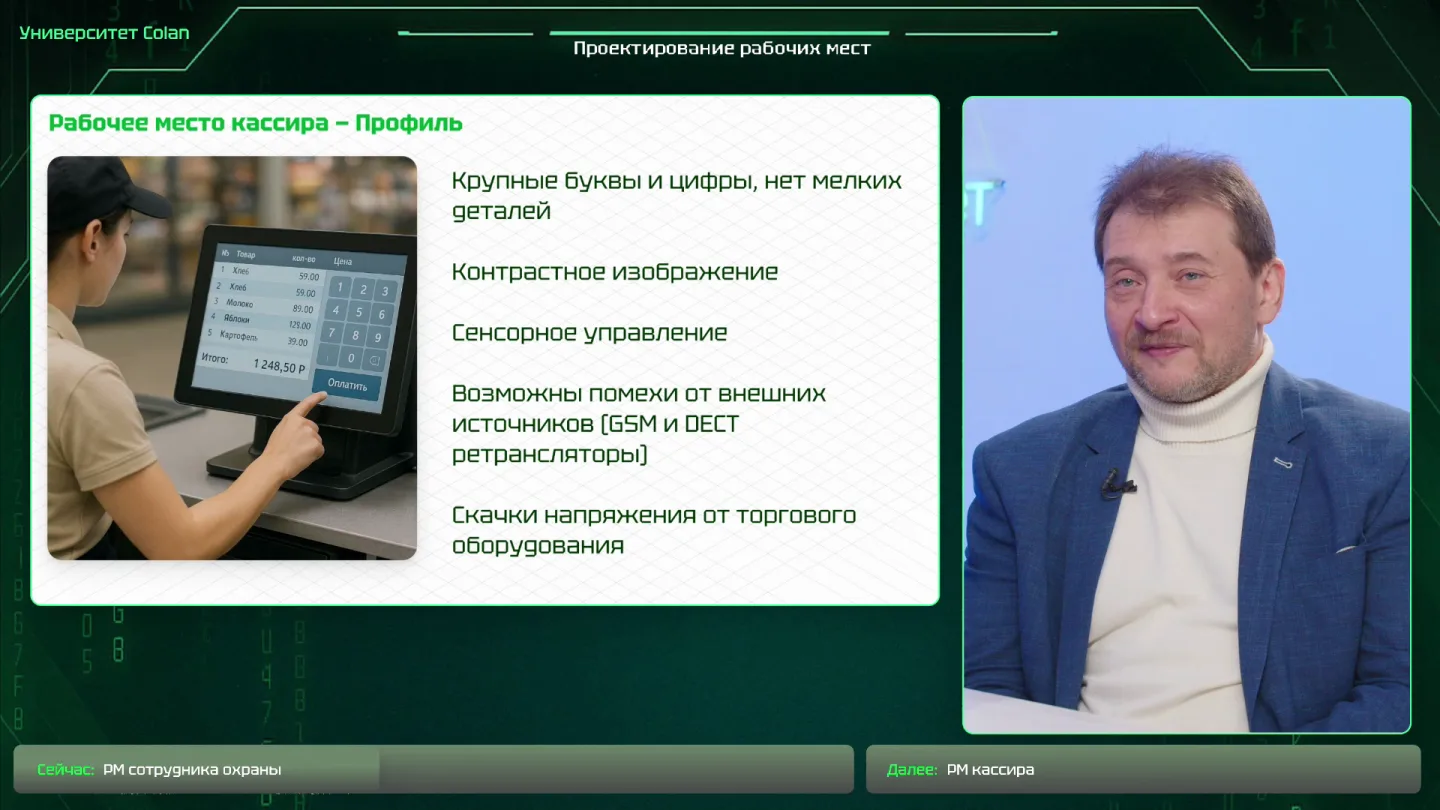

Кассовое рабочее место

Касса похожа на охранный пост тем, что изображение обычно контрастное и не содержит тонкой графики. На экране крупные буквы и цифры, часто черно-белые или сильно контрастные элементы интерфейса. Управление в большинстве случаев сенсорное, поэтому важен корректный проброс USB от кассира к источнику, независимо от того, стоит компьютер рядом или вынесен в другое место по правилам конкретной организации.

Помехи в торговом зале

Рядом с кассами часто находятся источники радиопомех. Это может быть рация охраны, GSM-оборудование и ретрансляторы, связанные с платежными терминалами. В магазинах не всегда есть стабильный проводной интернет, особенно если торговая точка находится отдельно или в слабой инфраструктурной зоне. В таких условиях GSM-терминал и ретранслятор прежде всего обеспечивают работу кассы, а не комфортную радиосреду для стороннего оборудования.

Второй фактор - питание. В торговом зале работают холодильники, витрины, чиллеры и другое мощное оборудование. Технологические системы могут быть вынесены на отдельные линии, но кассы часто питаются от той же сети, что и зал. При ошибках проектирования появляются скачки напряжения, которые влияют на KVM-удлинитель и периферию. Для кассы обычно не требуется дорогая система, однако устойчивость к помехам и качественное питание нужно учитывать заранее.

Кассовый сценарий не стоит усложнять без причины. Если интерфейс крупный, управление сенсорное, а оператор не работает с мелкими графическими элементами, переплата за высокие видеорежимы не даст заметной пользы. Гораздо важнее проверить, что USB стабильно передает касания, устройство не реагирует на ближайшие радиопередатчики, а питание не просаживается при запуске торгового оборудования.

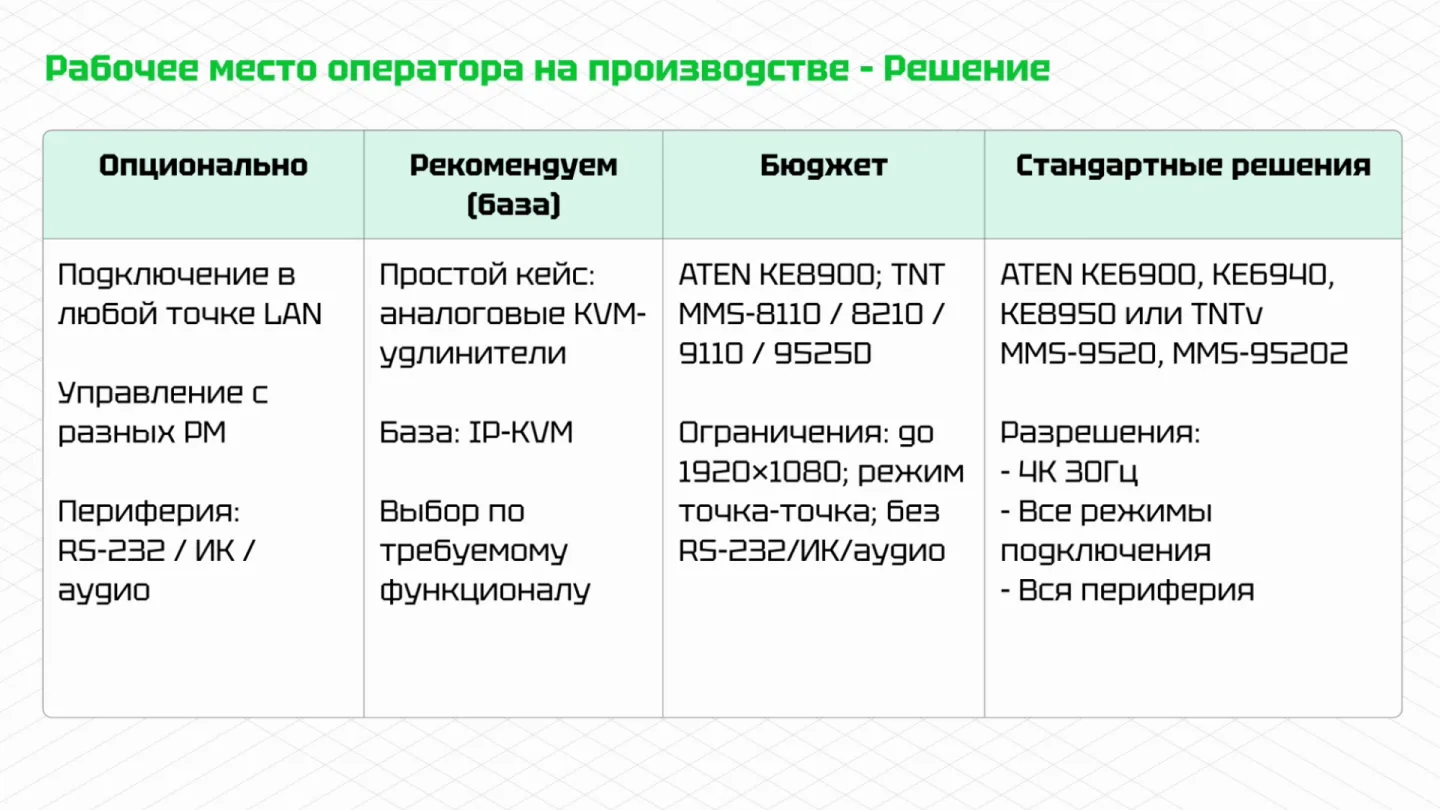

Производственный оператор

Рабочее место оператора на производстве отличается от кассы и охраны средой эксплуатации. Интерфейс чаще всего крупный, хотя иногда встречается мелкая графика. Управление обычно сенсорное, поскольку в цехах редко используют классические мыши. Речь идет именно о местах рядом с оборудованием и производственными линиями, а не о диспетчерских помещениях за стеклянной перегородкой.

Помехи, длинные трассы и дополнительные интерфейсы

Производственная среда шумная с точки зрения электромагнитных помех. Дополнительно появляются скачки напряжения и длинные кабельные трассы. В простых случаях можно применять аналоговые удлинители. Если требования к изображению выше или нужна гибкость, лучше переходить к IP-KVM. В таких проектах подходят недорогие серии ATEN и простые IP-KVM-решения TNT, если они закрывают требования по расстоянию и качеству сигнала.

IP-KVM полезен еще и тем, что способен передавать дополнительные каналы управления. На производстве может потребоваться RS-232, ИК или подключение к контроллерам и другим устройствам. Для таких мест часто достаточно 1080p, без 4K 60 Гц и без максимальной цветовой точности. Главная задача - обеспечить стабильное управление технологическим оборудованием в сложной среде.

При этом производственное рабочее место нельзя автоматически относить к низкокачественным задачам. Если оператор работает с рецептурами, таблицами параметров, мелкими аварийными сообщениями или мнемосхемами, нужно отдельно проверить читаемость. Простая аналоговая линия подходит для крупных кнопок и базовых режимов, но становится слабым местом, когда от оператора требуется быстро различать тонкие элементы интерфейса.

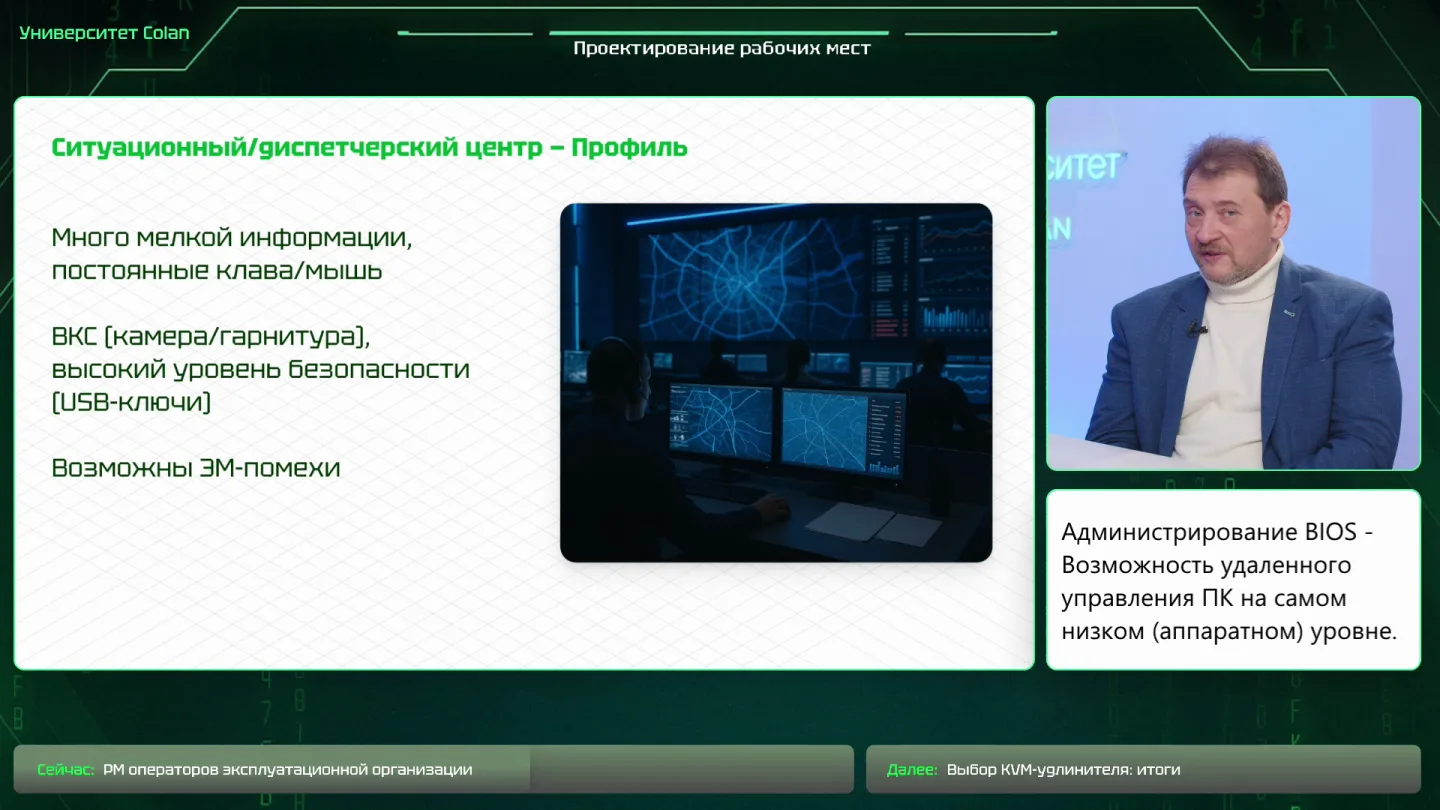

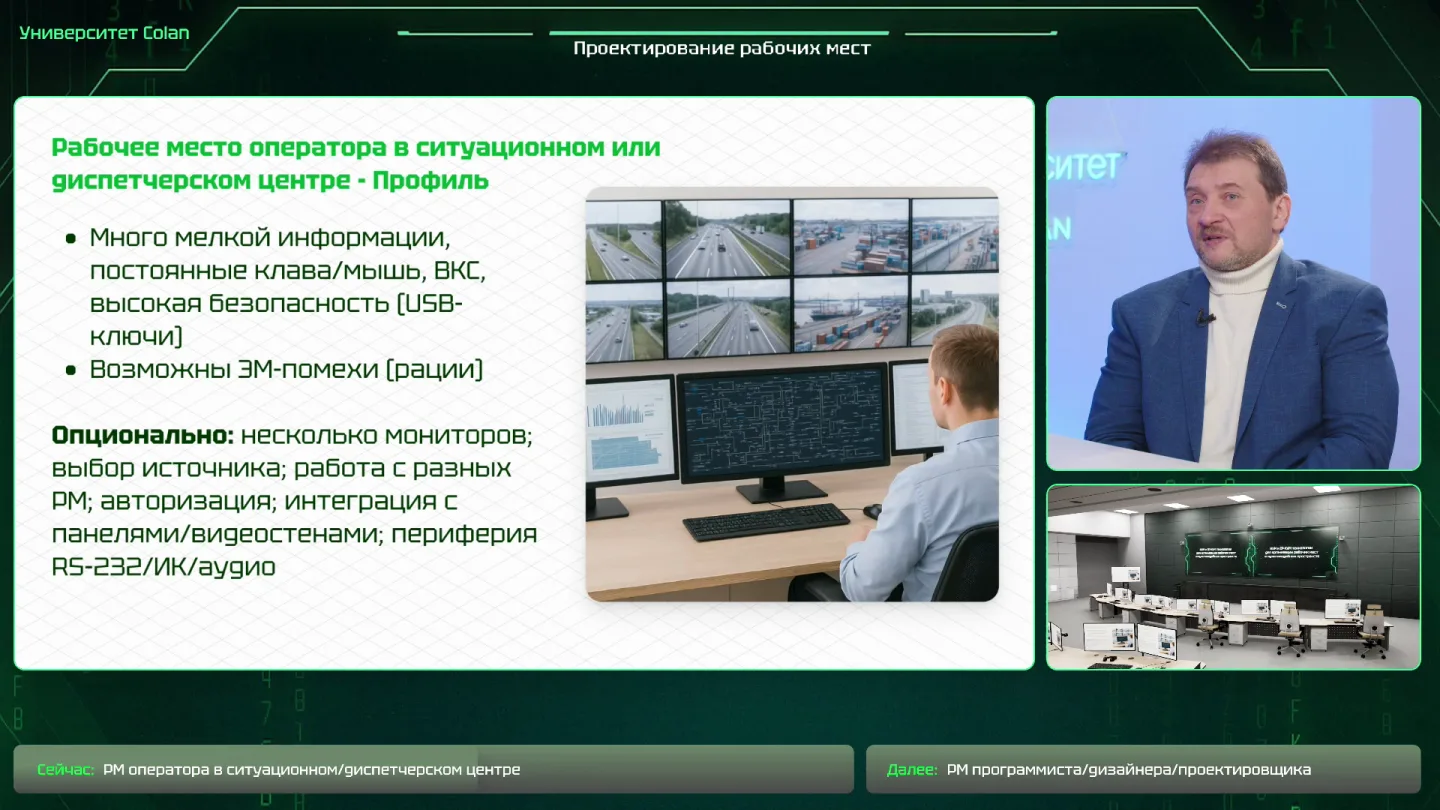

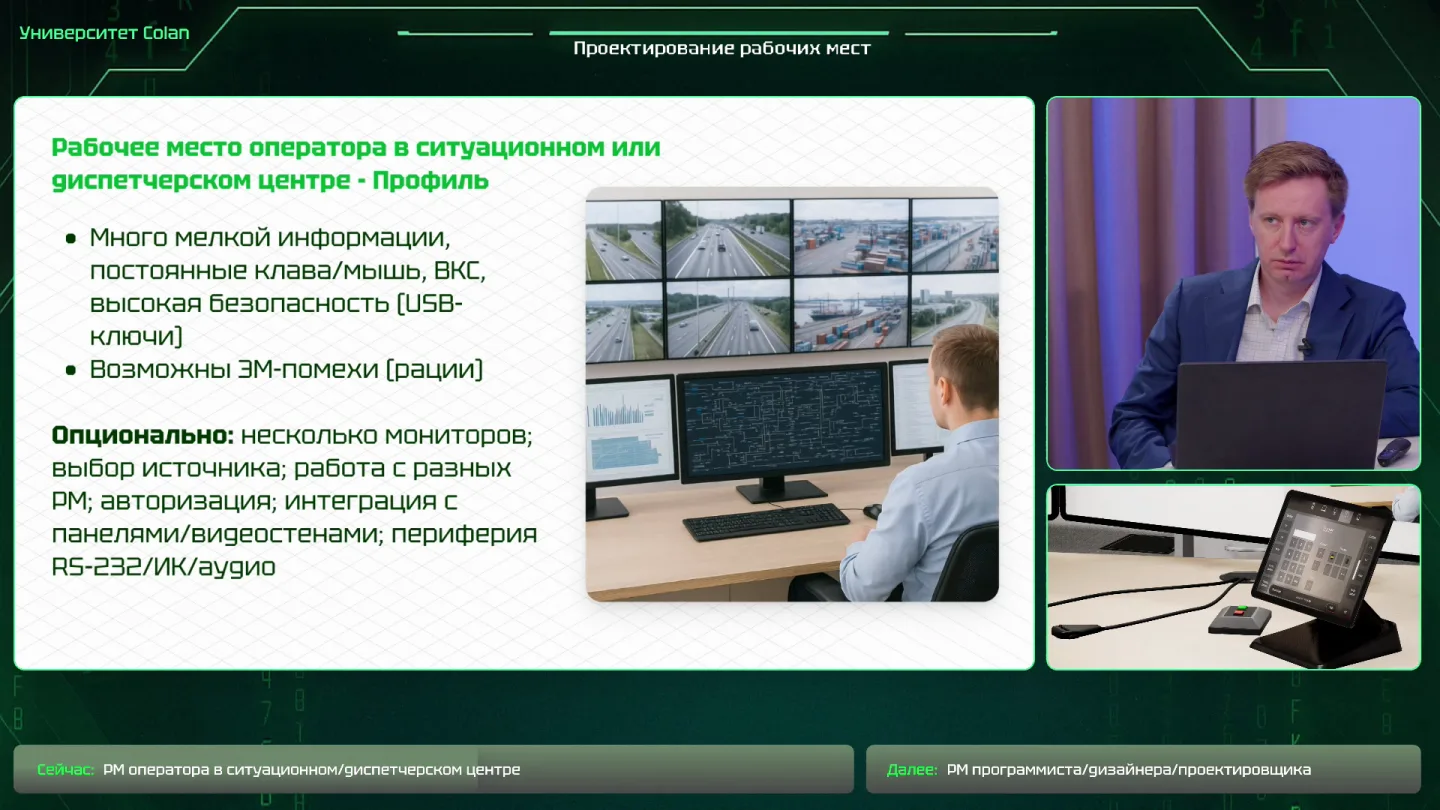

Диспетчерские и ситуационные центры

Ситуационный или диспетчерский центр тоже может относиться к производству, но требования здесь другие. Операторы находятся в отдельном помещении, работают с несколькими экранами и специализированным программным обеспечением для управления технологическими процессами. Это область АСУ ТП и SCADA: на экранах отображаются технологические связи, графики, камеры, параметры температуры, напряжения, давления и другие мелкие числовые данные.

Точка-точка или профессиональная IP-KVM-система

Если оператор всегда работает с одним источником по схеме точка-точка, а помещение вынесено из зоны сильных помех, можно рассматривать HDBaseT. Эта технология подходит для стабильной передачи на фиксированную рабочую позицию. Если диспетчерская находится рядом с цехом, в зоне помех или на значительном расстоянии, правильнее использовать IP-KVM и подбирать систему по требованиям к изображению, расстоянию и надежности.

Когда требуется работа с несколькими источниками, несколькими рабочими местами или перемещение оператора между позициями, нужен профессиональный IP-KVM. Важны не только режимы точка-точка или много-точка. Система должна создавать единое мультимедийное пространство, поддерживать совместную работу операторов, права доступа, вывод на средства коллективного отображения информации, экранное меню и быстрый выбор источников.

Простое устройство, которое только дублирует видеосигнал на десять операторских мест или разрешает по очереди брать управление кнопкой на корпусе, для ситуационного центра не подходит. Оператор должен быстро реагировать, переключаться между источниками и понимать, кто имеет право управлять конкретным компьютером. Поэтому выбор IP-KVM здесь должен учитывать организацию работы, а не только возможность передать видео и USB по сети.

В диспетчерской также важна предсказуемость поведения системы. Если один источник выводится на видеостену, другой открыт у оператора, а третий доступен только инженеру с повышенными правами, KVM-матрица должна соблюдать эти правила без ручных обходов. Непрофессиональные решения часто выглядят похожими по базовой схеме подключения, но не дают нормальной модели прав и не помогают оператору действовать в аварийной ситуации.

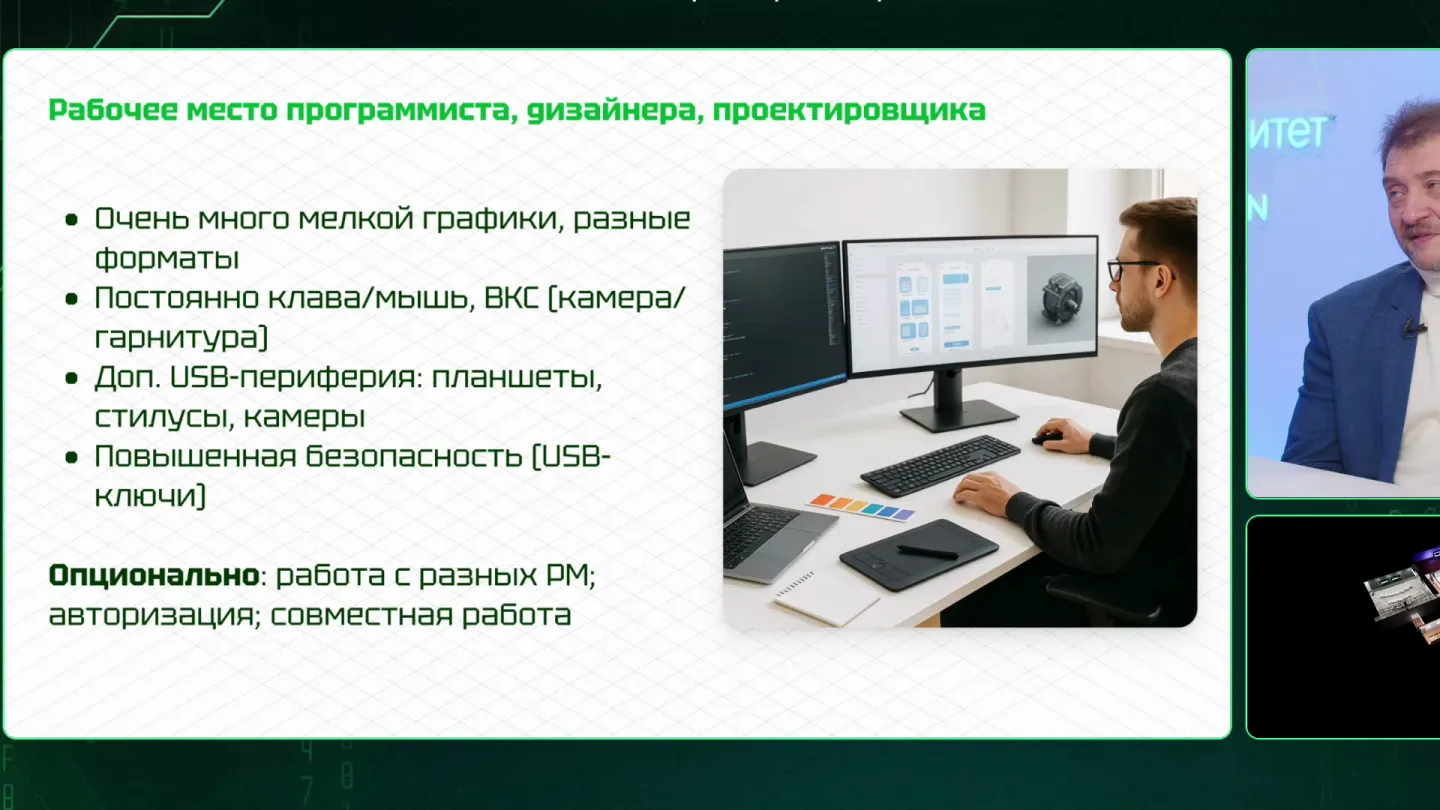

Разработчики, дизайнеры и проектировщики

Рабочие места программистов, дизайнеров и проектировщиков отличаются от диспетчерских центров приоритетом качества изображения. Для многих таких пользователей 4K уже является базовым уровнем. В отдельных проектах требуется 5K или нестандартные форматы, например длинные 42-дюймовые мониторы с разрешением 5120 x 1080. По сути это два Full HD-поля рядом, но без физического шва между мониторами.

Отсутствие шва важно, когда пользователь работает с длинными строками, чертежами или интерфейсами, где разрыв между двумя дисплеями мешает восприятию. В одном из проектов оборудование пришлось дорабатывать на уровне ПО, чтобы поддержать такой нестандартный формат. Этот пример показывает, что паспортное разрешение устройства не всегда описывает реальную совместимость с монитором и рабочим сценарием.

Для разработчиков и проектировщиков важно учитывать не только сам видеосигнал, но и эргономику. Два обычных монитора могут формально дать ту же суммарную площадь, что один широкий дисплей, однако рамка между ними меняет восприятие линий, длинных строк и рабочих областей. Поэтому оборудование нужно проверять на реальном мониторе и с тем приложением, в котором пользователь проводит большую часть дня.

Цвет, частота и ловушки спецификаций

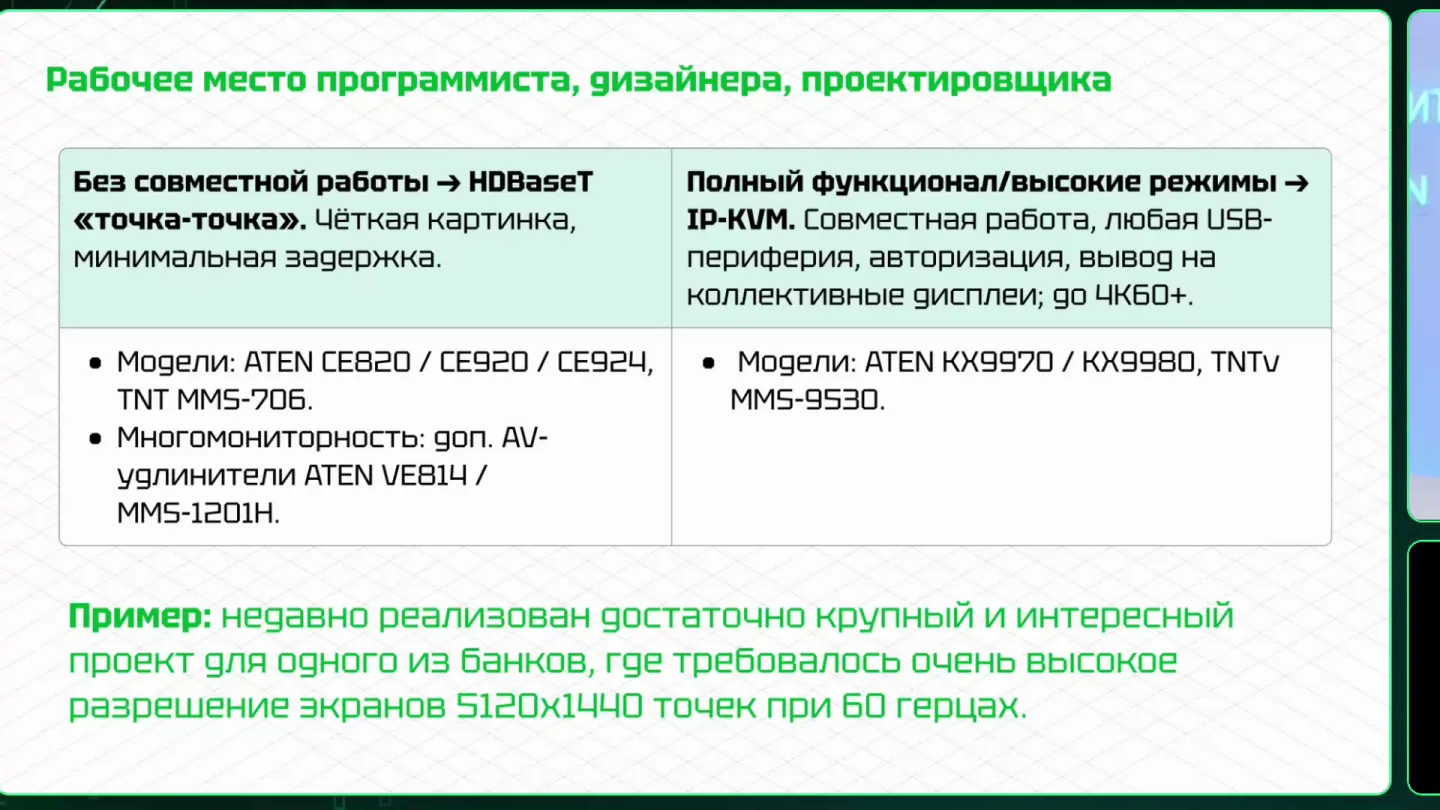

Для таких задач подходят высококачественные HDBaseT-решения или IP-KVM-системы, которые действительно поддерживают 4K 60 Гц, 5K и полноцветную передачу 4:4:4. В линейках ATEN можно ориентироваться на модели уровня KE9970 и KE9980, у TNT - на решения класса 9530, если они соответствуют нужному разрешению и частоте. Важно проверять не маркетинговую фразу, а реальный режим работы.

Для АСУ ТП цветовое кодирование 4:2:0 иногда не создает заметной проблемы, если оператор смотрит на графики и числа. Для проектировщика или дизайнера это может быть критично: тонкая красная линия, которая превращается в серую или теряет четкость, меняет смысл работы. Поэтому в таких местах нельзя экономить на неизвестных устройствах и формулировках вроде 4K Ready, особенно если 60 Гц доступны только при 4:2:0.

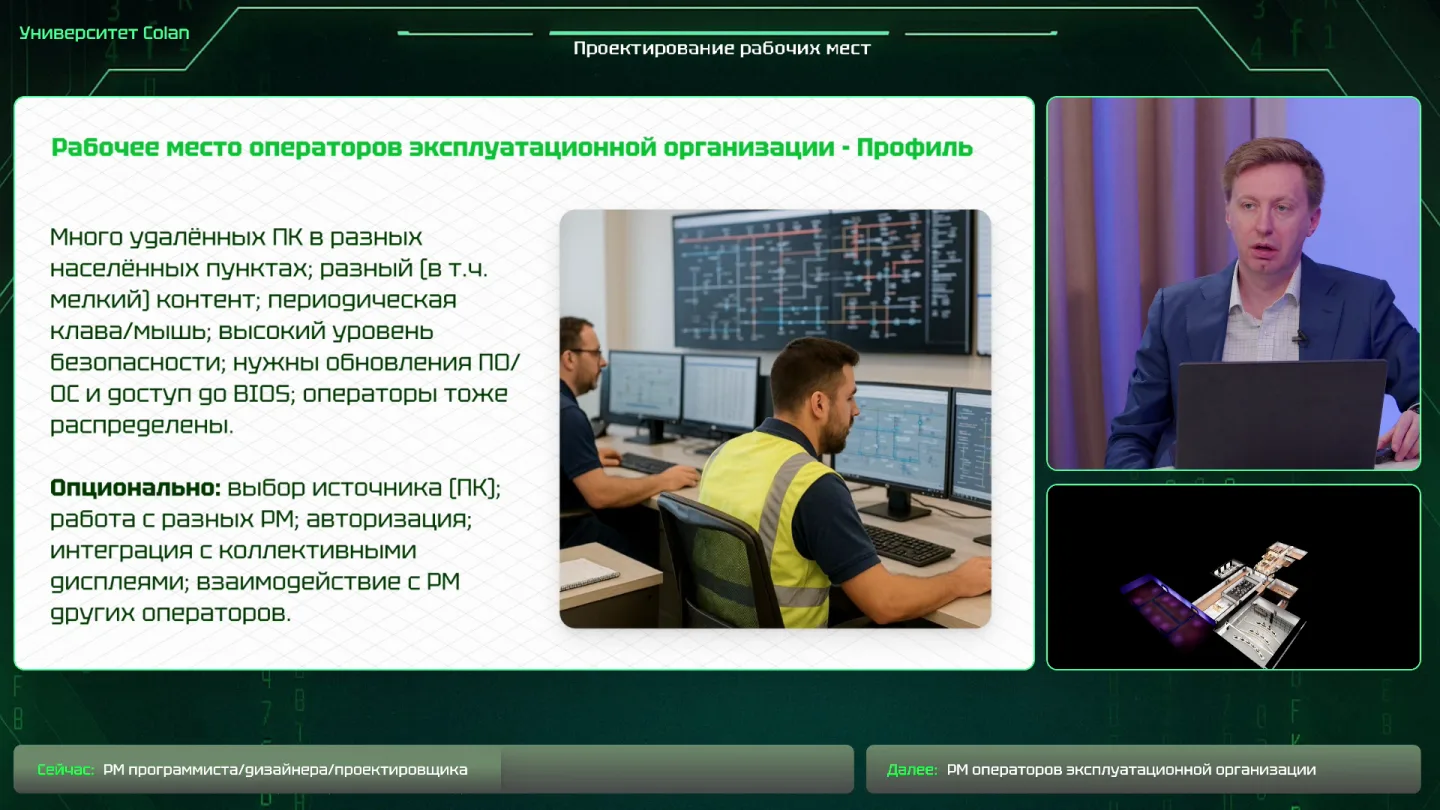

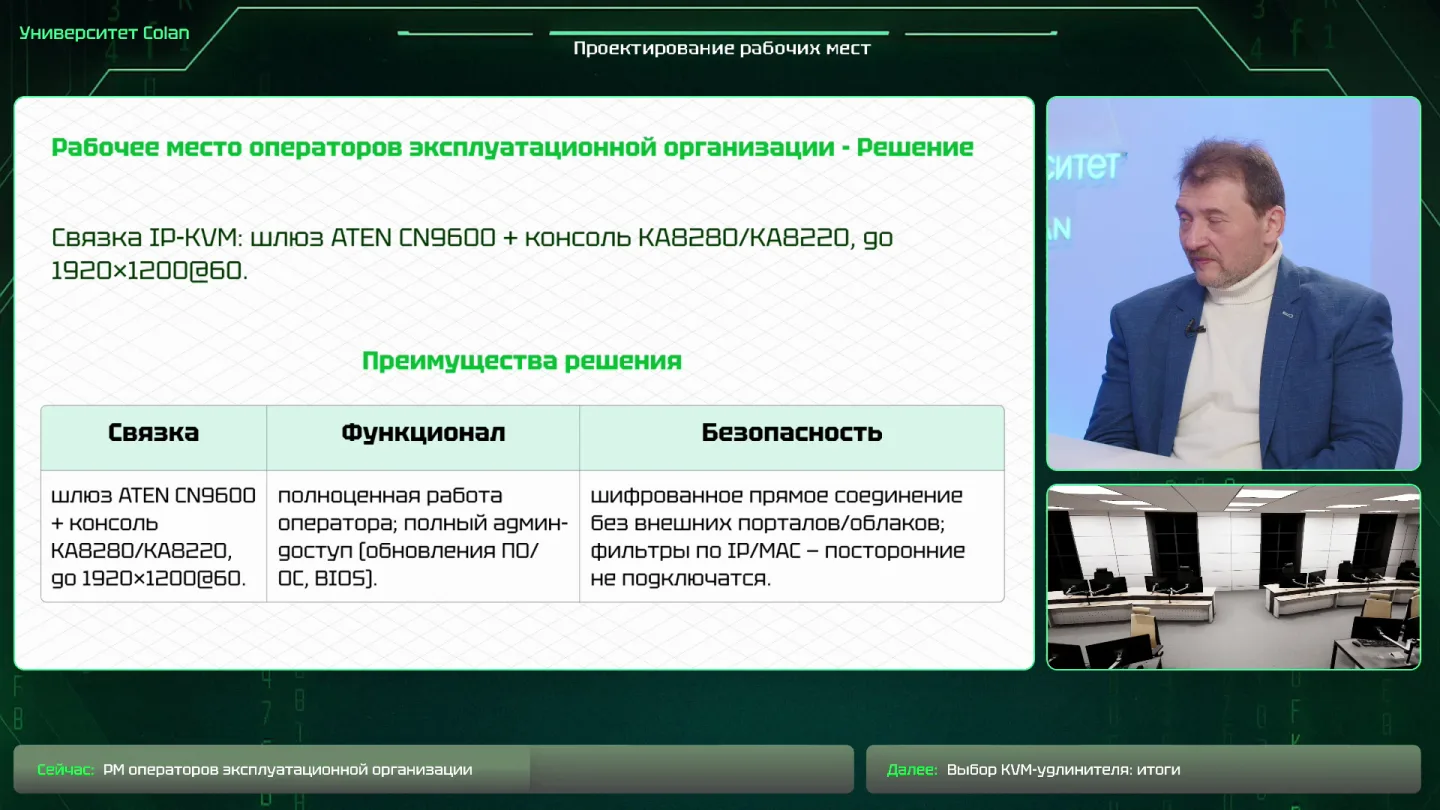

Эксплуатационные организации и доступ через интернет

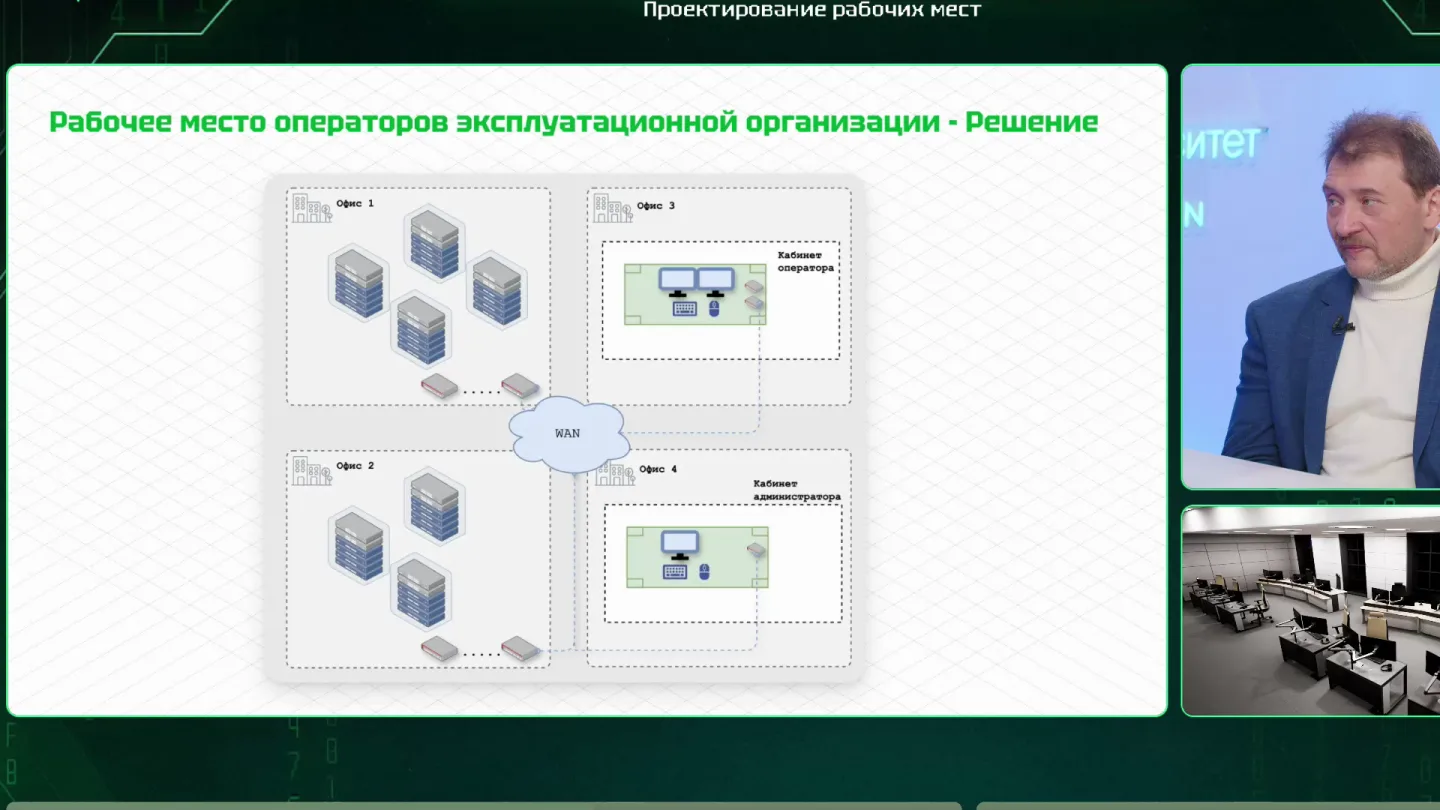

Отдельный тип рабочего места связан с эксплуатацией распределенных объектов. Источник видеосигнала и оператор могут находиться в разных городах, а связь строится через интернет. Такой сценарий характерен для компаний, которые обслуживают климат, энергетику, освещение и другую инженерную инфраструктуру зданий по всей стране.

На объекте остаются локальные специалисты, которые могут физически подключить кабель, заменить устройство или выполнить простое действие. Высококвалифицированные инженеры находятся в крупных центрах и удаленно мониторят компьютеры, запускают операции, корректируют параметры и управляют инженерными системами. Такой подход экономит дорогую экспертизу и позволяет одному сильному специалисту обслуживать много объектов.

Почему аппаратный IP-KVM лучше софтового доступа

RDP и другие программные способы удаленного доступа удобны, пока работает операционная система. Если компьютер завис, софтовый канал недоступен, и приходится привлекать человека на объекте. Аппаратный IP-KVM решает эту проблему иначе: рядом с ПК ставится IP-KVM-шлюз, например класса ATEN KE9600, а со стороны оператора используется IP-KVM-консоль, например KE8280 или KE8220. Оператор получает доступ к компьютеру как к локальному рабочему месту.

Такая схема важна и для безопасности. Устройства имеют собственную встроенную среду, отличную от обычного пользовательского компьютера, поэтому атака на них сложнее, чем на типовую операционную систему с программой удаленного доступа. Для объектов, где инженерная инфраструктура критична, это становится ключевым аргументом. Например, в зданиях для хранения картин климатическая система напрямую влияет на сохранность коллекции.

Администратор через IP-KVM может не только работать в приложении, но и зайти в BIOS, изменить параметры, перезагрузить компьютер, установить операционную систему с нуля или восстановить сервер после сбоя. Локальному сотруднику достаточно подключить питание и сеть. При необходимости добавляется PDU, распределитель питания, который позволяет удаленно перезапускать компьютер по питанию.

Это принципиально отличается от обычного удаленного рабочего стола. При программном доступе администратор зависит от состояния ОС, сетевых служб и агента удаленного управления. Аппаратный KVM-доступ остается полезным даже тогда, когда система еще не установлена, загружается с внешнего носителя, ушла в BIOS или перестала отвечать после обновления. Для распределенной эксплуатации такая возможность сокращает выезды и снижает требования к квалификации людей на объекте.

Для большого числа серверов аппаратные IP-KVM-системы удобны еще и интерфейсом мониторинга. Оператор видит превью нескольких источников, быстро понимает состояние удаленных компьютеров и подключается к нужному узлу кликом. Аналогичный подход иногда используют для сотрудников: человеку выдают небольшое устройство для доступа к своему офисному рабочему месту. Стоимость такой коробки может быть сопоставима с дешевым ноутбуком, порядка 100 тыс. рублей, поэтому решение оправдано прежде всего там, где безопасность и управляемость важнее цены.

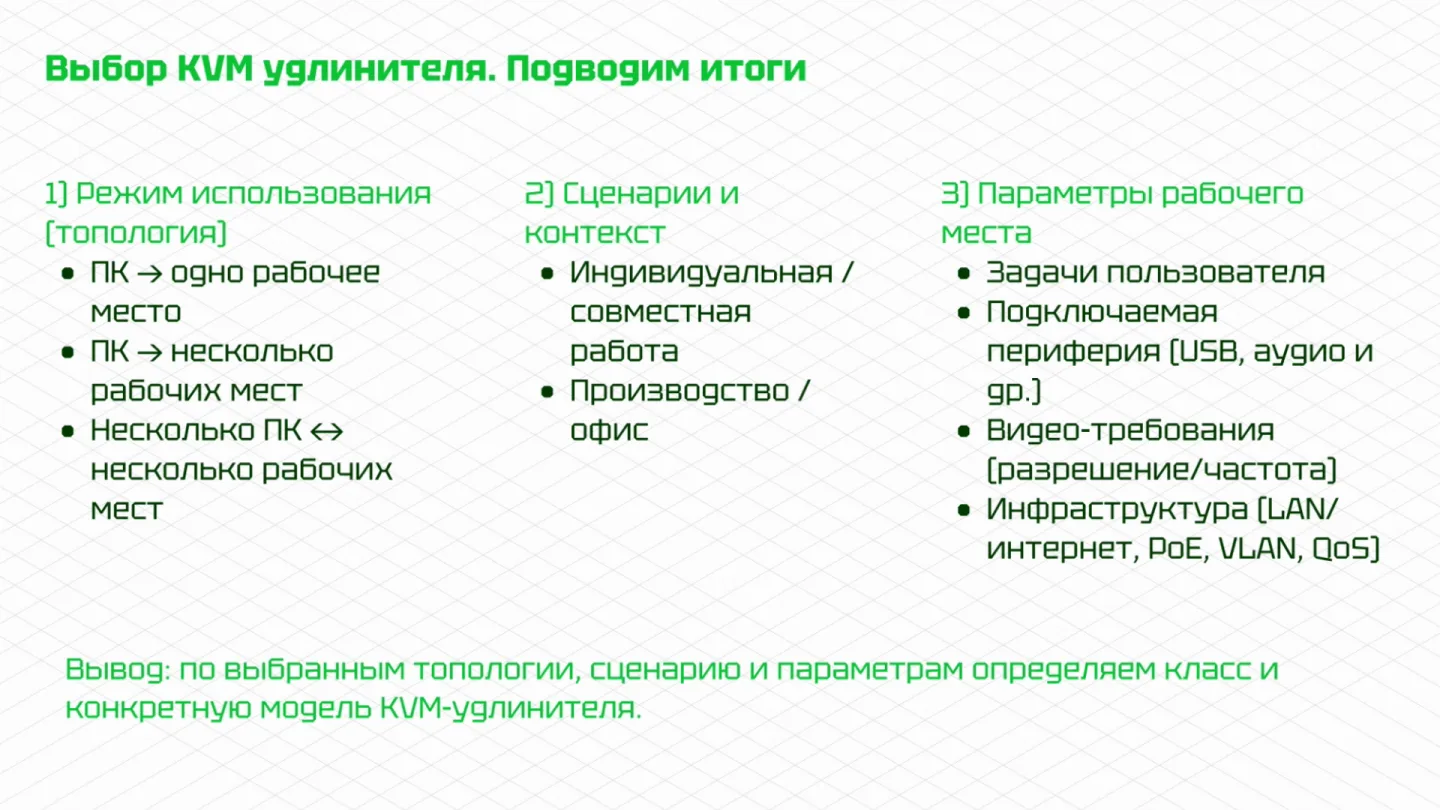

Практический вывод по выбору KVM

Выбор KVM-удлинителя или IP-KVM-системы должен начинаться с рабочего сценария. Для охраны и кассы обычно достаточно простого и недорогого решения, если оно устойчиво к помехам и не страдает от плохого питания. Для производственного оператора важны длинные трассы, электромагнитная обстановка, RS-232, ИК и надежность. Для диспетчерского центра требуется профессиональная IP-KVM-система с правами, общим пространством источников и быстрым переключением. Для проектировщиков и дизайнеров решающими становятся 4K или 5K, 60 Гц, 4:4:4 и проверенная совместимость с монитором. Для эксплуатационных организаций главный аргумент - аппаратный доступ через интернет вплоть до BIOS и удаленного восстановления.

Спецификации нужно читать критически. Заявленное разрешение без частоты, цветовой дискретизации, режима USB, помехоустойчивости и ограничений по трассе не гарантирует пригодность устройства. Практически правильный выбор получается тогда, когда требования рабочего места описаны заранее, а оборудование проверено в том режиме, в котором оно будет использоваться.
