Технологии передачи сигналов для рабочих мест: аналог, HDBaseT и IP

Технологии передачи сигналов для рабочих мест

При построении рабочих мест важно выбрать не просто кабель или удлинитель, а технологию передачи сигналов. От нее зависят качество изображения, задержка, требования к инфраструктуре, цена и сценарии управления. На практике применяются три основные группы решений: аналоговые, цифровые и сетевые. Каждая из них сохраняет свою нишу, поэтому универсальной замены для всех проектов нет.

Аналоговая передача: дешевле и проще, но с ограничениями

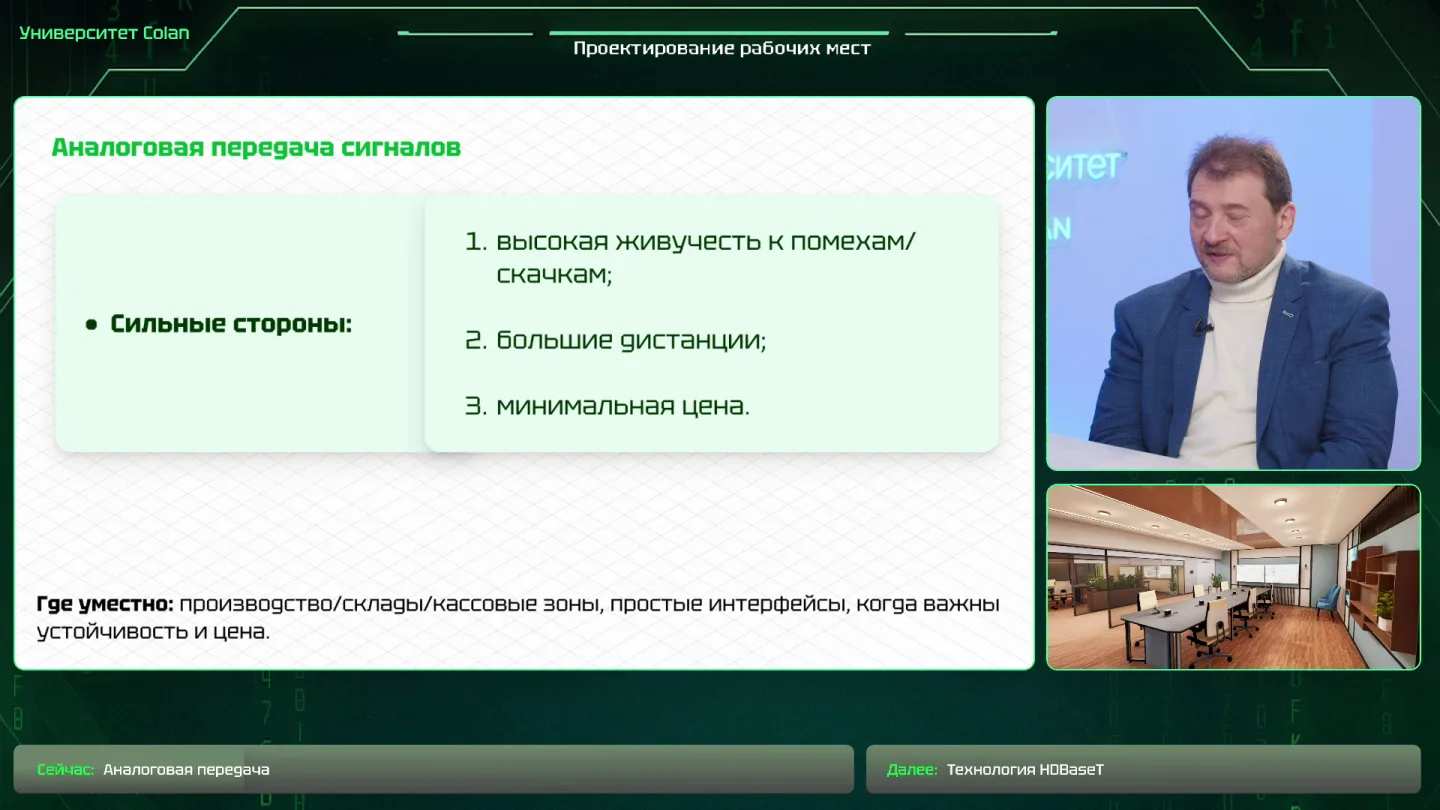

Аналоговая технология самая старая, но она продолжает использоваться. Ее главное преимущество - низкая стоимость и сравнительно небольшая зависимость от качества инфраструктуры. Если линия собрана неидеально, оператор, как правило, все равно получает изображение. Вопрос уже не в наличии сигнала, а в том, насколько хорошо его можно использовать.

Такой подход до сих пор встречается не только в KVM, но и в видеонаблюдении. Многие заказчики выбирают аналоговые камеры не из-за максимального качества, а из-за цены и ощущения надежности: в простом аналоговом тракте меньше активных элементов, которым нужно загружаться, зависать или требовать сетевой настройки. В IP-системе появляются коммутаторы, адресация, прошивки и другие точки отказа. В аналоге сигнал идет напрямую, что для некоторых объектов остается весомым аргументом.

Недостатки аналоговой передачи связаны прежде всего с качеством. Изображение может быть размытым, а при передаче RGB по разным витым парам появляется цветовая размытость. Длины пар отличаются, компоненты сигнала приходят с небольшим рассогласованием, и вокруг контрастных элементов возникает цветовой ореол. По восприятию это напоминает старый электронно-лучевой монитор: раньше такое качество считалось нормальным, но после современных цифровых экранов оно выглядит мягким и неточным.

Длинная или некачественная линия усиливает артефакты. Поэтому современные аналоговые удлинители оснащаются эквалайзерами и ручными настройками компенсации. Например, в устройстве серии 702 предусмотрено много регулировок, которые позволяют приблизить изображение к максимально приемлемому уровню для аналоговой технологии. Итог простой: аналог дешев, доступен и устойчив в базовом смысле, но качество изображения остается средним и требует настройки.

Для части заказчиков такой компромисс приемлем. Если оператору нужно гарантированно получить изображение, а не оценивать мелкие элементы интерфейса, аналоговая линия может оказаться достаточной. Важным остается и поведение при помехах: простая система часто деградирует постепенно, без сложных сетевых отказов. При этом аналог не стоит считать универсальным решением для современных рабочих мест. Чем выше требования к читаемости, цвету и точности управления, тем быстрее проявляются его ограничения.

Цифровые удлинители и HDBaseT

Цифровой класс неоднороден. В бюджетных KVM-решениях встречаются проприетарные цифровые технологии, где производитель не раскрывает полный способ кодирования и передачи данных. В линейках ATEN и TNT есть такие устройства, и практические тесты показывают, что они часто оказываются одними из самых живучих цифровых удлинителей.

Проприетарная цифра

В таких устройствах обычно стоит специализированный чип, который решает задачу передачи сигнала без публичного описания протокола. Для проектировщика это ограничение: трудно заранее оценить все нюансы работы. Для эксплуатации это может быть преимуществом: схема проста, недорога и, как показывает практика, выдерживает тяжелые условия лучше, чем более сложные решения.

HDBaseT: качество и строгие требования

Самый известный цифровой стандарт в этой области - HDBaseT. Он передает изображение с высоким качеством, в идеальном случае почти один к одному относительно источника. Кроме видео, по той же линии можно передавать USB, звук, RS-232, Ethernet, а также питание по PoH (Power over HDBaseT). Для рабочих мест это удобно: один тракт обслуживает не только монитор, но и периферию, управление и дополнительные сервисные сигналы.

Цена за это - стоимость оборудования и высокая требовательность к кабельной инфраструктуре. Чем выше разрешение, тем жестче требования к витой паре, монтажу и отсутствию лишних соединений. В обсуждении встречается трактовка, что стандарт допускает линию 90 метров плюс два коннектора или патч-корда. Практический опыт общения с инженерами ATEN и участниками HDBaseT Alliance указывает на более строгий подход: речь идет об одной цельной линии без дополнительных соединителей. Для проектирования это принципиально, потому что каждый переход ухудшает запас по сигналу.

IP как транспорт для рабочих мест

Третий вариант - передача по IP. Эта технология стала особенно востребованной, потому что сетевую инфраструктуру можно масштабировать иначе, чем точечные линии. Если для HDBaseT важны ограничения конкретной трассы, а в актуальных вариантах речь может идти примерно о 150 метрах, то IP-среда позволяет строить более распределенные системы через коммутаторы и существующую сеть.

Гибкость и расчет сети

IP-KVM и AV-over-IP дают максимальную гибкость маршрутизации. Источники и рабочие места можно подключать в разные точки сети, строить не только простые соединения точка-точка, но и более сложные схемы распределения, переключения и совместного доступа. Именно IP-подход позволяет реализовать концепцию единого мультимедийного рабочего пространства, где видео, USB и управление становятся частью общей сетевой архитектуры.

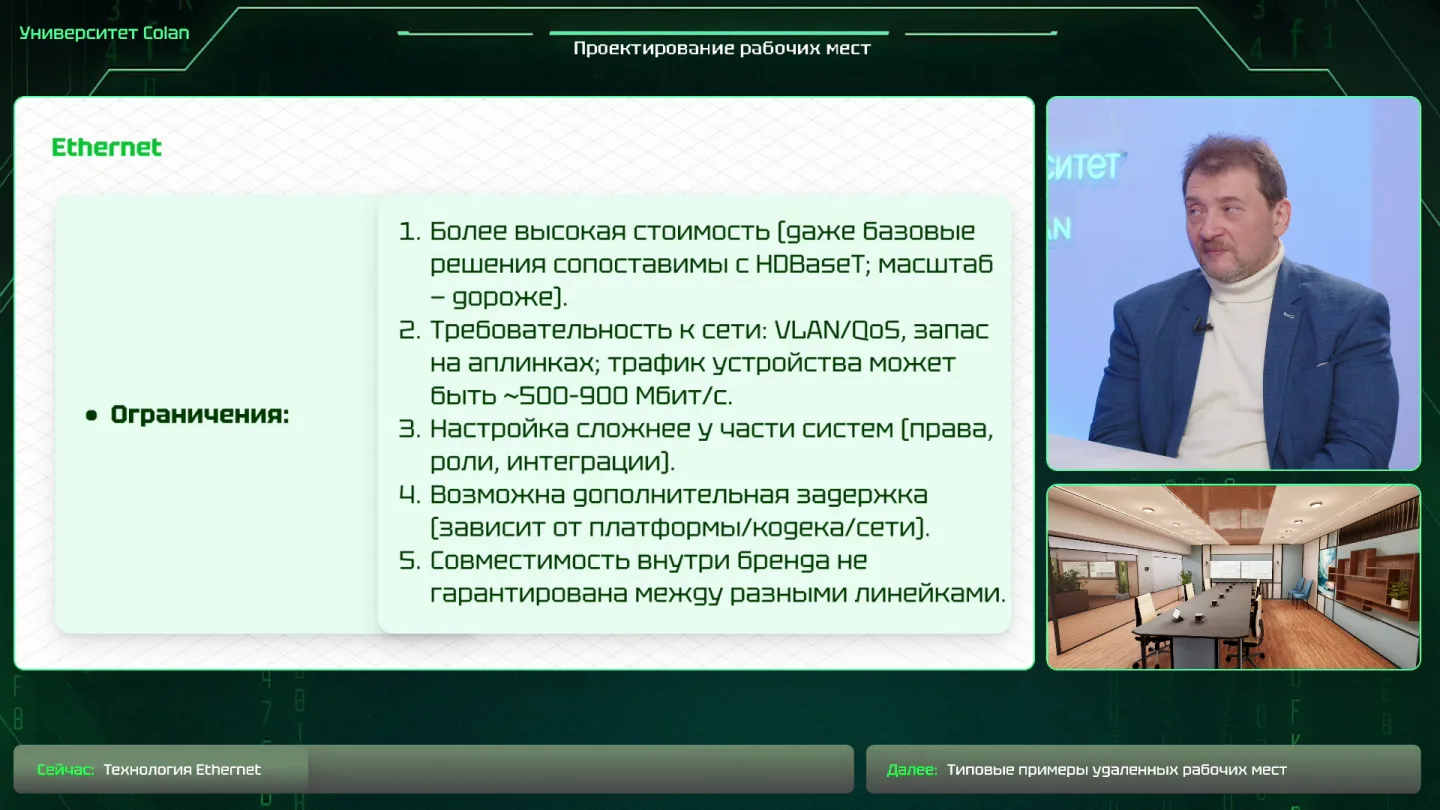

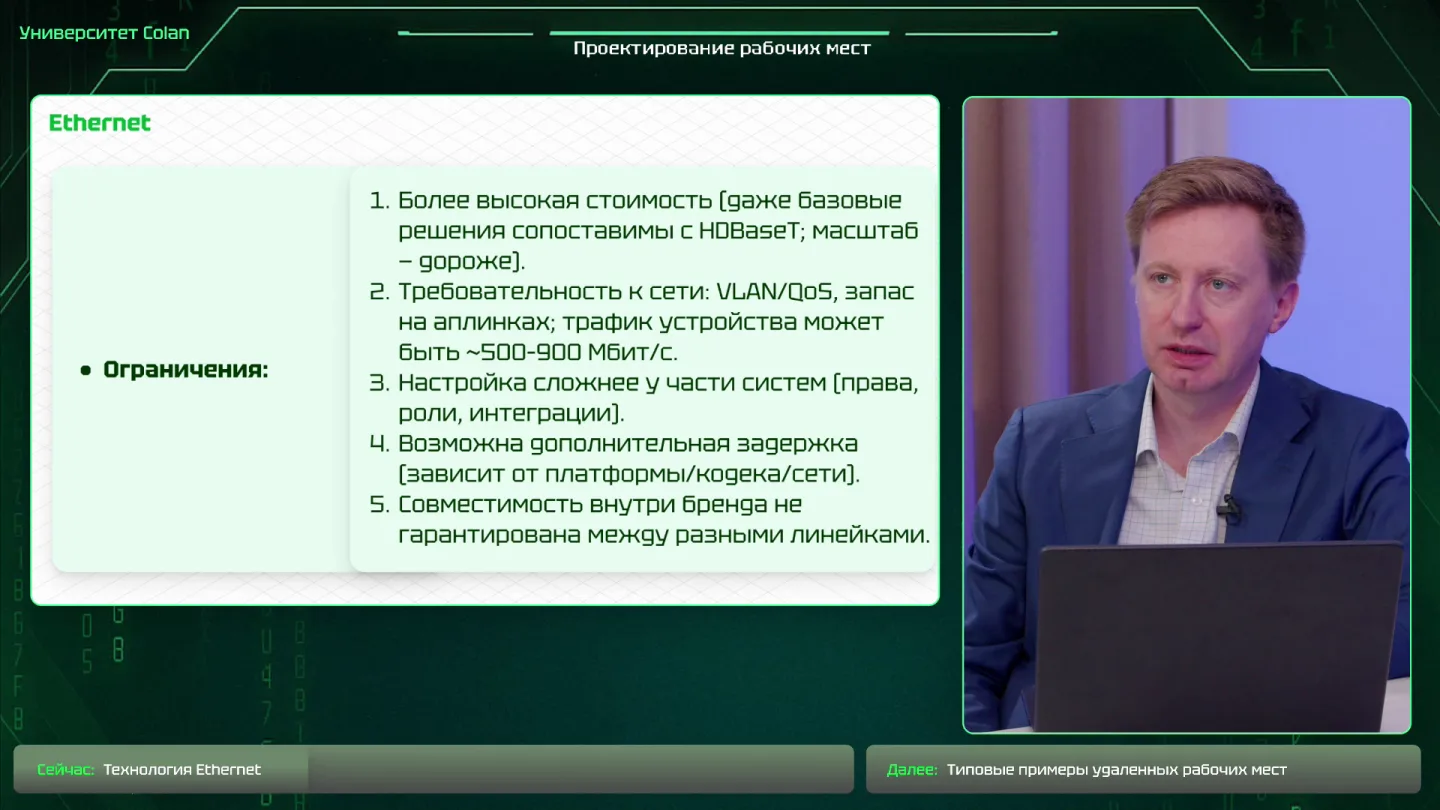

Эта свобода требует инженерного расчета. Для одиночного соединения требования могут быть умеренными, но крупная система нуждается в проверке пропускной способности, топологии, настроек коммутаторов и поведения трафика. По стоимости IP-устройства сопоставимы с HDBaseT, а иногда дороже. Ошибка при выборе сети приводит не к мягкому снижению качества, как в аналоге, а к потерям, задержкам и нестабильной работе.

Качество в IP-системе может быть очень высоким, но оно определяется не самим фактом передачи по сети, а конкретным оборудованием, режимом работы и расчетом инфраструктуры. Сильная сторона IP - возможность подключать источники и рабочие места через общую коммутационную среду. Слабая сторона - необходимость заранее понимать, какой трафик пойдет через сеть и какие сервисы должны работать одновременно.

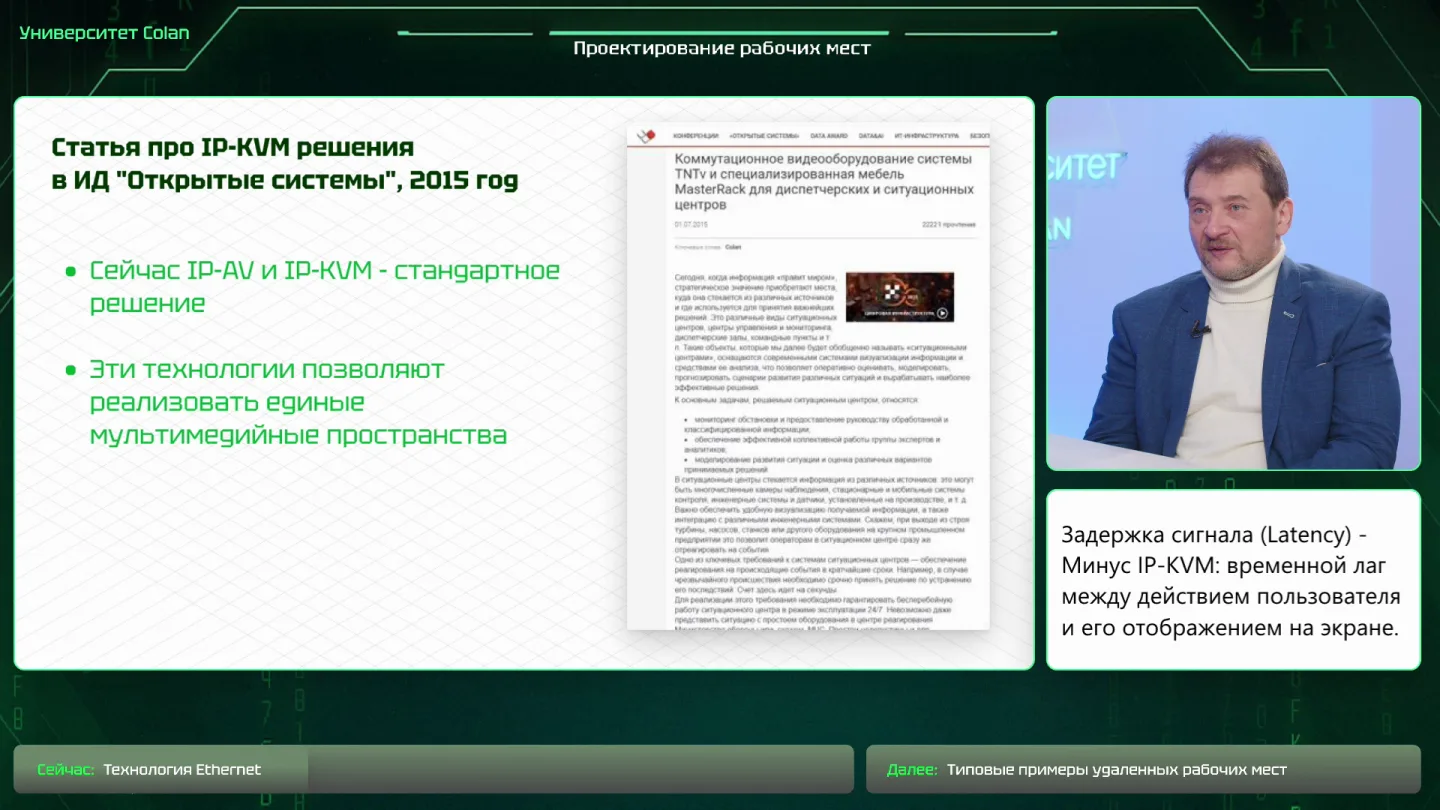

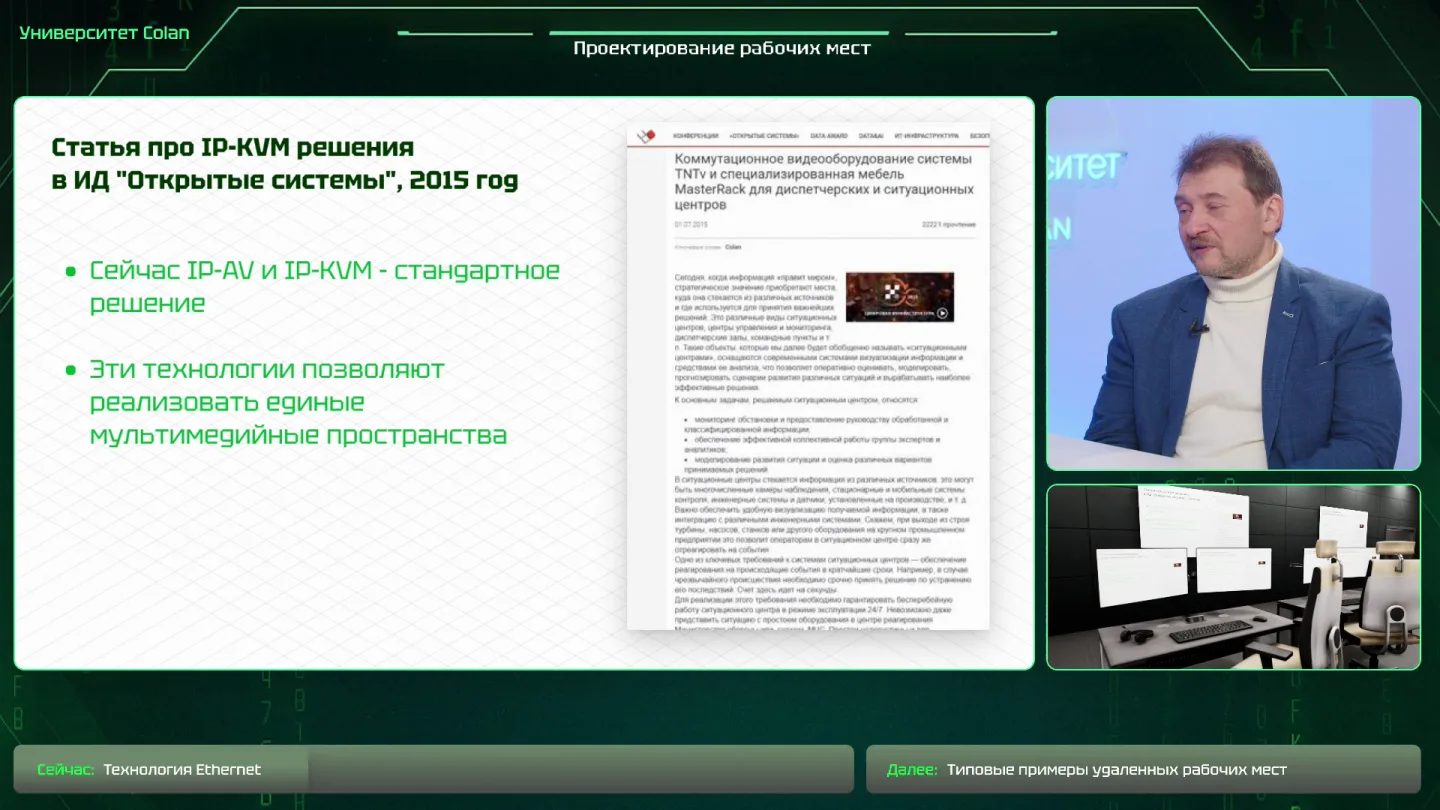

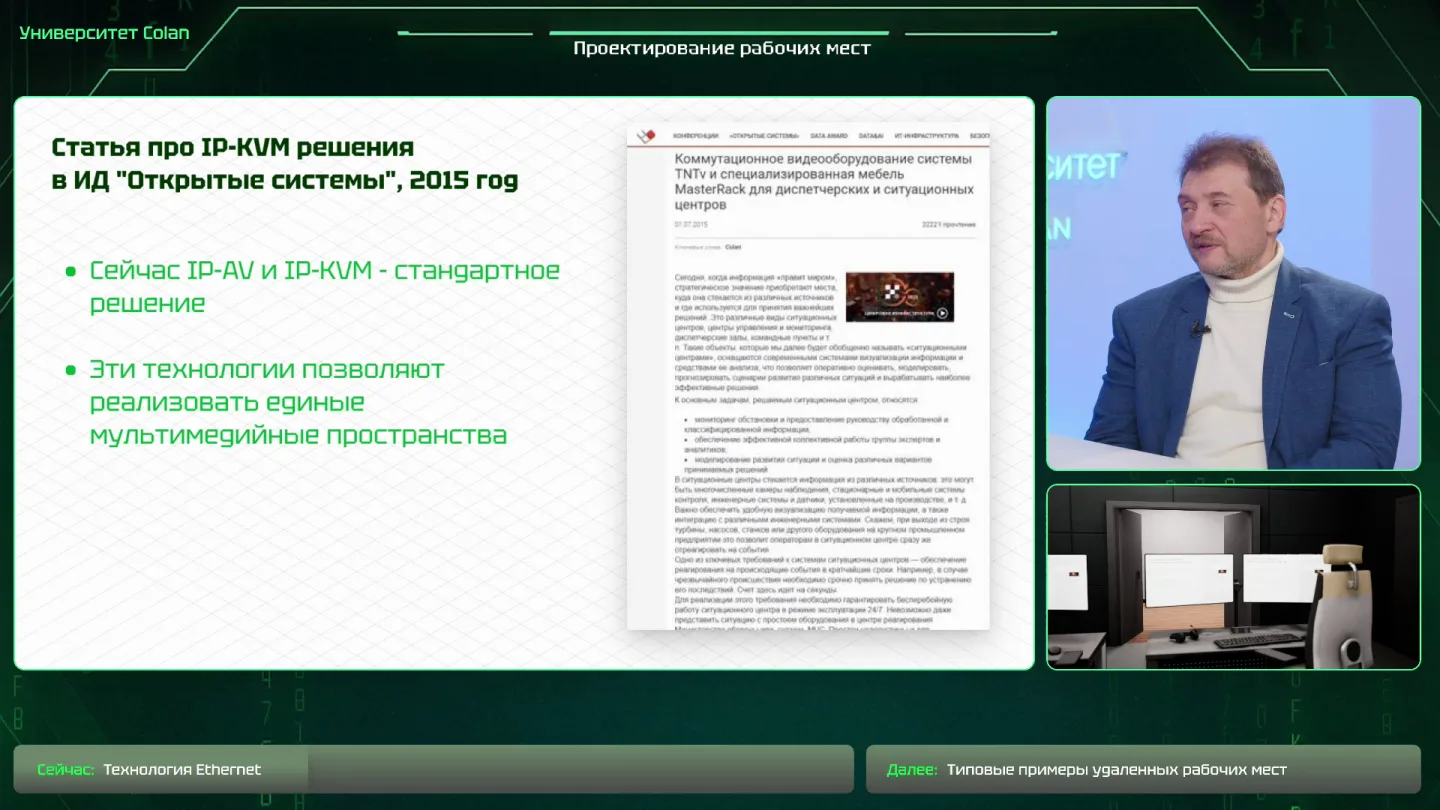

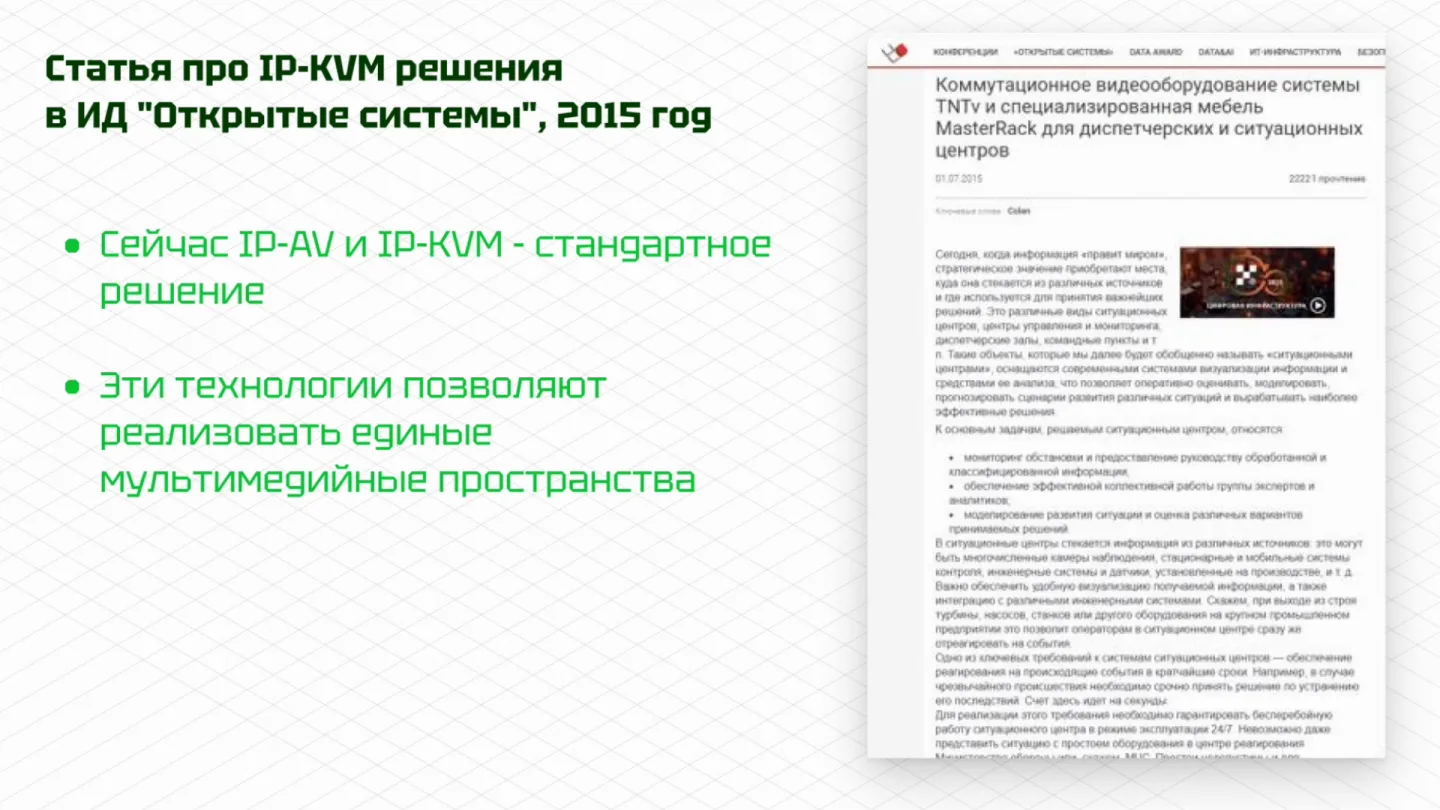

В 2015 году уже звучал прогноз, что IP-решения станут важным направлением для KVM и мультимедиа. Тогда рынок часто воспринимал HDBaseT как безусловного лидера, а IP-подход - как избыточный. Практика показала, что технологии развиваются параллельно. HDBaseT не заменяет IP, а IP не отменяет HDBaseT. Разные задачи требуют разных инструментов.

Старые интерфейсы не исчезают мгновенно

История с VGA показывает, что технологию нельзя списывать только потому, что появилась более современная альтернатива. VGA много раз считали устаревшим, однако он остается живым в серверной среде. В продажах KVM-коммутаторов бизнес-уровня для серверных и ЦОД доля VGA может доходить примерно до 90 процентов. Причина проста: во многих серверах такой разъем есть по умолчанию, а для обслуживания не нужен идеальный пользовательский интерфейс. Достаточно загрузиться, увидеть служебный экран и выполнить настройку.

VGA, PS/2 и требования безопасности

Похожая логика сохраняет PS/2. В закрытых структурах его выбирают из-за модели безопасности. USB - это цифровая шина, которая взаимодействует с операционной системой и может нести дополнительные риски. PS/2 проще: через него нельзя получить такой же доступ внутрь компьютера, как через USB-устройство. Поэтому старый интерфейс становится нишевым, но не исчезает.

Практический вывод такой: зрелая технология не всегда умирает, она часто уходит в специальную область. VGA остается в серверах, PS/2 - в чувствительных средах, аналог - в недорогих и простых трактовках надежности, HDBaseT - в качественных точечных линиях, IP - в гибких распределенных системах. Проектировщик должен не следовать моде, а сопоставлять задачу, риски, инфраструктуру и требования эксплуатации.

Задержка как критический параметр

Для IP-KVM существенным ограничением остается задержка. Все такие системы имеют задержку, пусть и небольшую. В современных KVM-решениях ATEN она может быть порядка 8 миллисекунд, но нулевой она не становится. Если сравнить исходное изображение и изображение после передачи, разница во времени будет заметна измерительным способом, а в некоторых задачах - и пользователю.

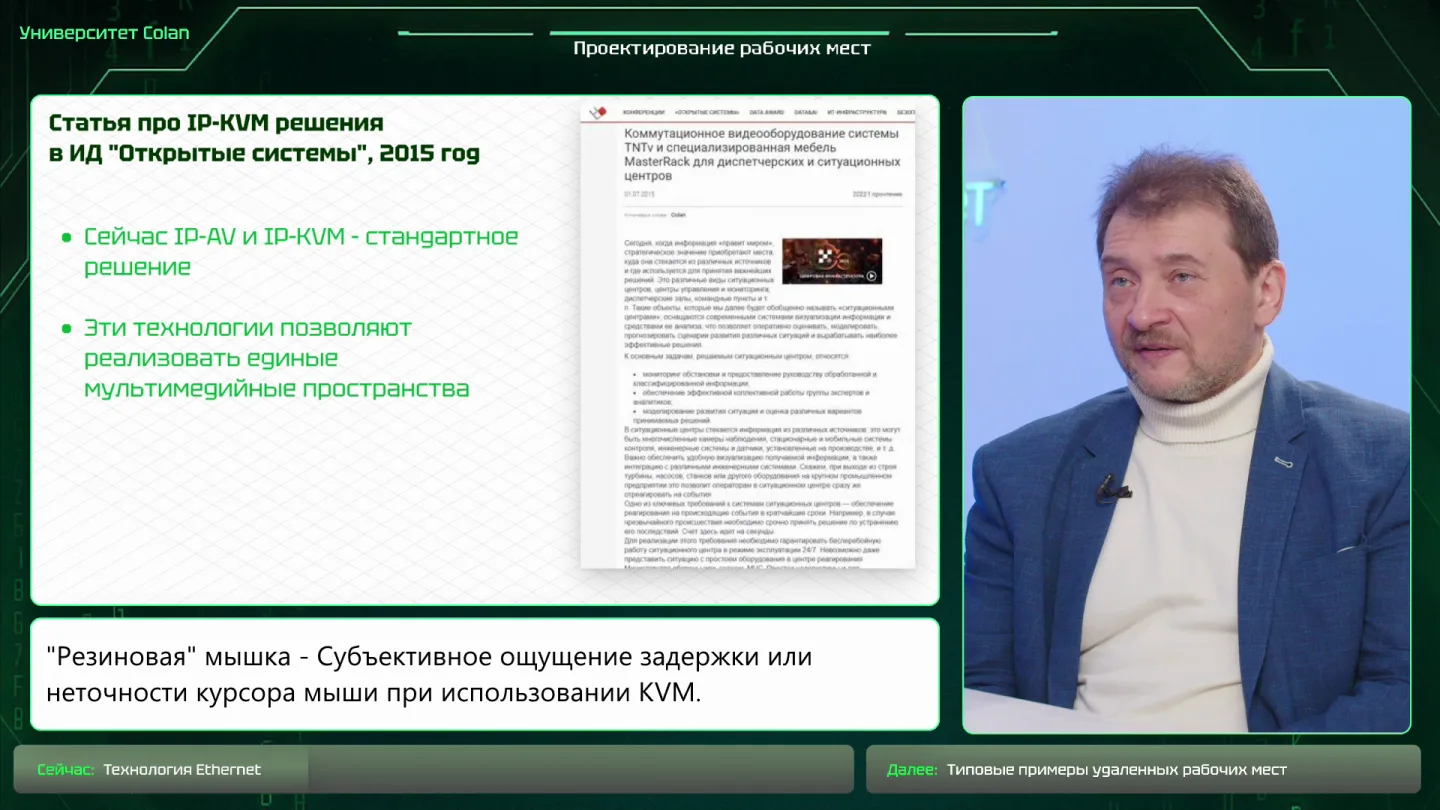

Задержка важна не только для мыши, где возникает ощущение резиновости управления. В театральных и концертных проектах она может блокировать решение целиком. В одном из примеров дирижеру вывели монитор с трансляцией, но даже небольшое рассогласование между видимым действием и слышимым звуком оказалось неприемлемым. Профессионал сразу почувствовал задержку и отказался работать с такой системой.

Именно поэтому выбор технологии для рабочего места нельзя сводить к таблице характеристик. Нужно понимать, кто будет работать за этим местом, какие действия выполняются в реальном времени, насколько критичны задержка, качество, безопасность и отказоустойчивость. Аналоговые, цифровые, HDBaseT и IP-решения продолжают существовать параллельно, а правильный выбор определяется не новизной технологии, а соответствием конкретному сценарию.
