Технологии и совместимость KVM, IP-KVM и AV-систем

Технологии и совместимость: почему системы не работают как ожидалось

Ошибки совместимости в KVM, IP-KVM и AV-системах редко возникают из-за одной глобальной проблемы технологии. Чаще причина проще: требования производителя прочитаны невнимательно, условия эксплуатации приняты за несущественные, а ограничения из спецификации не сопоставлены с реальной инфраструктурой. Такие ошибки делают и заказчики, которым не хватает профильного опыта, и интеграторы, если они редко сталкиваются с мультимедийным трафиком, HDBaseT, KVM-матрицами и удлинителями по витой паре.

К типовым причинам относятся расхождение между рекламным описанием и фактическими характеристиками, неправильная трактовка разъема RJ-45, ошибки проектирования сети для IP-KVM, некачественная кабельная инфраструктура и даже эргономика рабочих мест. Во всех этих случаях оборудование может быть исправным, но система не достигает заявленного разрешения, частоты, дальности или стабильности.

Такая неисправность часто выглядит как несовместимость брендов или брак конкретной модели, хотя источник находится в условиях применения. Устройство рассчитано на определенный кабель, определенную длину, конкретную схему подключения и корректный режим сигнала. Если хотя бы одно условие нарушено, результат становится непредсказуемым, а диагностика на объекте превращается в поиск ошибки, которую можно было убрать на этапе проекта.

Спецификация важнее рекламного заголовка

Фраза в карточке товара или на первой странице описания не заменяет спецификацию. Производитель может честно заявлять поддержку 4K, но мелким шрифтом указать условия: ограниченную дальность, конкретную категорию кабеля, определенный режим компрессии или пониженную частоту. Это не обязательно обман. Это означает, что параметры нужно читать как набор связанных условий, а не как отдельные красивые числа.

Маркетинговая подача почти всегда выбирает самый привлекательный сценарий. Одно число берется из режима максимального разрешения, другое - из режима максимальной дальности, третье - из режима с особым кабелем. В проекте эти числа должны быть сведены в одну строку требований. Только тогда становится понятно, способен ли конкретный комплект работать в нужной комбинации, а не просто поддерживает ли он каждый параметр по отдельности.

Практический вопрос при подборе оборудования звучит не "поддерживает ли устройство 4K", а "на каком расстоянии, по какому кабелю, при какой частоте, с какой компрессией и при каких требованиях к линии оно поддерживает 4K". Если хотя бы один параметр не совпадает с проектом, итоговая система может оказаться за пределами допустимого режима.

HDBaseT: витая пара не всегда означает локальную сеть

Одна из самых частых ошибок связана с HDBaseT. Передатчики, приемники и удлинители используют кабель с разъемами RJ-45, поэтому их иногда ошибочно воспринимают как обычные сетевые устройства. Логика "разъем RJ-45 значит сеть" здесь опасна. Витая пара выступает средой передачи, но сам тракт HDBaseT не является Ethernet-соединением, которое можно свободно заводить в коммутатор.

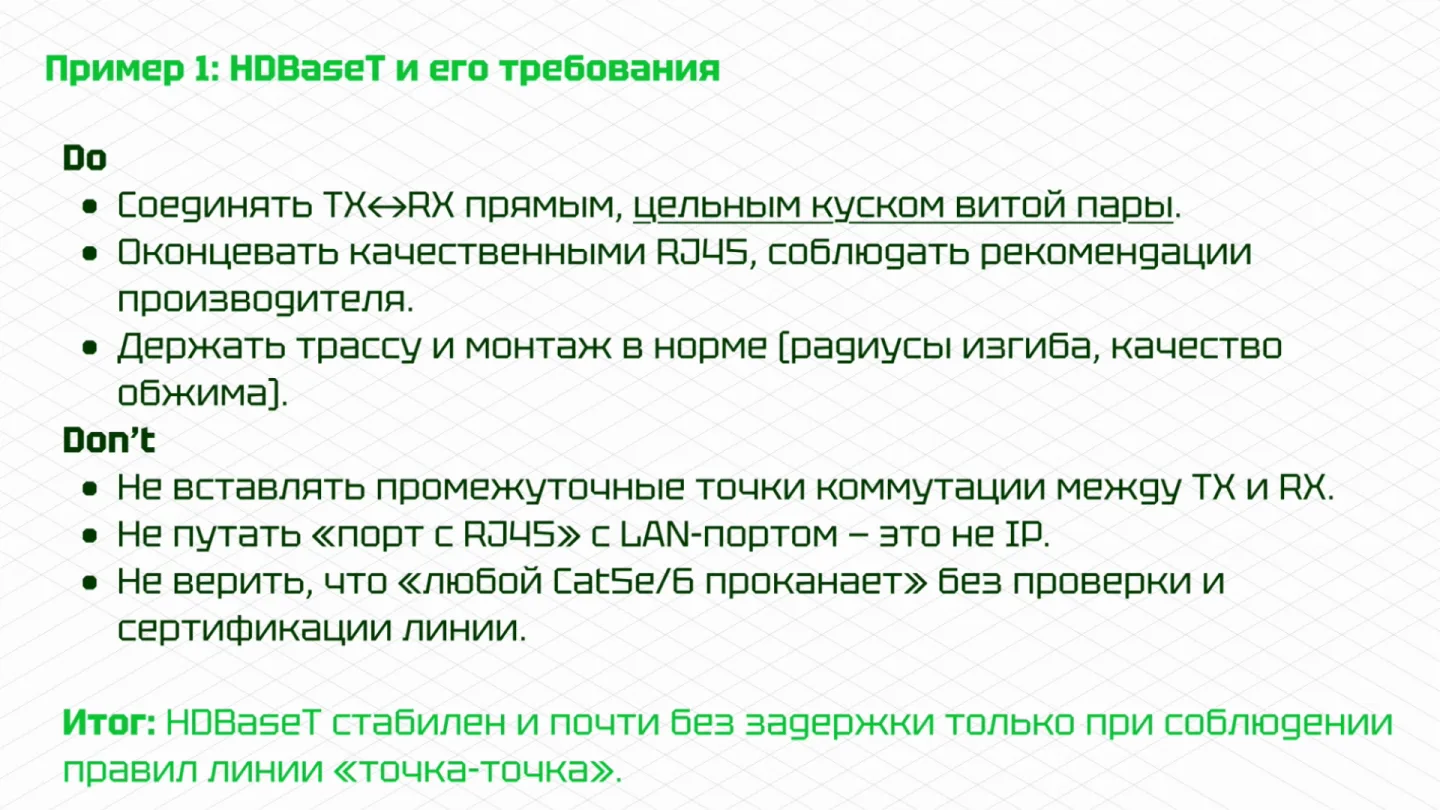

Один цельный кабель от TX до RX

Стандарт HDBaseT подразумевает цельный категорийный кабель между KVM-передатчиком (TX) или AV-передатчиком и приемником. В формулировках Альянса HDBaseT встречается принцип single cable: один кабель соответствующей категории, без промежуточных точек коммутации. Патч-панели, дополнительные розетки и патч-корды формально выводят линию из рекомендованного режима.

На практике одна или две точки коммутации иногда почти не влияют на работу. В отдельных переговорных и инсталляциях такие решения действительно запускаются и могут долго работать. Проблема в другом: при появлении нестабильности производитель вправе не принять претензию, если линия не соответствует его требованиям. Последствия обычно проявляются как сокращение рабочей дальности, невозможность вывести нужное разрешение или периодические сбои синхронизации.

Поэтому промежуточная коммутация должна быть осознанным исключением, а не нормой по умолчанию. Если объект уже построен через патч-панели, это нужно закладывать как риск: тестировать линию на реальном разрешении, фиксировать запас по длине и заранее понимать, что паспортная дальность может оказаться недостижимой. Особенно это важно для переговорных, диспетчерских и учебных классов, где отказ проявится не сразу, а во время эксплуатации.

RJ-45 не дает права подключать все к коммутатору

Если устройство HDBaseT или специализированный KVM-удлинитель подключить к обычному Ethernet-коммутатору только потому, что разъем совпадает, можно получить не просто отсутствие сигнала, а повреждение оборудования. Перед подключением нужно отделять три разных сценария: IP-KVM с транспортом по сети, HDBaseT как точка-точка и другие проприетарные технологии передачи по витой паре.

Для IP-KVM и AV-over-IP действительно проектируется сеть, но и там недостаточно просто выделить свободные порты. Мультимедийный трафик, особенно видео высокого разрешения, гораздо более плотный и непрерывный, чем обычный офисный обмен данными. Офисная сеть часто работает с "рваной" нагрузкой, а KVM или видео требуют предсказуемой пропускной способности и задержек.

Именно поэтому проектирование сети для мультимедиа требует отдельной компетенции. В офисной сети пользователь открывает документы, браузер и почту, а пики нагрузки распределены во времени. В IP-KVM поток идет постоянно, и несколько источников могут одновременно занимать значительную полосу. Ошибка интегратора часто начинается с предположения, что если обычные рабочие места в этой сети работают, то и мультимедийная система заработает без отдельного расчета.

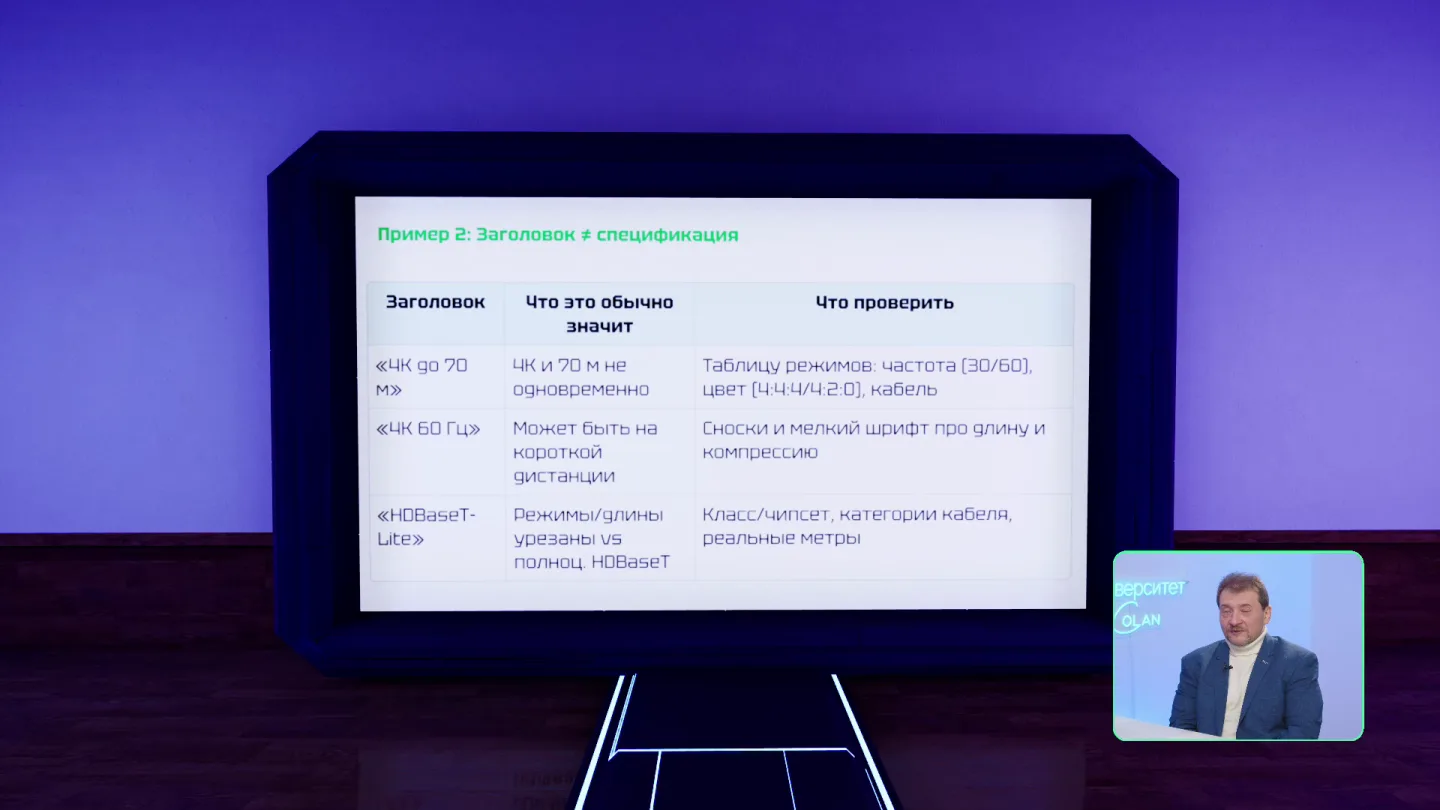

Как читать ограничения 4K, частоты и расстояния

Расхождение между заявленными и реальными характеристиками часто связано с тем, что производитель показывает лучший набор параметров в разных строках, а пользователь мысленно объединяет их в один режим. Например, в заголовке может быть написано "4K до 70 метров". При чтении полной спецификации выясняется, что 4K доступен до 40 метров, а 70 метров относятся только к 1080p.

Пример: 4K 60 Гц только при дополнительных условиях

У известных производителей, включая Kramer, ATEN, Crestron и Extron, встречаются одинаковые маркетинговые приемы. На видном месте указаны 4K и высокая частота, а в примечании сказано, что 4K 60 Гц на заявленной дальности достигается только при максимальной компрессии. Максимальная компрессия означает худшее качество в рамках поддерживаемых режимов.

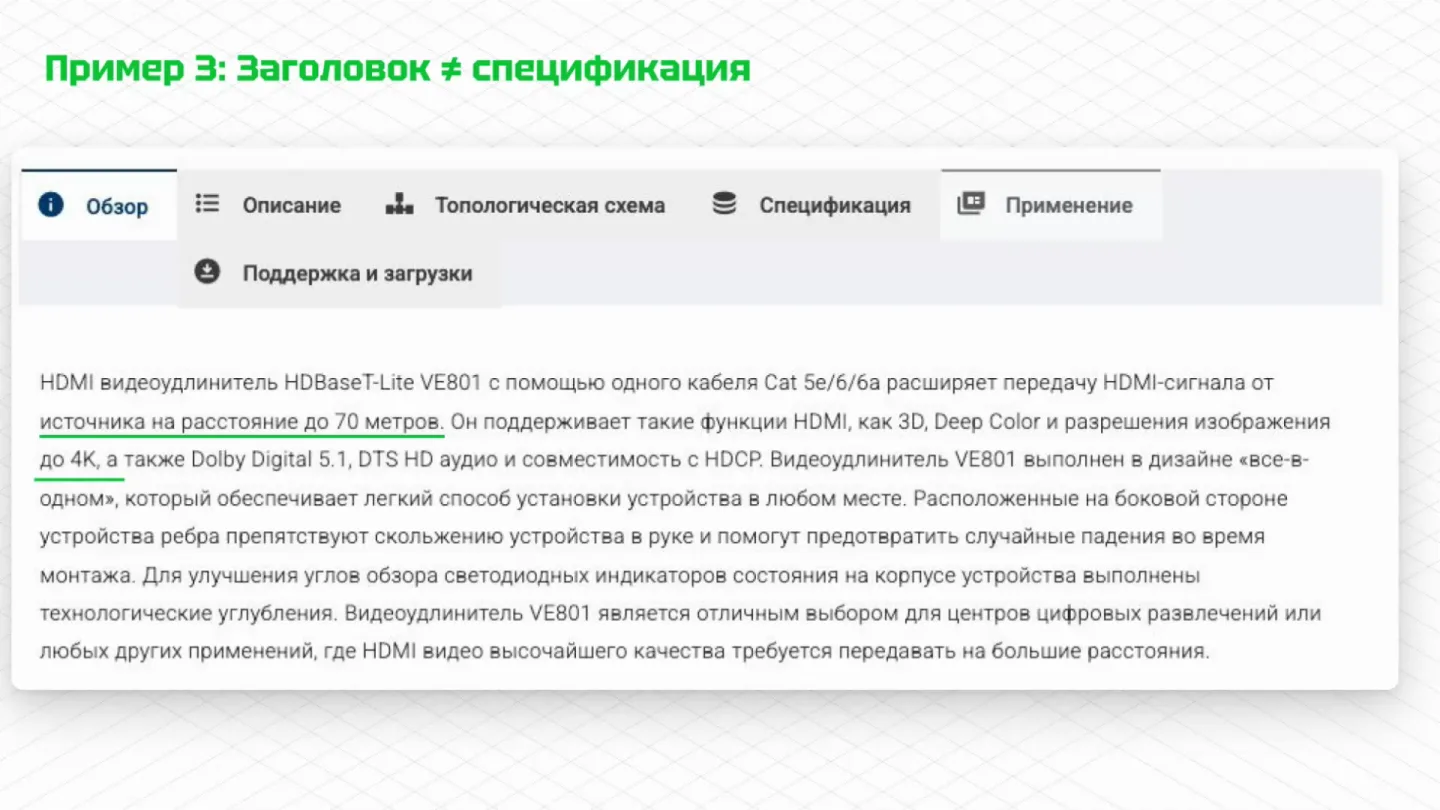

Другой типовой пример: устройство заявлено как поддерживающее 4K и расстояние 70 метров. При чтении таблицы оказывается, что 4K работает на 35 метрах по обычному кабелю, на 40 метрах по кабелю категории 6A или фирменному кабелю ATEN, а 70 метров доступны для 1080p. Ошибка возникает не из-за неисправности устройства, а из-за того, что в проект заложили режим, которого в документации нет.

Что проверять перед закупкой

Перед закупкой нужно сопоставить всю цепочку: разрешение, частоту, глубину цвета, компрессию, длину линии, категорию кабеля, экранирование, требования к разъемам и наличие рекомендованных кабелей. Если производитель пишет "желательно экранированный кабель", это не декоративная рекомендация. Именно на таких линиях обычно измеряются предельные характеристики.

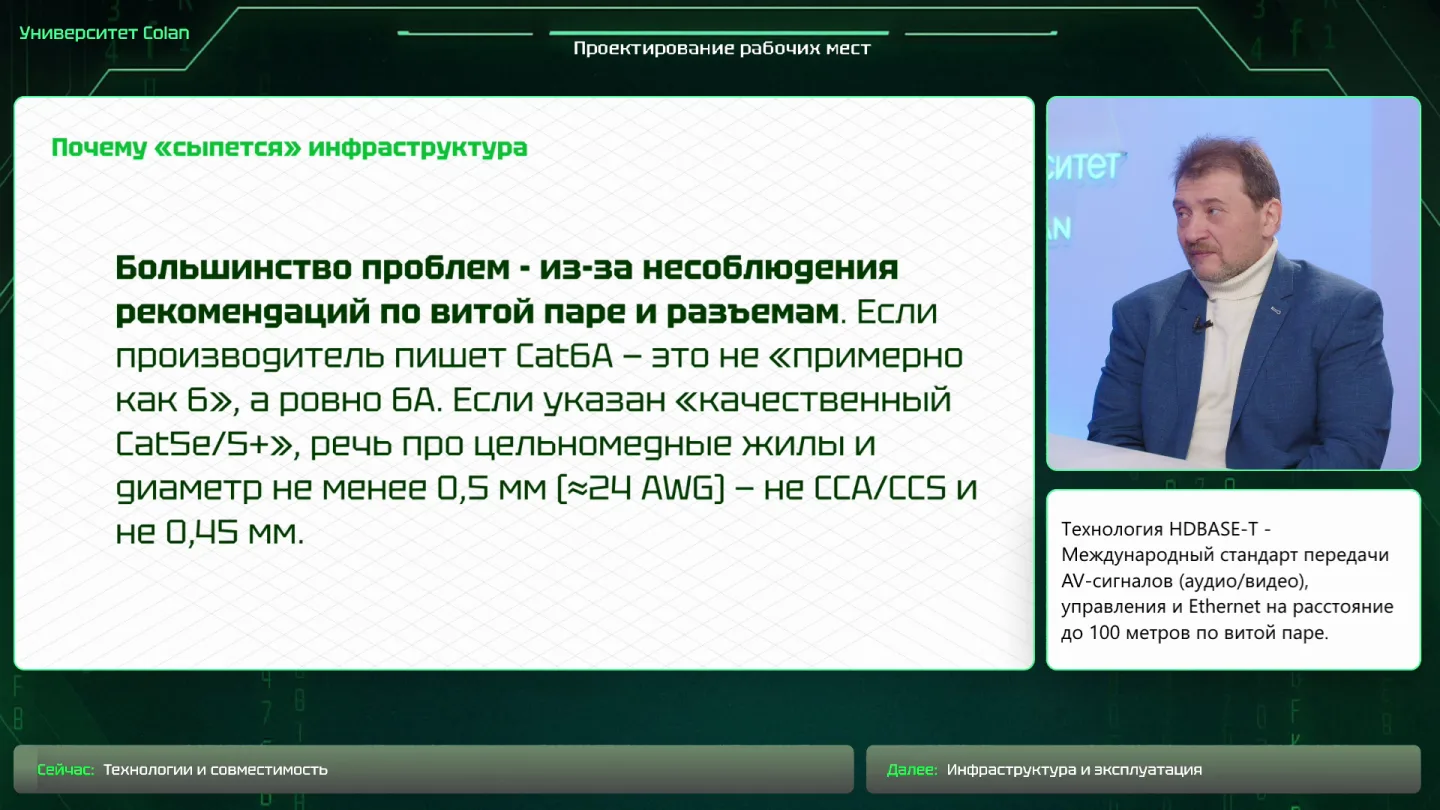

Кабельная инфраструктура: категория, монтаж и разъемы

Кабельная линия должна соответствовать требованиям целиком. Нельзя взять кабель категории 6A, поставить разъемы 5e и считать, что получилась линия 6A. Нельзя также игнорировать качество разделки, перегибы, радиусы изгиба и общую культуру монтажа. Для мультимедийных систем это особенно важно, поскольку они часто работают близко к пределам полосы и дальности.

Качество монтажа влияет не меньше, чем маркировка на коробке. Неправильно уложенный кабель, сильный перегиб, плохая разделка или случайная замена одного компонента на более низкую категорию превращают заявленную линию в неизвестный тракт. При обычной передаче данных запас иногда скрывает проблему, но HDBaseT, IP-KVM и длинные USB/видео-удлинители быстрее показывают такие дефекты.

Категория 6A не равна категории 6

Буква A в 6A означает другой класс кабельной продукции, а не небольшое улучшение обычной шестой категории. Если в спецификации указана категория 6A, нужно использовать линию 6A на всем пути: кабель, розетки, патч-панели, патч-корды и коннекторы должны соответствовать этому классу и быть смонтированы корректно.

Производитель может также ссылаться на список рекомендованных кабелей HDBaseT. Если линия собрана на кабеле, которого нет в рекомендованном перечне, а документация не допускает другие варианты, претензии по нестабильности могут быть отклонены. Для интегратора это вопрос не только технической надежности, но и ответственности перед заказчиком.

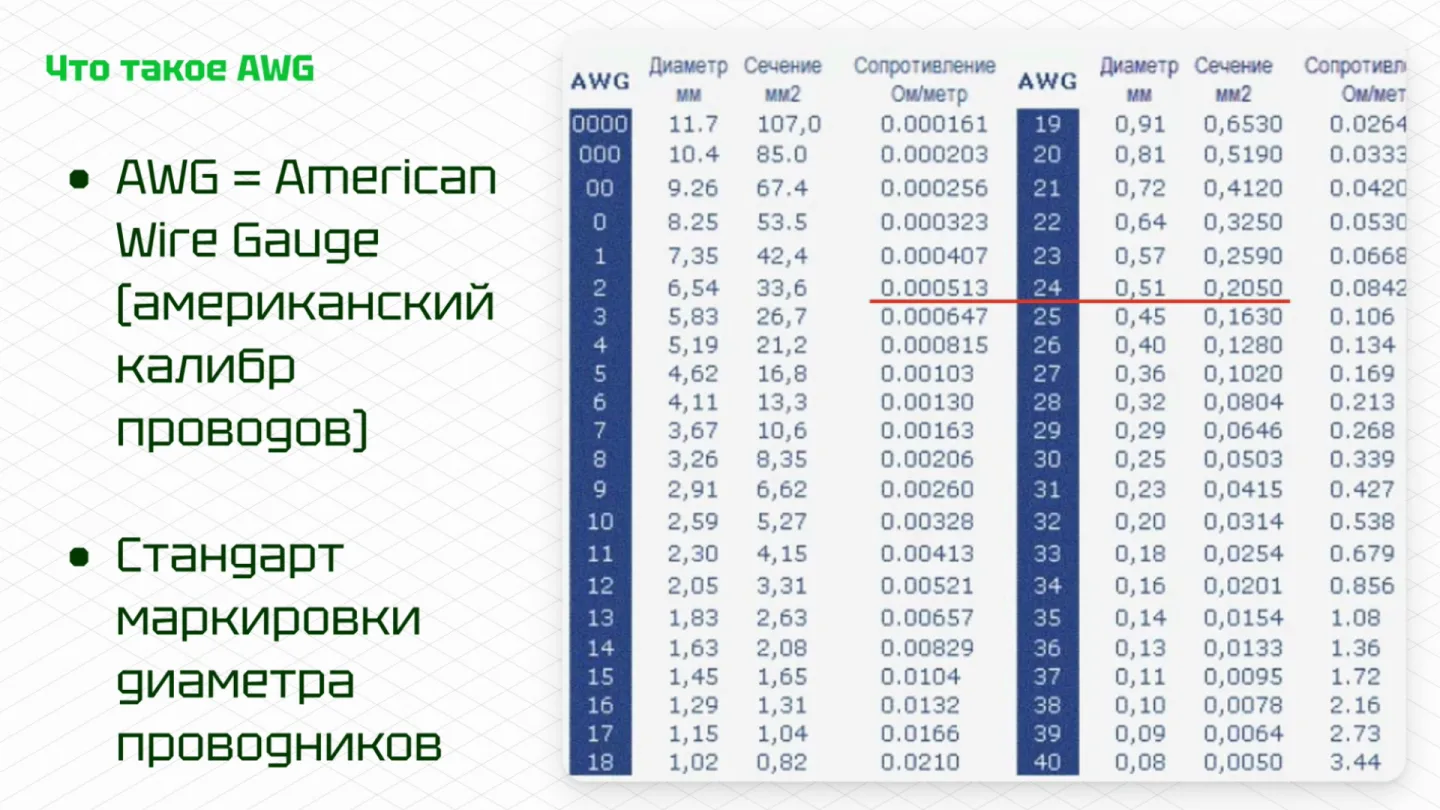

Диаметр жилы и AWG

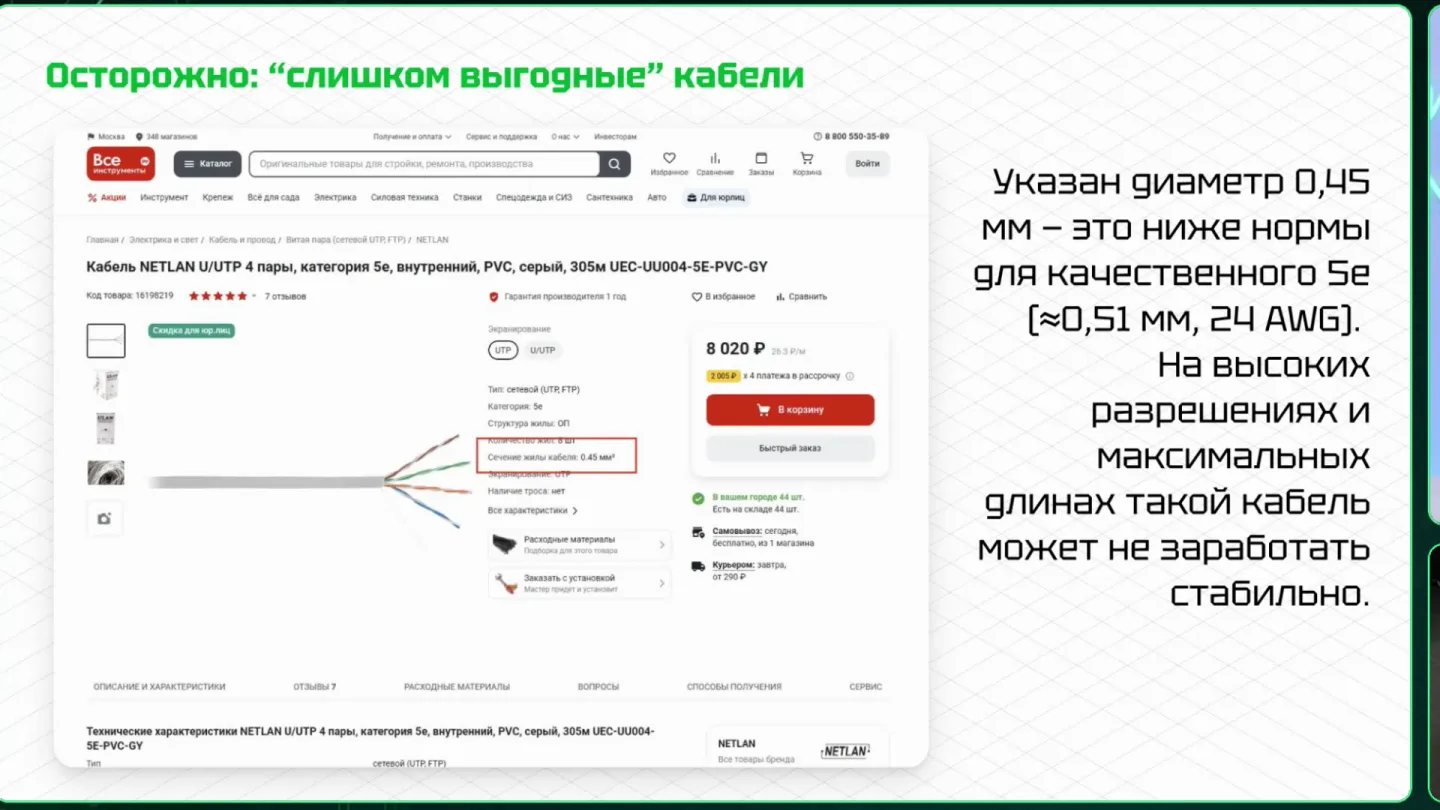

В кабельной продукции важно различать диаметр жилы и площадь сечения. Для нормального кабеля 5e типичным ориентиром является 24 AWG: диаметр примерно 0,51-0,52 мм и площадь около 0,21 кв. мм. Если в описании написано "сечение 0,5 кв. мм", это уже очень толстая жила, ближе к силовому кабелю, и такую формулировку нужно проверять особенно внимательно.

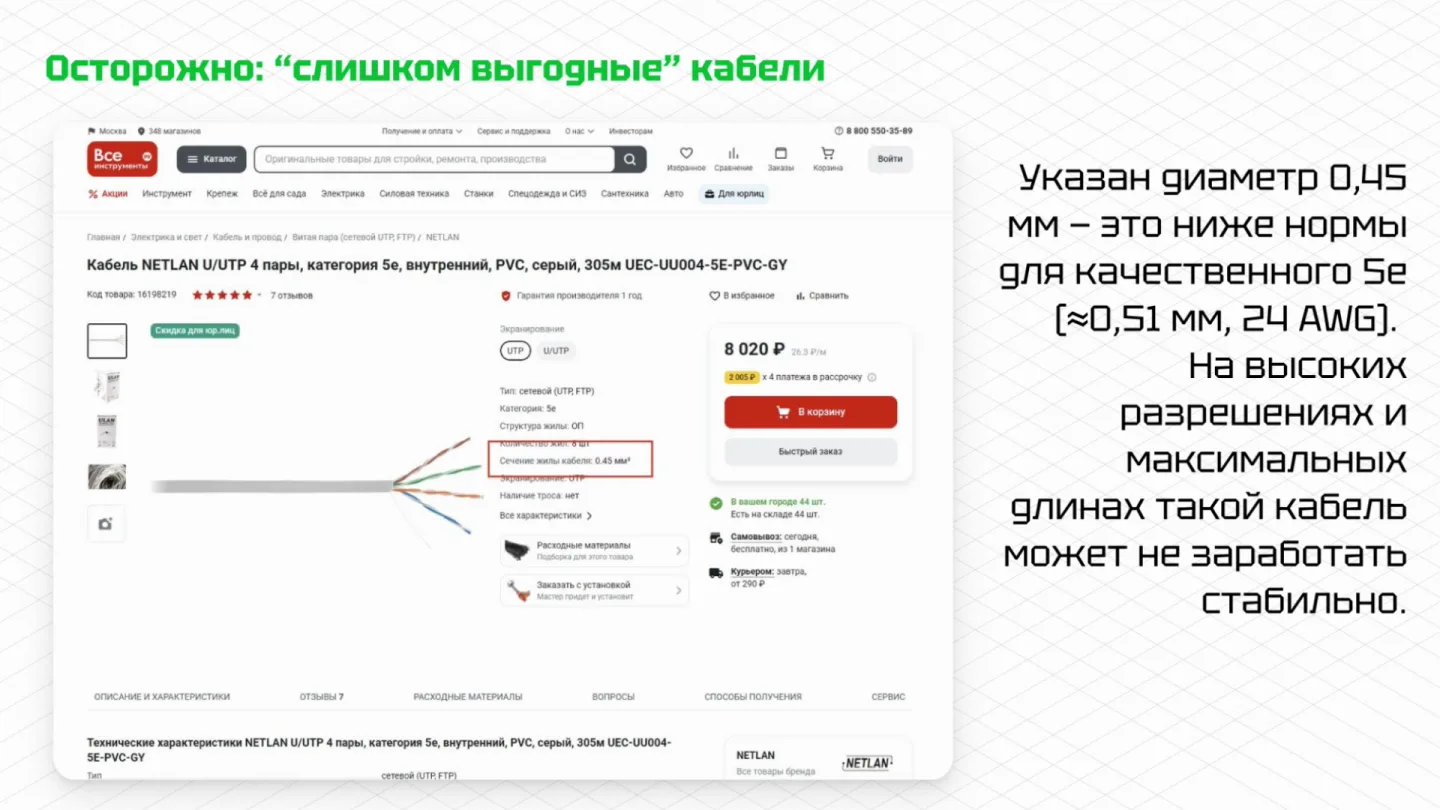

На рынке часто встречаются кабели с диаметром 0,45 мм или 0,4 мм, а также маркировка 26 AWG. Это более тонкий проводник. Он может работать в локальной сети на коротких участках, но в KVM, HDBaseT и других мультимедийных линиях запас по дальности и стабильности уменьшается. AWG расшифровывается как American Wire Gauge: чем больше число, тем тоньше проводник.

Смысл AWG связан со способом получения проволоки: заготовку протягивают через последовательность волок, и каждый проход уменьшает диаметр. Поэтому 24 AWG указывает не на произвольную рекламную характеристику, а на конкретный калибр проводника. Если вместо 24 AWG фактически используется более тонкая жила, линия имеет большее сопротивление и хуже переносит режимы, близкие к пределу технологии.

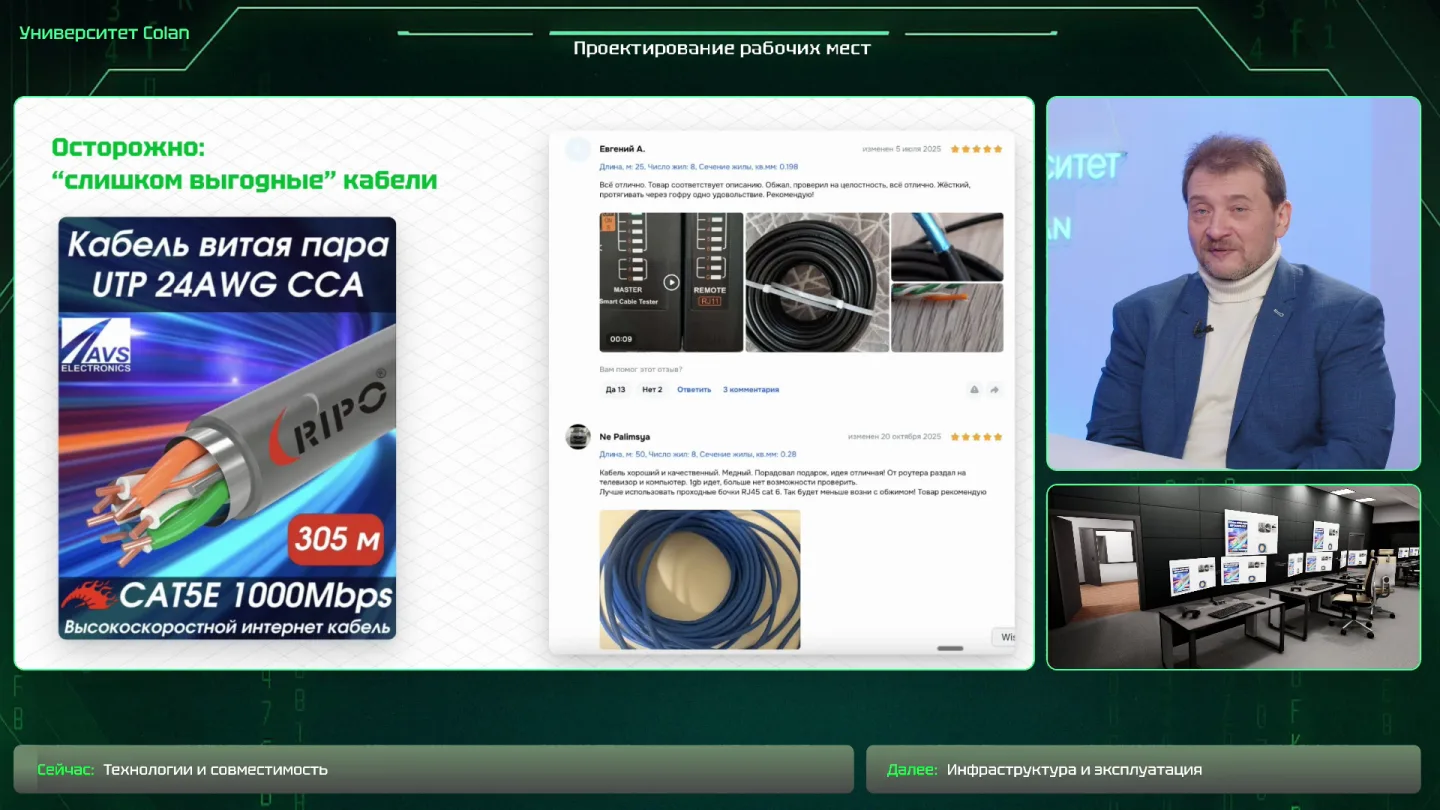

Омедненные кабели CCA и CCS

Отдельная группа рисков связана с кабелями CCA и CCS. CCA означает омедненный алюминий, CCS - омедненную сталь. Внутри такого кабеля находится не цельная медная жила, а более дешевый проводник с медным покрытием. Некоторые производители честно пишут "омедненный кабель", другие прячут смысл за аббревиатурами среди LS, Low Smoke, H0 и других маркировок оболочки.

Из-за обилия маркировок покупатель легко теряет важный признак. LS или Low Smoke описывает поведение оболочки при пожаре, H0 указывает на отсутствие галогенов, а CCA и CCS говорят о материале проводника. Для безопасности и для передачи сигнала это разные вопросы. Кабель может иметь подходящую оболочку, но при этом быть непригодным для длинной KVM-линии.

Почему отзывы не гарантируют пригодность

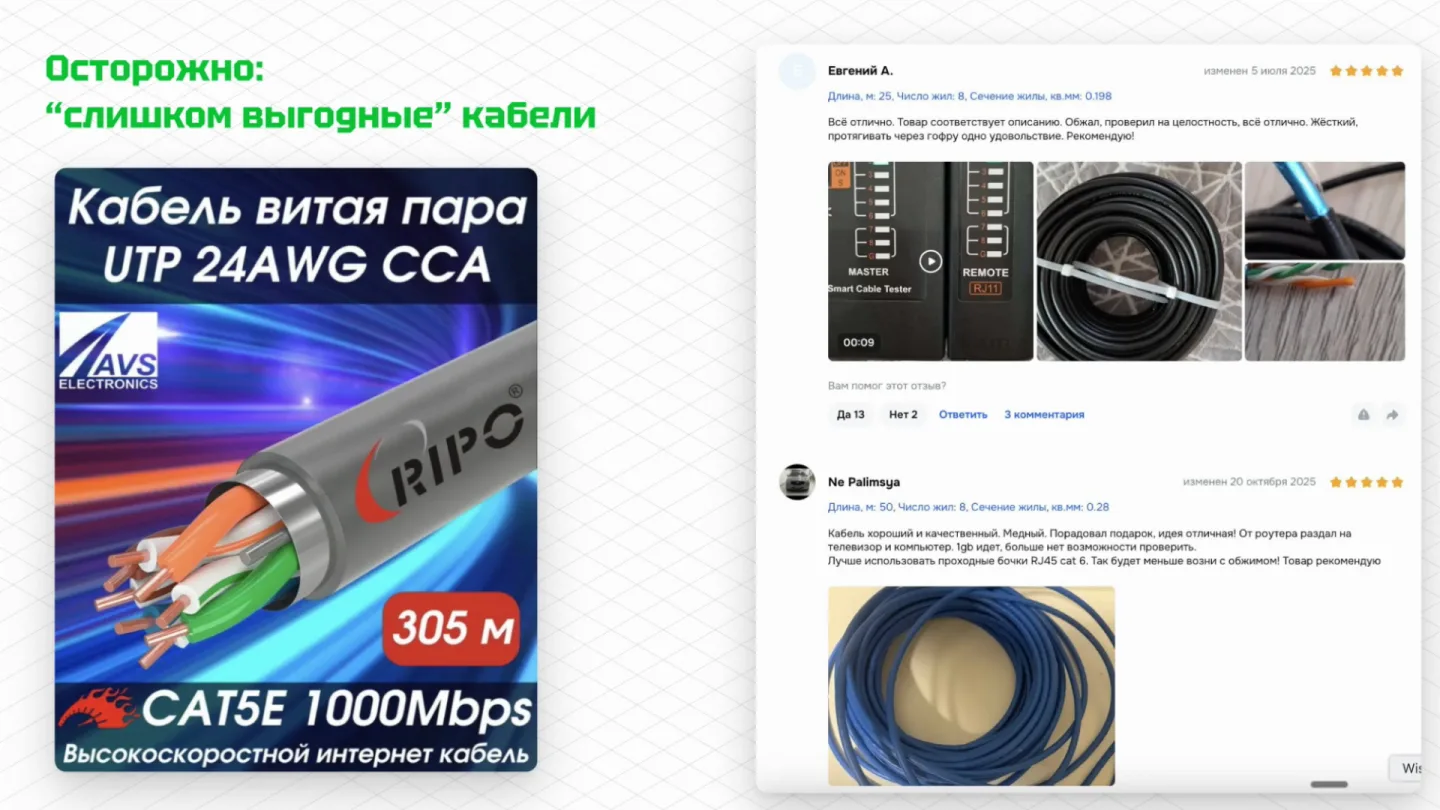

На карточке товара может быть указано: витая пара, 5e, гигабит, высокоскоростной интернет-кабель, 24 AWG, CCA. Покупатель, который не знает CCA, увидит привычные слова и хорошие отзывы. В коротких офисных линиях такой кабель действительно может работать, поэтому положительные комментарии не доказывают его пригодность для HDBaseT, IP-KVM или длинного мультимедийного тракта.

Разница в цене показывает причину распространения таких решений. Нормальная катушка медного кабеля может стоить примерно 13-15 тысяч рублей, а омедненный вариант - около 3000 рублей. Экономия заметная, но она покупается за счет снижения электрических характеристик и долговечности линии.

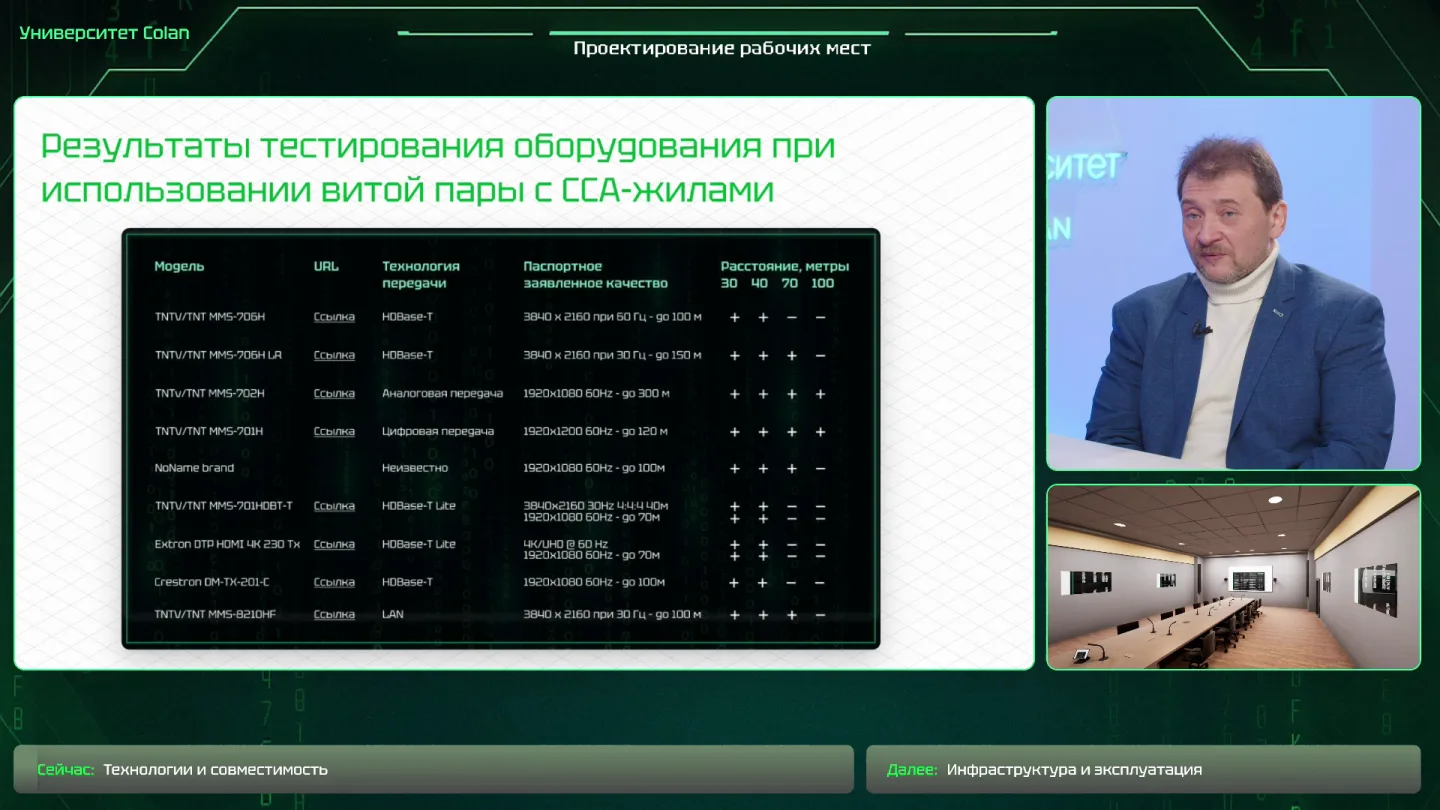

Лабораторная проверка на 30, 40, 70 и 100 метрах

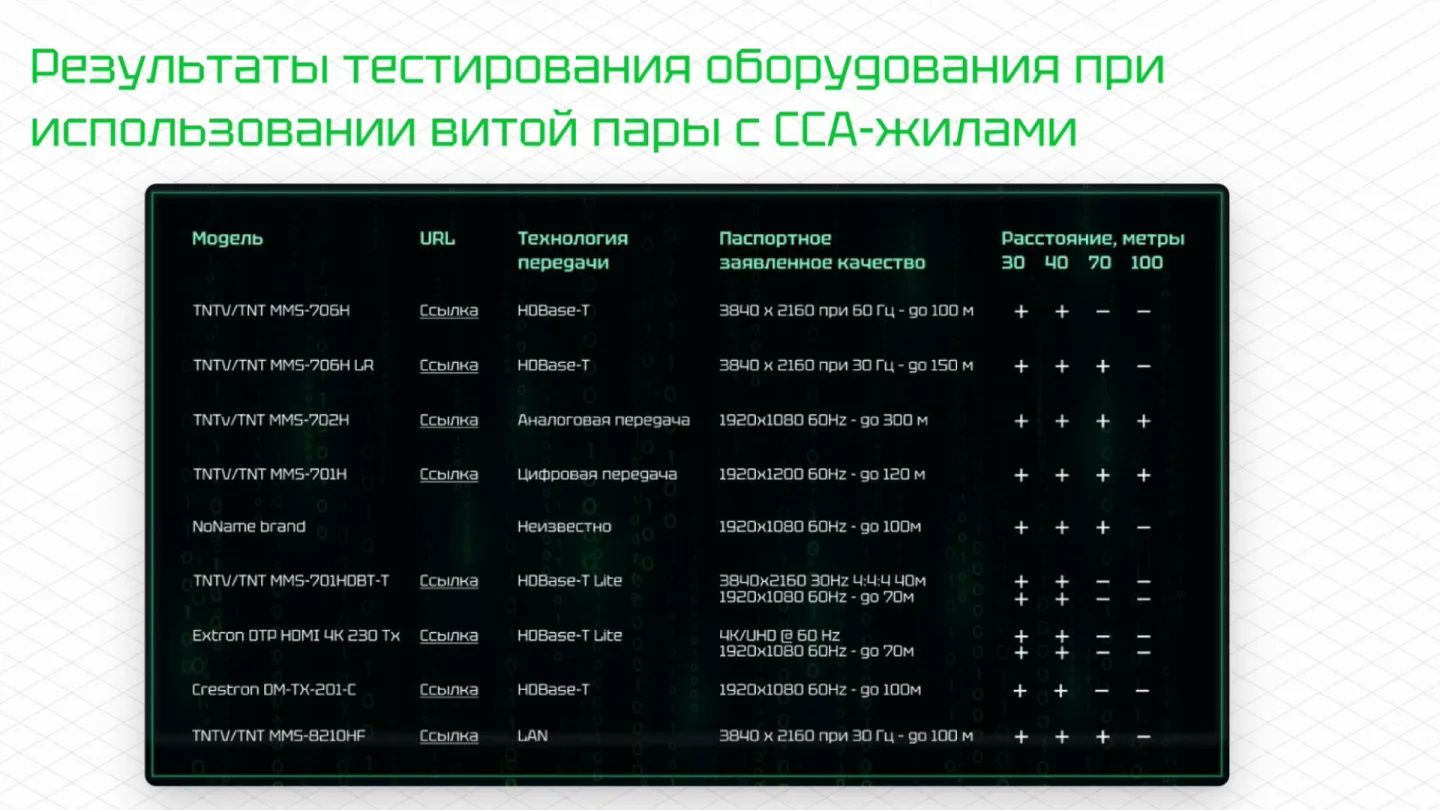

Для проверки влияния омедненного кабеля были собраны четыре типовые линии: 30, 40, 70 и 100 метров. Эти длины соответствуют распространенным порогам в KVM и AV-решениях: 40 метров часто встречаются у HDBaseT Lite для 4K, 70 метров - у отдельных режимов HDBaseT, 100 метров - у Ethernet и некоторых HDBaseT-сценариев. В испытаниях использовались удлинители TNT, а также распространенные модели Crestron и Extron.

Все устройства на омедненном кабеле показали результаты заметно хуже, чем на нормальном медном кабеле. На 4K и 40 метрах HDBaseT Lite заработал, в том числе на устройствах TNT и Extron. При увеличении дальности не удалось получить даже стабильный 1080p там, где ожидался больший запас. Практический вывод: омедненный кабель может сокращать заявленную дальность почти вдвое.

Такой результат важен еще и тем, что он не сводится к одному неудачному устройству. Разные производители и разные технологии реагировали по-разному, но общий тренд был одинаковым: омедненный кабель резко уменьшал запас. Если проект изначально рассчитан без запаса, замена меди на CCA превращает формально рабочую схему в нестабильную систему.

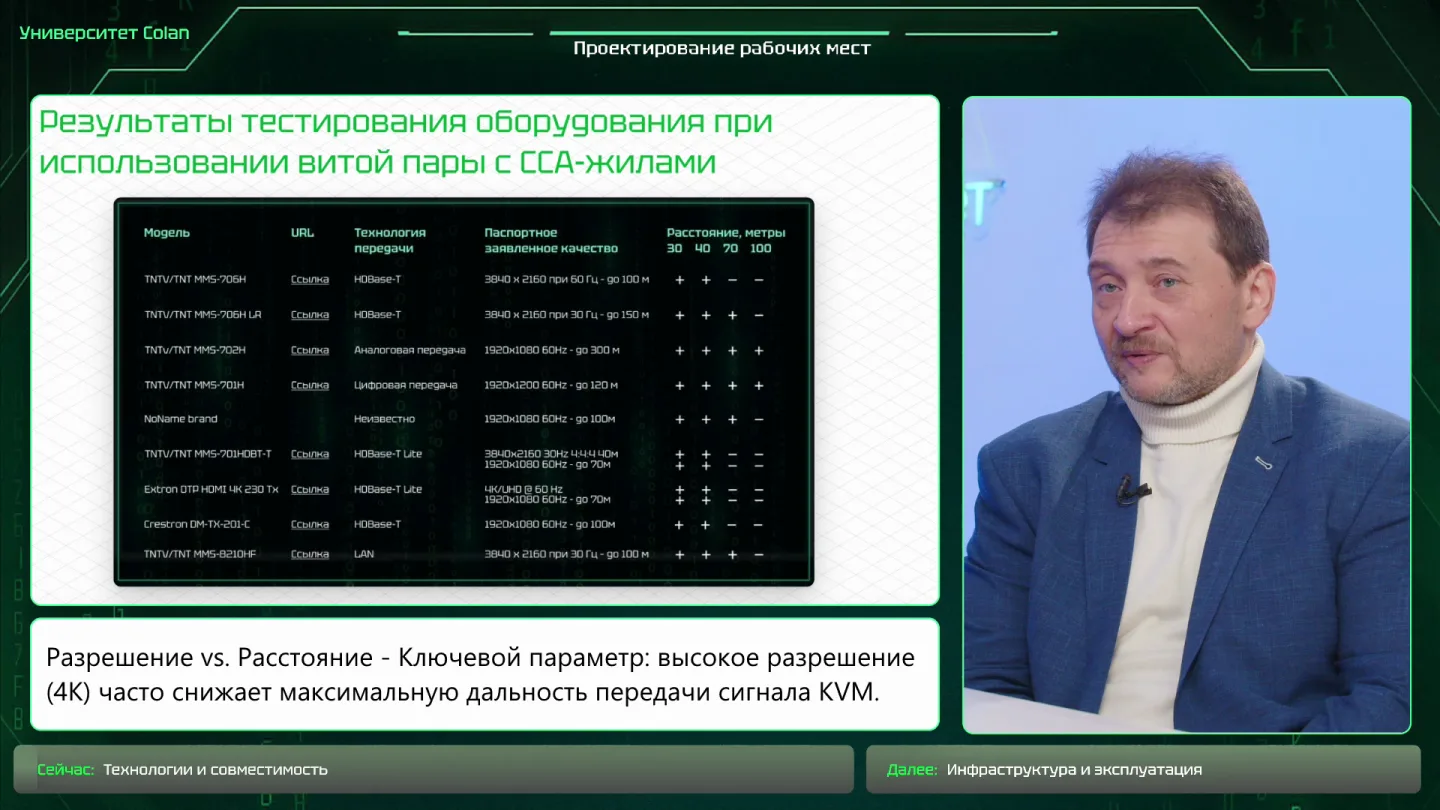

Аналоговая передача и IP-KVM тоже теряют запас

Лучше всего в испытаниях держалась аналоговая передача, но это не означает отсутствие потерь. На промышленном удлинителе TNT 702, рассчитанном на работу до 300 метров, на 100 метрах по омедненному кабелю яркость была примерно в два раза ниже, чем по обычной витой паре при тех же настройках. Регулятор позволяет компенсировать часть потерь, но если выкрутить его на максимум уже на 100 метрах, до 300 метров линия не дойдет.

IP-KVM-удлинители с гигабитным транспортом также не стали исключением. Они заработали до 70 метров, но дальше устойчивой работы не было. Это важный результат: пакетная передача не делает кабельные требования несущественными. На профильных форумах омедненные кабели обычно рекомендуют только для коротких локальных сетей, примерно до 50-60 метров, но не для длинных линий и не для критичных мультимедийных трактов.

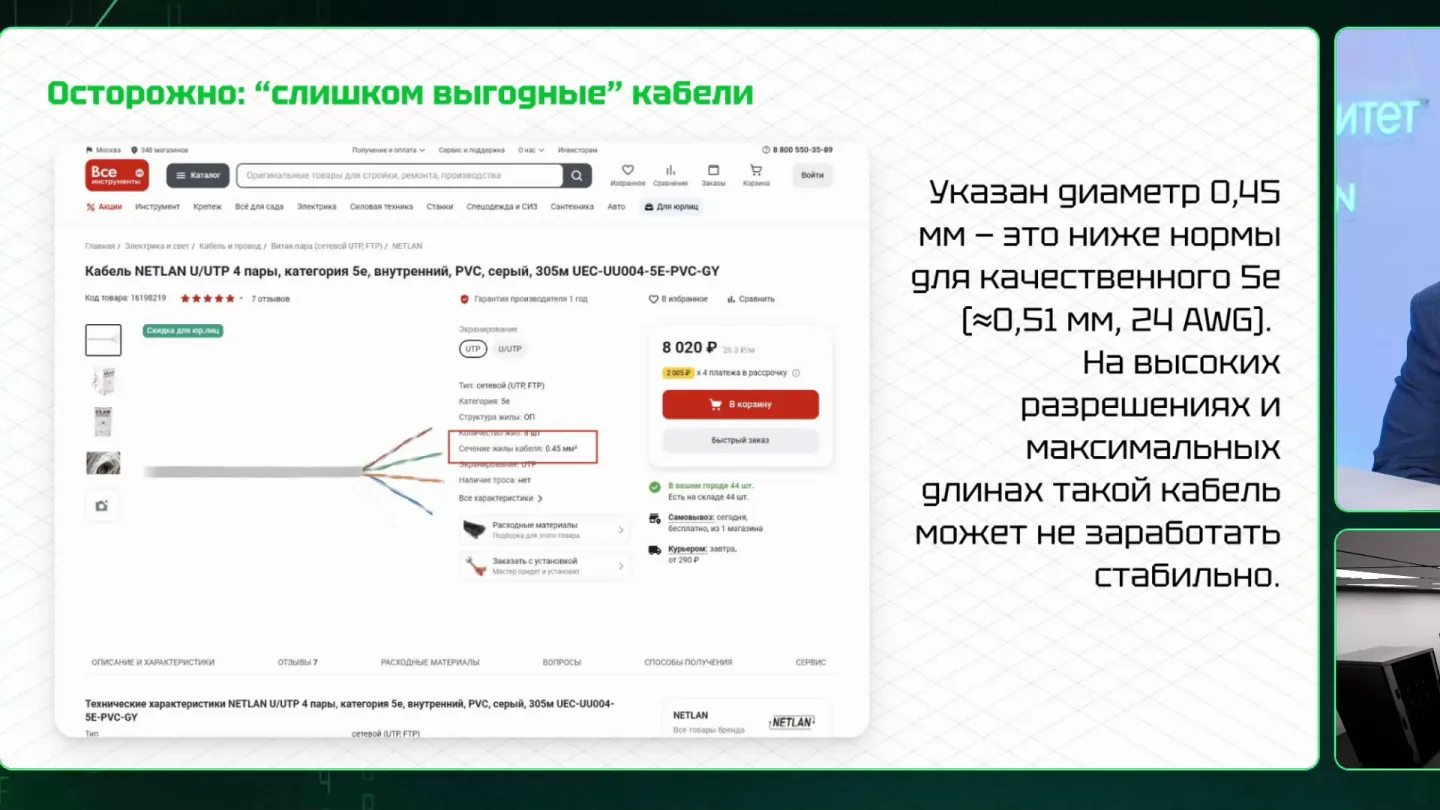

Тонкие жилы и старение контактов

Даже если кабель не CCA или CCS, уменьшенный диаметр жилы остается фактором риска. Линия на 0,45 мм или 0,4 мм может дать меньшее ухудшение, чем омедненный проводник, но запас по дальности все равно снизится. При обращении в сервис или к поставщику первый вопрос будет простым: соответствует ли линия требованиям спецификации. Если кабель или монтаж не соответствуют, претензия по оборудованию теряет основание.

Почему омедненный кабель может отказать через годы

Проводник работает вместе с разъемом. Контакты разъема рассчитаны на медь: ножи прорезают оболочку и формируют соединение, в котором медь с медью не создает проблемной гальванической пары. В омедненном кабеле после прорезания покрытия контакт может работать уже не с медью, а с алюминием или сталью и материалом ножа.

Со временем такой контакт окисляется. Через 3-4 года характеристики могут заметно ухудшиться, а через 5 лет линия способна перестать работать полностью. Поэтому аргумент "сейчас сигнал есть" недостаточен для профессиональной инсталляции. В проекте нужно учитывать не только запуск объекта, но и стабильность через несколько лет эксплуатации.

Практические выводы для проектов KVM и AV

Совместимость нужно проверять как систему, а не как набор отдельных устройств. Если проект строится на HDBaseT, линия должна соответствовать требованиям single cable или заранее согласованным исключениям. Если используется IP-KVM или AV-over-IP, сеть проектируется под непрерывный мультимедийный трафик, а не по остаточному принципу от офисной инфраструктуры.

Перед закупкой и монтажом стоит зафиксировать пять параметров: реальные режимы из спецификации, тип технологии передачи, категорию и состав кабеля, качество разъемов и допустимую дальность для конкретного разрешения. Отдельно нужно проверять маркировку CCA, CCS, AWG, диаметр жилы, экранирование и список рекомендованных кабелей. Такая проверка занимает меньше времени, чем поиск причин на объекте, где оборудование формально исправно, но линия не соответствует условиям работы.
