Структура и основные преимущества системы видеотрансляции TNTv

Материал содержит видеозаписи по теме «Структура и основные преимущества системы видеотрансляции TNTv».

РЕ
Редакция КОЛАН
Инженерная база знаний
20 июля 2026 г.12 мин чтения
Спросить агента об этомПодобрать состав под ваш проект

Система видеотрансляции TNTv очень проста в понимании и состоит из нескольких основных устройств: контент-плееров, медиасерверов SX, MMS передатчиков, MMS приемников и SMM коммутаторов. Все остальные устройства являются второстепенными и необходимы для обеспечения дополнительных функций.

Для удобства восприятия информации о системе она разбита на тематические разделы, в которых указанно оборудование, необходимое для осуществления указанного действия, и основные его преимущества.

Структура системы TNTv Digital Signage

Основные преимущества

Создание контента

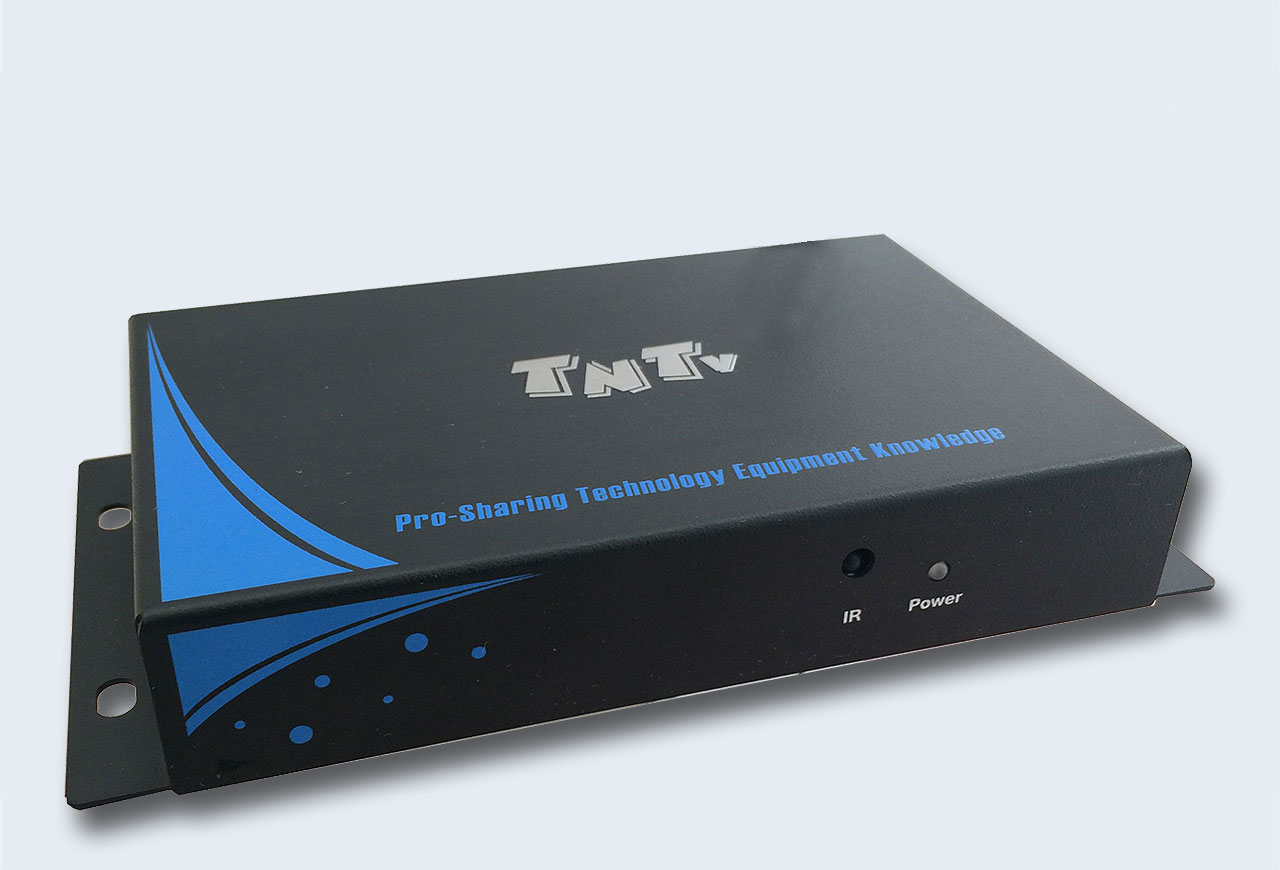

Используемое оборудование: Контент-плееры

Преимущества:

  • Два независимых канала трансляции - VGA и HDMI - позволят вам в один момент времени транслировать на двух разных экранах два совершенно разных видеоконтента. Экраны могут быть абсолютно разными как по разрешению, так и по ориентации (книжная или альбомная), т.к. каждый канал настраивается индивидуально.
  • Высокое разрешение - канал HDMI: 1920х1080, канал VGA: 2048×1152 (16:9) / 2048×1536 (4:3).
  • Произвольное расположение контента на экране - исходный контент можно располагать не только в любом месте экрана, но и в разных слоях. Благодаря этому для достижения различных эффектов можно накладывать контент друг на друга. А настройка размеров контента, прозрачного цвета фона, общей п розрачности, переходных эфектов и т.д. добавит еще больше возможностей при создании видеороликов.
  • Полностью удаленное управление - не важно, где находитесь вы или контент-плеер, вам доступен весь функционал контент-плееров в любой точке мира через интернет.
  • Встроенное программное обеспечение - русскоязычное ПО, встроенное в контент-плеер, имеет интуитивно понятный интерфейс. Никаких специальных навыков или специализированного ПО не потребуется для создания вашего видеоконтента. Любой компьютер и несколько минут времени - это все, что вам потребуется.
  • Большой объем хранения данных - 320Гб для хранения ваших исходных материалов. Этого объема достаточно для хранения 10-ти двухчасовых фильмов 1080P в высочайшем качестве или 150000 фотографий 1920х1080 в формате JPEG.
  • Разнообразие исходных данных -

Ticker - тексты, новостные ленты в форматах RSS и XML

Image - картинки в форматах JPG, BMP, PNG, ICO, GIF

Video - видео в форматах MPEG 1/2/4, AVI, WMV, DivX, VOB, MOV, VC-1, H.264, RM, RMVB, MKV

Audio - аудио в форматах MIDI, MPEG-1-Audio LayerII (MP2), MP3, WAV, WMA

Flash - флеш-анимации в формате SWF, FLV

HTML - любые документы в формате HTML (например, документы MS Word, таблицы MS Excel и т.п.)

WEB - HTML страницы и сайты в режиме он-лайн

PDF - многостраничные документы в формате PDF

TV-тюнер (опционально) - аналоговое и цифровое телевидение (DVB), внешние видеоисточники

Stream - потоки в форматах UDP, RSTP, MMS

  • Полная поддержка основных WEB технологий и HTML документов - для их отображения используется встроенный полнофункциональный браузер, поэтому у вас нет ограничений при создании HTML документов или отображении WEB страниц. Для создания контента вы можете использовать все возможности WEB тхенологий.
  • Шаблоны проектов - в комплекте поставки идет большое количество шаблонов проектов по различным тематикам, выполненных профессиональным дизайнером. Вам останется только вставить в них свои материалы, и профессиональный видеоконтент готов. Основа шаблона - фон, стилизованный под соответствующую тематику. В шаблоне предусмотрены места для размещения вашей информации: текстов, картинок, логотипов, видео, он-лайн информации и т.д.
  • Трехуровневая система доступа - три типа пользователей: администратор, дизайнер и аудитор. У каждого типа пользователей свои права при работе с контент-плеером. Администратор имеет полный доступ, дизайнер имеет доступ к созданию и трансляции видеоконтента, а аудитор может работать только с логами и отчетами о трансляции.

Организация расписания трансляции

Используемое оборудование: Контент-плееры

Преимущества:

  • Гибкая настройка расписания трансляции - расписание задается простым размещением нужных вам сценариев или контента в календаре и на шкале времени. Рассписание можно задать на неограниченный период времени. В любой момент времени вы можете изменить расписание, дополнить его или поверх существующего наложить новое, не удаляя старое. И все внесенные вами изменения мгновенно отобразятся на экранах.
  • Экспорт и импорт расписаний - для удобства работы вы можете экспортировать различные расписания трансляций и при необходимости загружать их обратно, таким образом вы можете оперативно менять текущее расписание трансляции.
  • Расписание работы контент-плеера - если у вас нет необходимости в круглосуточной работе контент-плеера, вы можете задать ему время включения и выключения, тем самым сэкономите электроэнергию.

Трансляция контента

Используемое оборудование: Контент-плееры

Преимущества:

  • Три режима работы каналов трансляции:

Independent - в каждый канал транслируется свой контент

Combine - режим трансляции «видеостена». Два экрана можно объединить и получить единое пространство для отображения вашего контента. Ориентация и расположение экранов настраиваются так, как вам необходимо

Clone - трансляция одинакового видеоконтента в оба канала

  • Автоматическое переключение режимов каналов трансляции - возможность совмещения в одном расписании видеоконтента с разными режимами трансляции
  • Круглосуточная работа - контент-плеер предназначен для работы в режиме 24х7
  • Экстренные сообщения - позволят экстренно вывести на экран поверх транслируемого видеоконтента необходимую информацию. Сообщения можно подготовить заранее или создать он-лайн. Сообщение выводится в виде окна с заголовком и текстом самого сообщения
  • Информационные сообщения - позволят вывести на экран поверх транслируемого видеоконтента, необходимую вам информацию. Сообщения можно подготовить заранее или создать он-лайн. Сообщение выводится в виде бегущей строки, располагающейся внизу, вверху или посередине экрана
  • Встроенная система самодиагностики - позволяет контролировать состояние контент-плеера по заданным параметрам и в случае их превышения извещать вас об этом информационными сообщениями
  • Управление внешними устройствами - контент-плеер посредством команд через RS232- интерфейс может управлять внешними устройствами (например, включить или выключить подключенный к нему экран). Команды могут быть отданы оператором или отработаны автоматически по расписанию
  • Не требует постоянного сетевого соединения - сетевое соединение необходимо только для загрузки контента или работы с самим контент-плеером. Во время трансляции контент-плеер абсолютно автономен, вся необходимая информация находится в нем (кроме он-лайн данных)
  • Синхронизация времени - синхронизация времени может осуществляться как при помощи NTP серверов, так и с помощью медиасерверов TNT
  • Логи и отчеты о проигрывании - отчет о трансляции каждого отдельного элемента записывается в логах системы. Вы можете проанализировать, что и когда у вас транслировалось, или предоставить подробный отчет вашему рекламодателю. При необходимости контент-плеер может высылать на указанные адреса снимки экрана с установленной частотой съемки

Передача и коммутация видеосигналов от их источников к устройствам отображения.

Централизованный контроль и управление сетью видетрансляции

Используемое оборудование: MMS передатчики, MMS приемники и SMM коммутаторы

Преимущества

  • Универсальность - система подходит как для небольших инсталляций, так и для больших распределенных сетей видеотрансляции
  • Масштабируемость - система легко масштабируется путем добавления в нее MMS передатчиков, MMS приемников или SMM коммутаторов
  • Неограниченное число подключений - количество MMS передатчиков, MMS приемников и SMM коммутаторов не ограничено.
  • Передача сигналов по LAN - передача сигналов от источника к устройству (или устройствам) отображения (мониторам, телевизорам, проекторам и т.п.) осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов), используя Gigabit Ethernet (1000Base-T) и протокол TCP/IP (HD Over IP)
  • Максимальное разрешение видеосигнала - 1920х1080 (1080P)
  • Передача вспомогательных сигналов - в зависимости от моделей передатчиков и приемников вместе с видеосигналом (включая звук) возможна передача RS232, USB, ИК сигналов и сигналов от микрофона
  • Быстрая и произвольная коммутация видеоканалов - нет ограничений на соединения передатчиков и приемников: один к одному, один ко многим, многие ко многим. Легкий и интуитивно понятный интерфейс позволяет быстро осуществлять необходимую коммутацию каналов
  • Кроссинтерфейсная коммутация источников видеосигнала и устройств их отображения -система позволяет коммутировать источники видеосигналов, имеющие один видеоинтерфейс, с устройствами отображения, имеющими другой интерфейс. Например, к источнику с интерфейсом VGA можно подключить устройства отображения с интерфейсами VGA, HDMI или DVI-D (через адаптер) или наоборот, причем в любых сочитаниях
  • Управление всеми передатчиками и приемниками из единого центра - единый центр управления сетью видеотрансляции
  • Объединение приемников в группы и работа с группами - для удобства работы устройства, транслирующие одинаковый контент, можно объединять в группы и работать сразу с группами, а не с каждым устройством отдельно
  • Объединение множества экранов в единые пространства отображения (видеостены) - нет необходимости покупать специализированное оборудование для коммутации видео и отдельно для формирования видеостен. Единое унифицированное решение для всех случаев
  • Идентификация устройств в сети видеотрансляции - каждому устройству в системе можно задать свое имя для легкой и быстрой его идентификации
  • Индикация типа подключенного оборудования к порту SMM коммутатора - в системе управления каждый порт SMM коммутатора имеет цветовую маркировку исходя из типа подключенного к нему оборудования (передатчик, приемник, SMM коммутатор, ethernet устройство)
  • Он-лайн мониторинг состояния сети видеотрансляции - постоянный и непрерывный контроль за сетевыми соединениями и статусами передатчиков и приемников, что позволяет в кратчайшие сроки обнаружить и устранить перебои в трансляции
  • Включение/выключение трансляции (для каждого устройства отображения) - возможность включить/выключить видеовыход на MMS приемнике, что позволяет оперативно прервать/возобновить трансляцию
  • Сохранение неограниченного количества различных шаблонов - система позволяет сохранять различные шаблоны: трансляций, видеостен, групп для оперативного их переключения

Формирвание пространств отображения (видеостены)

Используемое оборудование: MMS передатчики, MMS приемники, SMM Коммутаторы

Преимущества

  • Размер видеостен - максимальный размер одной видеостены 16х16
  • Простота и легкость настройки и управления - настройка видеостен очень проста и интуитивно понятна, поэтому эта процедура занимает минимальное количество времени
  • Один SMM коммутатор на 15 видеостен - один SMM коммутатор может сформировать до 15-ти различных видеостен
  • Максимальное разрешение исходного видеосигнала - 1920х1080 (1080P)
  • Формирование видеостен произволных форм и размеров, полиэкранных и art-видеостен - нет огранчений на форму видеостен или на расположение в ней устройств отображения
  • Точная настройка видеостен, учитывая их формы, а также размеры, расположение и толщину рамок экранов, их составляющих - для создания сложных по форме видеостен, где необходимо учитывать размеры экранов, толщину их рамок, расположение относительно друг друга и т.д.
  • Масштабирование и кадрирование изображений - необходимо для точной настройки изображения, а также для отображения любой его области на мониторах одной группы
  • Сохранение неограниченного количества шаблонов видеосен - система позволяет сохранять различные шаблоны видеостен для оперативного управления ими
  • Полностью законченное решение - устройства для доставки видеосигналов от SMM коммутатора к устройствам отображения (MMS приемники) являются частью ситемы. Никаких дополнительных устройств для организации видеостен не требуется.

Централизованное управление контент-плеерами

Используемое оборудование: Медиасерверы SX

Преимущества:

  • Полностью удаленное управление - не важно, где находитесь вы или медиасервер, вам доступен весь его функционал в любой точке мира
  • Круглосуточная работа системы - медиасерверы предназначены для работы в режиме 24х7
  • Отображение общей информации и статуса контент-плееров:
  • Время и дата последнего обновления информации
  • Название группы или контент-плеера
  • Название транслируемого в данный момент сценария (видеоконтента)
  • Статус контент-плеера (вкл./выкл./ожидание)
  • Свободное место для хранения исходных данных
  • Режим трансляции и т.д.
  • Групповая настройка параметров - нет необходимости настраивать каждый контент-плеер отдельно, эту операцию можно выполнить сразу с группой (или группами)
  • On-Line контроль трансляций - позволяет в реальном времени следить за транслируемым видеоконтентом. Достаточно нажать кнопку, и снимок экрана (или экранов) выбранного контент-плеера появится на вашем мониторе
  • Распределение расписаний трансляций - поскольку разным плеерам или их группам бывают необходимы разные расписания трансляции, то медиасервер имеет возможность создавать неограниченное количество различных расписаний и загружать их на нужные контент-плееры и/или их группы
  • Вывод экстренных и информационных сообщений - позволит экстренно вывести на экран поверх транслируемого видеоконтента необходимую информацию. Команда может отдаваться как одному, так и сразу группе (или группам) контент-плееров
  • Управление внешними устройствами - медиасервер, также как и контент-плеер, посредством команд RS232 может управлять внешними устройствами или транслировать эти команды контент-плеерам, например, управлять устройствами коммутации и передачи видеоконтента
  • Управление трансляцией - если по каким-либо причинам необходимо остановить трансляцию, то это делается одним нажатием кнопки, вторым нажатием - трансляция возобновляется
  • Управление службами контент-плееров - наиболее частые операции (включить, выключить и т.п.) вы можете выполнять одним кликом
  • Синхронизация по времени - в медиасервер встроена функция NTP сервера, это позволит вам синхронизировать по времени все ваши контент-плееры
  • Минимизация передаваемых данных от сервера к контент-плеерам - при передаче данных (контента, расписания, команды и т.д.) передаются только изменения относительно текущего состояния данных, тем самым минимизируется трафик, что крайне важно при отсутствии качественных и/или высокоскоростных каналов связи

Подробнее о системе

Необходимость применения контeнт-плееров TNT в решениях Digital Signаge
