Система видеотрансляции TNTv Digital SignageСети цифровых информационно-рекламных вывесок, или Digital Signage, служат эффективным средством доставки и визуализации различного контента: слайдов, видеороликов, регулярно обновляемого текста и пр.
Ниже представлено комплексное решение для реализации различных проектов Digital Signage: система TNTv. Она включает в себя полный набор необходимого оборудования и ПО для организации полного цикла проекта, начиная от создания рекламно-информационного видеоконтента и заканчивая его трансляцией на различные устройства отображения.
Сети цифровых информационно-рекламных вывесок, или Digital Signage, служат эффективным средством доставки и визуализации различного контента: слайдов, видеороликов, регулярно обновляемого текста и пр. Их основное преимущество - контекстно-зависимое и целевое представление рекламной, справочной, разъяснительной и прочей информации, что и обеспечивает высокую эффективность -- требуемый контент отображается в нужном месте и в нужное время. Примеры использования систем Digital Signage -- это информационные табло в государственных, медицинских, образовательных учреждениях, в банках, на транспорте; реклама в торговых центрах или на улицах; трансляция спортивных мероприятий в спорт-барах и кафе и т.д.
Комплексным решением для реализации различных проектов Digital Signage является система TNTv, дистрибьютором которой является компания КОЛАН. Система включает в себя полный набор необходимого оборудования и программного обеспечения для организации полного цикла проекта, начиная от создания рекламно-информационного видеоконтента и заканчивая его трансляцией на различные устройства отображения (телевизоры, мониторы, проекторы, видеостены, уличные экраны и т.д.).
TNTv также позволяет создавать и интерактивные системы видеотрансляции, активаторами действий в которых может служить прикосновения пользователя к заданным областям экрана, координаты GPS, непосредственное управление пользователем транслируемой презентацией (посредством мыши, клавиатуры, презентационных устройств и т.п.), что значительно расширяет возможные сферы ее применения.
Модульная структура и гибкая настройка позволяют сделать систему видеотрансляции, созданной именно под задачи конкретного заказчика, что позволит достичь максимальной эффективности при ее эксплуатации. Система позволяет реализовывать проекты различного уровня - создавать как небольшие инсталляции, так и большие распределенные системы.
Простой и интуитивно понятный интерфейс, для работы с которым не требуется обучение или специальные навыки, позволяет работать с системой пользователям, обладающим минимальными навыками работы на компьютере. При этом результаты их работы будут профессиональными.
Компоненты системы
Основные функции, выполняемые компонентами системы, следующие:
- Создание видеоконтента.
- Трансляция контента по заданному расписанию.
- Распределение и доставка контента к системам отображения.

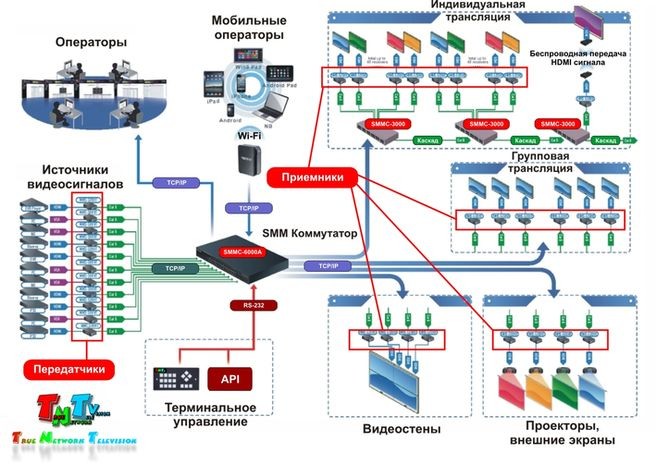

Рис.1 Принципиальная структурная схема системы видеотрансляции TNTv - Digital Signage
Рассмотрим, с помощью какого оборудования, реализуются перечисленные функции.
Контент-плееры
Контент-плеер - это устройство, предназначенное для хранения исходных данных, создания и трансляции аудио-видео-контента (видеороликов) в реальном времени по заданному расписанию. Контент-плееры TNT - это законченное решение, включающее в себя необходимую аппаратную и программную части и может использоваться также самостоятельно, а не только в составе системы TNTv.

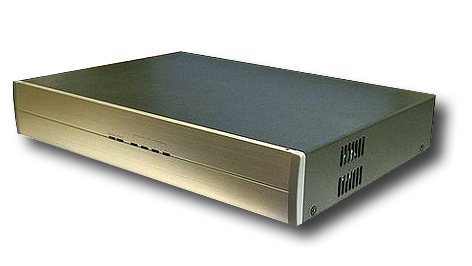

Рис.2 Контент-плеер TNT-325M-TW.

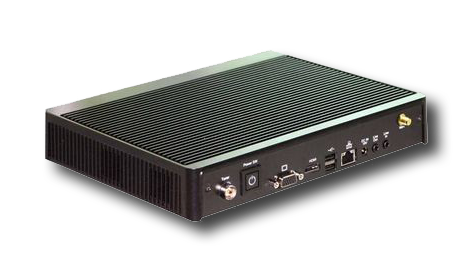

Рис.2 Контент-плеер TNT-188H (новый).
Контент-плеер (с программным обеспечением TNTv CDMS, USB ключом и базовой лицензией).
В отличие от обычных медиаплееров, которые способны транслировать только заранее подготовленные файлы с видео, контент-плеер (или Hyper Media Player -- HMP) способен объединять на одном экране в реальном времени и выводить в заданной последовательности и с необходимыми эффектами разнообразные исходные данные: видео, картинки, тексты, флеш-анимацию, ленты новостей RSS, PDF-файлы, ТВ-каналы и "живое видео", HTML-документы, WEB-страницы, звук, разнообразную «on-line» информацию и многое другое.
В системе TNTv могут использоваться контент-плееры следующих типов:
- офисные;
- промышленные;
- с LCD-монитором (интерактивные);
- для улиц и транспорта (интерактивные).
Медиасерверы
Медиасервер TNT-SX - сетевое программно-аппаратное устройство, предназначенное для хранения исходного контента, создания из него рекламного, информационного или развлекательно видеоконтента (видеороликов) и управления большим количеством контент-плееров.

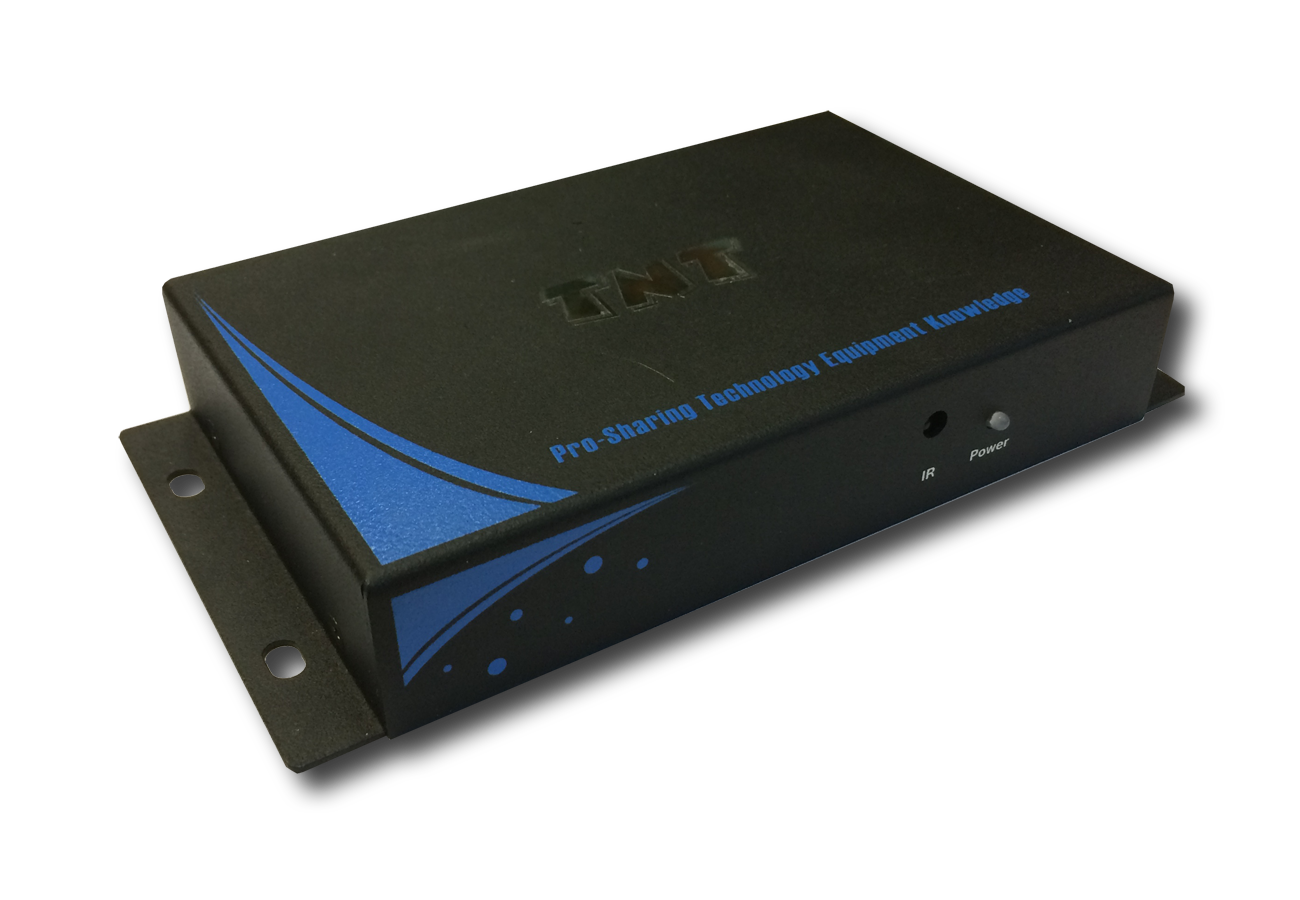

Рис. 3. Медиасервер TNT-Server-SX-1000
По своему функционалу медиасервер частично «пересекается» с контент-плеером, но у него отсутствует функция трансляции видеоконтента, поскольку основная задача этого компонента - управление контент-плеерами.
С помощью медиасервера можно настраивать большое количество контент-плееров одновременно, управлять ими, задавать множество различных расписаний трансляций и т.д. Для удобства работы можно объединять контент-плееры в группы и далее производить необходимые вам операции со всей группой.
Оборудование для распределения и доставки контента к устройствам отображения.
В портфель продуктов TNT входит широкий набор устройств, обеспечивающих коммутацию видеосигналов, их разветвление (передача сигнала от одного источника на несколько устройств отображения одновременно), а также увеличения дальности передачи сигнала на расстояние большее, чем позволяет стандарт видеоинтерфейса. Это - видеопереключатели (коммутаторы), видеоразветвители, видеоудлинители. Устройства поддерживают типовые форматы и интерфейсы, такие, как VGA, HDMI, DVI.
Отдельно следует упомянуть видеотрансляцию по обычной сети Ethernet. Для этого применяются специальные Smart Matrix Multimedia коммутаторы (SMMC), а также передатчики и приемники MMS (Matrix Multimedia Solution). Передатчик обеспечивает трансляции видеосигнала (включая звук) в ЛВС, а приемник - его «извлечение» из ЛВС и подачу на устройство отображения (монитор, телевизор, проектор и т.п.). Передача сигналов осуществляется в пределах ЛВС, используя каналы Gigabit Ethernet (1000Base-T) и протокол TCP/IP.
Дополнительно, в зависимости от моделей передатчиков и приемников, вместе с видеосигналом (включая звук), возможна передача потоков с портов RS-232, USB, микрофона и ИК-сигналов. Принципиальное отличие SMM коммутаторов от обычных матричных видеокоммутаторов заключается в том, что они могут не просто коммутировать сигналы, а еще управлять их отображением, создавать единые пространства отображения (видеостены), предоставлять пользователям возможность интерактивного управления своими презентациями и т.д.
Организация видеостен
Входящее в систему TNTv оборудование позволяет строить видеостены не только из специально предназначенных для этого дорогостоящих устройств отображения (видеокубы, бесшовные панели и т.д.), но и из обычных недорогих мониторов и телевизоров.
Для организации видеостены потребуется следующие устройства:
- Передатчики, к которым подключаются источники изображения; Приемники в количестве равном числу устройств отображения в видиостене: 2x2 - 4 приемника, 3x3 -- 9, 4x4 - 16 и т.д. (максимальный размер 16х16);SMM коммутатор (или несколько коммутаторов, если видеостена большая). Форма видеостены может быть любой - в зависимости от количества мониторов и их расположения. Система TNTv позволяет создавать неограниченное количество видеостен.
Особенности системы видеотрансляции TNTv
- Универсальность - система подходит как для небольших инсталляций, так и для больших распределенных сетей видеотрансляции
- Неограниченное количество подключений - система легко наращивается добавлением передатчиков (для источников изображений), приемников (для устройств отображения) или SMM коммутаторов, при этом количество подключаемых передатчиков, приемников и SMM коммутаторов не ограничено.
- Централизованное управление - управление всеми передатчиками и приемниками из единого центра.
- Быстрая коммутация каналов - легкий и интуитивно понятный интерфейс пользователя, позволяет быстро осуществлять необходимую коммутацию каналов.
- Организация видеостен - объединение множества экранов в единые пространства отображения (видеостены). Максимальный размер 16х16.
- Масштабирование и кадрирование - позволяют очень точно настраивать видеостены, учитывая их формы, размеры дисплеев их составляющих и расстояния между ними. На мониторах одной группы можно отображать любые области исходного видеоизображения.
- Неограниченное количество видеостен - система позволяет создавать неограниченное количество видеостен и пространств отображения.
- Быстрая перенастройка системы - в памяти одного SMM коммутатора можно хранить 15 различных схем коммутации, 15 шаблонов видеостен и областей отображения, 15 различных групп устройств отображения для быстрой перенастройки системы.
- Использование LAN - передача сигналов от источника к устройствам отображения (мониторам, телевизорам, проекторам и т.п.) осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов), используя Gigabit Ethernet (1000Base-T) и протокол TCP/IP.
- Неограниченное количество шаблонов - различные схемы трансляции и шаблоны настроек видеостен, можно сохранять в файлах, для их последующей загрузки в SMM коммутаторы и оперативного использования.
