Отказоустойчивый ситуационный центр на IP-KVM TNTv

Задача проекта: отказоустойчивый ситуационный центр

Кейс посвящен крупному ситуационному центру, построенному на оборудовании TNTv для одной из крупнейших государственных компаний. Проект интересен не размером сам по себе, а сочетанием требований: максимальное импортозамещение, работа 24/7/365, резервирование ключевых подсистем, функциональное восстановление при отказах и интеграция IP-KVM с системой управления, электропитанием, сетевым ядром, рабочими местами и видеостеной.

В основе проекта - распределенная IP-KVM архитектура. Источники, рабочие места и система отображения подключаются через передатчики и приемники. Сетевое ядро обеспечивает транспорт, система управления контролирует состояние и права, а резервирование реализуется не только физическим дублированием, но и заранее подготовленными сценариями. Такой подход важен для объектов, где простой рабочего места или панели видеостены может влиять на оперативную работу.

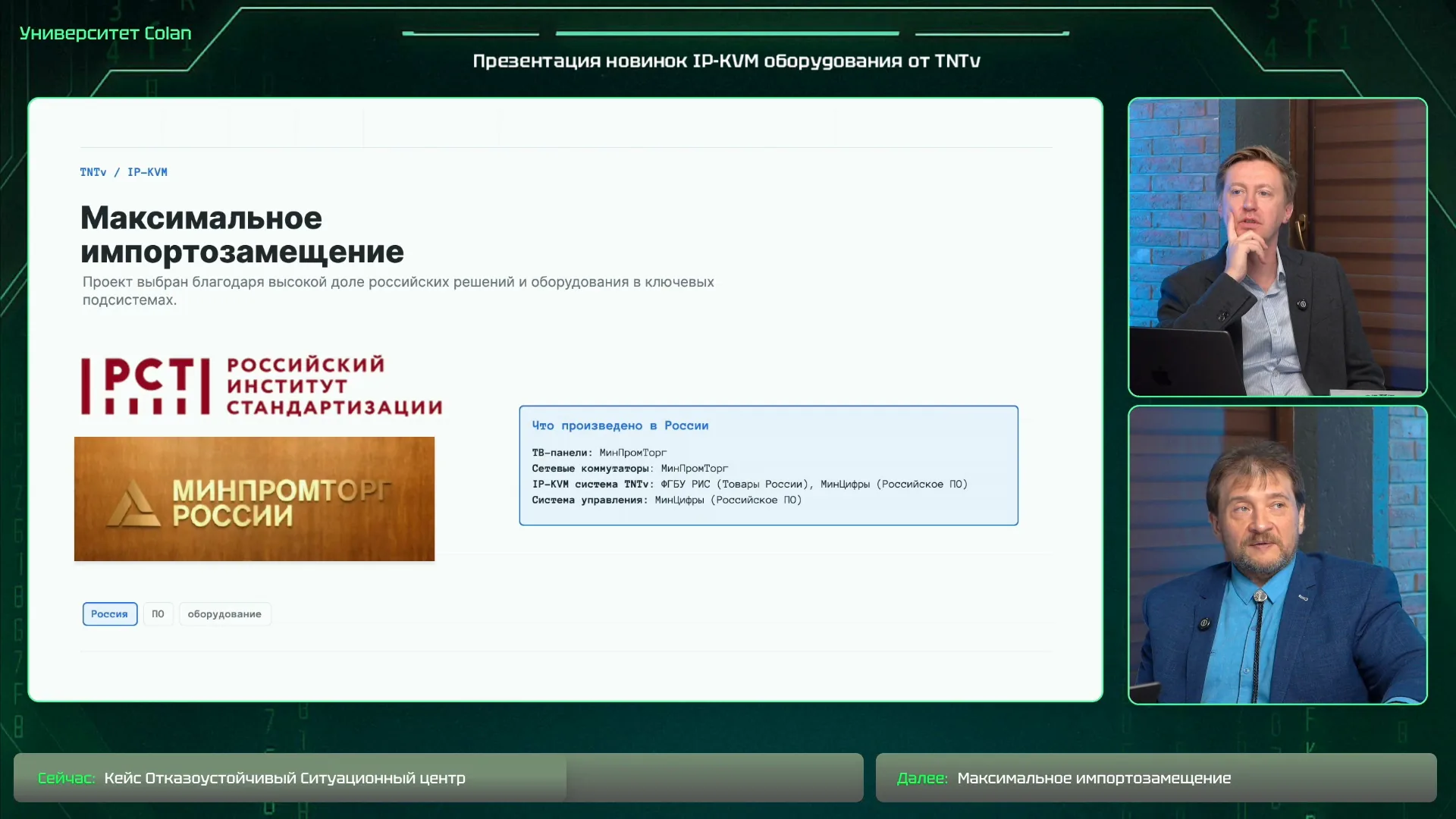

Импортозамещение как проектное требование

Одно из исходных требований заказчика - максимально использовать российские решения. В проекте применялись российская система отображения из реестра Минпромторга, IP-KVM система TNTv российского производства, программное обеспечение из реестра Минцифры, российское сетевое ядро, система управления с российским программным обеспечением и российская система резервирования электропитания.

Важно, что импортозамещение здесь не сводилось к формальной замене бренда. Для ситуационного центра нужно было сохранить функциональность, отказоустойчивость и управляемость. Если российское оборудование не закрывает реальный сценарий, формальное соответствие не решает задачу заказчика. В данном проекте IP-KVM TNTv стал одним из ключевых элементов, так как позволил построить доступ к источникам, резервирование и контроль рабочих мест на российской платформе.

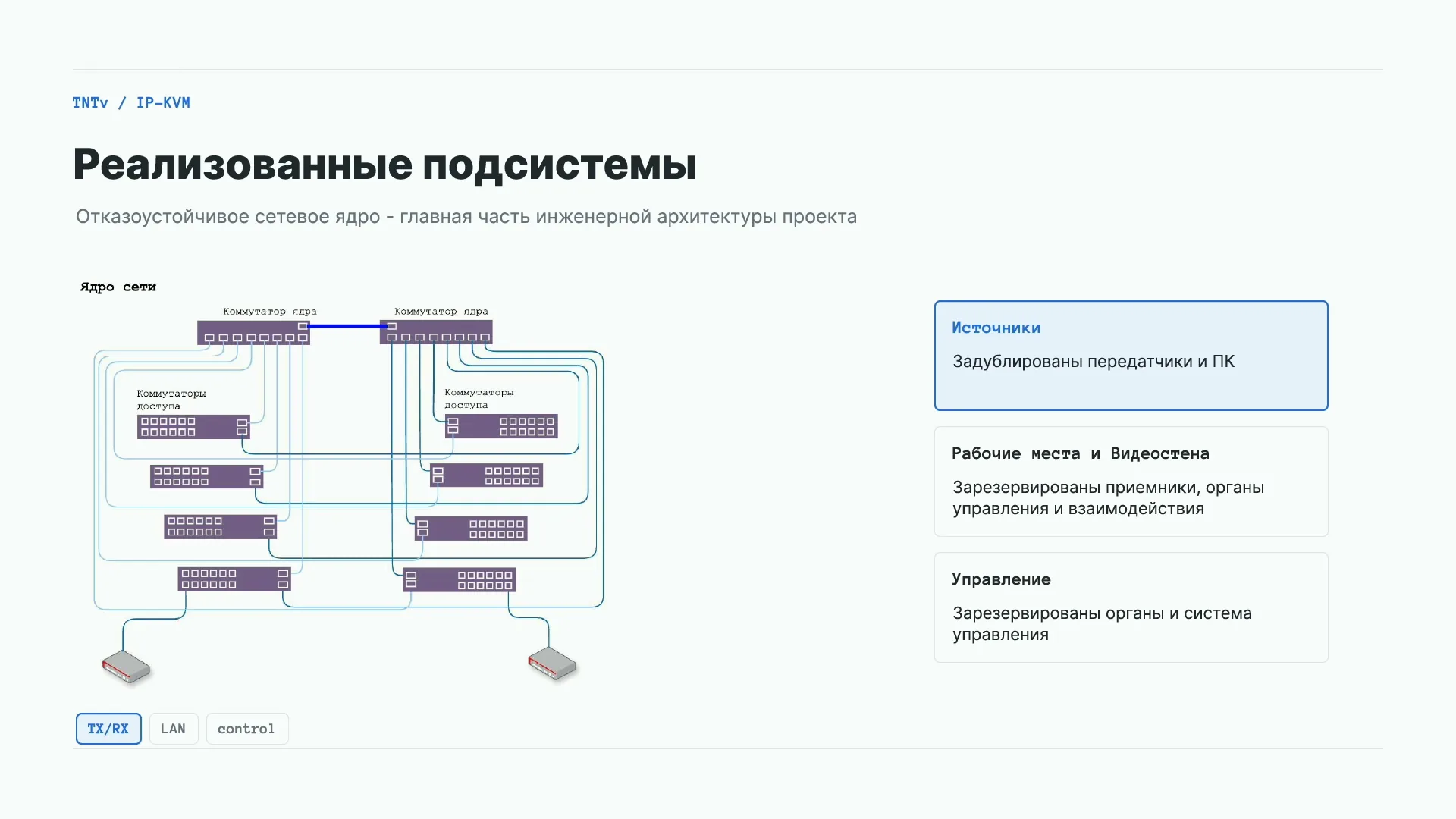

Реализованные подсистемы

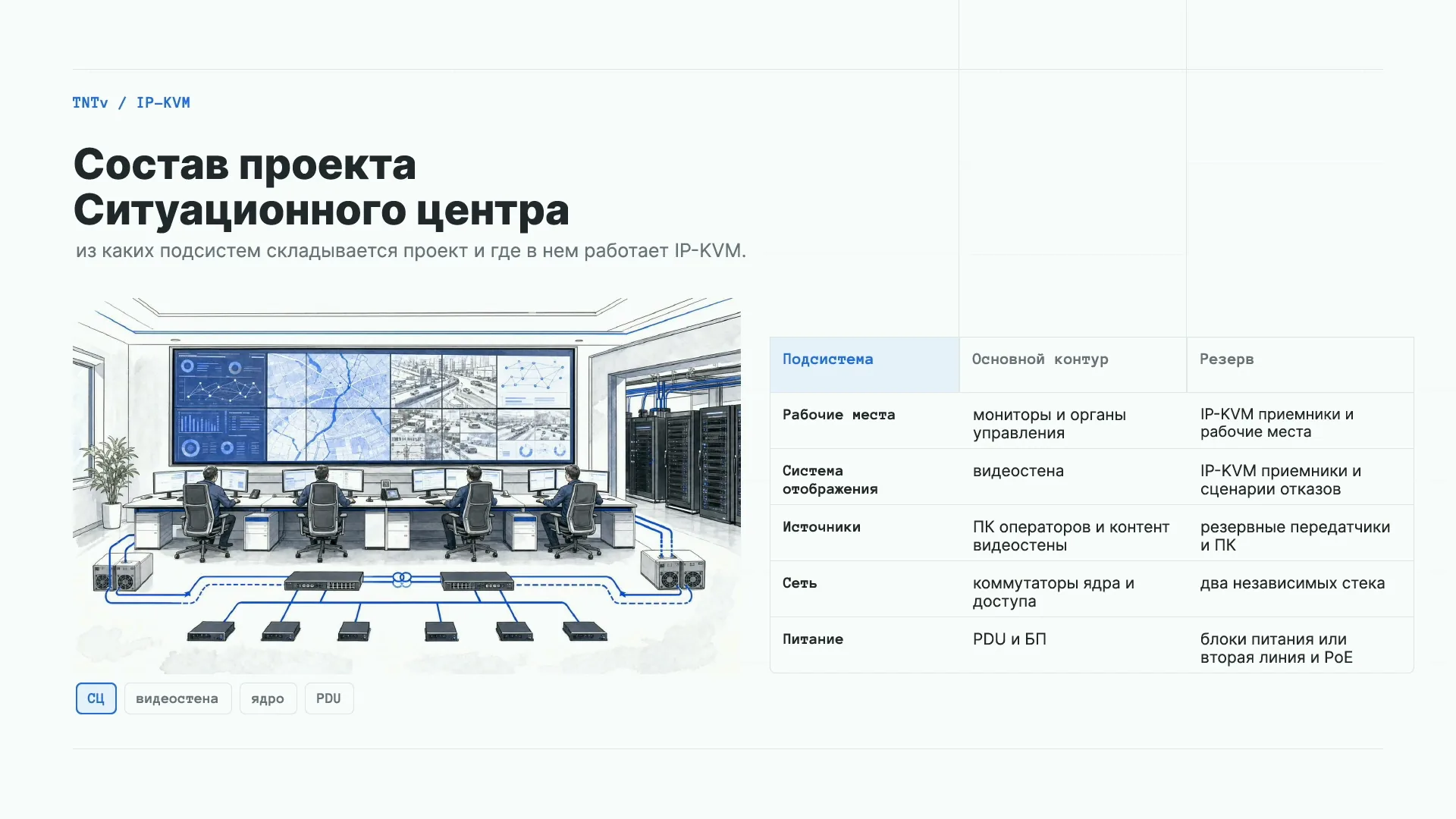

Проект включал несколько основных подсистем: рабочие места операторов, систему отображения на видеостене, ПК операторов и источники контента, сетевое ядро, систему резервирования и мониторинга электропитания, а также систему мониторинга и управления ситуационным центром. Каждая подсистема должна была быть не отдельным островом, а частью общей логики восстановления.

Отказоустойчивое сетевое ядро строилось на коммутаторах ядра и коммутаторах доступа. Источники и ПК операторов подключались через IP-KVM передатчики. Рабочие места использовали IP-KVM приемники, мониторы и органы взаимодействия: клавиатуру, мышь, гарнитуры и элементы управления. Система отображения также работала через приемники, подключенные к панелям видеостены.

Такая архитектура позволяет проектировать центр не по отдельным устройствам, а по функциям. Источник должен быть доступен оператору, видеостена должна продолжать отображение, сеть должна переживать отказ части инфраструктуры, питание должно иметь резерв, а система управления должна понимать, кто работает за конкретным местом и какие действия ему разрешены.

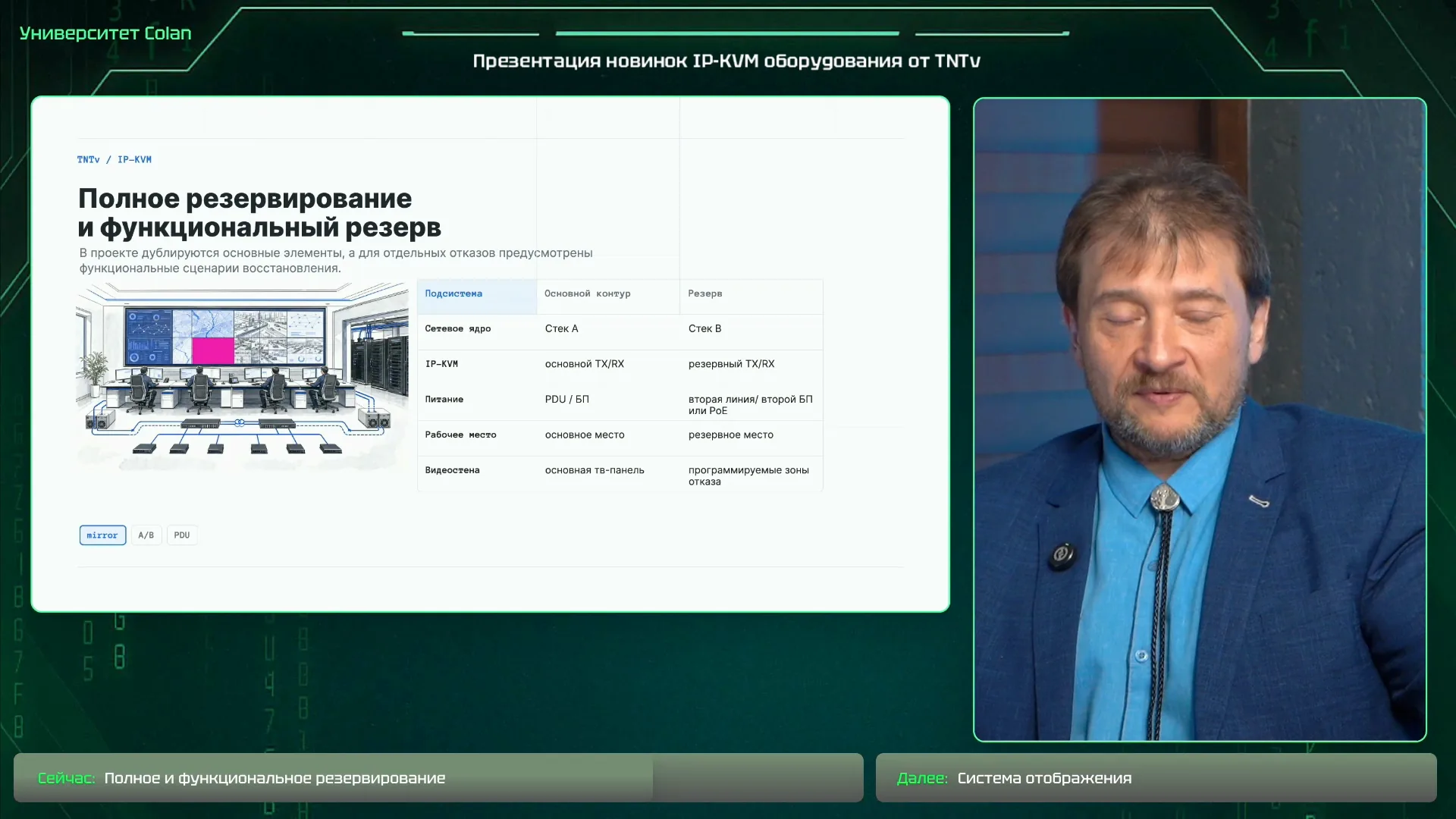

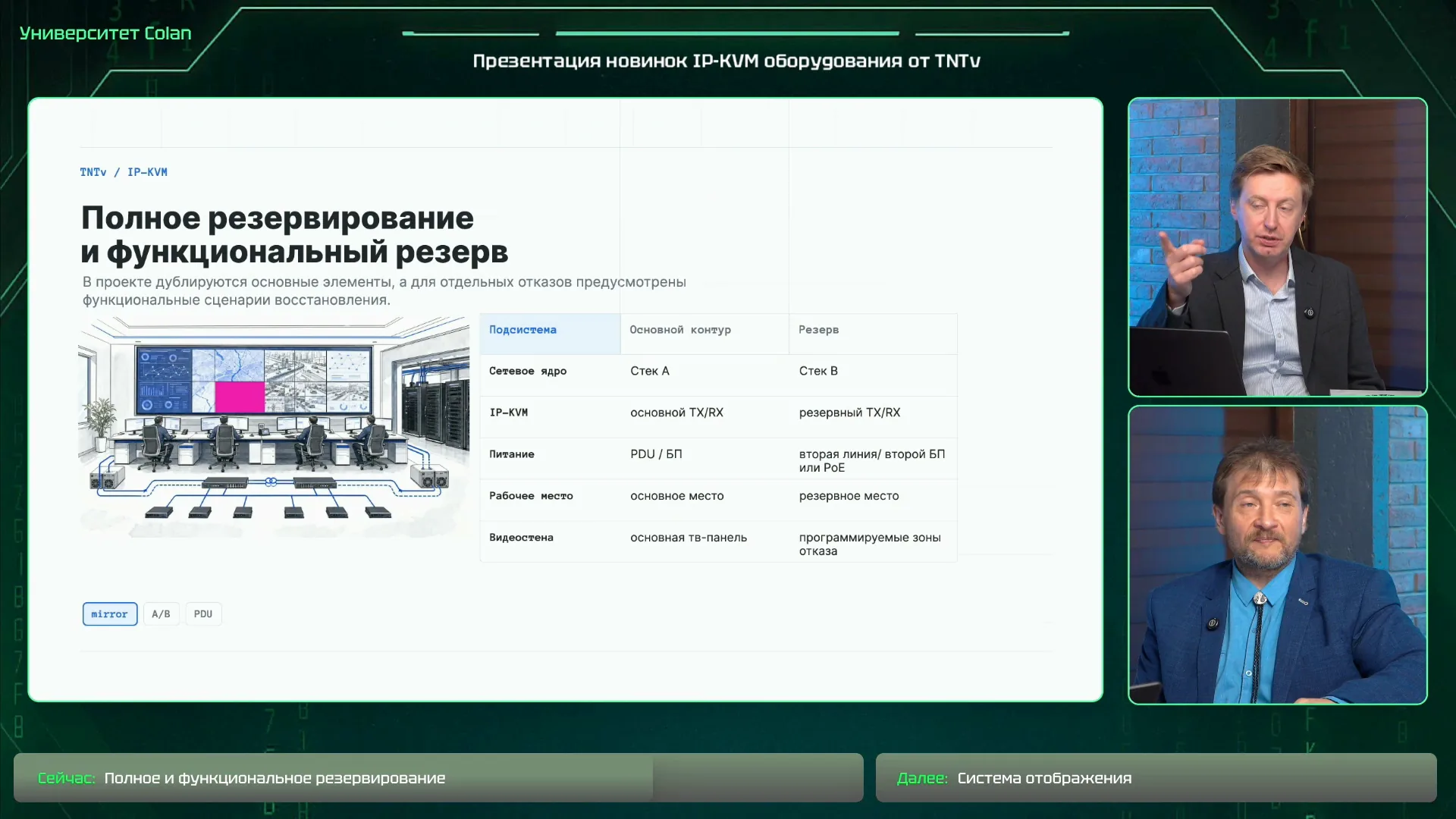

Полное и функциональное резервирование

В проекте применялись два уровня резервирования. Первый - физическое дублирование основных элементов. Второй - функциональное резервирование, когда при отказе элемента без прямого дубля система переводится в заранее предусмотренный режим работы. Такой подход особенно важен для видеостен и рабочих мест, где не каждый компонент целесообразно дублировать один к одному.

Сетевое ядро имело отказоустойчивую структуру с двумя независимыми ядрами. Сетевые интерфейсы IP-KVM устройств использовали SFP-модули. Если модуль выходит из строя, оператор или система управления может переключить работу на резервное IP-KVM устройство, а физическая замена модуля занимает минимальное время. Электропитание обеспечивалось через две PDU, две линии питания, два блока питания и при необходимости коммутаторы питания.

Полное дублирование повышает стоимость проекта, иногда почти вдвое по отдельным подсистемам. Но для заказчиков с высокой ценой отказа это оправдано. Важен не сам факт наличия второго устройства, а возможность быстро и предсказуемо восстановить состояние системы. IP-KVM здесь дает режимы зеркалирования и повторения состояния, которые сложно реализовать обычной AV-коммутацией или программным удаленным доступом.

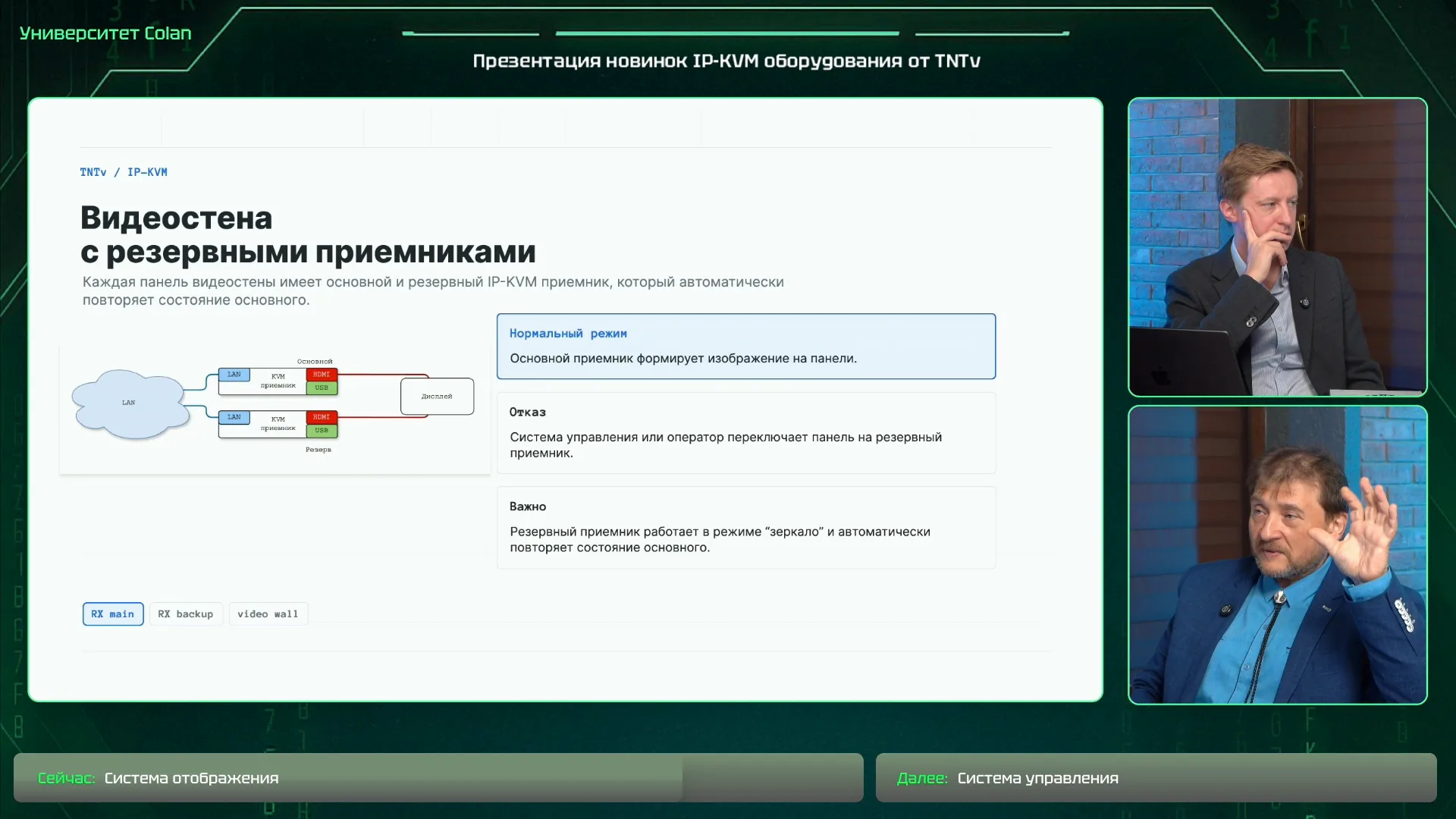

Система отображения и резервные приемники

Видеостена в проекте строилась так, чтобы каждая панель имела основной и резервный IP-KVM приемник. При отказе основного приемника система управления автоматически или по команде оператора переключает трансляцию на резервный приемник, который повторяет состояние основного. За счет этого отказ одного приемника не должен приводить к длительному простою панели.

Для системы отображения также был предусмотрен функциональный резерв: программируемые зоны отказа. Если выходит из строя не приемник, а сама панель видеостены, физически заменить ее мгновенно невозможно. Поэтому видеостена делится на области, кратные панелям. Оператор активирует специальный режим, в котором отказавшая панель исключается из раскладки, а изображение перестраивается на оставшиеся элементы. Функциональность сохраняется, пусть и с измененной геометрией отображения.

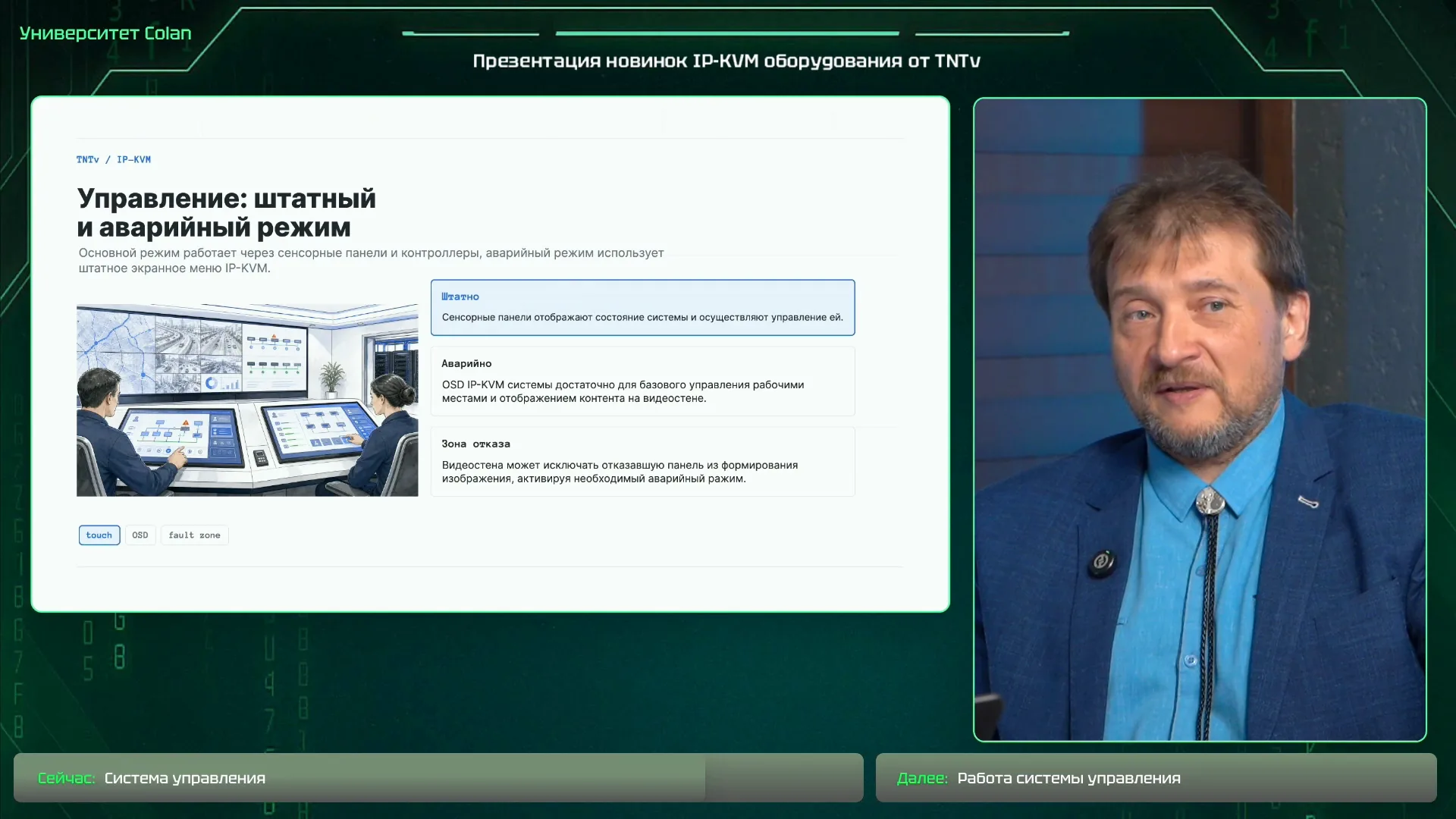

Система управления: штатный и аварийный режимы

Система управления была реализована двумя механизмами. Основной режим - сенсорные панели, процессор и контроллеры управления. Они дают привычный операторский интерфейс, отображают состояние устройств и позволяют запускать сценарии. Аварийный режим использует штатное экранное меню IP-KVM системы. Оно проще и ограниченнее, но достаточно для продолжения работы, если основная система управления недоступна.

В нормальной эксплуатации сенсорные панели установлены на столах операторов. Система постоянно контролирует состояние оборудования и показывает его на экранах управления. Если элемент работает нестандартно или выходит из строя, система автоматически или по команде оператора выполняет действия для восстановления работоспособности. Это может быть переключение приемника, перевод панели на резервный тракт, смена раскладки или активация аварийного режима.

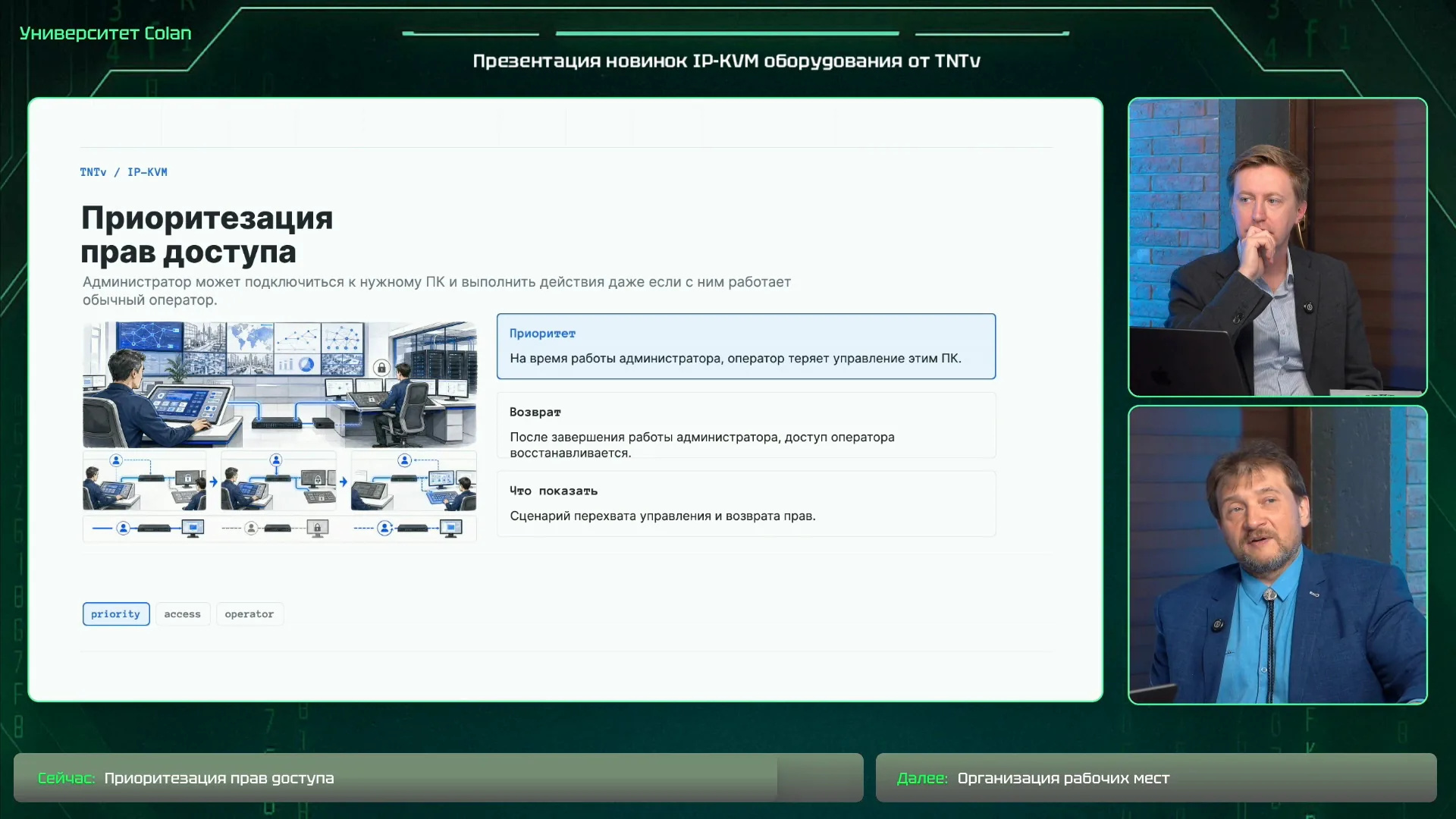

Приоритезация прав доступа

В ситуационном центре была организована приоритезация доступа к ПК операторов и источникам контента. Оперативный дежурный может подключиться к нужному компьютеру и выполнить действия, даже если с этим ПК уже работает обычный оператор. На время работы дежурного оператор теряет возможность управления, но может продолжать видеть изображение. После завершения приоритетного сеанса управление возвращается согласно заданным правилам.

Эта функция важна для объектов с иерархией ролей. Не все пользователи равны: оператор, старший смены, инженер, администратор и дежурный могут иметь разные права. В проекте система управления учитывала, кто авторизован на конкретном рабочем месте, какие источники доступны этому пользователю, какие фильтры применяются и какие действия он может выполнить. Только после этого интерфейс показывал доступные функции.

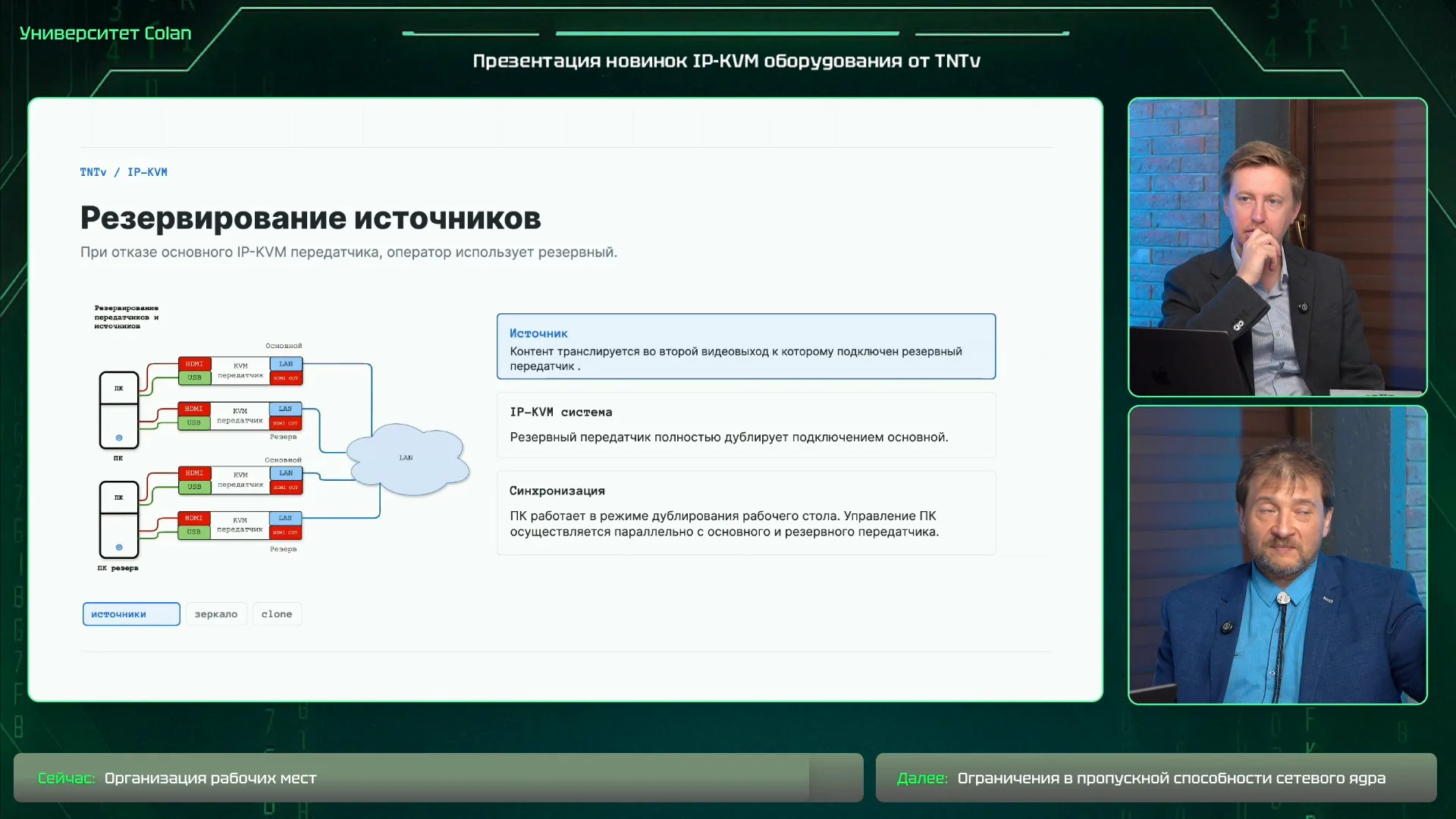

Резервирование источников и рабочих мест

ПК операторов и источники контента имели основные и резервные IP-KVM передатчики, подключенные к разным видеовыходам ПК в режиме дублирования. Рабочие места имели основные и резервные IP-KVM приемники. Использовался режим «зеркало», при котором резервные приемники повторяют состояние основных. Если основной канал недоступен, оператор переключается на резервный и продолжает работу с тем же состоянием.

Для рабочих мест был предусмотрен частичный и полный функциональный резерв. Если выходит из строя ПК оператора, оператор переключается на резервный ПК. Если выходит из строя элемент без локального резерва, например монитор, оператор пересаживается на резервное рабочее место, авторизуется, а IP-KVM система подключает нужный ПК. Если оператор работал не со своим ПК, система управления может активировать синхронизацию рабочих мест и восстановить состояние на резервной позиции.

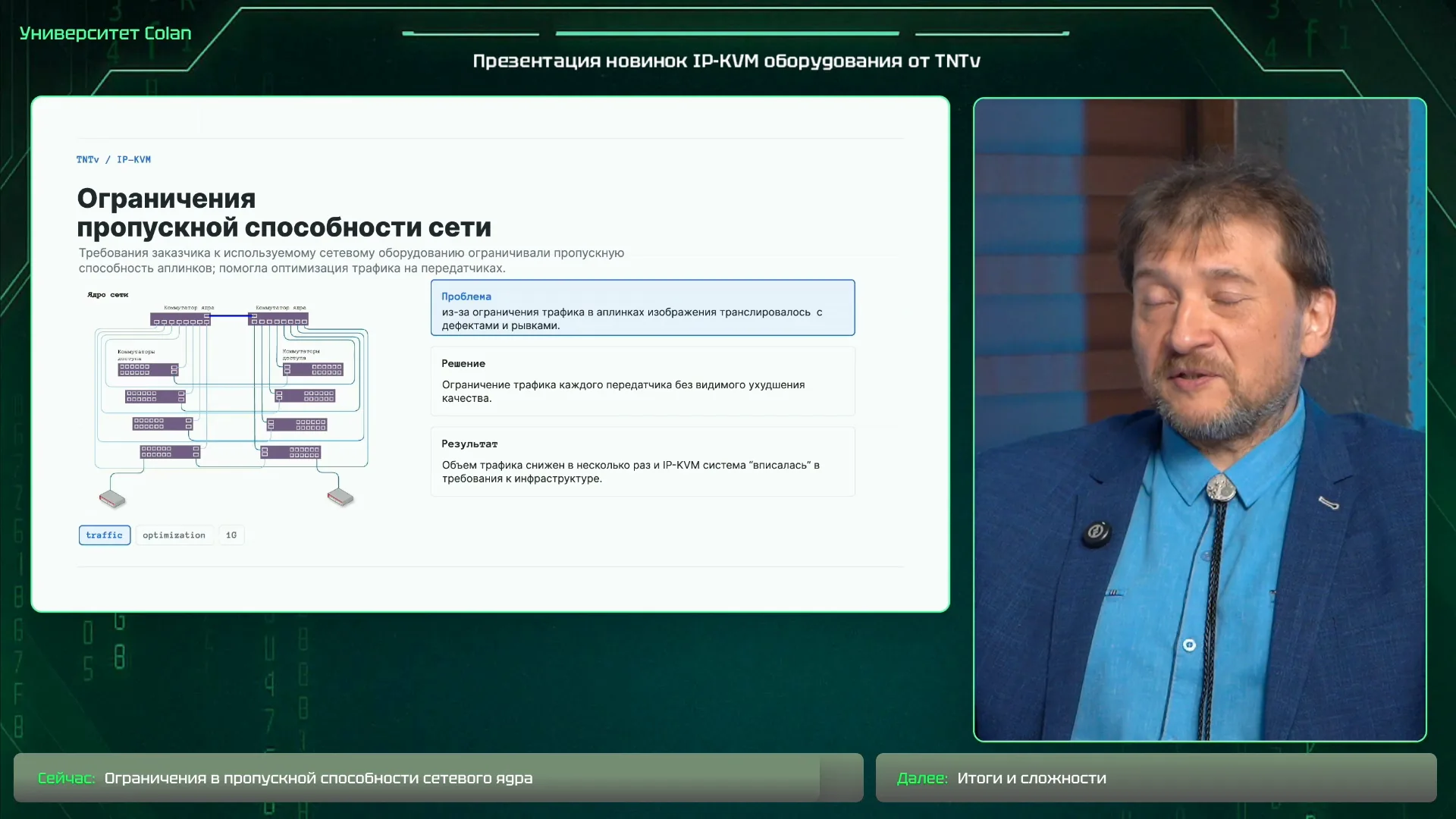

Ограничения сетевого ядра и оптимизация трафика

Проект столкнулся с ограничениями по пропускной способности сетевого ядра. Заказчик задавал конкретные модели коммутаторов и их количество, которые можно использовать. В исходной конфигурации это приводило к дефектам и рывкам изображения при передаче через IP-KVM. Решение нашлось в функции оптимизации трафика на передатчиках TNTv.

Трафик от каждого передатчика был ограничен примерно до 200 Мбит/с. Это снизило нагрузку в 3-4 раза без видимого ухудшения качества изображения. Для крупных центров такая функция принципиальна: сеть не всегда можно заменить на более мощную, особенно если она уже согласована, закуплена или стандартизована заказчиком. Возможность адаптировать видеотрафик к реальной инфраструктуре повышает шанс довести проект до рабочей конфигурации.

Сервисное обслуживание без остановки центра

Отдельный вывод из кейса - обслуживание должно быть частью архитектуры, а не разовым мероприятием после сдачи. Для центра 24/7/365 обновление встроенного программного обеспечения нельзя делать с полной остановкой. Сначала обновляются и настраиваются резервные устройства, затем центр переводится на резервную схему, после этого обновляются основные устройства, а затем система возвращается к основной схеме работы.

Такой порядок возможен только если резервирование действительно работает как проектная функция. Наличие запасного оборудования на складе не равно отказоустойчивости. Отказоустойчивость появляется тогда, когда резервные устройства подключены, настроены, проверены, управляются системой и могут принять рабочее состояние без долгой ручной реконфигурации.

Сценарии отказов как основа архитектуры

Отказоустойчивый ситуационный центр нельзя проектировать только через перечень оборудования. Важнее описать сценарии отказов: что делает система при потере приемника, передатчика, сетевого интерфейса, коммутатора доступа, коммутатора ядра, блока питания, панели видеостены, ПК оператора или основного контроллера управления. Для каждого сценария нужно указать, восстановление происходит автоматически, по команде оператора или силами инженера.

Такой список превращает резервирование из дорогостоящего набора дублей в проверяемую логику. Если есть резервный приемник, но система не знает, когда и как на него переключаться, отказоустойчивость остается ручной. Если резервный приемник находится в режиме зеркала и повторяет состояние основного, переключение становится рабочим сценарием. Разница между этими подходами особенно заметна при круглосуточной эксплуатации.

Для видеостены сценарии должны учитывать разные типы отказов. Отказ приемника можно закрыть резервным приемником. Отказ панели требует функционального обхода, так как физически заменить панель во время смены сложно. Отказ сетевого участка требует переключения маршрута или резервного устройства. Отказ источника может потребовать перехода на резервный ПК или другой видеовыход. Все эти события должны быть описаны в проекте до монтажа.

Ролевая модель и безопасность доступа

Ситуационный центр - это не просто помещение с экранами. В нем есть роли, регламенты и ответственность. Обычный оператор, старший смены, оперативный дежурный, инженер эксплуатации и администратор имеют разные права. IP-KVM система должна учитывать эти права при подключении к источникам, передаче управления, запуске шаблонов и работе с резервными режимами.

В кейсе особенно важна приоритезация доступа. Если дежурному нужно срочно выполнить действие на ПК, он может получить управление поверх обычного оператора. При этом оператор не обязательно теряет изображение, но управление на время ограничивается. Такая логика должна быть понятна участникам процесса: кто имеет право перехватить управление, как фиксируется действие, когда управление возвращается, какие источники недоступны для перехвата.

Система управления должна строить интерфейс не как общий набор кнопок, а как персональный набор доступных действий. Она получает информацию о том, кто авторизован на конкретном приемнике, какие у пользователя права, какие источники разрешены и какие фильтры действуют. Только после этого оператор видит доступные функции. Такой подход снижает риск случайного доступа к чужому источнику и помогает соответствовать требованиям безопасности.

Зеркалирование состояния как отличие KVM-подхода

Один из сильных элементов проекта - режим зеркала для IP-KVM приемников. Резервное устройство не просто включено в сеть и ждет аварии. Оно повторяет состояние основного: выбранный источник, режим работы, параметры подключения. Когда оператор переключается на резервный канал, он не начинает работу заново, а продолжает ее в знакомом состоянии.

Это отличается от многих AV-схем, где резервирование сводится к запасному входу или второму кабелю. В KVM важны не только видео и звук, но и управление, USB, права, состояние пользователя и выбранный источник. Если резерв не знает этого состояния, переключение может занять время и потребовать вмешательства инженера. В ситуационном центре такие задержки нежелательны.

Тот же принцип применяется к рабочим местам. Резервное место должно быть не просто свободным столом, а готовой точкой входа в ту же операционную среду. Оператор авторизуется, система подтягивает нужные права и подключает нужный ПК. Если была активна синхронизация рабочих мест, состояние можно восстановить ближе к тому моменту, на котором работа прервалась.

Экономика отказоустойчивости

Полное резервирование почти всегда повышает стоимость. В некоторых подсистемах оно фактически удваивает количество устройств: основные и резервные приемники, основные и резервные передатчики, два контура питания, два сетевых ядра, резервные рабочие места. Для обычного объекта такая стоимость может быть избыточной. Для ситуационного центра с высокой ценой отказа она становится частью бизнес-обоснования.

Экономику здесь нужно объяснять через последствия простоя. Если оператор теряет доступ к источнику, видеостена перестает отображать критический контент, система управления не видит состояние устройств или невозможно обслужить оборудование без остановки, центр не выполняет свою функцию. Стоимость резервирования сравнивается не с ценой одного устройства, а с ценой остановки процесса, репутационными рисками и затратами на аварийное восстановление.

Функциональный резерв помогает не дублировать абсолютно все. Например, панель видеостены можно исключить из раскладки и перераспределить отображение, если прямое физическое резервирование панели невозможно или экономически нецелесообразно. Такой подход позволяет сосредоточить физическое дублирование там, где оно действительно необходимо, а остальные отказы закрыть сценариями восстановления.

Интеграция с электропитанием и мониторингом

Система резервирования питания в кейсе была отдельной подсистемой, но она тесно связана с IP-KVM. Если приемник, передатчик или коммутатор теряет питание, оператор видит это как потерю доступа. Поэтому питание нельзя проектировать отдельно от KVM-сценариев. PDU, блоки питания, линии электропитания и коммутаторы питания должны быть включены в общую карту отказов.

Мониторинг также должен быть общим. Событие в KVM, событие в сети и событие в питании могут иметь один корневой отказ. Если каждая подсистема показывает только свой локальный статус, оператор или инженер тратит время на сопоставление. В устойчивой архитектуре система управления собирает статусы, показывает понятную причину и предлагает допустимое действие: переключить приемник, перевести панель в резервную зону, активировать аварийное меню, вызвать сервисную процедуру.

Такой уровень интеграции требует дисциплины на этапе проектирования. Нужно заранее договориться, какие статусы передаются, какие события считаются критичными, какие действия автоматические, а какие требуют подтверждения. Не каждое переключение должно выполняться без участия человека: в ситуационных центрах часть решений может быть регламентной и зависеть от роли оператора.

Приемка и эксплуатационные испытания

Приемка отказоустойчивого центра должна включать не только демонстрацию нормальной работы. Нужно проверить отказы. Отключение основного приемника панели, отключение резервного тракта, потеря питания, отказ части сетевого ядра, недоступность управляющего процессора, переход на аварийное меню, перехват управления дежурным, пересадка оператора на резервное рабочее место - все это должно быть частью программы испытаний.

Для каждого испытания нужно фиксировать ожидаемое время восстановления и фактический результат. Если система должна переключиться без видимого пропадания изображения, это проверяется. Если оператор должен продолжить работу после авторизации на резервном месте, это проверяется. Если при отказе панели видеостены активируется специальная раскладка, это проверяется на реальной видеостене, а не только в документации.

Такая приемка кажется трудоемкой, но именно она отличает отказоустойчивую систему от набора резервных устройств. После успешных испытаний эксплуатация получает не только оборудование, но и доказанные процедуры. Это особенно важно для обслуживания: обновление прошивки, замена SFP-модуля, замена приемника или перевод центра на резервную схему должны быть повторяемыми действиями.

Что стоит закладывать в похожие проекты

Для похожих проектов стоит заранее закладывать несколько документов. Первый - матрица источников, рабочих мест и прав доступа. Второй - карта отказов по подсистемам. Третий - схема резервирования сети и питания. Четвертый - регламент переключения на резервные устройства. Пятый - программа приемки с реальными отказами. Без этих документов даже сильное оборудование будет использоваться не полностью.

Также стоит учитывать, что сложные функции KVM лучше обсуждать с заказчиком на ранней стадии. Приоритет доступа, резервные рабочие места, зеркалирование приемников, функциональные зоны видеостены и обслуживание без остановки центра влияют на планировку, сеть, питание, систему управления и бюджет. Если эти требования появляются после закупки, их сложнее реализовать без переделок.

Подготовка операторов и службы эксплуатации

Даже хорошо спроектированная отказоустойчивая система требует обучения. Оператор должен понимать, какие режимы являются штатными, какие аварийными, как выглядит потеря управления, что означает приоритетный доступ дежурного и как действовать при переходе на резервное рабочее место. Если человек впервые сталкивается с этими сценариями во время реального отказа, система будет использоваться медленнее и с ошибками.

Для службы эксплуатации нужен отдельный уровень подготовки. Инженеры должны знать, где находятся основные и резервные приемники, какие передатчики соответствуют источникам, как подключены PDU и блоки питания, какие сетевые порты относятся к основному и резервному контурам, как сохраняются и восстанавливаются конфигурации. Для каждого типового отказа должен быть короткий регламент: признаки, допустимое действие, проверка результата, запись в журнал обслуживания.

Особенно важно тренировать переходы между режимами. Переключение на резервный приемник, активация зоны отказа видеостены, пересадка оператора на резервное место, запуск аварийного экранного меню, временный перехват управления дежурным - все это должно быть отработано до промышленной эксплуатации. Тогда при реальном событии люди выполняют знакомую процедуру, а не обсуждают, какую кнопку нажать.

Отдельно стоит предусмотреть регулярные учения. Для центра, который должен работать постоянно, редкие аварийные сценарии нельзя держать только в инструкции. Раз в заданный период команда эксплуатации может проверять переключение резервного приемника, работу аварийного меню, восстановление конфигурации и пересадку оператора на резервное место. Такие проверки выявляют проблемы до реального отказа: устаревшую схему, неверные права, неподготовленный резерв или неактуальный файл конфигурации.

Хорошая практика - фиксировать результаты этих проверок в журнале. В нем указывается сценарий, дата, участники, время восстановления, замечания и выполненные корректировки. Тогда отказоустойчивость становится измеряемым процессом, а не декларацией в проектной документации.

Документация для жизненного цикла

После сдачи проекта документация не должна оставаться статичным томом. Ситуационный центр живет: меняются источники, обновляется программное обеспечение, добавляются рабочие места, корректируются права пользователей, проводятся сервисные работы. Поэтому документация должна включать не только исходную схему, но и порядок внесения изменений.

Для IP-KVM полезно вести актуальную таблицу устройств: модель, роль, серийный номер, место установки, IP-адрес, подключенный источник или рабочее место, основной или резервный статус, версия программного обеспечения, дата последнего обновления, ссылка на файл конфигурации. Такая таблица позволяет быстро понять, что именно нужно заменить или обновить.

Отдельно нужна матрица прав. В ней фиксируются роли пользователей, доступные источники, разрешенные шаблоны, право на перехват управления и доступ к аварийным функциям. Если права меняются без такой матрицы, система постепенно теряет управляемость: никто не может быстро объяснить, почему один оператор видит источник, а другой нет.

Для заказчика такая эксплуатационная дисциплина важна не меньше выбора оборудования. Даже самая устойчивая схема деградирует, если резервные устройства не проверяются, конфигурации устаревают, а права пользователей меняются без фиксации. Регулярная проверка превращает проект в живую систему, которая сохраняет готовность через год и через несколько лет после запуска.

Развитие проекта после запуска

Кейс показывает, что часть функций может появляться по мере развития оборудования и программного обеспечения. Новая линейка MMS-9530 и обновления ПО для текущих устройств дают дополнительные возможности по резервированию, мониторингу, USB и управлению. Поэтому проект ситуационного центра нужно закладывать с запасом на модернизацию: предусмотреть место в стойках, сетевые порты, адресное пространство, регламенты обновлений и возможность поэтапной замены устройств.

Для заказчика это снижает риск технологического тупика. Центр может быть построен на одной версии оборудования, но со временем получить новые функции через обновление ПО или частичную замену узлов. Главное - чтобы архитектура не была закрытой и зависимой от единственного центрального элемента. Распределенная IP-KVM модель подходит для такого развития лучше, чем монолитная система без гибкого резервирования.

Для интегратора это означает возможность возвращаться к заказчику не только с ремонтом, но и с развитием: добавить SNMP-мониторинг, расширить права доступа, внедрить новые шаблоны, подготовить резервные рабочие места, модернизировать отдельные участки до MMS-9530. Такой подход превращает проект в долгосрочную инженерную платформу. Для службы эксплуатации это дает понятный критерий готовности: резерв есть не тогда, когда он закуплен, а тогда, когда он проверен и описан в рабочем регламенте. Такой контроль нужен и после сдачи, когда объект переходит в обычную эксплуатацию и плановые сервисные циклы.

Что показывает этот кейс

Кейс показывает, что сложный ситуационный центр можно строить на российском оборудовании и российском программном обеспечении, если заранее проектировать не только коммутацию, но и сценарии отказов. IP-KVM TNTv в такой архитектуре работает не как простой удлинитель, а как инфраструктурный слой: он связывает источники, рабочие места, видеостену, права доступа, резервные каналы и систему управления.

Главный практический вывод для интегратора: отказоустойчивый центр нужно проектировать через состояния. Что происходит при отказе приемника, панели, ПК, линии питания, сетевого интерфейса, коммутатора, управляющего процессора, рабочего места? Кто получает приоритет? Как система понимает, какой пользователь авторизован? Как обслуживать устройства без остановки смены? Если на эти вопросы есть ответы до поставки оборудования, KVM-система становится частью устойчивой операционной модели, а не набором отдельных устройств.
