Отказоустойчивые рабочие места: резервирование питания, сети и KVM-цепочки

Отказоустойчивые рабочие места: зачем они нужны

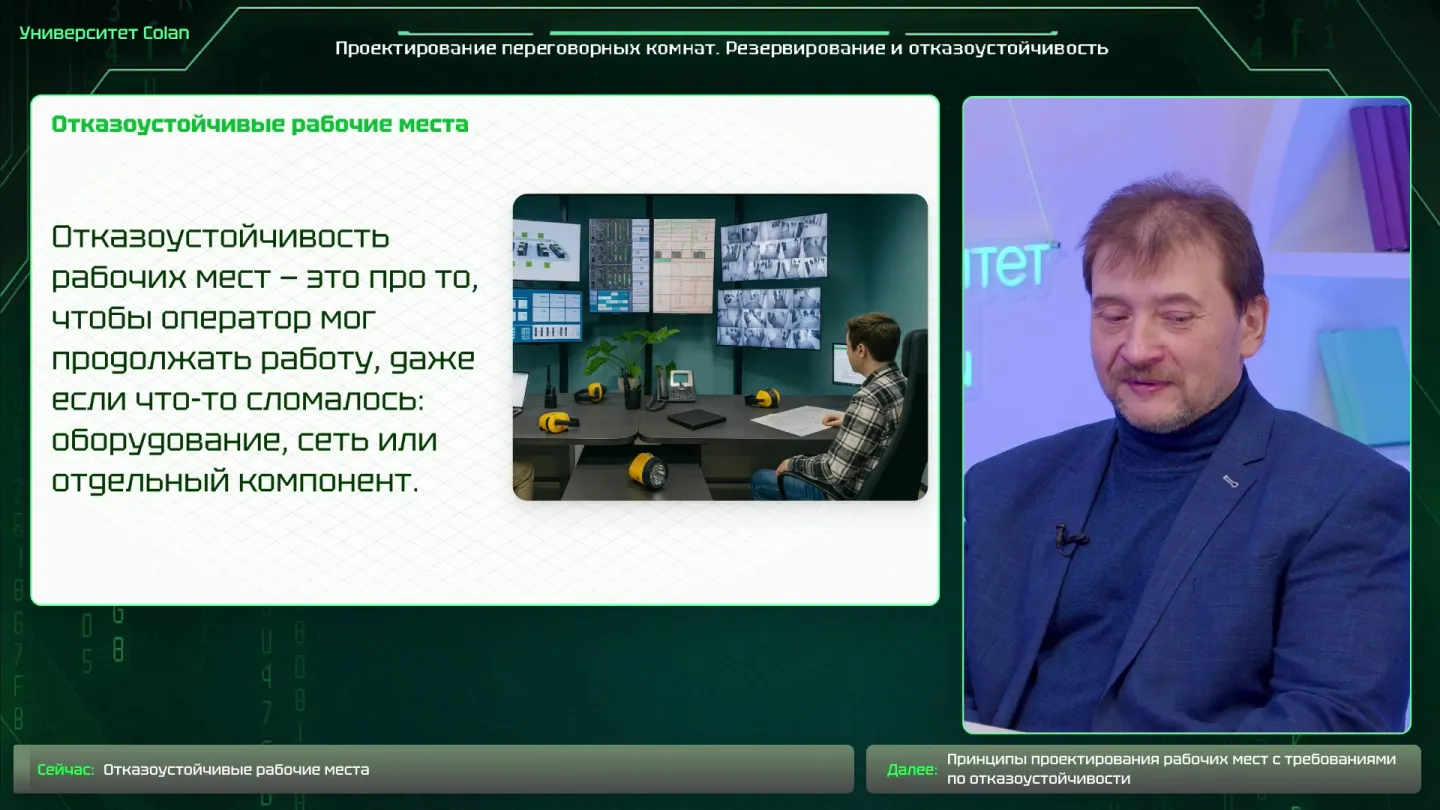

Отказоустойчивое рабочее место проектируют не для любого сотрудника и не для любой задачи. В обычной офисной ситуации выход из строя монитора, клавиатуры, удлинителя или локального компьютера неприятен, но редко становится критическим событием. Пользователь может временно перейти за другой стол, подключиться удаленно, дождаться инженера или продолжить работу позже. Для таких мест резервирование часто не оправдано экономически: простой не приводит к прямому ущербу, аварии или потере управляемости процесса.

Иная ситуация возникает там, где рабочее место является частью непрерывного технологического, диспетчерского или ситуационного процесса. Мониторинг в центре управления полетами, рабочее место оператора ситуационно-диспетчерского центра, управление технологической линией, контроль инженерных систем здания, управление климатом в хранилище ценных экспонатов, производственная SCADA-система - все это примеры, где оператор не должен внезапно потерять изображение, клавиатуру, мышь или доступ к источнику. Даже если сама система продолжает работать, потеря управления с конкретного рабочего места может быть дорогостоящей.

Резервирование начинают обсуждать обычно после первого инцидента. Пока система работает, риск кажется теоретическим. После отказа блока питания, повреждения кабеля, зависания монитора или остановки коммутатора становится понятно, что рабочее место состоит из множества звеньев, и любое из них способно нарушить работу оператора. Поэтому отказоустойчивость нужно рассматривать не как отдельную опцию в спецификации, а как часть архитектуры рабочего места, инфраструктуры и регламентного обслуживания.

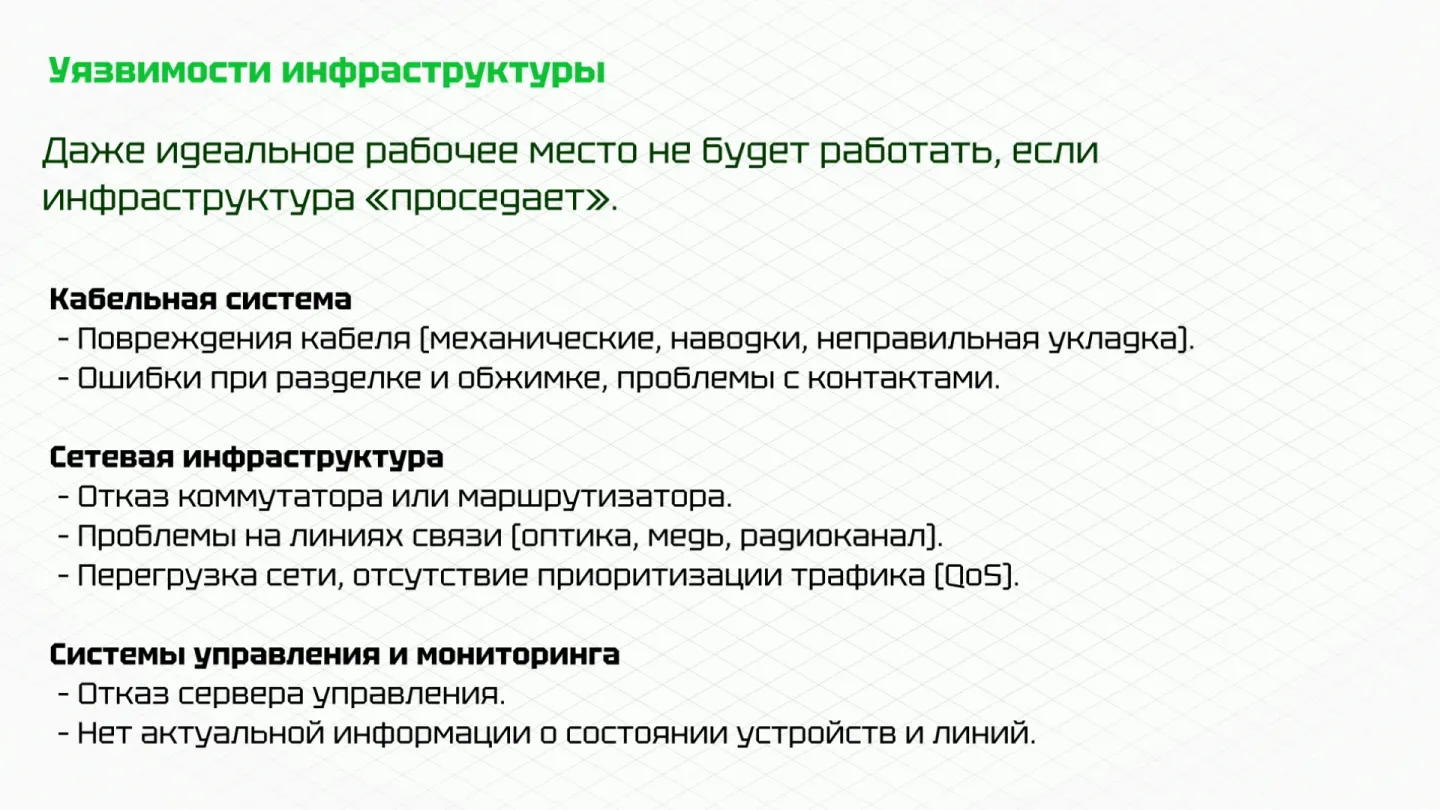

Какие отказы встречаются чаще всего

Практика сервисного обслуживания KVM-оборудования показывает, что самый частый источник проблем - питание. По статистике сервисного центра, около 70% отказов связаны с электричеством или блоками питания. Это не означает, что все остальные элементы можно игнорировать, но именно резервирование питания часто дает наибольший выигрыш при минимальном усложнении системы.

Следующая группа рисков - сетевые и кабельные соединения. В KVM-системах это может быть витая пара, оптическая линия, USB, HDMI, интерфейсы передатчиков и приемников, порты коммутаторов, патчкорды и промежуточная инфраструктура. Кабель могут случайно повредить, порт может выйти из строя, коммутатор может потребовать обновления или обслуживания. Если весь рабочий процесс завязан на одну линию связи, отказ этой линии сразу превращается в отказ рабочего места.

Третья группа - сами устройства: KVM-передатчик (TX), KVM-приемник (RX), монитор, KM-коммутатор, USB-переключатель, клавиатура, мышь, а иногда и сам источник, например компьютер оператора или сервер приложений. Поломка может быть полной, когда устройство перестает включаться, или частичной, когда устройство зависает, теряет один порт, перестает корректно обрабатывать USB или продолжает показывать последнее изображение, не реагируя на управление.

Обслуживание тоже требует отказоустойчивости

Отказоустойчивость нужна не только на случай аварии. Сложные мультимедийные и KVM-системы требуют регламентного обслуживания: проверки работоспособности, замены деградирующих элементов, обновления программного обеспечения, перезагрузки устройств, проверки линий связи. Обычно такие работы проводят раз в несколько месяцев, а на критических объектах - по утвержденному графику и с обязательной проверкой сценариев отказа.

При обновлении прошивки или программного обеспечения устройство часто приходится выводить из работы. Если система не спроектирована с резервом, инженер фактически останавливает часть рабочего процесса. Для ситуационного центра, диспетчерской, непрерывного производства или объекта с высокой стоимостью простоя это неприемлемо. Грамотная архитектура позволяет обслуживать систему по частям: вывести из работы один блок, переключить операторов на резерв, обновить устройство, вернуть его в строй и перейти к следующему элементу.

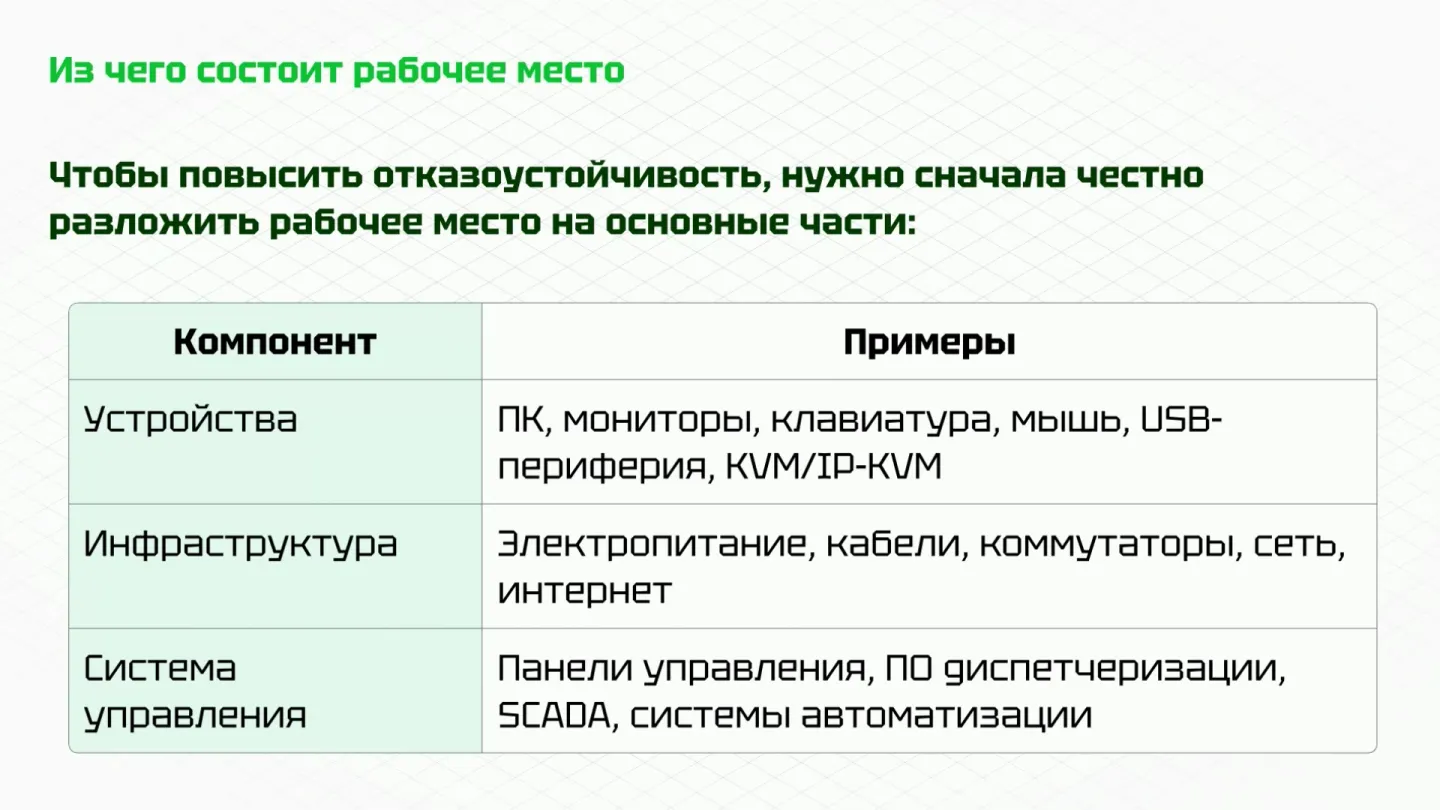

Три подхода к резервированию рабочих мест

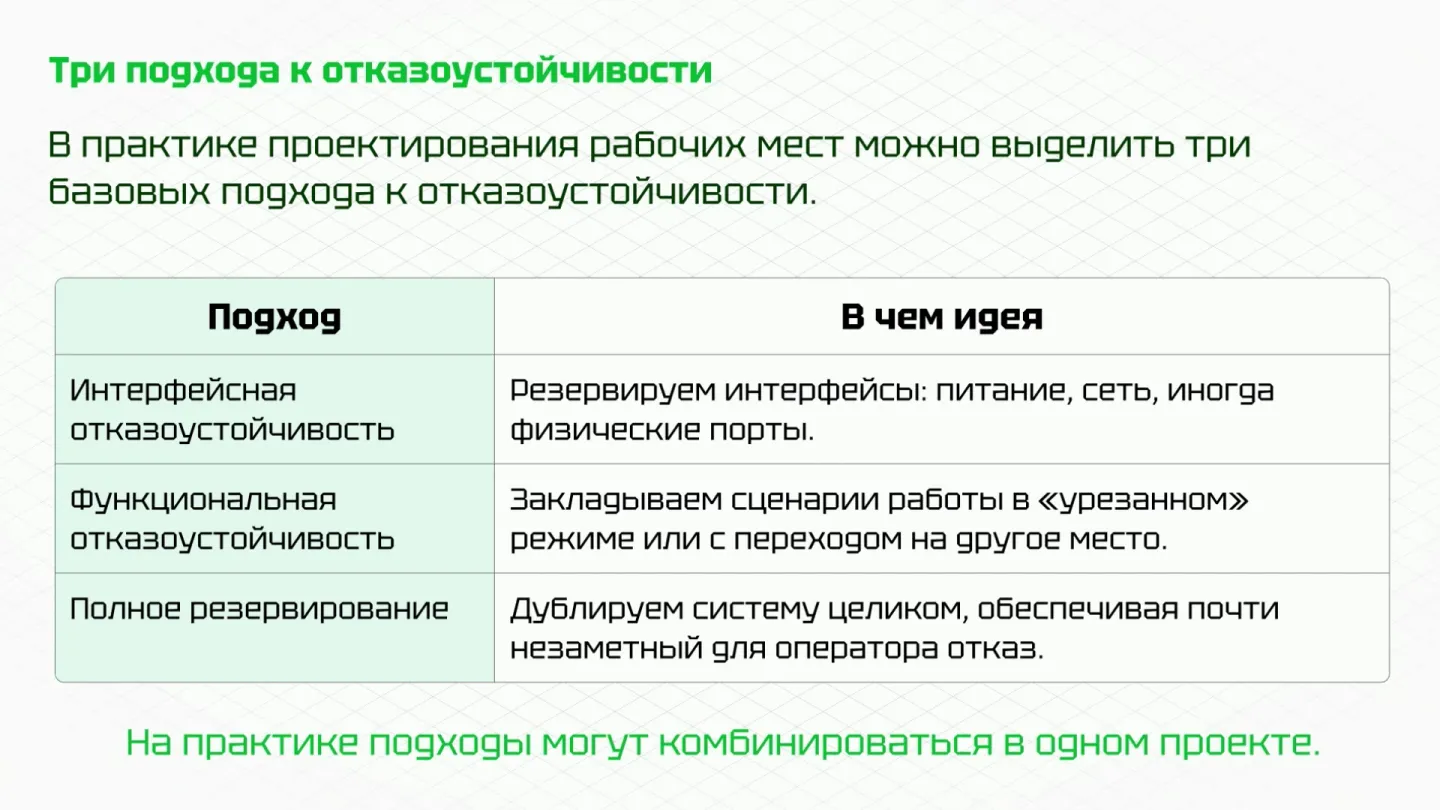

В KVM и мультимедийной инфраструктуре удобно выделять три основных подхода: интерфейсное резервирование, функциональное резервирование и полное резервирование. Они не конкурируют между собой. На практике их часто комбинируют: питание резервируют одним способом, сеть - другим, поведение оператора при отказе - третьим, а самые критичные устройства дублируют физически.

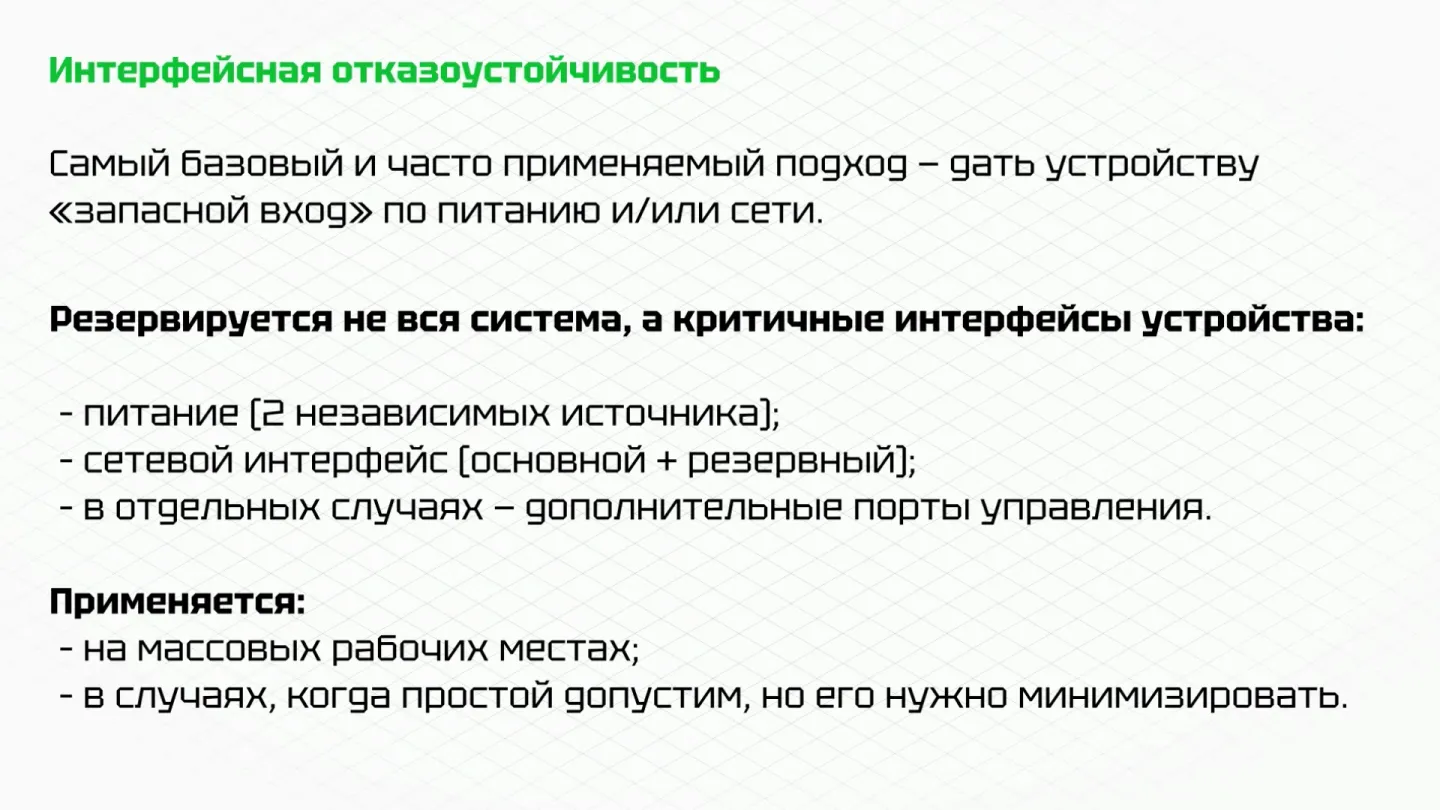

Интерфейсное резервирование

Интерфейсное резервирование защищает физические подключения. В первую очередь речь идет о питании и сети, но в отдельных проектах могут резервироваться USB, RS-232, RS-485, HDMI, оптические или другие интерфейсы. Смысл прост: если отказал один физический путь, остается второй. При этом рабочее место может продолжить работу автоматически или после короткого переключения.

Наиболее понятный пример - устройство с двумя блоками питания. Один блок вышел из строя, второй продолжил питать устройство. Другой пример - KVM-передатчик или приемник с двумя сетевыми портами: основной канал перестал работать, устройство перешло на резервный. Такой уровень защиты не обязательно спасает от отказа самого устройства, но закрывает самые частые и относительно недорогие для резервирования риски.

Функциональное резервирование

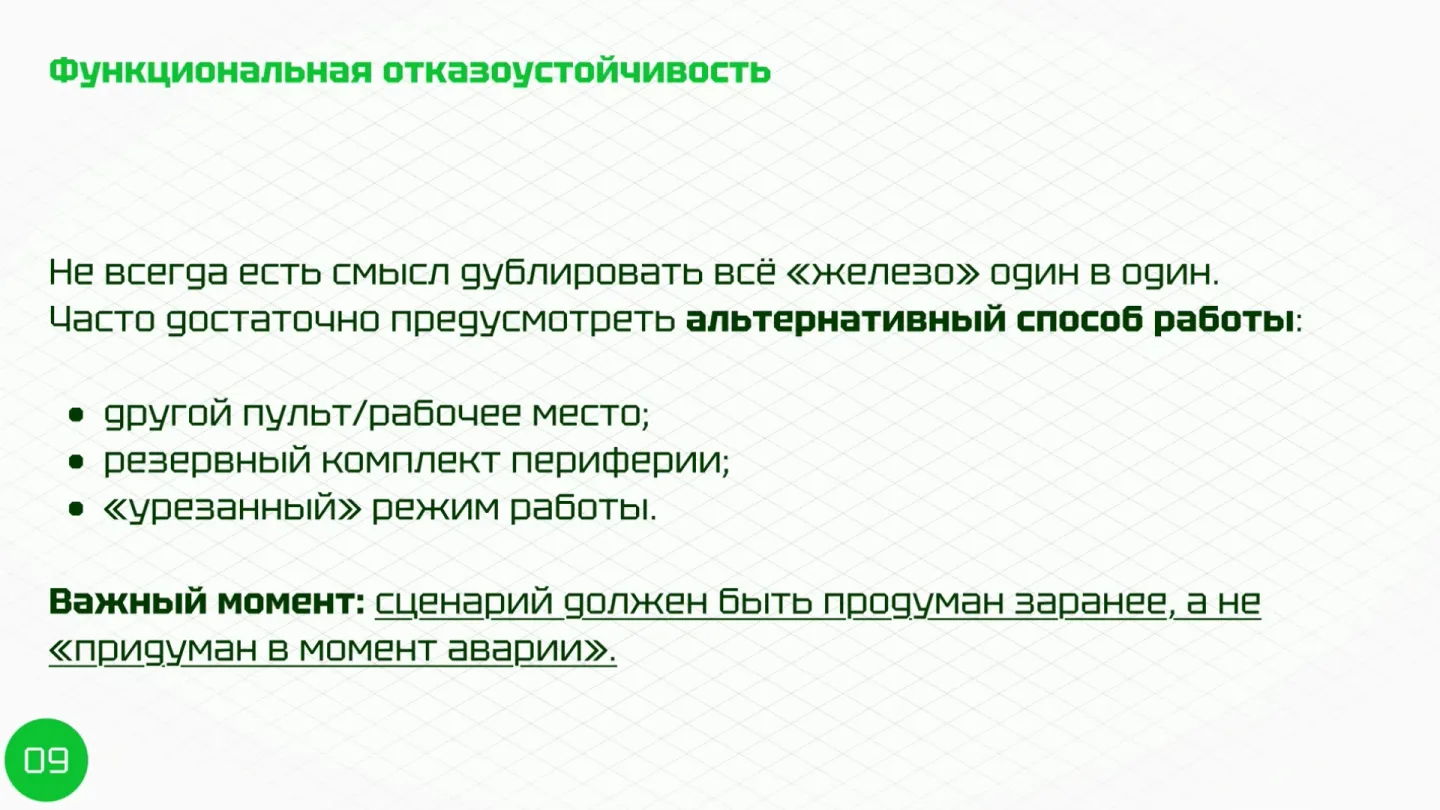

Функциональное резервирование не всегда требует полного дублирования оборудования. Его задача - заранее запрограммировать поведение системы и действия оператора так, чтобы при отказе части элементов рабочее место сохраняло основную функцию. Оператор может потерять удобство, размер рабочего поля или часть вспомогательных экранов, но не теряет контроль над критичным процессом.

Простейший вариант - запасное рабочее место. Если основное место вышло из строя, оператор переходит за резервный стол, авторизуется и продолжает работу. Более сложный вариант - заранее подготовленные режимы видеостены или рабочего места: при отказе одного монитора изображение перераспределяется на оставшиеся панели; при отказе одного экрана двухмониторного рабочего места оба источника можно поочередно вывести на оставшийся экран.

Такой подход требует проектирования на ранней стадии. Нельзя качественно запрограммировать отказоустойчивые режимы, если заказчик не определил, какие источники важнее, какие окна можно временно уменьшить, какие сигналы должны оставаться крупными, какие действия допустимы для оператора, а какие требуют вмешательства инженера.

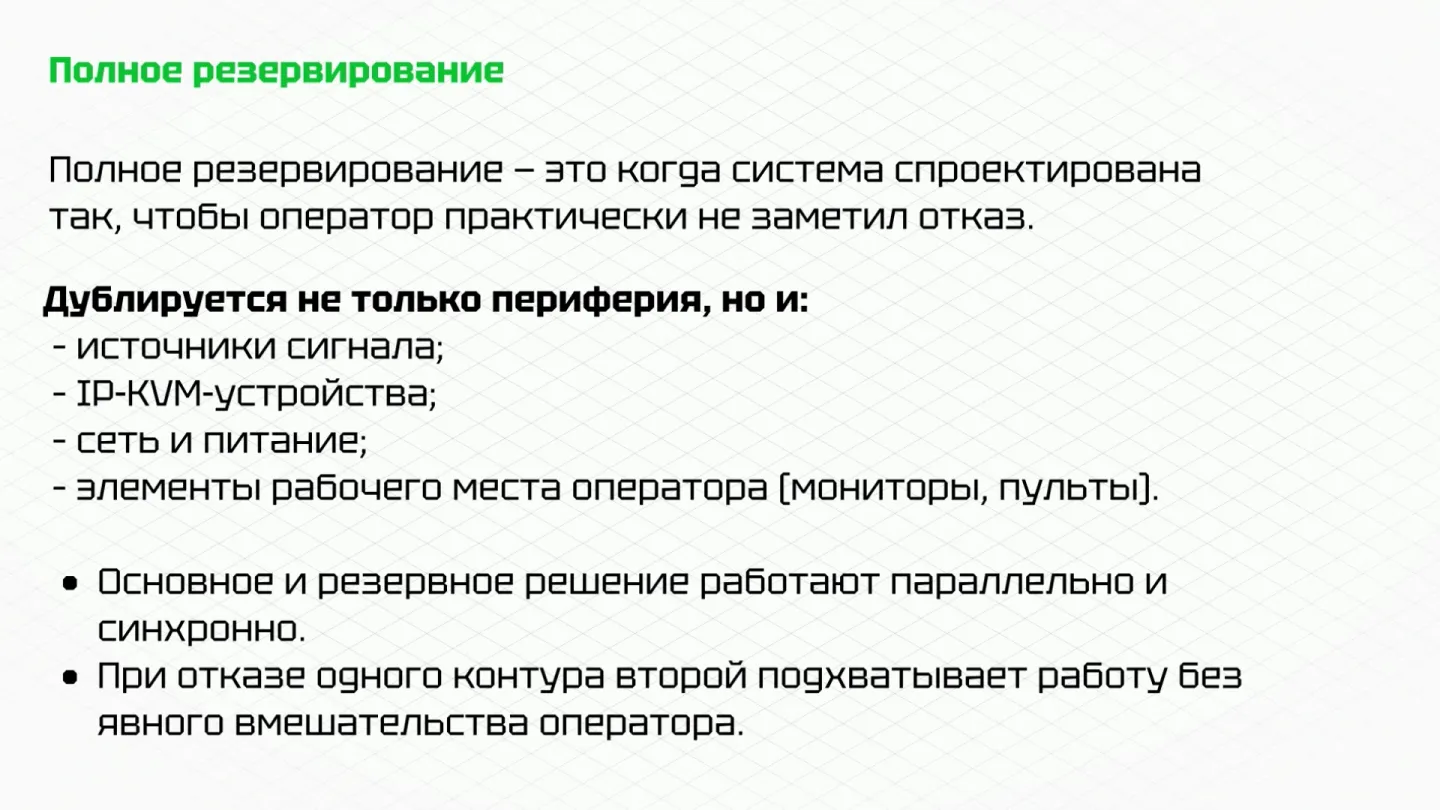

Полное резервирование

Полное резервирование добавляет в систему резервные физические устройства. Резервируется не только питание или порт, а сам KVM-передатчик, приемник, монитор, компьютер, клавиатура, мышь, сетевой коммутатор или целое плечо сети. При глубоком резервировании выход любого одного элемента не должен останавливать рабочее место.

Степень полноты зависит от требований заказчика. Иногда достаточно двух блоков питания и резервного сетевого порта. Иногда нужно дублировать все: источник, передатчики, приемники, мониторы, органы управления и локальную сеть. В проектах с требованием высокой доступности, например 99,9%, такая избыточность становится нормальной частью архитектуры. В менее критичных проектах она может оказаться чрезмерной по бюджету и сложности.

Отдельно существует катастрофоустойчивость, когда резервируются не только рабочие места, но и площадки, дата-центры, электропитание от разных подстанций, дизель-генераторы, каналы связи и географически разнесенная инфраструктура. Для типового разговора о KVM-рабочем месте это более высокий уровень. KVM в такой схеме выступает надстройкой, которая обеспечивает оператору доступ к источникам, но не заменяет резервирование серверов, баз данных и инженерных систем.

Резервирование питания

Питание - первый уровень, с которого стоит начинать разговор об отказоустойчивости KVM-рабочего места. Если устройство потеряло питание, перестают работать и передача видео, и USB, и управление. При этом блоки питания относятся к самым массовым причинам ремонтов, поэтому их резервирование часто дает заметный практический эффект.

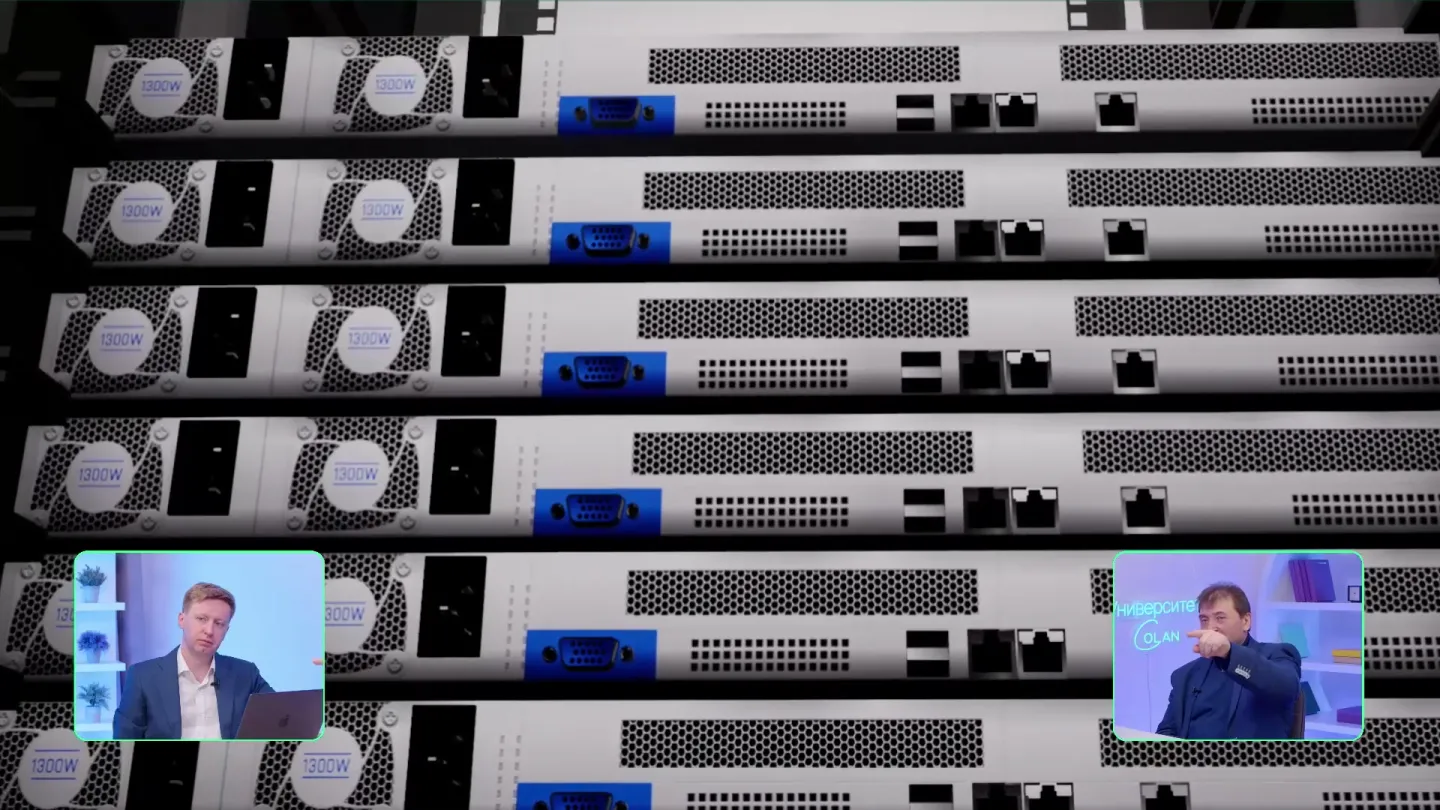

Устройство с двумя блоками питания

Самый простой вариант - использовать KVM-устройство с двумя входами питания или двумя блоками питания. При отказе одного блока второе питание продолжает удерживать устройство в рабочем состоянии. Такая схема понятна, не требует сложного обучения оператора и не меняет логику работы системы.

Главный недостаток - отсутствие надежной диагностики. В крупных сетевых коммутаторах или серверном оборудовании обычно есть отдельная индикация состояния каждого блока питания. Инженер во время обхода видит аварийный индикатор и понимает, какой блок нужно заменить. В большинстве KVM-устройств такой диагностики нет. Часто имеется только общая лампа, показывающая, что устройство включено. Если один блок питания уже отказал, а второй продолжает работать, система выглядит исправной, хотя резерв фактически потерян.

Это особенно опасно для длительной эксплуатации. Система может месяцами работать на одном оставшемся блоке питания, а инженер не узнает о деградации до следующего отказа. В результате второй отказ становится аварийным, хотя при нормальной индикации проблему можно было бы обнаружить заранее.

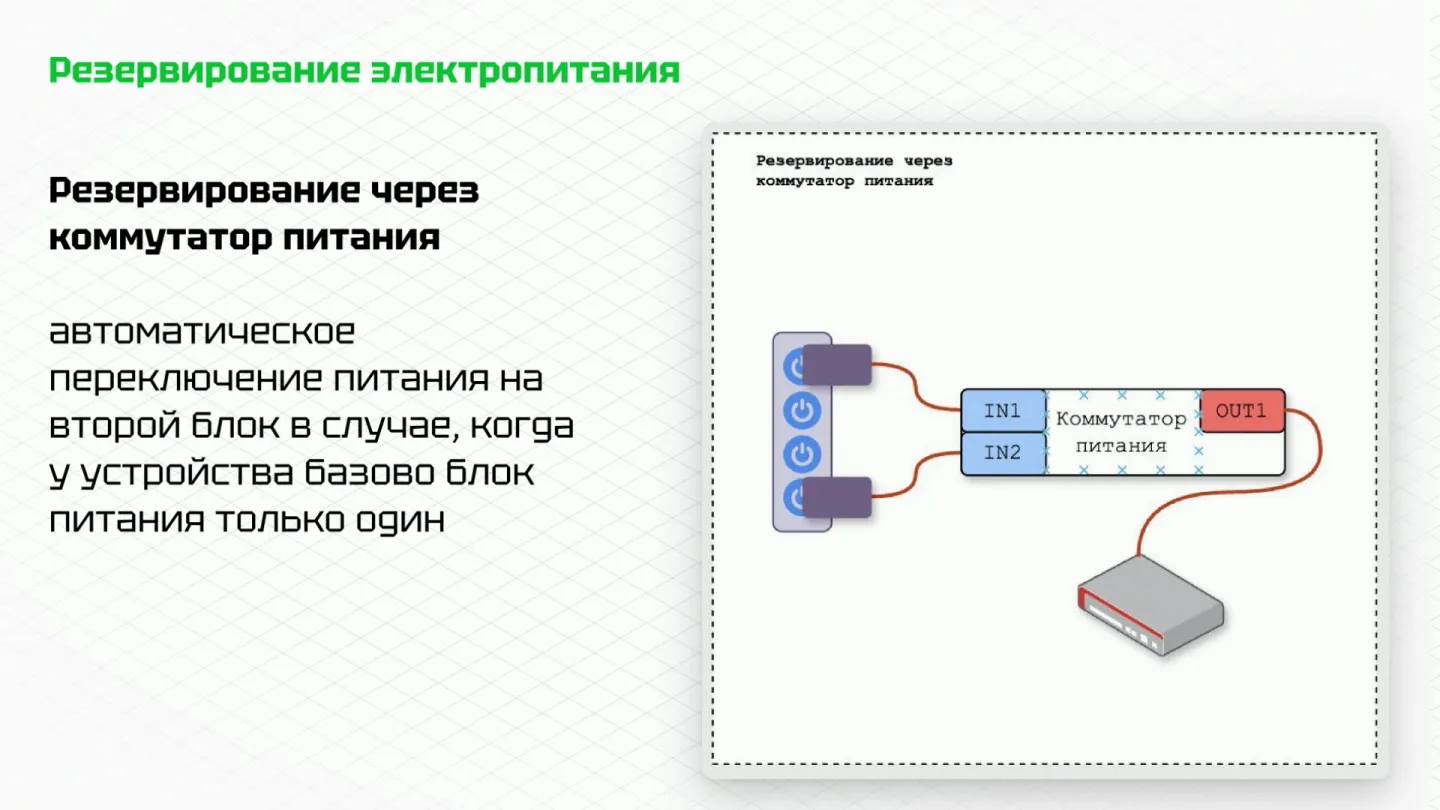

Коммутатор питания

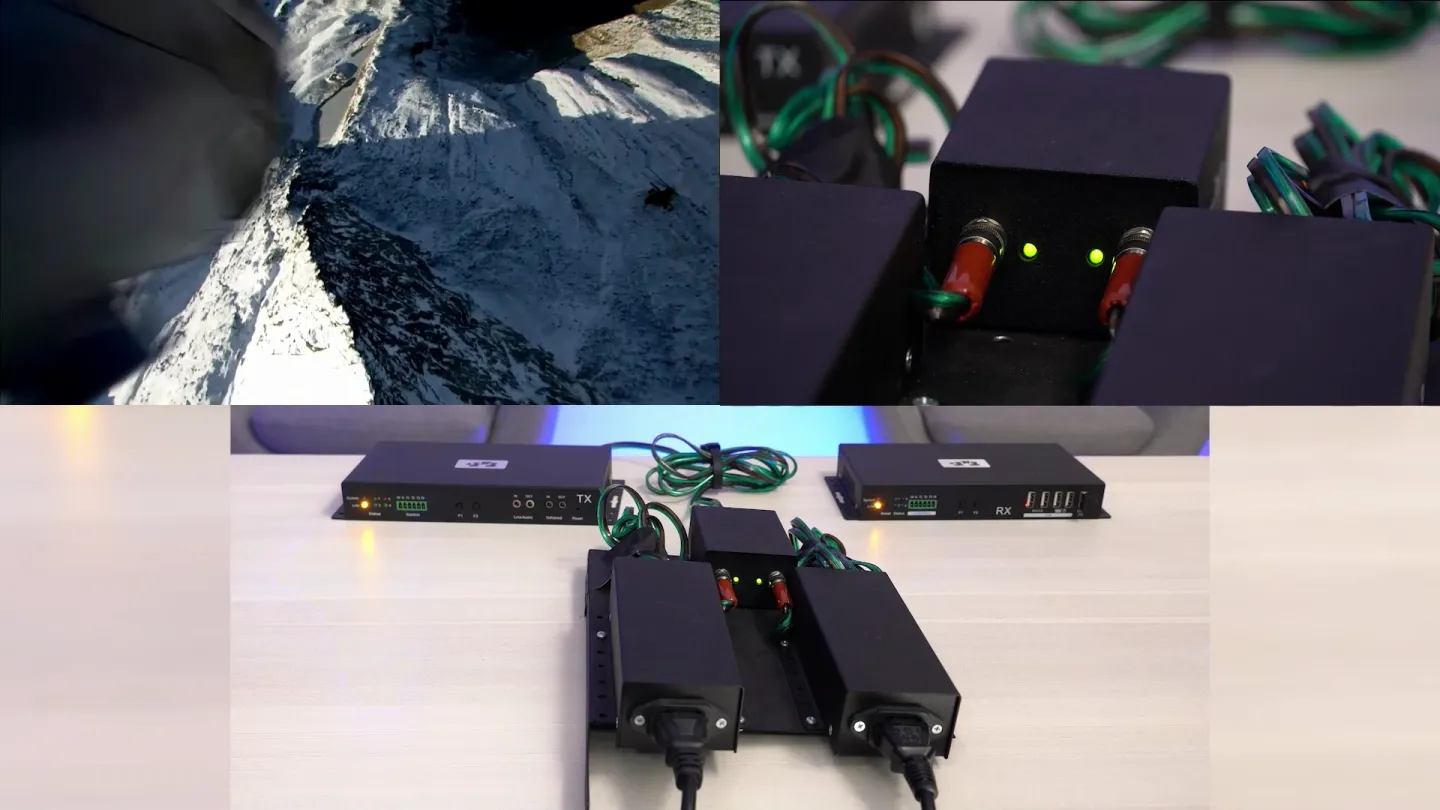

Для более контролируемого резервирования применяют специализированные коммутаторы питания. В такой схеме два блока питания подключаются не напрямую к KVM-устройству, а к отдельному коммутатору питания, а уже он питает оборудование. Пример такого устройства - КП-21. Оно рассчитано на распространенные для KVM уровни питания, в частности 5 В и 12 В, и дает инженеру визуальную индикацию состояния блоков.

Преимущество такого решения не только в резерве, но и в диагностике. Если индикатор горит штатно, блок питания работает в нормальном режиме. Если индикатор начинает мигать, параметры блока выходят за допустимые пределы по ГОСТу: напряжение может быть выше или ниже нормы. Это сигнал для регламентной замены до того, как блок полностью откажет.

Важно понимать, что в такой схеме нет заметного момента переключения, похожего на дешевый бытовой UPS. Два блока питания участвуют в работе постоянно, а электроника перераспределяет нагрузку. В обычном режиме почти вся нагрузка может приходиться на один блок, а минимальная часть - на второй. Когда параметры одного блока начинают ухудшаться, нагрузка постепенно переходит на исправный. Даже при резком отключении питание не обрывается мгновенно: конденсаторы в блоках питания удерживают энергию на короткий момент, а второй блок успевает принять нагрузку. Для KVM-устройства этот процесс проходит без видимого перезапуска.

Коммутатор питания особенно полезен там, где инженер должен не просто надеяться на резерв, а видеть его состояние во время обслуживания. Это решение остается относительно простым и при этом закрывает самый частый класс отказов.

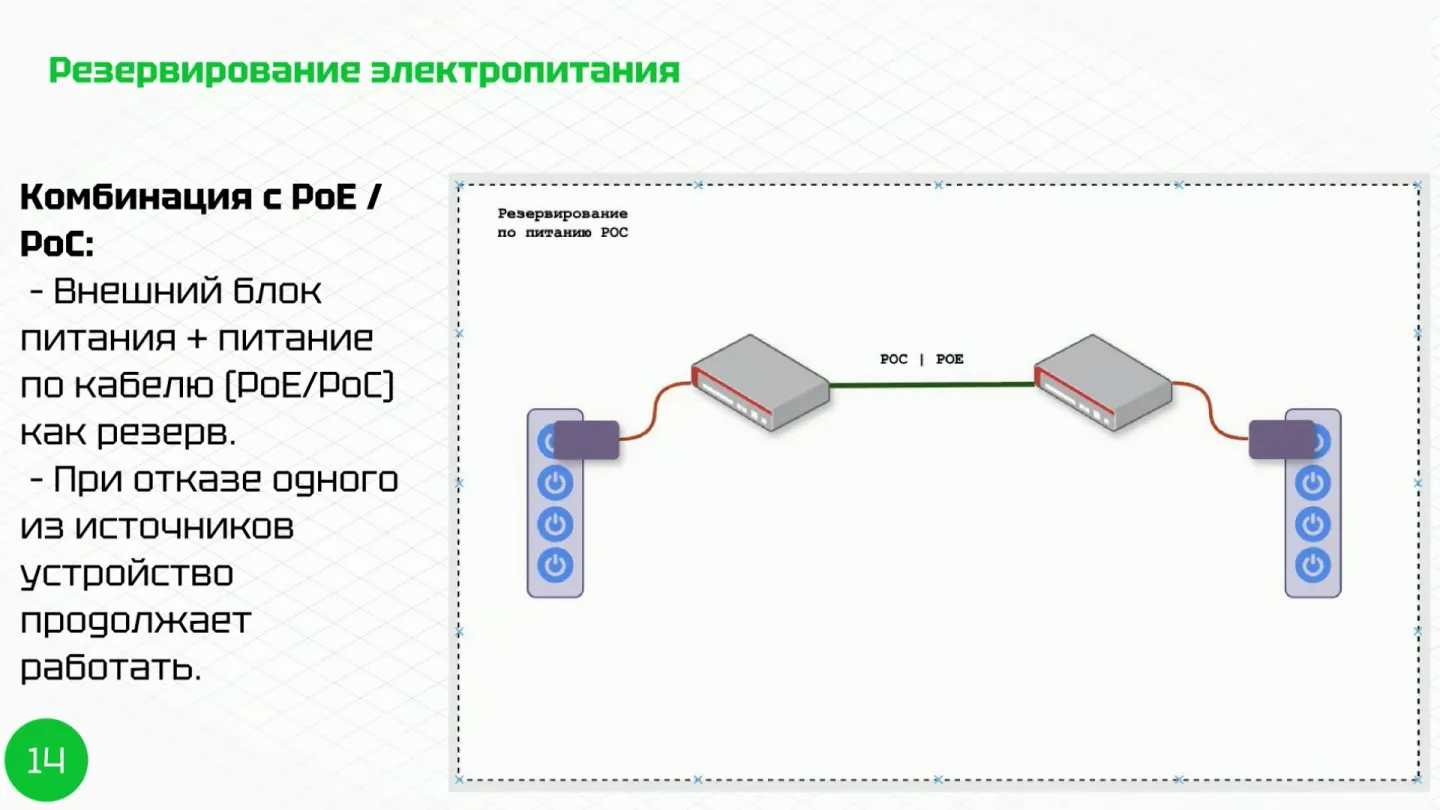

POTS, PoE и питание по кабелю

Еще один подход - использование технологий питания одного устройства от другого по кабелю. В разных системах встречаются PoE, PoH и POTS, где POTS здесь понимается как Power over Cable. Принцип состоит в том, что блок питания подключен к одному устройству, а оно передает питание второму по витой паре или другому выделенному кабелю.

Для KVM-удлинителей такая схема может быть удобной. Если один блок питания отказал, устройство начинает получать питание от второй стороны линии. Пользователь не видит перерыва в работе, видео и USB продолжают функционировать. При этом важно, что речь идет о прямом соединении устройств, а не о включении такой схемы в действующую корпоративную локальную сеть. Питание по кабелю должно применяться в той архитектуре, для которой оно предусмотрено производителем.

У POTS есть практическое преимущество перед PoE в контексте KVM-резервирования: схема проще и устойчивее для прямой пары устройств. PoE, особенно в рабочих местах, нередко усложняет конструкцию без реальной необходимости. Если на столе оператора уже есть несколько розеток и много оборудования, желание запитать KVM-приемник через PoE не всегда оправдано. PoE полезен там, где нужно разместить небольшое устройство рядом с одиночным монитором и не тянуть отдельное питание, но для полноценно оснащенного рабочего места этот аргумент слабее.

Есть и важное ограничение. Во многих устройствах питание по PoE приходит через основной RJ-45-порт. Если этот порт является одновременно рабочим сетевым каналом и источником питания, его отказ разрушает саму идею резервирования. Второй порт часто выполнен как SFP, а SFP не передает питание. При оптических линиях PoE также отсутствует. В результате формально у устройства есть резервный сетевой путь, но питание остается привязанным к одному основному медному порту. Такую архитектуру нужно проверять заранее, особенно если проект требует настоящей отказоустойчивости, а не только наличия двух разъемов в спецификации.

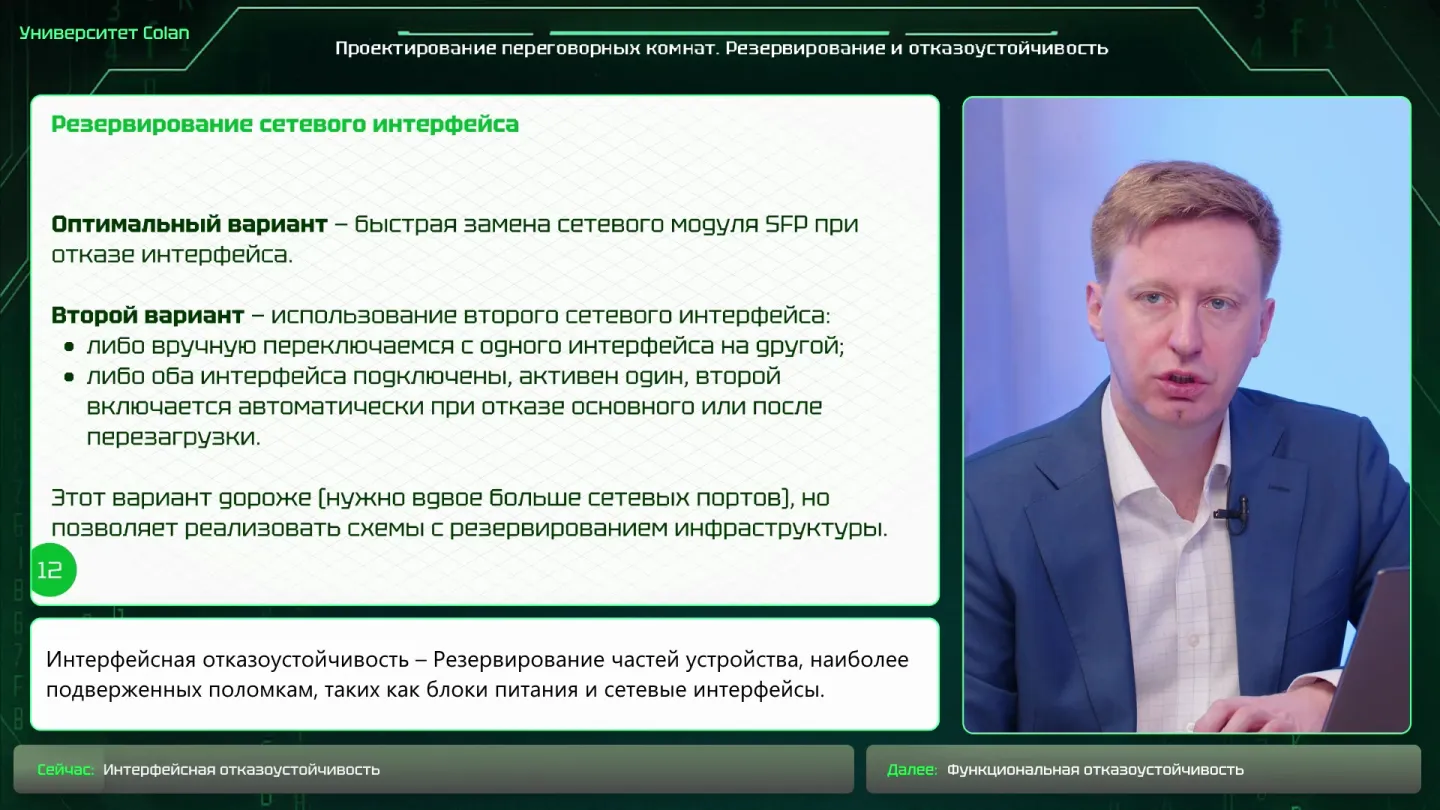

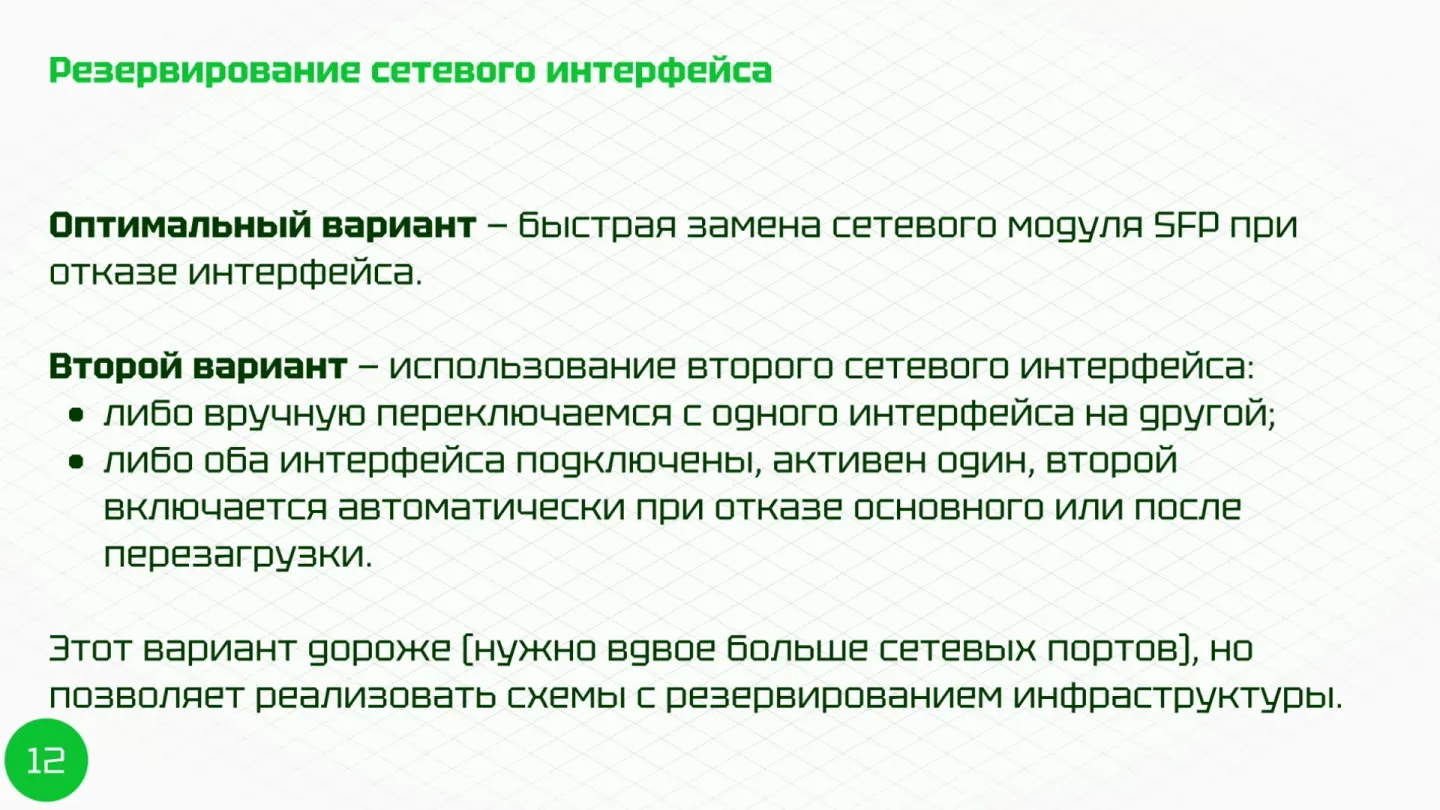

Резервирование сетевого интерфейса и линии связи

После питания следующий уровень - сеть и линии связи. Для IP-KVM это основа системы: по сети передаются видео, USB, команды управления, состояние авторизации и выбор источников. В классических удлинителях роль сети может выполнять выделенный кабель между передатчиком и приемником, но риск остается тем же: повреждение линии или порта приводит к потере связи с источником.

Быстрая замена SFP-модуля

По статистике сервисного обслуживания, непосредственный отказ сетевого интерфейса встречается реже, чем проблемы с питанием, примерно на уровне 10% отказов. Однако в высоконагруженных устройствах и в схемах с питанием по интерфейсу могут выходить из строя отдельные платы, отвечающие за передачу питания или работу порта. Поэтому сетевую часть нельзя игнорировать.

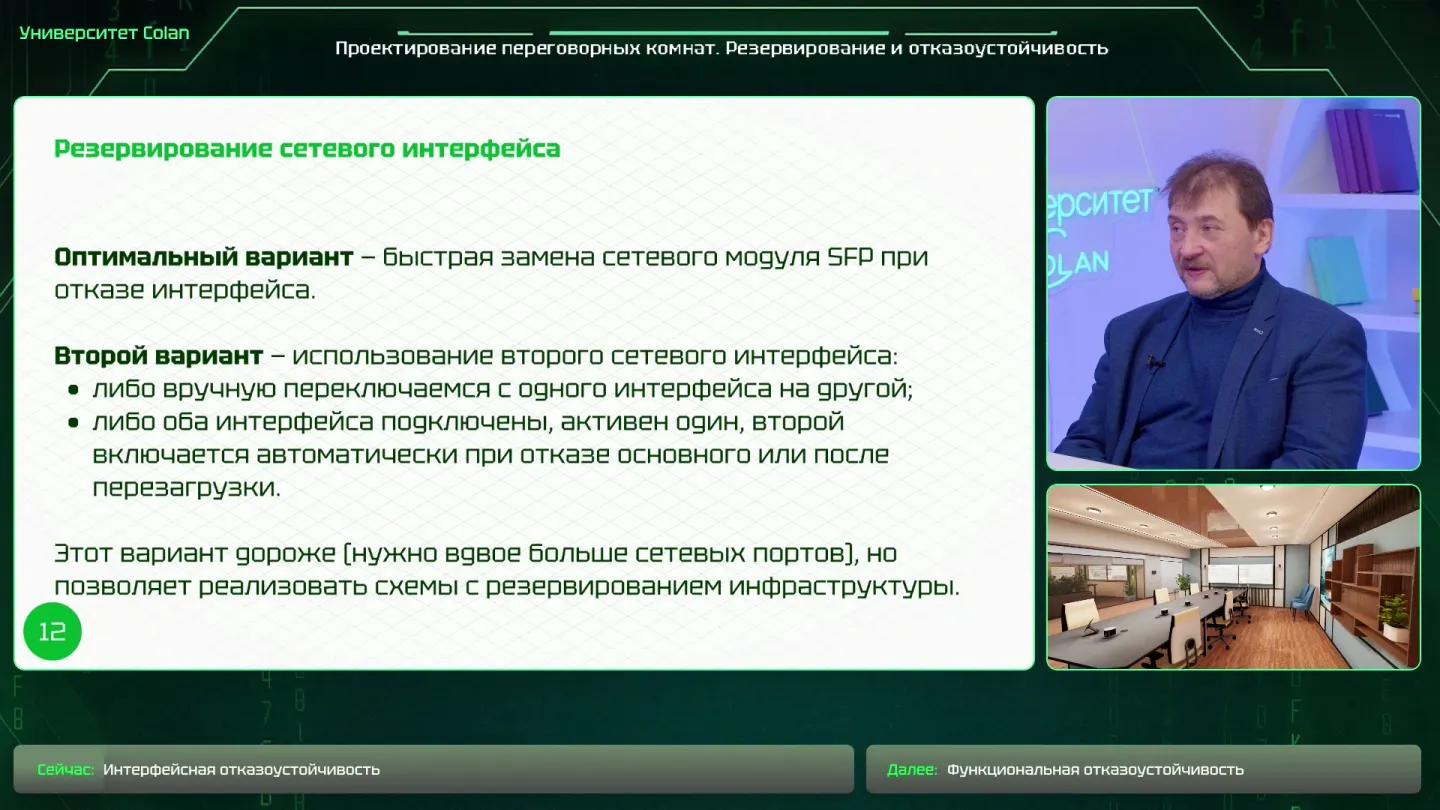

Один из простых способов повысить ремонтопригодность - использовать SFP-порты вместо фиксированного RJ-45 там, где это допустимо. SFP-модуль является сменным законченным узлом. Если модуль вышел из строя, инженер вынимает патчкорд, извлекает модуль, вставляет новый и возвращает патчкорд на место. При подготовленном запасе такая операция занимает секунды или десятки секунд, а не часы ремонта устройства.

На объектах с эксплуатационной поддержкой запасные SFP-модули часто хранят рядом с оборудованием: в серверной, в стойке или в комплекте для дежурного инженера. Это не полноценное автоматическое резервирование, но хороший элемент эксплуатационной отказоустойчивости. Система может пережить короткую остановку, а инженер не тратит время на поиск совместимого модуля.

Два сетевых порта и автоматический переход

Более правильный вариант - устройство с двумя сетевыми портами, основным и резервным. Передатчик и приемник подключаются к коммутатору по двум линиям. Если основной порт, патчкорд, линия или часть сетевого пути отказывает, устройство автоматически переходит на резервный канал.

На практике переход может занимать от долей секунды до нескольких секунд. В хорошей реализации при отказе основного канала изображение не пропадает, оператор может увидеть лишь короткую паузу или заморозку последнего кадра. Обратный переход с резервного канала на основной иногда длится дольше и может сопровождаться перезапуском части сервисов, например USB. Это зависит от производителя, модели, прошивки и режима настройки.

Здесь нельзя полагаться только на формулировку "два порта" в паспорте устройства. У разных производителей KVM-оборудования логика резервирования отличается. В одних решениях переход быстрый, в других выполняется через перезагрузку. У ATEN и других производителей могут быть режимы, при которых резервирование работает не во всех конфигурациях. У TNT есть реализации с быстрым переходом, но и здесь конкретный сценарий нужно проверять на выбранной модели и выбранных настройках.

Особое внимание требуется, когда основной порт одновременно используется для PoE. Если питание привязано к основному порту, а резервный порт является SFP, отказ основного порта может оставить устройство без питания. В таком проекте резервная сеть не спасает, поскольку устройство физически выключается. Для критичных рабочих мест питание и сетевое резервирование нужно рассматривать вместе.

Функциональное резервирование видеостен и рабочих мест

Функциональное резервирование помогает сохранить работу, даже если часть оборудования уже недоступна. Оно особенно важно в системах, где полное физическое дублирование каждого элемента слишком дорого или технически не нужно, но оператор обязан сохранять доступ к ключевой информации.

Видеостена с заранее подготовленными режимами

Показательный пример - видеостена. Допустим, на стене отображаются несколько схем, мнемосхем или технологических окон. Один монитор выходит из строя, отключается или требует замены. Без подготовленного режима часть информации теряется, а оператору приходится ждать инженера. При функциональном резервировании оператор нажимает кнопку или выбирает пресет, после чего содержимое перераспределяется на оставшиеся панели. Выпавший сегмент обходится, а важные источники остаются видимыми.

Для небольшой стены можно подготовить сценарии под отказ конкретных панелей. Для большой стены, например 4 на 8, полный набор сценариев под каждый монитор становится громоздким. Поэтому часто резервирование проектируют блоками: рядами, группами панелей или зонами. Заказчик и интегратор заранее определяют, какие источники должны остаться крупными, какие можно временно уменьшить, какие окна допустимо убрать, а какие нельзя.

Такой подход важен не только при аварии. Мониторы видеостены со временем деградируют: один экран может пожелтеть, другой потерять яркость, третий получить дефектные точки или начать отличаться по цвету. Замена панели в стене занимает не две минуты. Иногда требуется разобрать часть конструкции, вывести экран из работы, выполнить настройку и калибровку. Если система умеет временно обходить обслуживаемый сегмент, операторы продолжают работать, пока инженеры выполняют замену.

Почему сценарии нужно обсуждать заранее

Функциональное резервирование невозможно качественно добавить в последний день проекта. Заказчик должен описать рабочие процессы: какие источники используются постоянно, какие нужны только в аварийном режиме, кто принимает решение о переключении, сколько информации может быть скрыто, какие действия оператор должен выполнить сам, а какие выполняет инженер или система управления.

Часто заказчик сначала не готов мыслить такими сценариями. На вопрос, все ли десять источников должны оставаться на экране при отказе одной панели, ответ может быть неопределенным. После обсуждения выясняется, что два источника второстепенные, один должен остаться в крупном размере, еще три можно объединить в меньшие окна. Именно такие решения и превращают красивую схему в работающий отказоустойчивый режим.

Результат фиксируют в техническом задании, дополнительных соглашениях или программе и методике испытаний. Для каждого режима описывают событие отказа, ожидаемое поведение системы, действия оператора и критерий успешной проверки.

Запасное рабочее место

Для рабочих мест самый простой функциональный резерв - запасной стол. На нем может быть меньше мониторов, более простая периферия или сокращенный набор оборудования, но он должен позволять оператору выполнить основную задачу. При отказе основного места оператор переходит за резервное, авторизуется и продолжает работу, а неисправное место передается инженеру.

Такой вариант хорошо работает в единой мультимедийной или IP-KVM-среде, где источники доступны не одному физическому столу, а всей системе. Если каждый оператор подключен к своему удаленному компьютеру через отдельный классический удлинитель "компьютер - кабель - монитор, клавиатура, мышь", перенести рабочее место Иванова на запасной стол почти невозможно без перекоммутации. Резервный стол оказывается привязан к конкретному источнику или требует ручного вмешательства.

Единая среда дает гибкость: оператор может выбрать нужный источник на другом месте, пройти авторизацию и продолжить работу. Именно поэтому при обсуждении отказоустойчивости речь быстро выходит за рамки одного KVM-удлинителя и переходит к архитектуре всей системы.

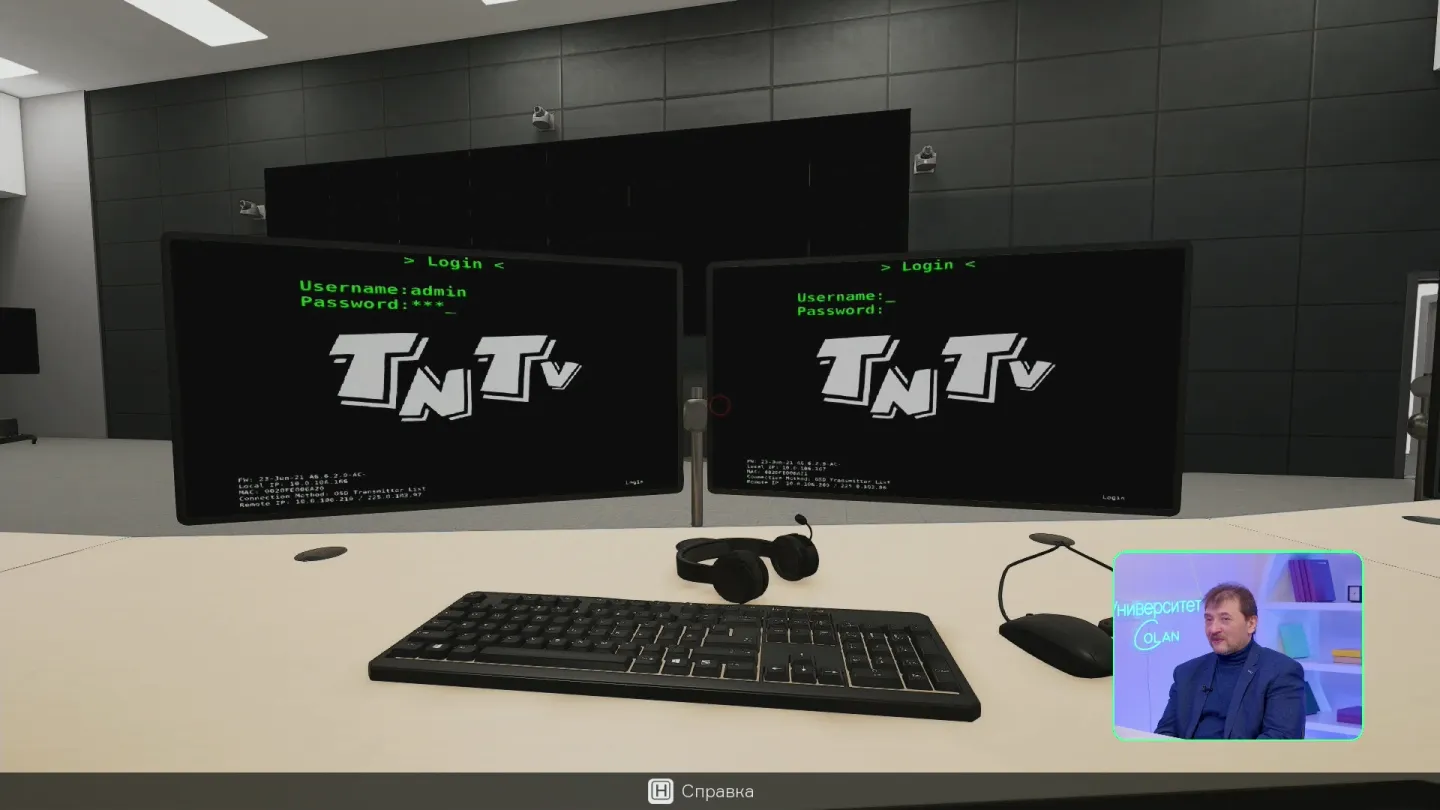

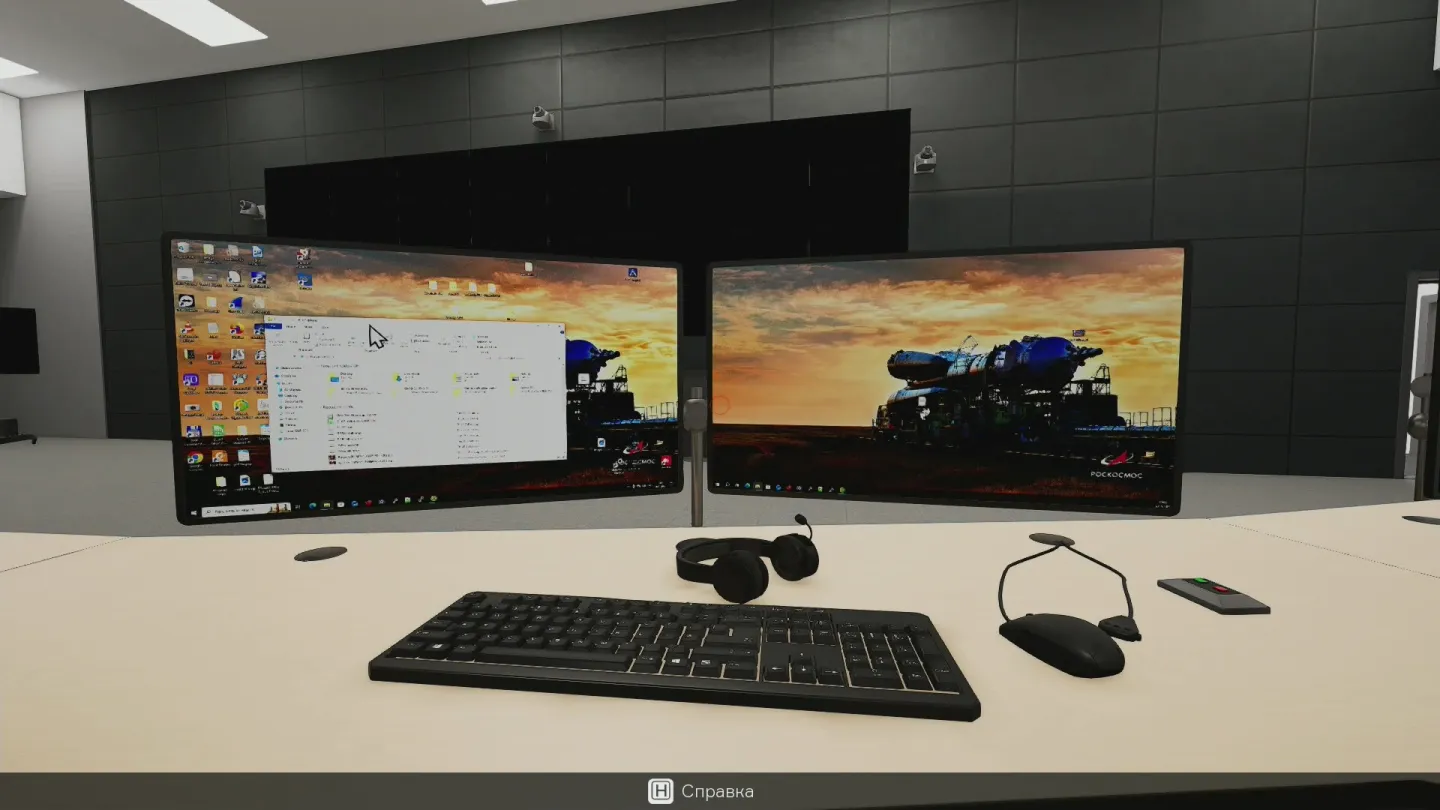

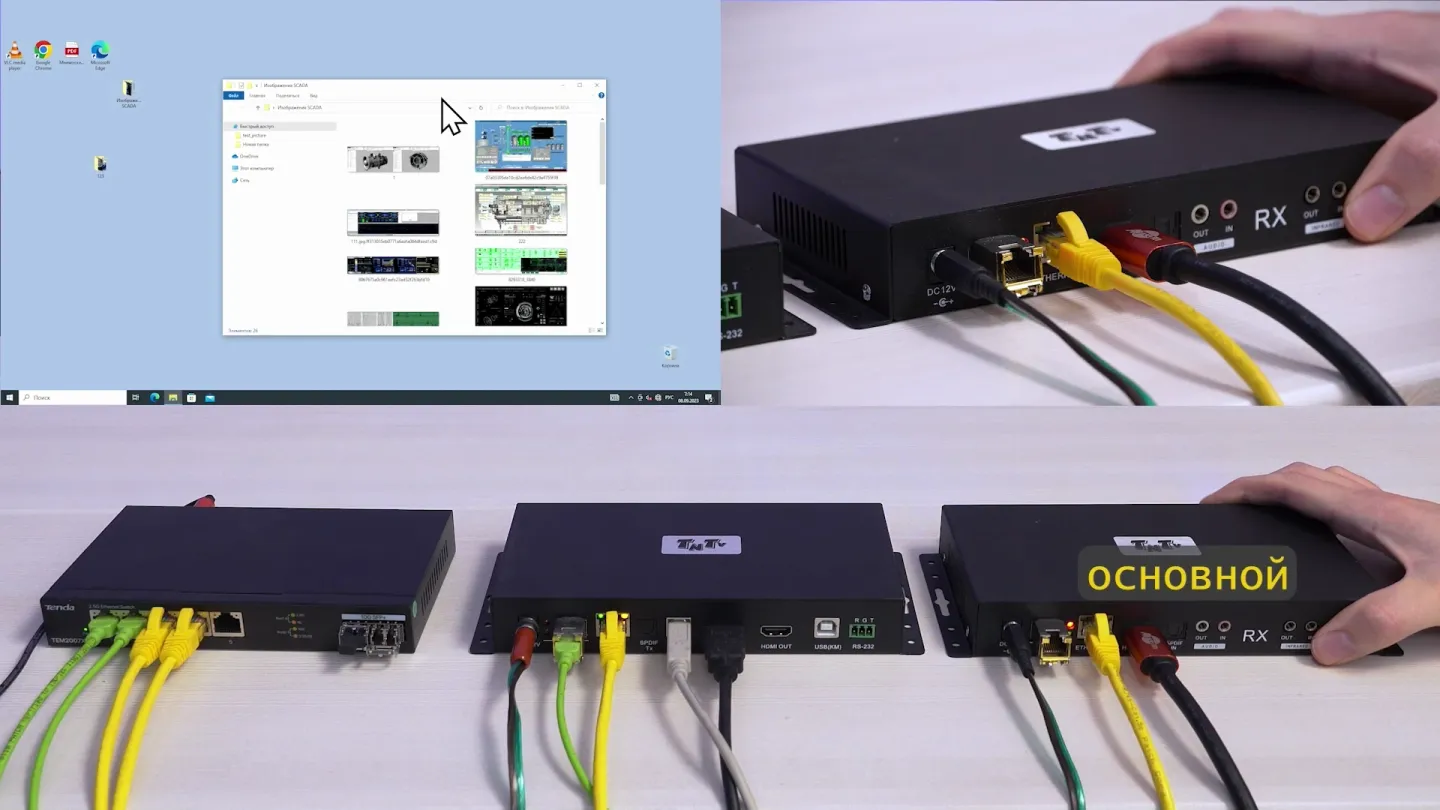

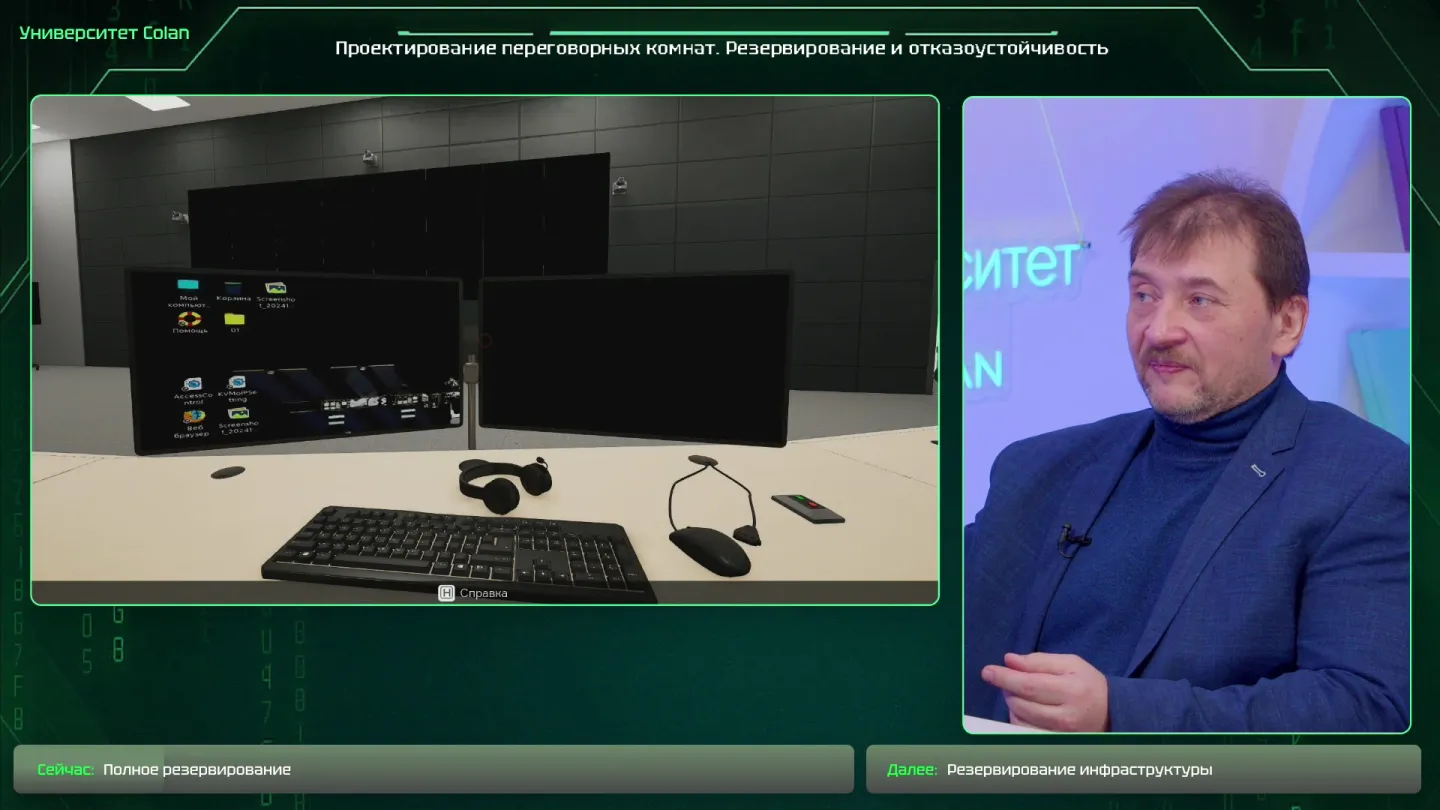

Двухмониторное рабочее место

Классическая современная задача - рабочее место с двумя экранами от одного источника. Простое решение - взять двухканальный KVM-удлинитель и передать оба экрана по одной витой паре, одному оптическому каналу или через один сетевой путь. Для обычных задач это удобно и экономично, но с точки зрения отказоустойчивости риск очевиден: отказ одной линии или одного коммутатора лишает оператора обоих экранов сразу.

Более устойчивый вариант - распараллелить каналы. Каждый экран передается своим независимым путем, а на каждом рабочем канале закладывается возможность выбрать другой канал. Если дополнительный монитор или его линия вышли из строя, оператор на основном экране может выбрать второй канал и временно работать с ним. Если отказал основной экран, оператор может вывести основной канал на оставшийся монитор.

Работать на одном экране вместо двух неудобно. Оператор теряет часть площади, переключает источники поочередно, дольше выполняет действия. Однако он сохраняет контроль над системой. Для SCADA, мониторинга инженерных систем или производственного управления это принципиально: лучше временно работать в урезанном режиме, чем полностью потерять управление и ждать восстановления рабочего места.

Такой сценарий нужно объяснять заказчику заранее. До первого инцидента идея независимых каналов может казаться избыточной. После реальной потери связи с компьютером отношение меняется: становится понятно, что экономия на одном кабеле или одном канале может обернуться полной остановкой оператора.

Полное резервирование источников и KVM-устройств

Полное резервирование добавляет в систему резервные физические элементы. В IP-KVM это проще реализовать, чем в классических удлинителях, потому что передатчики и приемники работают как сетевые устройства и могут быть включены в общую матрицу доступа. Тем не менее каждая схема имеет ограничения, которые нужно учитывать при проектировании и обслуживании.

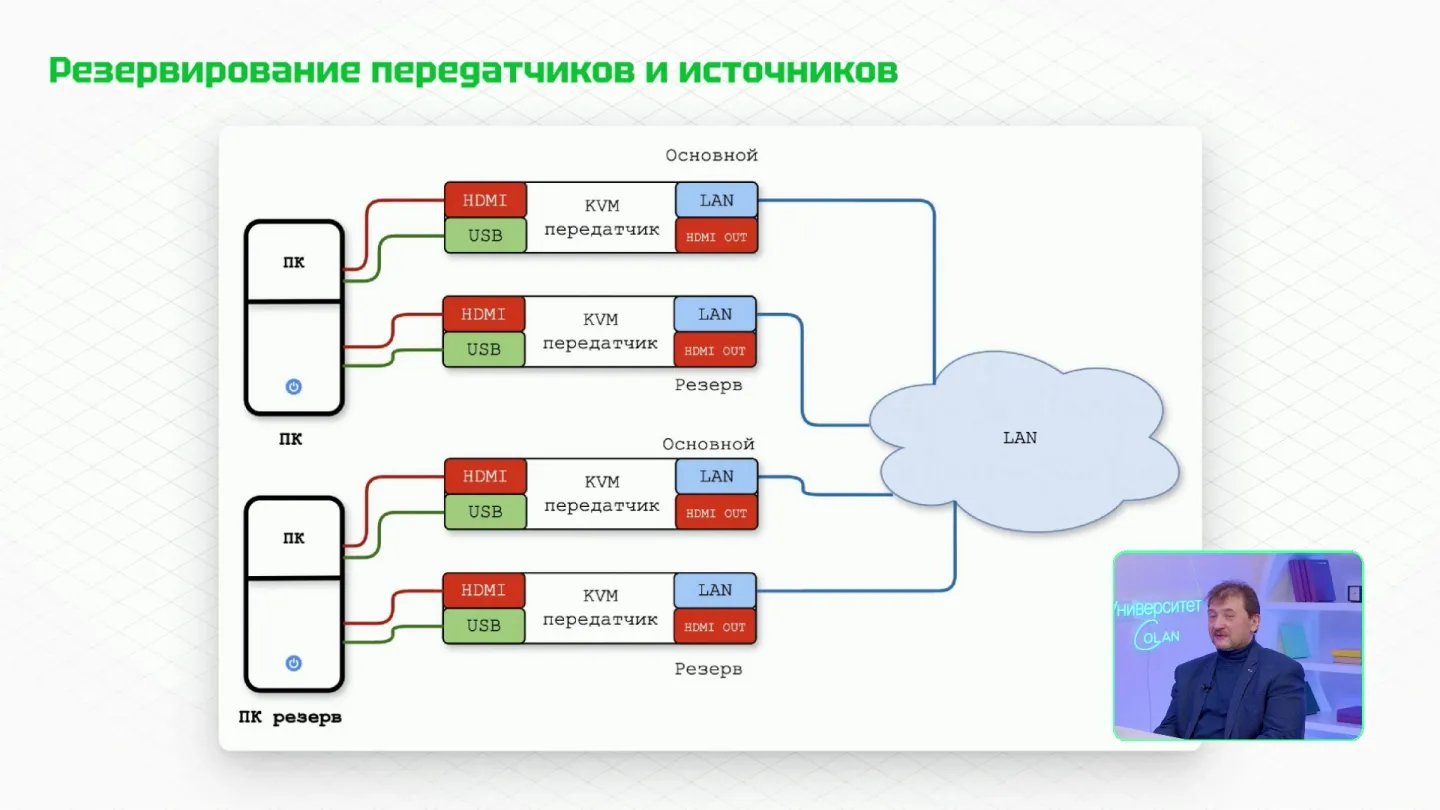

Резервирование KVM-передатчика

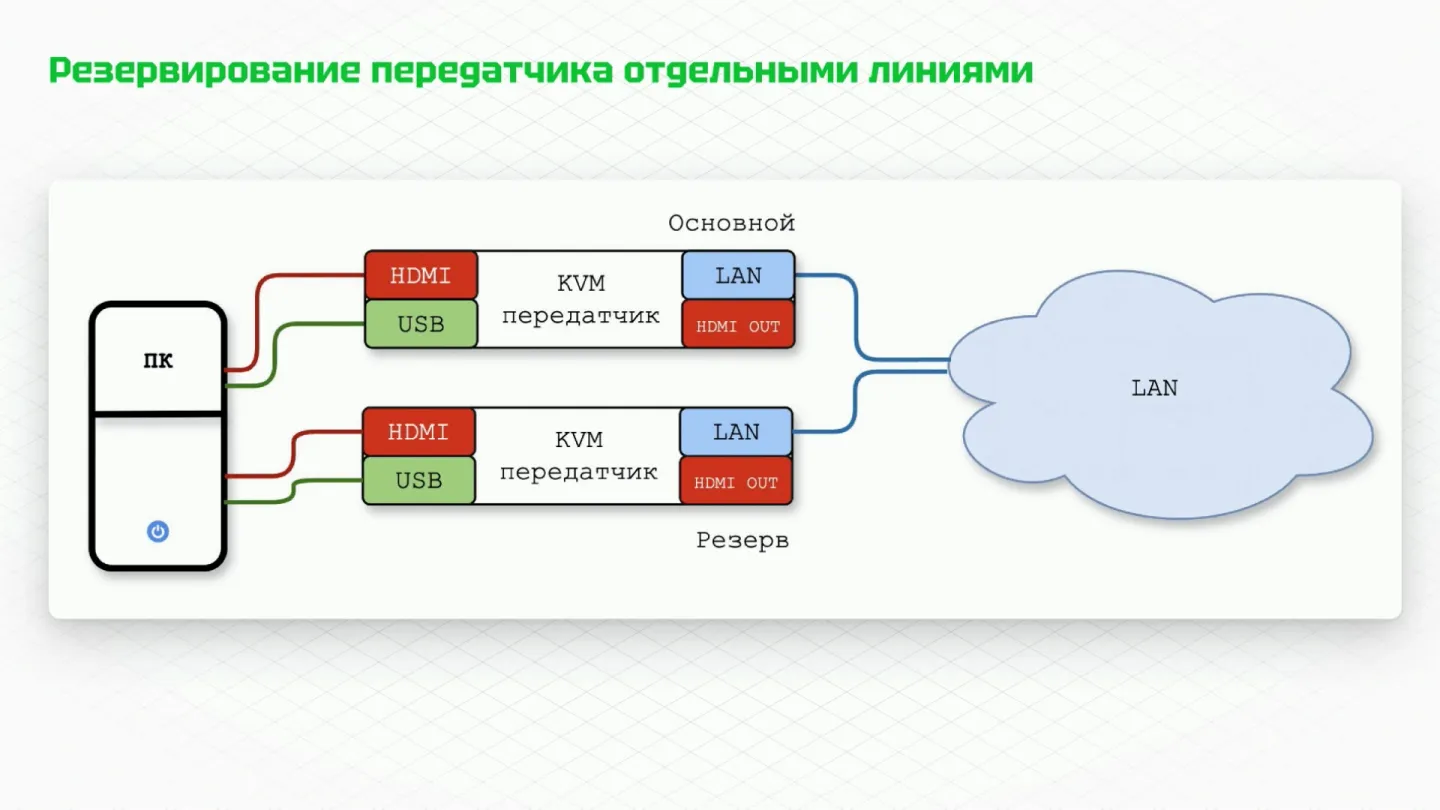

Базовая схема резервирования источника может выглядеть так: компьютер подключается HDMI и USB к основному KVM-передатчику, а резервный передатчик получает сигнал через локальный выход основного устройства или отдельное подключение. Оба передатчика подключены к IP-KVM-сети. Если основной передатчик перестает выполнять свою функцию, оператор может перейти на резервный.

Здесь важна конструкция локального HDMI-выхода. У разных производителей он реализован по-разному. В оборудовании TNT входной сигнал разветвляется: один канал идет на обработку и передачу в сеть, второй выходит на локальный HDMI out. Этот разветвитель работает независимо от центрального процессора передатчика, пока устройство получает питание. Если вычислительная часть передатчика отказала, но питание осталось, локальный выход может продолжить выдавать сигнал на резервную цепочку.

Однако такая схема имеет эксплуатационный минус. Если основной передатчик нужно снять в ремонт, инженеру придется физически перекоммутировать HDMI и USB, иначе резервная цепочка может потерять вход. С точки зрения первичного подключения это удобно и дешевле, но с точки зрения обслуживания хуже.

Если у компьютера есть второй видеовыход и дополнительный USB-порт, предпочтительнее полностью параллельная схема: основной и резервный передатчики подключаются к источнику независимо. Тогда отказ или снятие одного передатчика не требует разборки связанной цепочки. Но это возможно только при наличии свободных выходов у источника и при корректной поддержке со стороны программного обеспечения и операционной системы.

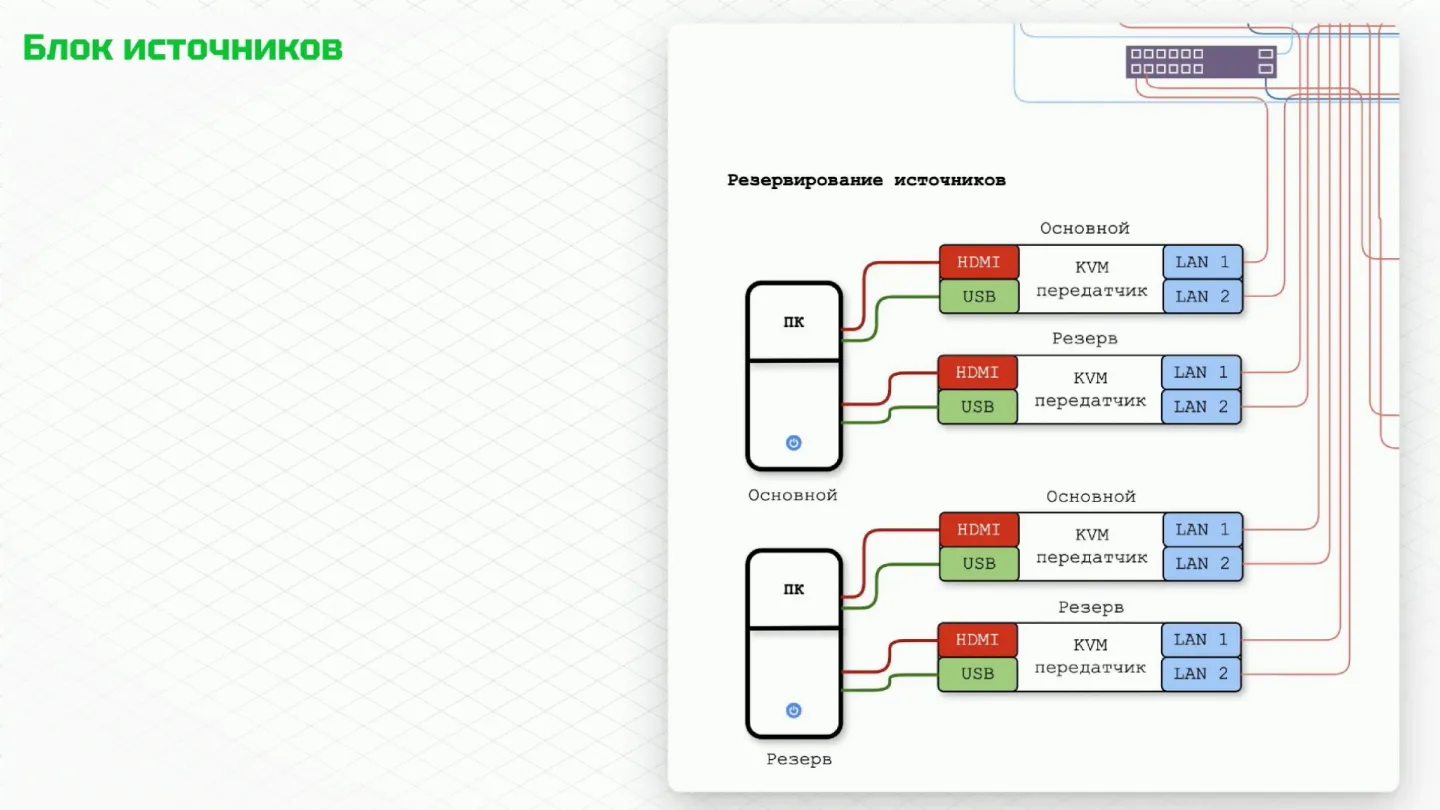

Резервирование компьютера

После резервирования передатчиков остается очевидное узкое место - сам компьютер. Он тоже может выйти из строя, зависнуть, потерять диск, питание или сетевое подключение. Для критичных рабочих мест резервируют не только KVM-цепочку, но и источник: устанавливают основной и резервный компьютер, а у каждого компьютера могут быть свои основной и резервный передатчики.

Вопрос синхронизации данных в такой схеме решается не копированием всего рабочего места вручную. На промышленных и диспетчерских объектах прикладное ПО часто является клиентской оболочкой, которая обращается к базам данных, сервисам и серверной инфраструктуре. Оператор авторизуется на резервном компьютере, а данные берутся из централизованной системы. Версии клиентского ПО обновляются IT-службой удаленно и централизованно.

Сами базы данных и серверы также резервируются. У них могут быть основные и резервные дата-центры, репликация, точки восстановления, процедуры отката и собственные требования к доступности. В некоторых системах приемлема потеря последних 15 минут данных, в более зрелых схемах точка восстановления может составлять 5 минут. Чем меньше допустимая потеря данных и время восстановления, тем дороже и сложнее вся инфраструктура.

KVM в этом контуре не заменяет серверное резервирование. Он решает задачу рабочего доступа оператора: дать возможность быстро перейти с одного компьютера, передатчика или приемника на другой. Все, что находится глубже - базы данных, серверы приложений, питание дата-центра, генераторы, подстанции, каналы связи - проектируется в соответствующих инженерных и IT-разделах.

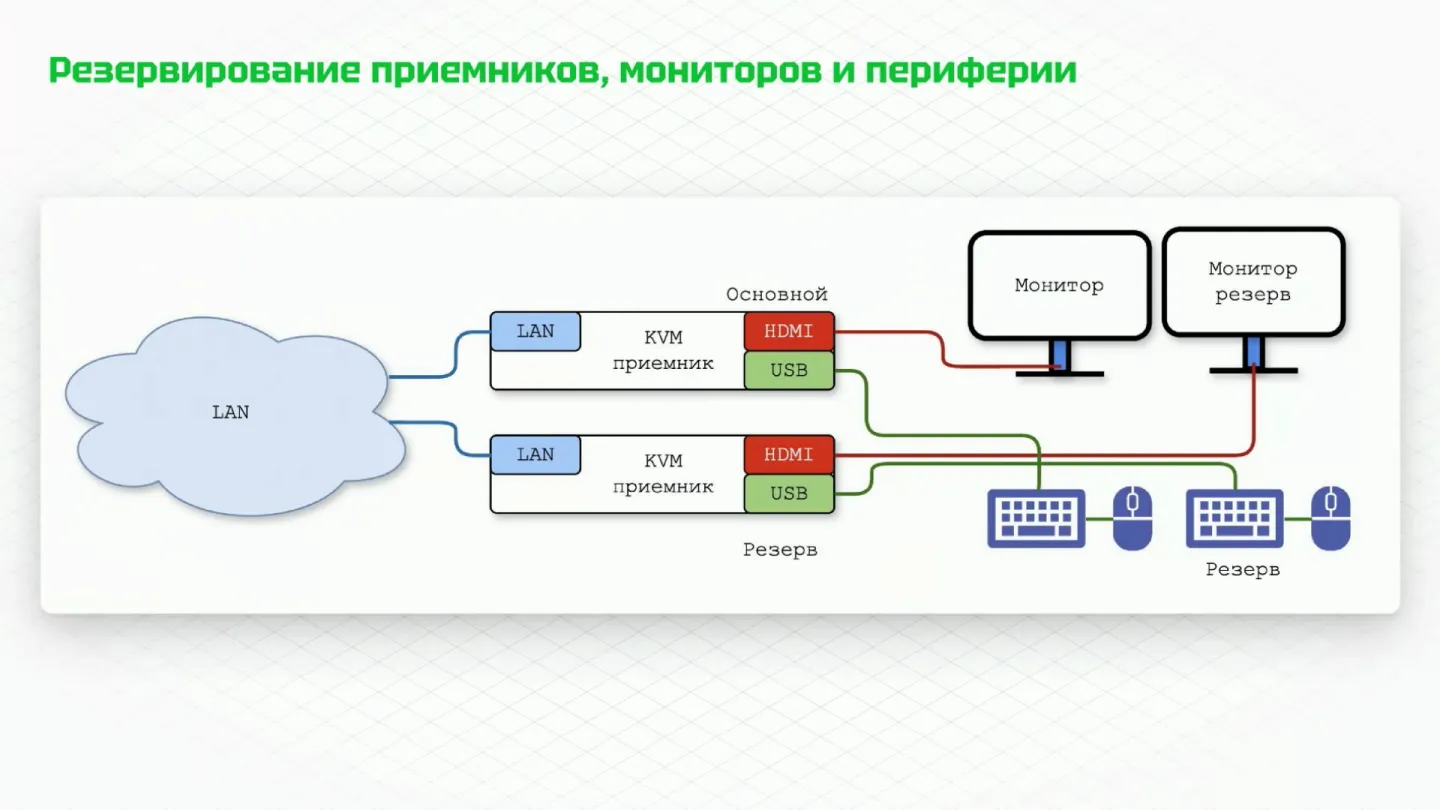

Резервирование KVM-приемника

На стороне рабочего места резервируется KVM-приемник. Но недостаточно просто поставить рядом вторую железку и подключить ее к сети. Резервный приемник должен находиться в согласованном состоянии с основным: знать, какой источник выбран, в каком режиме находится оператор, прошла ли авторизация, какие команды уже выполнены.

В продвинутой реализации резервный приемник зеркалирует действия основного. Это не простое клонирование видеосигнала в две точки. При точка-многоточка можно отправить один поток нескольким приемникам, но это не равно резервированию рабочего места. Резервный приемник должен повторять действия: выбор источника, авторизацию, выход из сеанса, состояние управления. Тогда при отказе основного приемника оператор переключается на резерв и продолжает работу с минимальной потерей времени.

В TNT такой режим реализован как штатная функция синхронизации приемников. В других системах подобного режима может не быть, либо его приходится собирать через API: считывать состояние основного приемника, передавать команды резервному, синхронизировать выбор источника и авторизацию. Это технически возможно, но сложнее, дороже и требует отдельной проверки. Для критичного проекта важно не только наличие второго RX, но и логика его поведения.

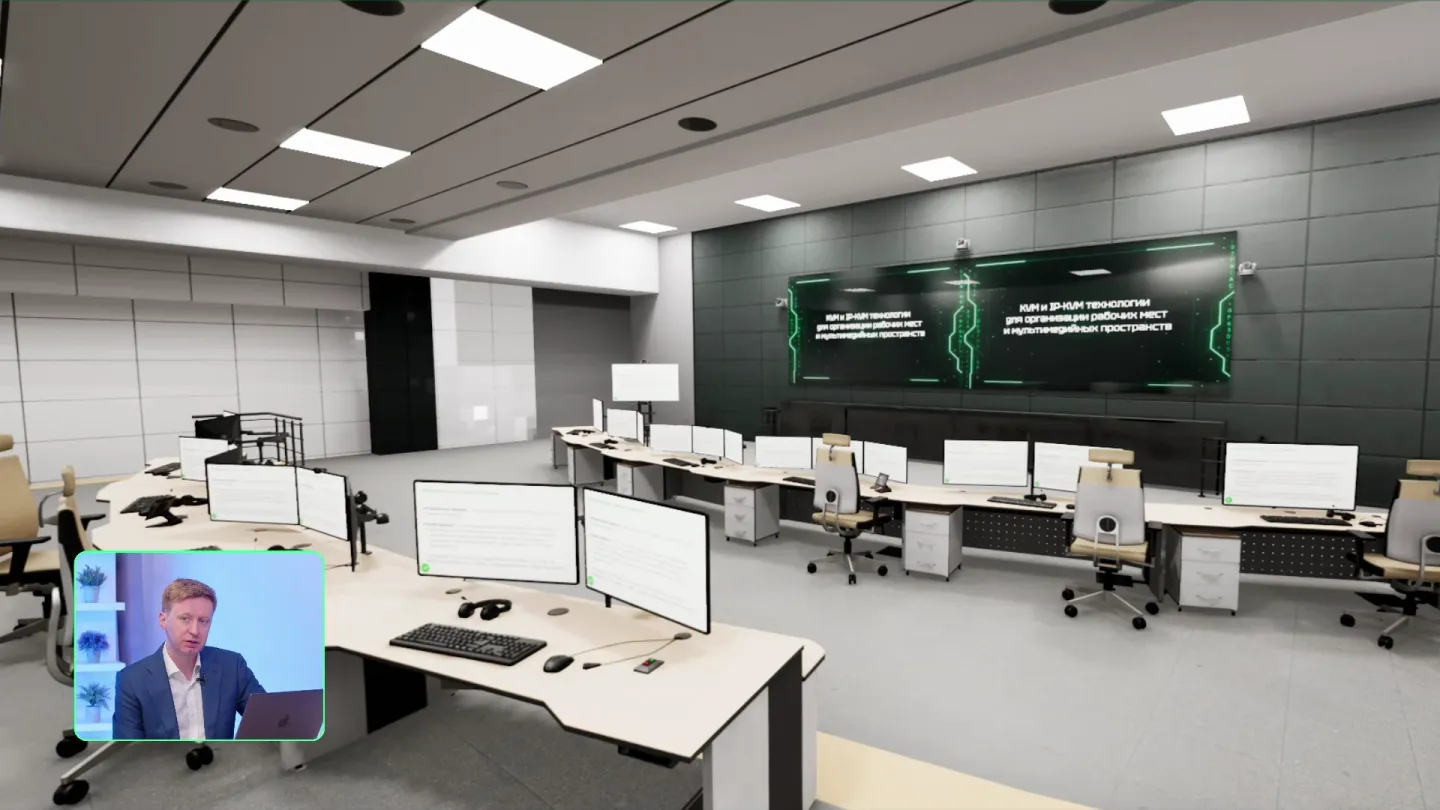

Монитор, входы и органы управления

После резервирования приемника остается монитор. Он тоже может выйти из строя. Более того, монитор может зависнуть с последним изображением и не реагировать на кнопку питания. Визуально оператор может некоторое время думать, что видит актуальное состояние, хотя экран уже не обновляется. Для важных мест это отдельный риск.

Простейшая схема - два приемника подключаются к двум входам одного монитора, а оператор или система управления переключает вход. Но тогда сам монитор остается единой точкой отказа. Более надежная схема добавляет второй монитор: основной RX работает с основным монитором, резервный RX - с резервным. При отказе приемника, входа или экрана оператор переключается на резервную сторону.

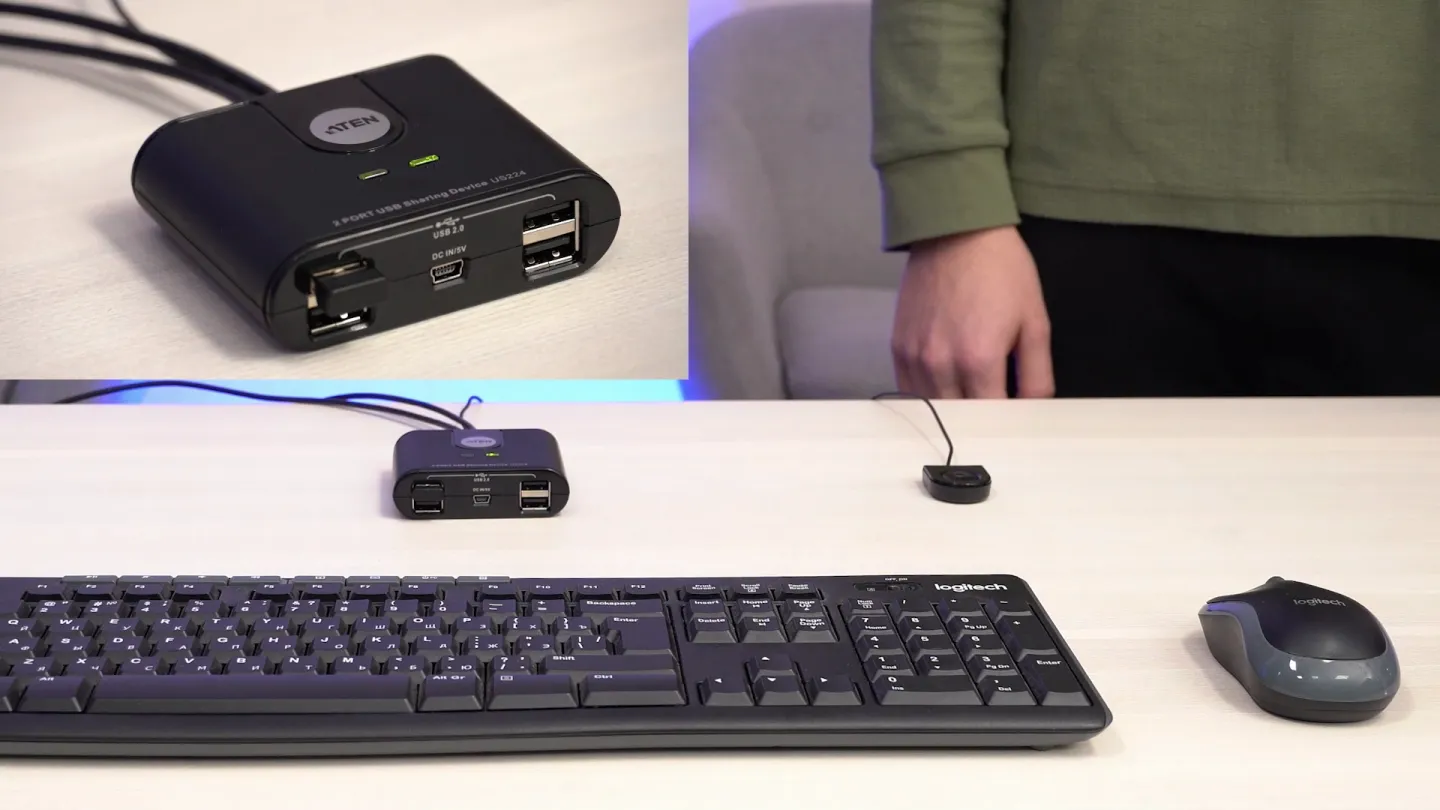

Нужно учесть и клавиатуру с мышью. Если используется KM-коммутатор или USB-переключатель, он тоже может отказать. Если клавиатура или мышь беспроводные, может разрядиться батарея. Может выпасть штекер, залипнуть клавиша, отказать кнопка, повредиться кабель. Поэтому для полного резервирования на столе предусматривают второй комплект органов управления.

Резервная клавиатура и мышь могут находиться в выдвижной полке под столом или в специальной коробке на рабочем месте. Они заранее подключены и готовы к использованию. При проблеме оператор не ищет периферию по зданию, а сразу берет резервный комплект и продолжает работу. В полном варианте на стороне оператора есть два монитора, два приемника, две клавиатуры и две мыши, а также понятный способ переключения между основным и резервным путями.

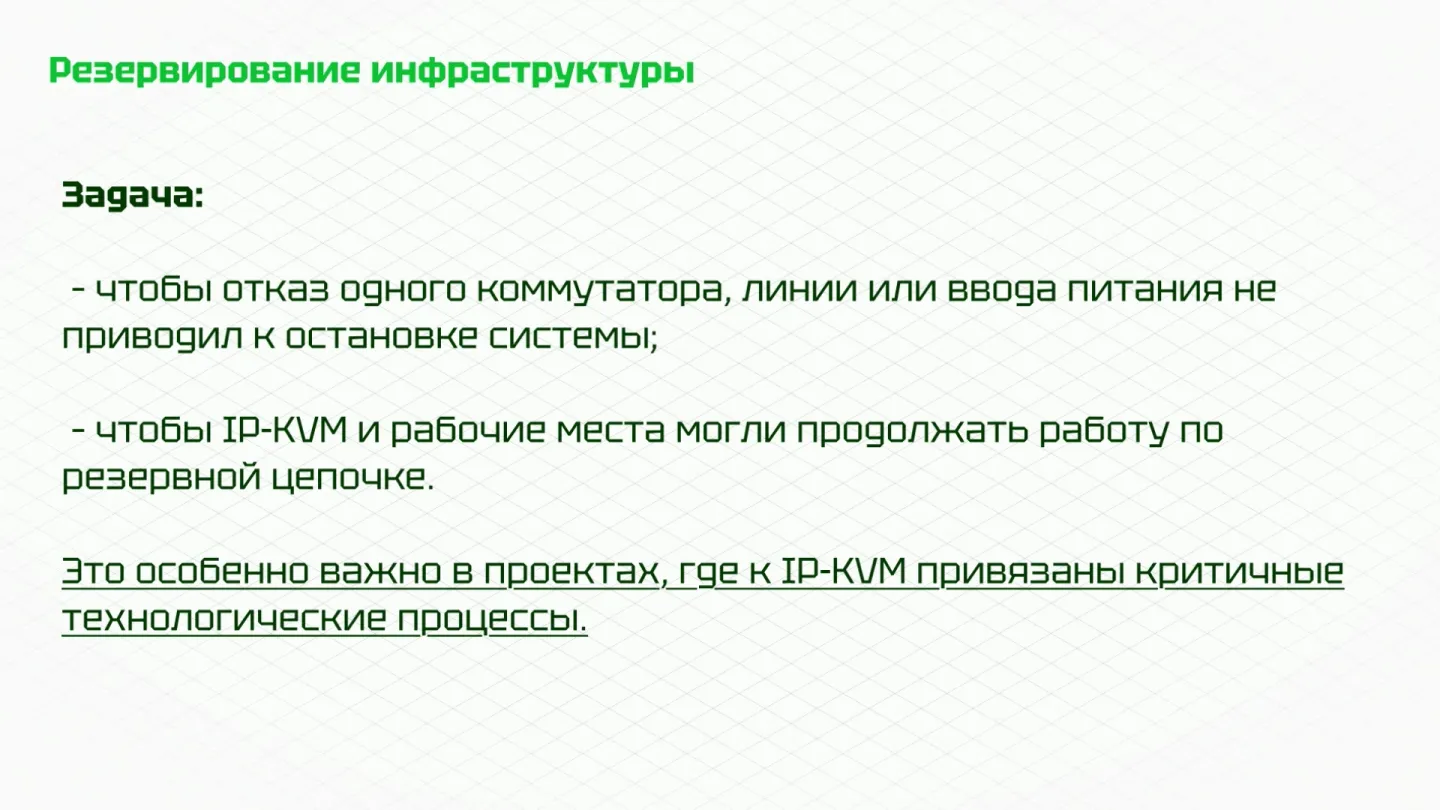

Резервирование локальной сети

Если IP-KVM построен поверх локальной сети, сама сеть становится опорной инфраструктурой. Нельзя считать рабочее место отказоустойчивым, если передатчики и приемники продублированы, но все они сходятся в один коммутатор без резерва. Коммутатор может выйти из строя, потребовать обновления прошивки, перезагрузки или замены. Сеть нужно проектировать так, чтобы можно было произвольно вывести из работы отдельный коммутатор, а иногда и целую группу, не останавливая систему.

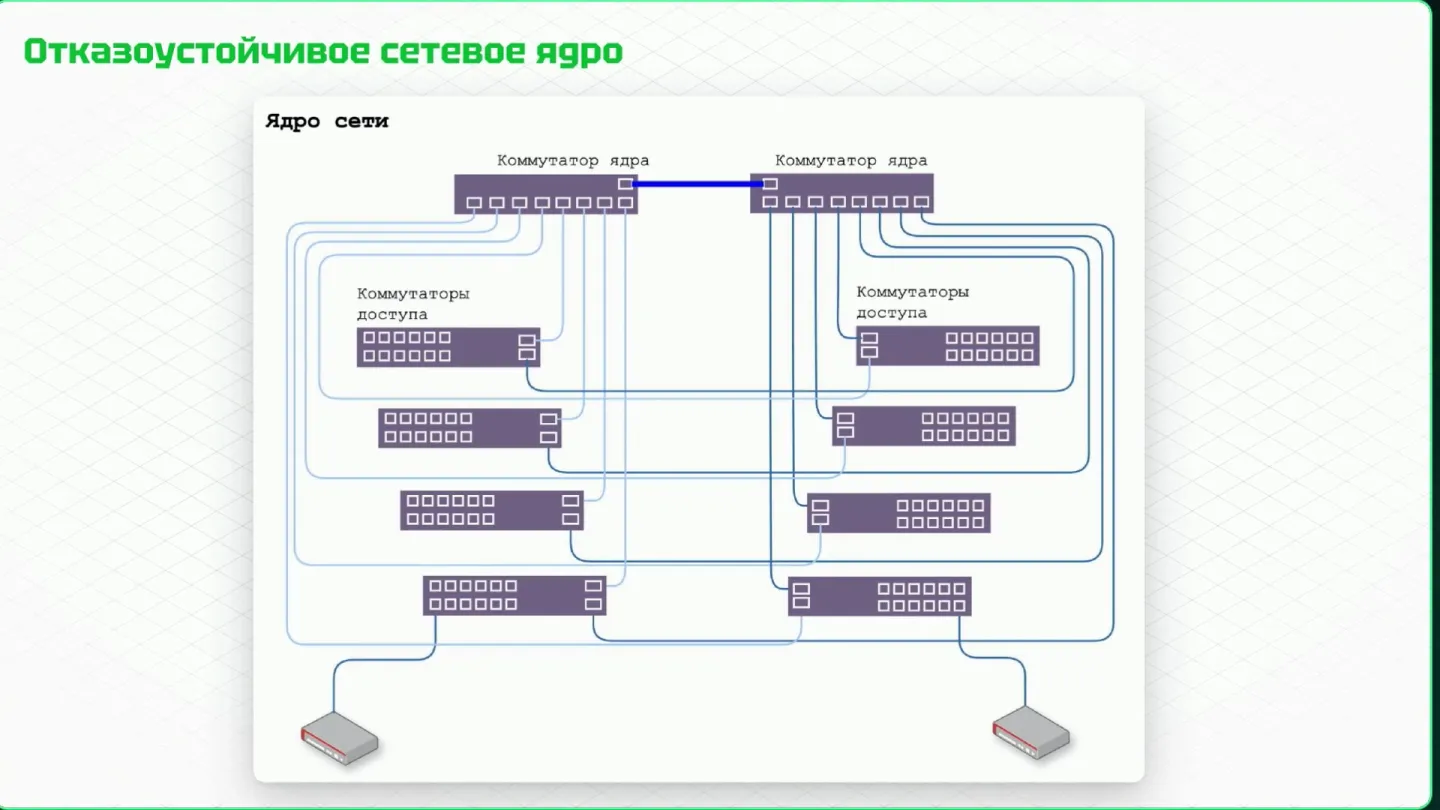

Два плеча коммутаторов

Для полного резервирования применяют схему с двумя плечами коммутаторов: основным и резервным. Плечо - это набор коммутаторов, обслуживающих определенную группу устройств и линий. Основное плечо работает с основными устройствами и основными каналами, резервное - с резервными устройствами и резервными каналами. При этом подключения выполняются перекрестно.

Каждое устройство имеет основной и резервный сетевой канал. Каждый передатчик и приемник подключается не только к "своему" плечу, но и к резервному пути. Коммутаторы доступа соединяются с коммутаторами ядра своего плеча и с резервным ядром. В результате отказ отдельного коммутатора, линии или даже целого стека не должен полностью отрезать рабочее место от источников.

Такая схема сложнее обычной сети. Ее нельзя собрать по остаточному принципу. Нужно заранее рассчитать топологию, количество портов, пропускную способность, резерв портов для замены, типы uplink-соединений, поддержку протоколов отказоустойчивости и поведение KVM-устройств при потере отдельных каналов.

Пропускная способность uplink-каналов

Особое внимание уделяется uplink-каналам от коммутаторов доступа к ядру. Их суммарная пропускная способность должна соответствовать нагрузке портов доступа. Если коммутатор имеет 48 гигабитных портов, наверх часто закладывают 40-гигабитный uplink, учитывая реальную загрузку и запас по портам. Запас физических портов также нужен: если порт отказал, инженер должен иметь возможность быстро переподключить линию.

В 10-гигабитных рабочих местах требования резко растут. Если коммутатор доступа имеет 40 портов по 10 Гбит/с, потенциальная суммарная нагрузка достигает 400 Гбит/с. Для такой архитектуры нужны соответствующие коммутаторы ядра и uplink-каналы на 400 Гбит/с. Это дорогое оборудование, и стоимость сети может стать значимой частью бюджета всего проекта.

Поэтому полный сетевой резерв применяют там, где он оправдан. Для небольшого объекта с умеренными требованиями достаточно более простой схемы. Для космических, финансовых, производственных, диспетчерских и иных критичных систем избыточная сеть является не роскошью, а условием эксплуатации.

Обслуживание без остановки операторов

Главная ценность резервированной сети - не только защита от аварии, но и возможность обслуживания. Инженер может вывести из работы одно плечо коммутаторов, обновить программное обеспечение, перезагрузить устройства, проверить состояние портов, затем вернуть плечо в строй и обслужить вторую сторону. Операторы при этом продолжают работать через оставшийся путь.

Та же логика применяется к IP-KVM-устройствам. Можно обновить основную группу приемников, пока пользователи работают через резервные, затем переключить их обратно и обслужить вторую группу. При правильной архитектуре оператор не должен замечать, что система проходит регламентное обслуживание. Для него рабочее место остается доступным, а все переключения выполняются штатно.

В полностью резервированной схеме выход любого одного элемента не влияет на доступность всей системы. Может отказать передатчик, приемник, монитор, клавиатура, мышь, линия связи, порт коммутатора или целое сетевое плечо - система сохраняет рабочую функцию. Именно это отличает реальную отказоустойчивость от набора отдельных резервных компонентов.

Проверка сценариев и эксплуатационная дисциплина

Отказоустойчивость нельзя считать реализованной, пока сценарии не проверены. Наличие схемы, второго блока питания или резервного приемника еще не гарантирует, что оператор сможет продолжить работу в реальной ситуации. Требуются испытания, документация и регулярная тренировка персонала.

Программа и методика испытаний

В грамотном проекте сценарии отказа фиксируются в техническом задании или в программе и методике испытаний. Описывается, что именно имитируется: отказ питания передатчика, отключение основного сетевого канала, отказ приемника, отключение монитора, потеря панели видеостены, остановка коммутатора, переход на резервный компьютер. Для каждого события указывается ожидаемое поведение системы и действия оператора.

Проверка выполняется физически. Инженер отключает питание устройства, вынимает Ethernet-кабель, переводит вход монитора, выключает коммутатор, имитирует отказ панели. Система должна перейти в заявленный режим, а оператор - выполнить предписанные действия. Если переключение занимает секунды, это фиксируется. Если требуется ручной выбор источника, это также отражается в инструкции.

Когда в ТЗ написано только "система должна обеспечивать отказоустойчивость", этого недостаточно. Нужно раскрыть, какую именно отказоустойчивость: по питанию, по сети, по источникам, по рабочему месту, по видеостене, по инфраструктуре. Без конкретных сценариев приемочные испытания становятся спором о смысле слова, а не проверкой инженерного результата.

Регулярные учения

На критичных объектах сценарии отказа проверяют не только при сдаче системы. Их повторяют регулярно, иногда в рамках учений по гражданской обороне или внутренних тренировок. Имитируются разные внештатные ситуации: отключение питания, отказ инфраструктуры, переход с основной системы на резервную, отключение отдельных блоков. Задача таких учений - убедиться, что резерв работает, а операторы не привыкли к идеальным условиям.

Это важный организационный момент. Если резервное рабочее место существует только на схеме и ни разу не использовалось оператором, в аварии могут возникнуть простые, но критичные проблемы: неизвестный пароль, непонятная кнопка переключения, неочевидный выбор источника, неверно подписанный кабель, разряженная мышь, отсутствие доступа к нужному приложению. Регулярная проверка превращает резерв из теории в рабочий инструмент.

Бюджет и реальная практика

На практике заказчики редко приходят с готовым запросом на полное резервирование. Чаще они уже оценили рынок, сформировали бюджет и хотят построить систему в пределах условных "100 рублей". Когда интегратор задает вопрос про отказоустойчивость, выясняется, что резерв в бюджете не предусмотрен. Полное дублирование устройств, сети и рабочих мест в такой бюджет не помещается.

Поэтому часто выбирают минимально достаточный уровень. Самое распространенное решение - резервирование питания, потому что оно закрывает наиболее частую причину отказов и относительно понятно по стоимости. Далее, если объект критичнее, добавляют резерв сетевых портов, независимые каналы, запасные рабочие места, функциональные пресеты. Полное резервирование применяют на объектах, где простой действительно стоит дорого или создает риск аварии.

К таким объектам относятся крупные производства, металлургия, химические и нефтяные предприятия, процессы непрерывного цикла, диспетчерские службы, финансовые структуры, космическая отрасль, системы управления инженерной инфраструктурой. Иногда критичность неочевидна. Например, управление климатом в хранилище произведений искусства может казаться второстепенной задачей, пока не станет понятно, что потеря мониторинга и управления на час способна повредить ценные объекты.

Как выбирать глубину резервирования

Выбор уровня отказоустойчивости должен начинаться не с каталога оборудования, а с вопроса о последствиях отказа. Один и тот же KVM-приемник может быть установлен на обычном рабочем месте инженера, на посту оператора производственной линии или в диспетчерской, управляющей инфраструктурой города. Устройство одинаковое, но цена простоя разная. Поэтому в одном проекте достаточно заменить блок питания по регламенту, а в другом нужно резервировать источник, KVM-цепочку, сеть, монитор и органы управления.

Полезно разделить рабочие места на несколько классов. Первый класс - некритичные места, где простой допустим и не приводит к прямому ущербу. Второй - важные места, где отказ мешает работе, но есть организационный обходной путь: оператор может перейти к соседу, подключиться к резервному компьютеру или временно передать функцию другому сотруднику. Третий - критичные места, где оператор должен сохранять контроль непрерывно или с минимальным перерывом. Именно для третьего класса проектируют полноценную отказоустойчивость.

Минимальный уровень

Минимальный уровень подходит для систем, где требуется снизить вероятность простого, но не требуется мгновенное продолжение работы при любом отказе. Обычно сюда входят два блока питания или коммутатор питания, запасные блоки на объекте, проверка индикации во время обслуживания, запасные SFP-модули и понятная схема маркировки кабелей. Такой уровень не делает систему неуязвимой, но закрывает самые частые и самые простые в устранении причины отказов.

Минимальный уровень также может включать подготовленную процедуру ручного восстановления. Например, инженер знает, какой SFP заменить, где лежит запасной модуль, какой патчкорд относится к основному каналу, какой - к резервному, какой блок питания подходит к конкретному устройству. Для объекта с дежурной эксплуатацией это уже серьезное улучшение по сравнению с ситуацией, когда все элементы есть только в единственном экземпляре, а документация отсутствует.

Средний уровень

Средний уровень нужен там, где оператор не должен терять рабочую функцию из-за одного типового отказа. Здесь появляются устройства с двумя сетевыми портами, независимые линии связи, функциональные режимы для рабочих мест и видеостен, запасные рабочие места в общей IP-KVM-среде. При отказе одного экрана двухмониторного места оператор получает возможность вывести нужный канал на оставшийся монитор. При отказе панели видеостены система переводится в заранее подготовленный режим.

Такой подход особенно полезен для диспетчерских и производственных помещений, где полный дубль каждого элемента слишком дорог, но потеря управления недопустима. Оператор может временно работать с меньшим удобством, но продолжает видеть критичные данные и отправлять команды. Для многих объектов это разумный баланс между бюджетом и риском.

Средний уровень требует более внимательной приемки. Нельзя ограничиться проверкой включения оборудования. Нужно имитировать отказ линии, порта, монитора, приемника, панели видеостены, проверить, что оператор понимает порядок действий, а система управления действительно переводит рабочее место в нужный режим. Если сценарий не проверялся, он остается предположением.

Максимальный уровень

Максимальный уровень применяют на объектах с жесткими требованиями к доступности. Здесь резервируется вся цепочка: основной и резервный компьютер, основной и резервный KVM-передатчик, два сетевых пути, две группы коммутаторов, основной и резервный KVM-приемник, два монитора, два комплекта клавиатуры и мыши, а также питание каждого уровня. При такой схеме отказ одного элемента не должен менять способность оператора выполнять задачу.

Максимальный уровень дорог не только из-за количества оборудования. Он требует проектирования сети, настройки синхронизации приемников, регламентов обслуживания, обучения операторов, запасных частей на площадке и периодических испытаний. Без этих организационных элементов дорогая схема может оказаться хрупкой. Например, резервный приемник есть, но не синхронизирует авторизацию; резервный монитор есть, но оператор не знает, как на него перейти; второй компьютер есть, но версия клиентского ПО устарела. Полное резервирование работает только тогда, когда техническая и эксплуатационная части собраны в единую систему.

Типовые ошибки при проектировании

Отказоустойчивость часто ломается не из-за отсутствия дорогого оборудования, а из-за неверной логики схемы. В проекте может быть много резервных компонентов, но при этом оставаться одна точка, через которую проходит все управление. Такая точка делает весь резерв декоративным.

Резерв есть, но нет диагностики

Два блока питания полезны только тогда, когда известно состояние каждого из них. Если устройство показывает лишь общий факт включения, инженер может не заметить, что один блок уже отказал. Система продолжает работать, но фактически перешла в нерезервированный режим. Вторая авария станет полной остановкой. Поэтому для критичных мест важна не только избыточность, но и наблюдаемость: индикация на коммутаторе питания, регламентная проверка напряжений, учет замен и понятный порядок обслуживания.

Похожая проблема возникает с резервной сетью. В меню устройства может быть выбран основной канал, резервный кабель физически подключен, но никто не проверял его работоспособность. При первом реальном отказе выясняется, что резервный порт настроен неверно, патчкорд поврежден, коммутатор не пропускает нужный трафик или прошивка устройства не поддерживает выбранный режим. Резерв без диагностики и проверки дает ложное ощущение надежности.

Резерв зависит от отказавшего элемента

Частая ошибка - построить резервный путь через тот же элемент, который должен быть обойден. Пример с локальным выходом передатчика показывает эту границу. Если резервный передатчик получает сигнал через основной, схема может работать при отказе вычислительной части основного устройства, пока остается питание и работает внутренний разветвитель. Но при снятии устройства в ремонт или при полном отказе питания потребуется физическая перекоммутация.

Аналогичная проблема встречается с PoE. Если основной сетевой порт является и каналом данных, и источником питания, а резервный порт не умеет получать питание, отказ основного порта выключает устройство целиком. Формально второй порт есть, но воспользоваться им невозможно. В отказоустойчивой схеме питание, данные и управление должны рассматриваться как связанные, но не взаимно блокирующие контуры.

Один канал на два экрана

Для двухмониторного рабочего места соблазнительно передать оба экрана через один общий канал. Это проще, дешевле и аккуратнее в монтаже. Но отказ одного кабеля, одного порта или одного коммутатора сразу лишает оператора всего рабочего поля. Если рабочее место критичное, каналы нужно разделять. Каждый экран должен иметь независимый путь, а система должна позволять временно вывести любой важный канал на оставшийся монитор.

Такой подход выглядит избыточным только до первой аварии. После потери одного канала оператор может продолжить работу в однодисплейном режиме, связаться с дежурным инженером и дождаться ремонта без полной остановки процесса. Это и есть смысл функционального резервирования: не сохранить идеальные условия, а сохранить минимально достаточное управление.

Нет сценариев обслуживания

Иногда проект хорошо защищен от аварии, но плохо приспособлен к обслуживанию. Устройство можно зарезервировать так, что при отказе оно обходится, но снять его из стойки невозможно без отключения половины системы. Коммутаторы могут иметь резервные uplink-каналы, но обновление прошивки все равно требует общей остановки, потому что не предусмотрено разделение по плечам. Видеостена может иметь запасные режимы отображения, но инженер не знает, какие панели можно выводить из работы без согласования.

Поэтому каждый отказоустойчивый проект нужно проверять вопросом: как это будет обслуживаться через год? Что сделает инженер, если нужно заменить передатчик, обновить приемники, перезагрузить коммутатор, поменять монитор, проверить блок питания? Если ответ требует импровизации на объекте, схема еще не готова к эксплуатации.

Примеры рабочих сценариев

Разные типы рабочих мест требуют разных сценариев. Универсального шаблона нет, но можно выделить несколько характерных вариантов, которые помогают заказчику и интегратору говорить предметно.

Пост мониторинга без жесткого управления

На посту мониторинга оператор в первую очередь наблюдает за состоянием систем. Если один монитор временно недоступен, можно вывести важные окна на другой экран или перейти на запасное место. Для такого поста часто достаточно резервирования питания, двух сетевых каналов, функционального режима для перераспределения источников и запасной периферии. Полное дублирование компьютера и всей сети может быть избыточным, если есть соседние посты и понятная процедура передачи наблюдения.

Тем не менее даже наблюдение может быть критичным. Если оператор следит за климатом, инженерными системами, аварийными сигналами или безопасностью, длительная потеря отображения недопустима. Поэтому нужно фиксировать допустимое время реакции: секунды, минуты, десятки минут. Это время определяет, нужен ли автоматический переход, ручное переключение или достаточно вызова инженера.

Рабочее место управления производством

На производстве оператор не только видит состояние линии, но и отправляет команды. Здесь отказ клавиатуры, мыши, USB-канала или приемника может быть не менее опасен, чем потеря изображения. Рабочее место должно сохранять возможность управления хотя бы в ограниченном режиме. Для двухмониторной SCADA-системы полезны независимые каналы, резервный RX, второй комплект органов управления и понятная процедура перехода на резерв.

Если линия непрерывная, важно также учитывать обслуживание. Прошивки передатчиков, приемников и коммутаторов придется обновлять. Если для этого каждый раз нужна остановка производства, резервирование не решило эксплуатационную задачу. Система должна позволять вывести из работы часть KVM-цепочки, пока оператор продолжает управлять процессом через другую часть.

Ситуационный или диспетчерский центр

В ситуационном центре часто сочетаются рабочие места операторов, видеостена, общие источники, системы управления и сеть. Здесь функциональное резервирование особенно ценно: при отказе панели видеостены нужно перераспределить важные источники; при отказе рабочего места - перевести оператора на запасной пост; при отказе приемника - переключить монитор и органы управления; при обслуживании сети - сохранить доступ к источникам через другое плечо.

Такие системы требуют раннего согласования ролей. Нужно знать, какие операторы имеют доступ к каким источникам, какие действия выполняются вручную, какие кнопки выводятся на панель управления, какие режимы доступны дежурному инженеру, а какие требуют разрешения руководителя смены. Отказоустойчивость здесь становится не только инженерной, но и организационной задачей.

Объект с высокой стоимостью данных

Финансовые, космические и другие высококритичные системы часто предъявляют требования не только к рабочему месту, но и к данным. Резервный компьютер бесполезен, если он не может подключиться к актуальной базе. KVM обеспечивает доступ к резервному источнику, но данные должны реплицироваться на уровне серверной инфраструктуры. Поэтому при проектировании нужно согласовать два мира: KVM-доступ оператора и IT-резервирование приложений.

Здесь важно не смешивать понятия. Если резервная база имеет точку восстановления 15 минут, оператор после переключения может потерять часть последних операций. Если требования допускают только 5 минут, инфраструктура будет дороже. Если потеря данных недопустима, нужны еще более строгие схемы. KVM-часть должна честно отражать эти ограничения, а не обещать больше, чем обеспечивает прикладная система.

Что фиксировать в документации

В документации по отказоустойчивому рабочему месту нужно фиксировать не только состав оборудования, но и состояние системы при каждом отказе. Для питания указывают, сколько блоков используется, как проверяется каждый блок, какая индикация считается нормальной, какая требует замены. Для сети описывают основной и резервный канал, маркировку портов, тип SFP-модулей, допустимое время перехода, порядок возврата на основной путь.

Для функциональных режимов нужно перечислить события и реакции: отказ одного монитора, потеря дополнительного канала, отключение панели видеостены, переход на запасное рабочее место, ручной выбор резервного источника. У каждого события должен быть исполнитель. Если действие выполняет оператор, оно должно быть доступно с его панели или клавиатуры. Если действие выполняет инженер, в инструкции должны быть указаны стойка, порт, кабель, запасная часть и критерий восстановления.

Отдельный раздел стоит посвятить регламенту проверки. В нем задают периодичность испытаний, список имитируемых отказов, допустимые перерывы, ответственных лиц и форму фиксации результата. Проверка блока питания без записи в журнал быстро теряет смысл: через несколько месяцев никто не вспомнит, какой блок мигал, какой заменили и какие параметры были на границе нормы. Для критичных систем журнал обслуживания так же важен, как схема подключения.

Документация должна включать и ограничения. Если при отказе одного экрана оператор переходит в однодисплейный режим, это нужно прямо написать. Если резервный компьютер подключается к базе с точкой восстановления 15 минут, это тоже должно быть зафиксировано. Если переход на резервный сетевой канал занимает несколько секунд и на это время замирает изображение, это нормальное поведение только при условии, что оно заранее согласовано. Честное описание ограничений защищает проект от неверных ожиданий и помогает операторам действовать спокойно.

Практические выводы для проектирования

Отказоустойчивое рабочее место нужно начинать с классификации критичности. Не каждому пользователю требуется полный резерв. Но если рабочее место влияет на безопасность, непрерывность производства, диспетчеризацию, управление инженерными системами или финансово значимый процесс, отказоустойчивость нужно обсуждать в начале проекта.

Начинать с вероятных отказов

Первый практический шаг - закрыть наиболее вероятные отказы. Для KVM это обычно питание: два блока питания, коммутатор питания, понятная индикация состояния и регламентная замена деградирующих блоков. Затем анализируют линии связи: нужны ли SFP-модули, запасные модули на объекте, два сетевых порта, независимые кабельные трассы, оптические линии, резервные коммутаторы.

При выборе PoE, POTS или другого питания по кабелю важно проверять, не превращает ли питание основной порт в единую точку отказа. Два сетевых разъема сами по себе не дают резерв, если питание, прошивка или настройки делают один из них обязательным для работы устройства.

Проектировать функциональные режимы

Функциональное резервирование нужно закладывать вместе с логикой работы оператора. Для видеостены это набор режимов обхода отказавших сегментов. Для двухмониторного рабочего места - возможность вывести любой критичный канал на оставшийся экран. Для диспетчерской - запасное рабочее место в общей IP-KVM-среде. Для каждого режима нужны подписи, инструкции, кнопки или команды, которые оператор способен выполнить без инженера.

Хороший функциональный резерв не обещает сохранить прежний комфорт. Он сохраняет управляемость. Оператор может временно работать на одном мониторе, с меньшим количеством окон или на запасном месте, но продолжает выполнять основную задачу.

Проверять полную цепочку

Полное резервирование требует анализа всей цепочки: компьютер, передатчик, сеть, приемник, монитор, клавиатура, мышь, питание и сервисные процедуры. Если в цепочке остается один незарезервированный элемент, именно он станет точкой отказа. Если резервный приемник не синхронизирует авторизацию, оператор потеряет время. Если второй монитор не подключен, резервный RX не спасет от зависшего экрана. Если сеть построена на одном коммутаторе, дублирование KVM-устройств не защитит от его отказа.

Поэтому отказоустойчивость нельзя оценивать по отдельной позиции в спецификации. Нужно пройти весь путь сигнала и управления от источника до рук оператора, а затем повторить этот путь для сценариев обслуживания. Только после этого можно говорить, что рабочее место не просто имеет резервные компоненты, а действительно продолжает работать при отказах.

Документировать и регулярно проверять

Последний обязательный элемент - эксплуатационная дисциплина. Сценарии должны быть описаны, проверены при приемке и периодически повторяться. Запасные SFP-модули, блоки питания, клавиатуры и мыши должны находиться на объекте, а не в абстрактном складе поставщика. Инженеры должны видеть индикацию деградации, а операторы - понимать, какую кнопку нажать и куда перейти.

Отказоустойчивость стоит денег и усложняет проект. Но в критичных системах она покупает не абстрактную надежность, а конкретную возможность продолжать работу: при отказе блока питания, при повреждении линии, при зависании монитора, при обновлении коммутатора, при ремонте KVM-приемника или при переходе на резервный компьютер. Именно эта возможность и должна быть главным критерием при выборе уровня резервирования.
