Новое оборудование от ATEN для трансляций видеосигналов от источников на устройства отображения по сети с разрешением Full HD и 4K.

Суть задачи

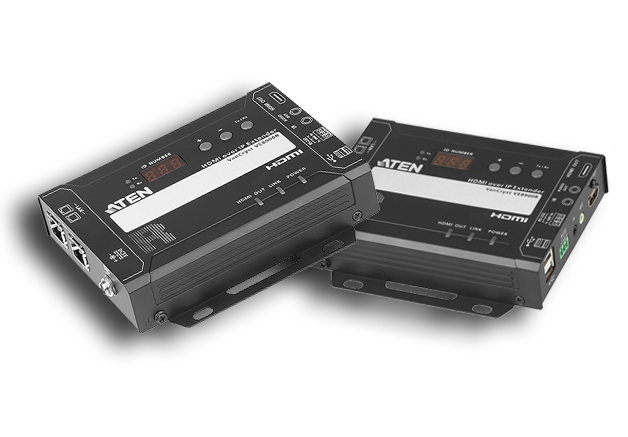

Устройства ATEN VE8900/VE8950 состоят из приемников VE8900R/VE8950R и передатчиков VE8900T/VE8950T. Благодаря использованию сетевых технологий возможно построение систем видеотрансляции практически неограниченных по количеству источников и устройств отображения различного видеоконтента. Предусмотрено два типа устройств:

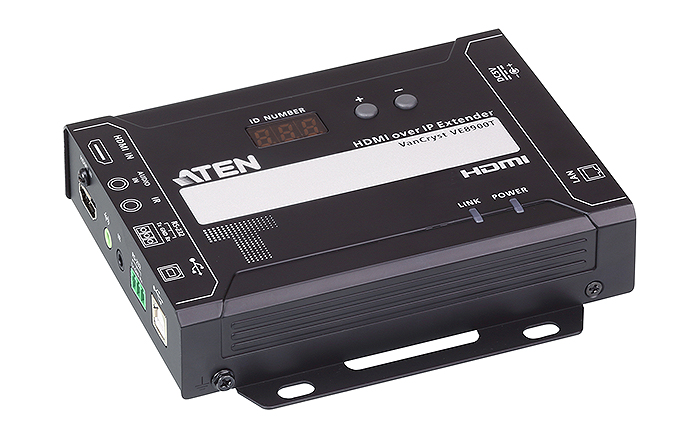

ATEN VE8900T ATEN VE8900R

Пара устройств, обеспечивающая макс. разрешение до 1080p при 100м (Cat 5e/6, в схеме соединения "точка-точка")

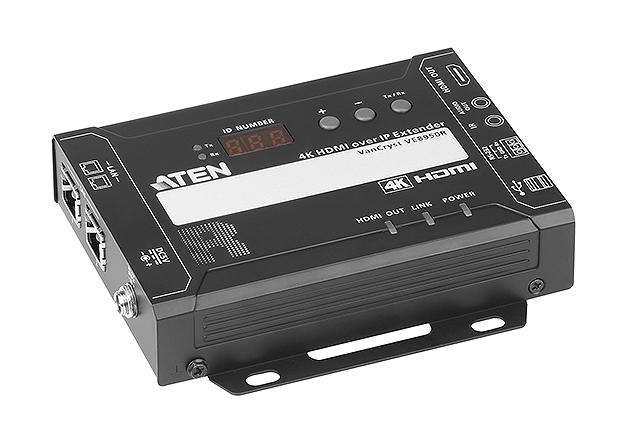

ATEN VE8950T ATEN VE8950R

Пара устройств, обеспечивающая макс. разрешение до 4K при 100м (Cat 5e/6, в схеме соединения "точка-точка")

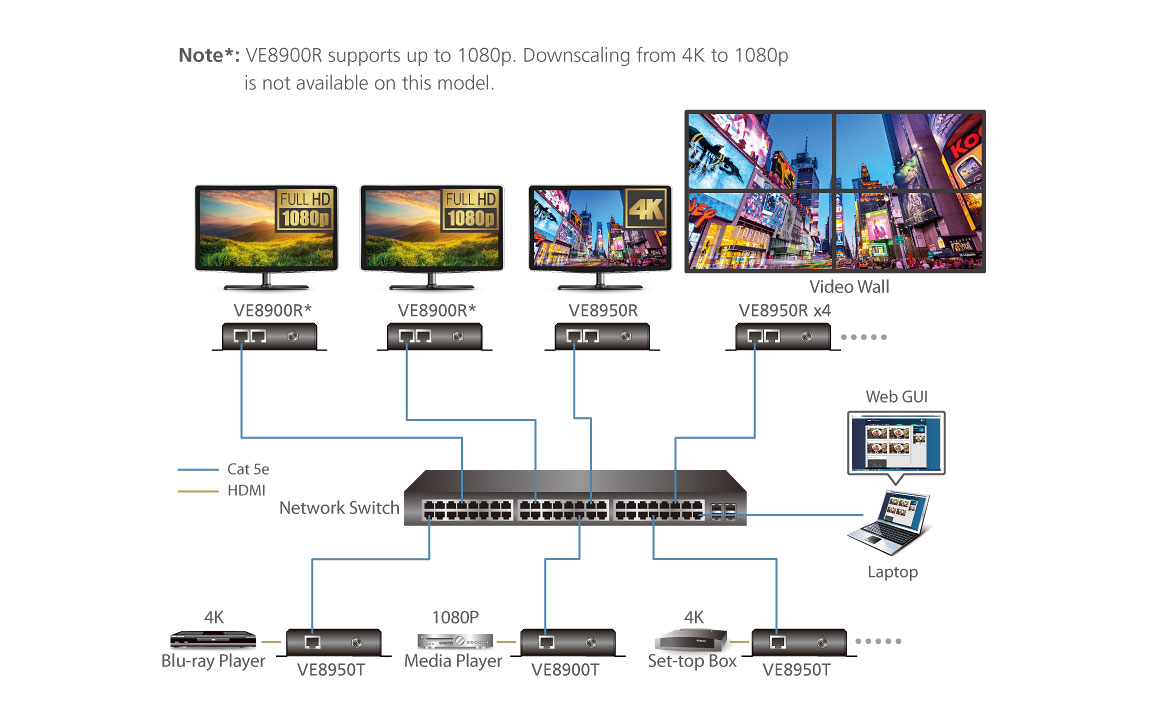

На основе данного оборудования можно организовать системы коммутации с различными схемами:

• удлинитель (точка -точка),
• разветвитель (один источник - много средств отображения или точка -многоточка),
• переключатель (много источников - одна точка отображения),
• коммутатор (многоточка -многоточка)

При этом построенные на VE8900/VE8950 системы имеют намного больше возможностей по сравнению с традиционными устройствами коммутации особенно по количеству точек коммутации. Системы легко масштабируются, и при необходимости увеличить количество точек трансляции, благодаря сетевой технологии, в систему просто добавляются необходимое количество приемников и передатчиков. Ограничение по количество устройств в системе определяется топологией сети. Так как трафик видео довольно большой, то необходимо обратить внимание на «тонкие места» в сети. Например, связи между коммутаторами нужно создавать с учетом прохождения всех требуемых потоков, организуя транки или устанавливая порты большей проходимости.

Расстояние между устройствами (приемник - передатчик) могут быть до 100м при использовании медной витой пары и километры по оптоволокну, что особенно важно на предприятиях с большими территориями.

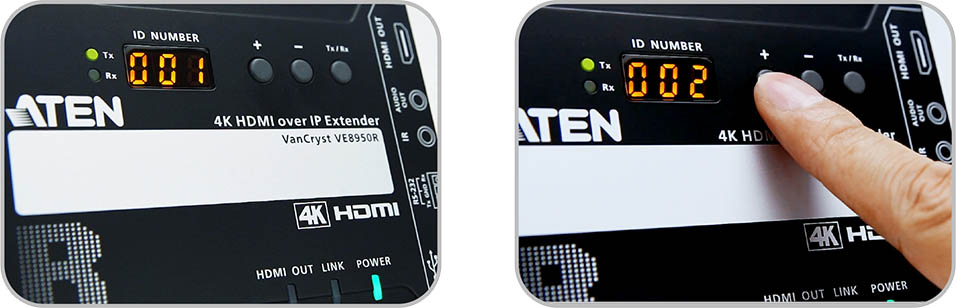

Важным преимуществом при выборе оборудования в пользу ATEN может стать отсутствие сложных настроек IP-соединений, не требующих обширного опыта в области ИТ или дополнительного обучения. В оборудовании предусмотрена возможность переключения между входными источниками сигнала с помощью кнопок на верхней панели.

Не требуется дополнительных серверных компьютеров или программного обеспечения.

В устройствах предусмотрена поддержка графического веб-интерфейса для управления оборудованием системы. Таким образом, нет необходимости в специализированных серверных компьютерах, блоках управления или в установке программного обеспечения/драйверов.

Один из интересных функционалов - это возможность подключения нескольких дисплеев, транслирующих одинаковый контент, к одному порту сетевого коммутатора. Приемники VE8950R или VE8950R в этом случае соединяются цепочной, что позволяет максимально экономично использовать порты свитча. Для этого на приемниках предусмотрено два порта RJ45 (вход выход).

В зависимости от сетевой архитектуры рекомендуется подключать в цепь до 30 устройств.

Также функционал оборудования позволяет использовать подключения в цепь для создания видеостен. Устройства поддерживают организацию видеостен с размерами до 8 x 8 (64 дисплея), при этом возможно, как горизонтальное, так и вертикальное расположения дисплеев (поворот на 90 °).

Важным дополнением является поддержка извлечения звука для использования его во внешней акустической системе, а также отдельный аудиосигнал может быть встроен в HDMI-поток.

Система управляется несколькими способами, кнопками на верхней панели устройств или через веб-интерфейс по сети. В графическом интуитивно понятном интерфейсе предусмотрено переключение между профилями макетов, предварительный просмотр, а также управление с поддержкой функционала Drag and Drop,

Наличие порта USB 2.0 позволяет подключить такие устройства, как клавиатура, мышь, флэш-накопитель, принтер и другие периферийные USB-устройства. Поддерживается передача ИК сигнала. Наличие канала RS-232 позволяет подключать устройства, работающие по данному интерфейсу.

Передатчики и приемники поставляются отдельно, и заказчики могут приобрести необходимые устройства согласно проекту или докупить требуемое количество для расширения системы.
