Новая линейка IP-KVM TNTv MMS-9530

Зачем появилась новая линейка MMS-9530

MMS-9530 - новая серия IP-KVM устройств TNTv, которая приходит на смену линейке MMS-9520/MMS-9525 в проектах с более высокими требованиями к изображению, задержке, USB, резервированию и сетевой архитектуре. Логика работы системы сохраняется: это по-прежнему IP-KVM, где передатчик подключается к источнику, приемник - к рабочему месту или системе отображения, а коммутация выполняется через сетевую инфраструктуру. Изменения касаются качества сигнала, набора интерфейсов и возможностей проектирования.

Главная инженерная идея новой серии - дать интегратору больше функций без перехода на десятигигабитную сеть и без отказа от уже понятной логики TNTv. Устройства поддерживают 4K 60 Гц 4:4:4, снижают задержку до 8 мс, работают с асинхронными USB-устройствами, имеют независимый неуправляемый USB-канал, два сетевых интерфейса, два варианта питания, поддержку L3 и дополнительные функции для интеграции с AV и IT-системами.

Совместимость логики с предыдущей серией

Новая серия сохраняет функциональную логику MMS-9520/MMS-9525. Для проектировщика это важно: не нужно заново объяснять заказчику базовую архитектуру, переписывать все сценарии эксплуатации или менять принцип работы оператора. Сохраняются знакомые функции IP-KVM коммутации, пользовательские права, шаблоны, работа с источниками и приемниками. При этом аппаратная база и возможности передачи сигнала заметно расширяются.

В обсуждении подчеркивалось, что MMS-9530 уже больше года доступна как удлинитель, а полноценный режим IP-KVM матрицы выходит как следующий этап развития линейки. Такой подход позволяет постепенно вводить устройство в реальные проекты: сначала как точечный KVM-удлинитель с новыми характеристиками, затем как часть распределенной KVM-системы.

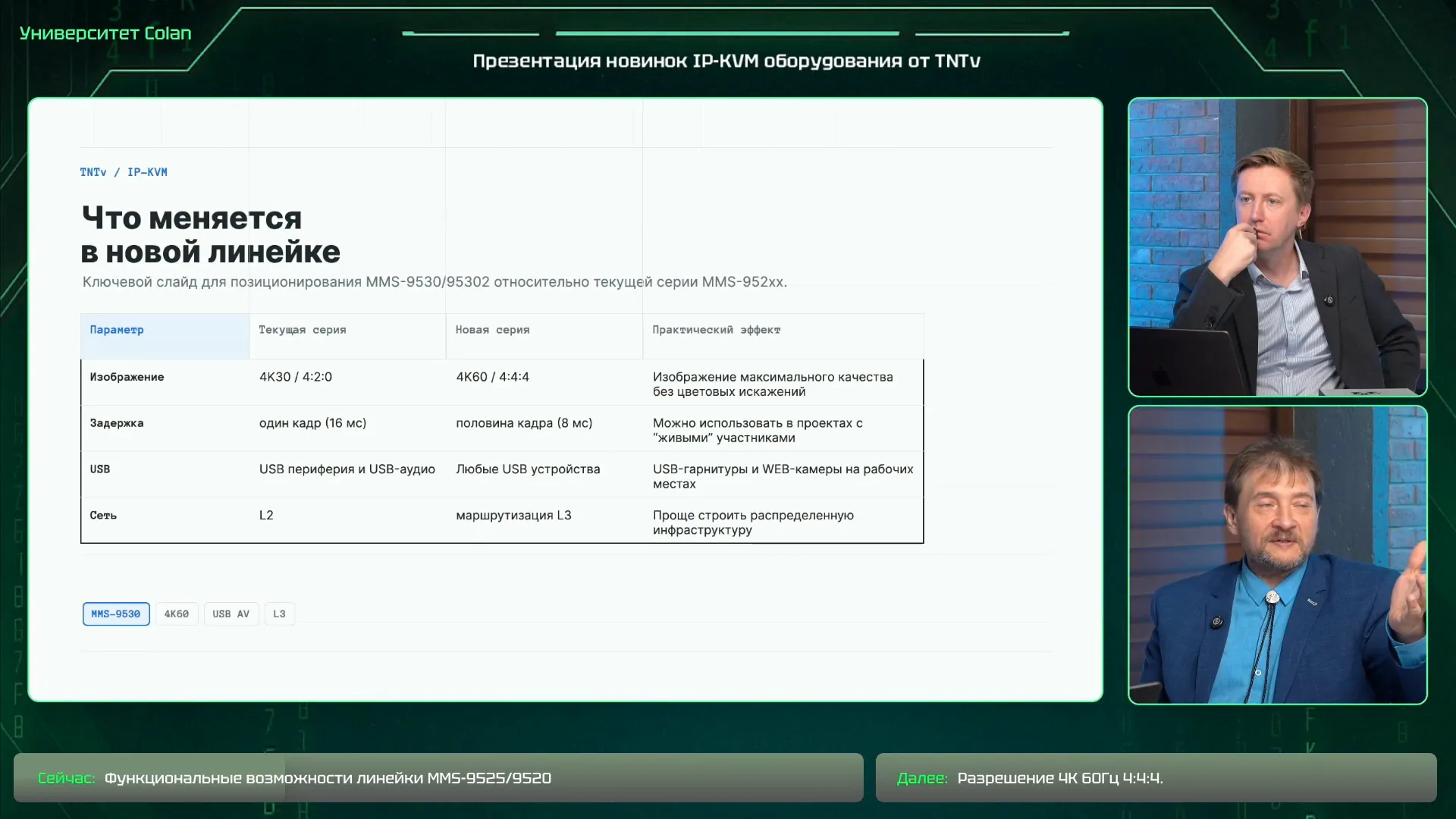

4K 60 Гц 4:4:4 вместо 4K 30 Гц 4:2:0

Одно из ключевых отличий - качество передаваемого изображения. Текущая младшая линейка передает 3840x2160 при 30 Гц и цветовой субдискретизации 4:2:0. MMS-9530 рассчитана на 3840x2160 при 60 Гц и 4:4:4. Для обычного просмотра видео разница не всегда критична, но для рабочих мест с текстом, интерфейсами, картами, CAD, технологическими схемами и мелкими элементами 4:4:4 дает более точную цветовую структуру и читаемость.

4K 60 Гц важны не только для плавности движения. На операторских местах и видеостенах часто отображается не кино, а прикладные интерфейсы: мнемосхемы, таблицы, окна мониторинга, карты, несколько видеопотоков одновременно. В таких задачах частота и цветовая точность напрямую влияют на комфорт и скорость работы. Если источник выводит 4K 60 Гц, KVM-система не должна становиться узким местом.

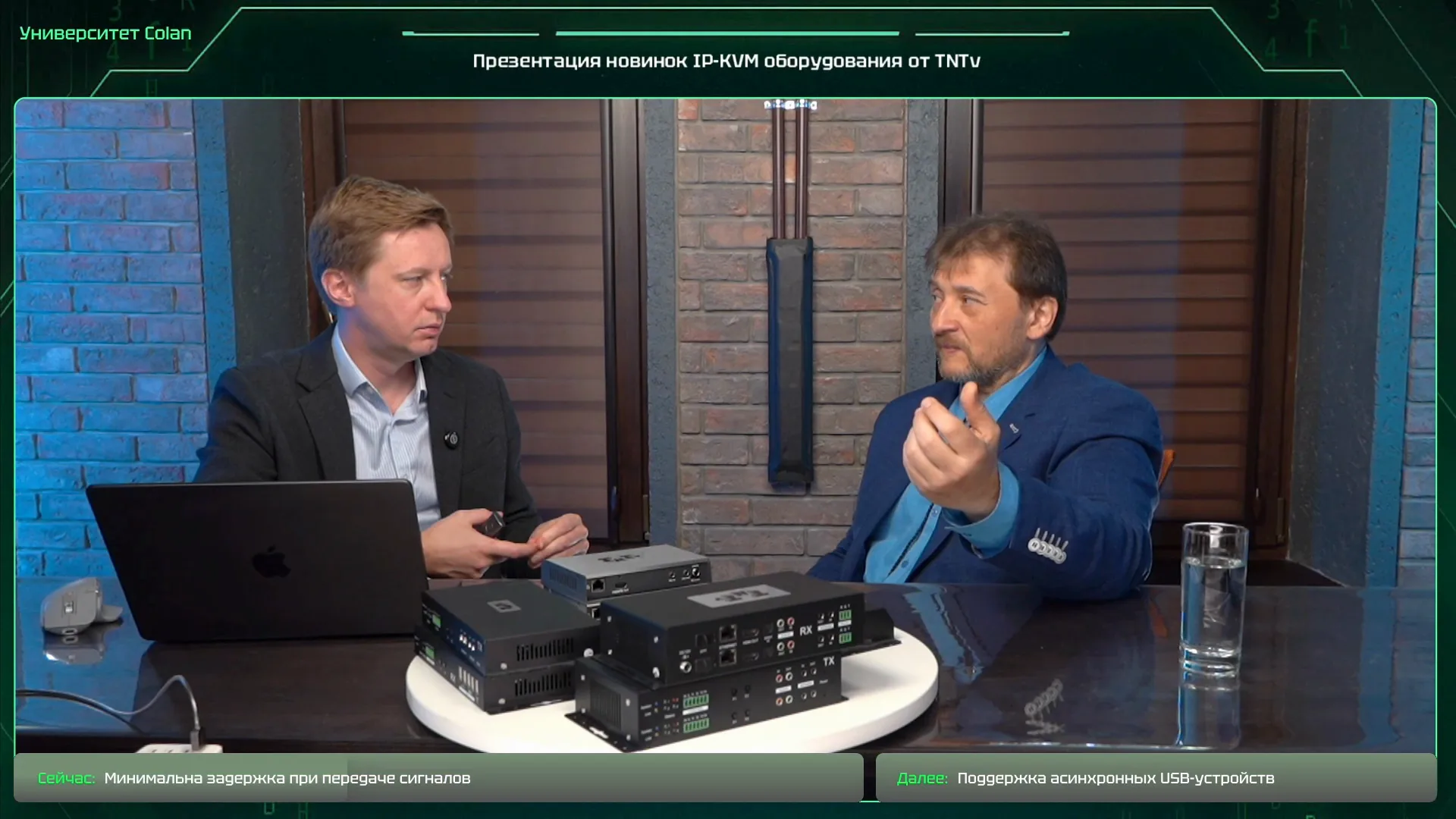

Задержка 8 мс и работа с аудио

В MMS-9520 минимальная задержка находится на уровне одного кадра, примерно 16 мс при 60 Гц. В MMS-9530 заявлена задержка половины кадра, около 8 мс. Для видео это часто незаметно: зрение имеет собственную инерционность, а небольшое смещение кадра редко мешает. Для звука и интерактивной работы задержка воспринимается жестче. Человек особенно чувствителен к рассинхронизации собственного голоса, изображения и звукового сопровождения.

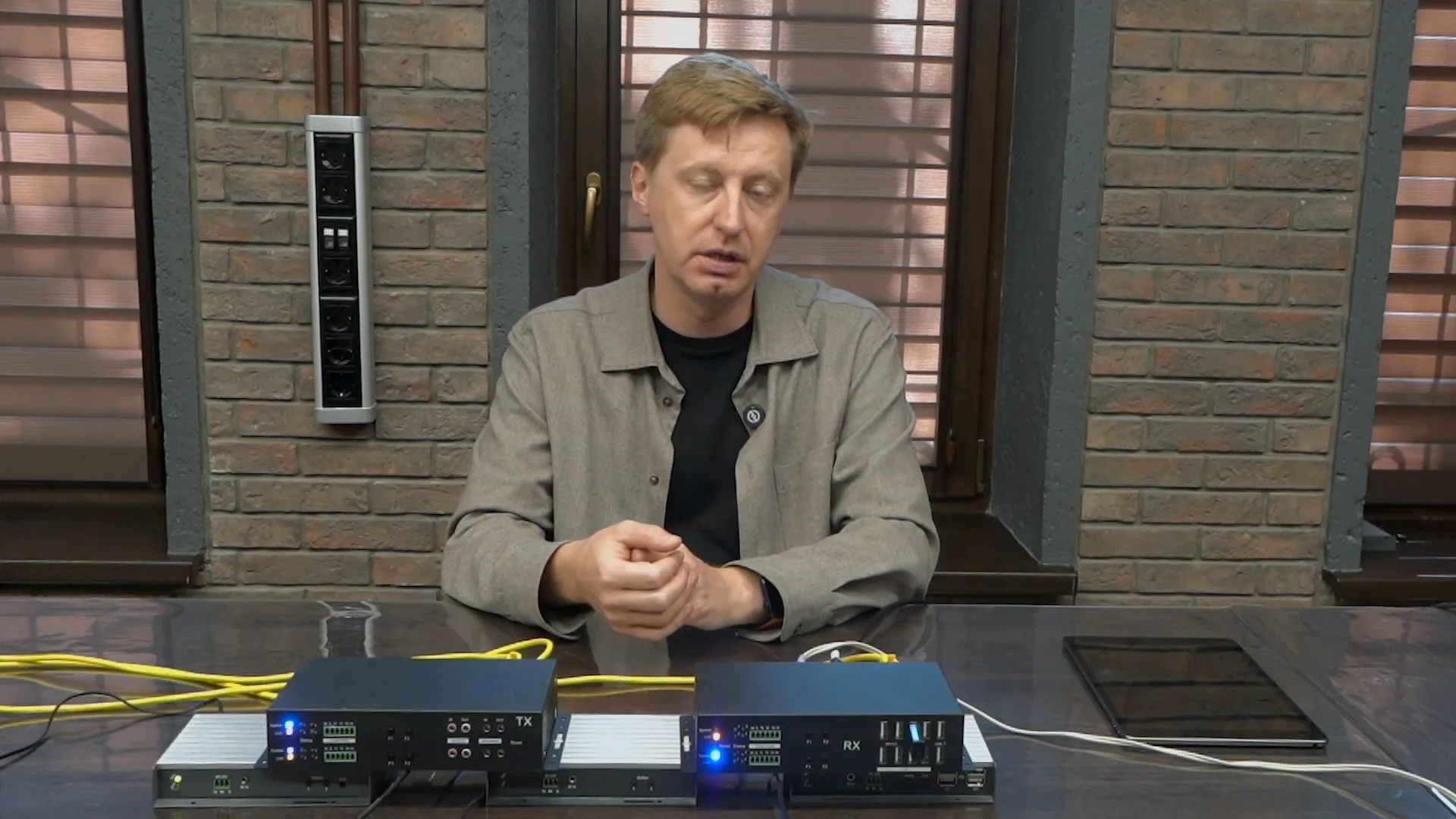

На демонстрации сравнивались две системы: текущая линейка с задержкой около 16 мс и MMS-9530 с задержкой около 8 мс. Разница особенно проявляется при разговоре через удаленное рабочее место, когда пользователь слышит себя или участвует в коммуникации через USB-аудио. При меньшей задержке оператор может свободнее говорить и работать, а система лучше подходит для помещений, где KVM используется вместе с аудиосвязью.

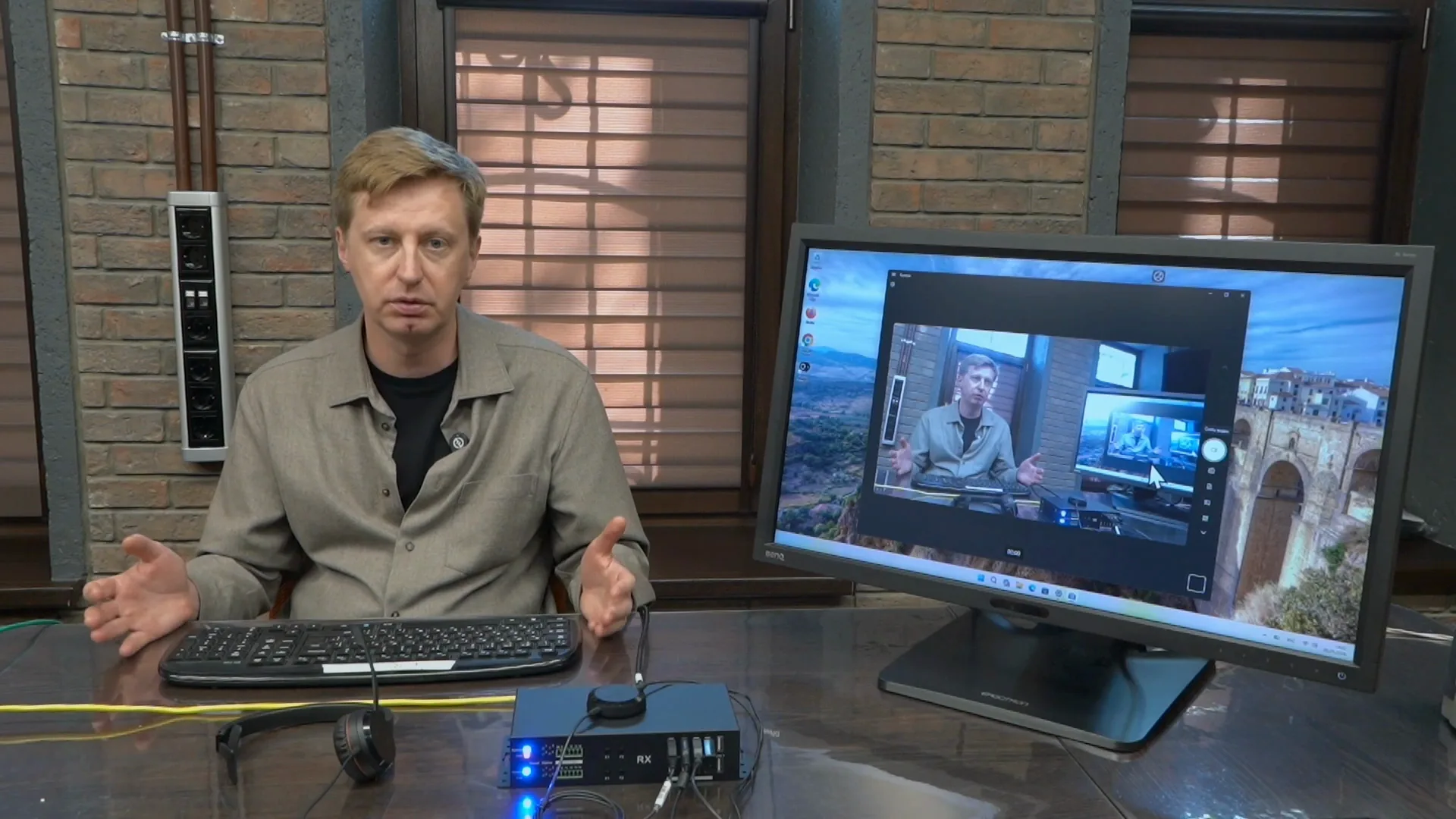

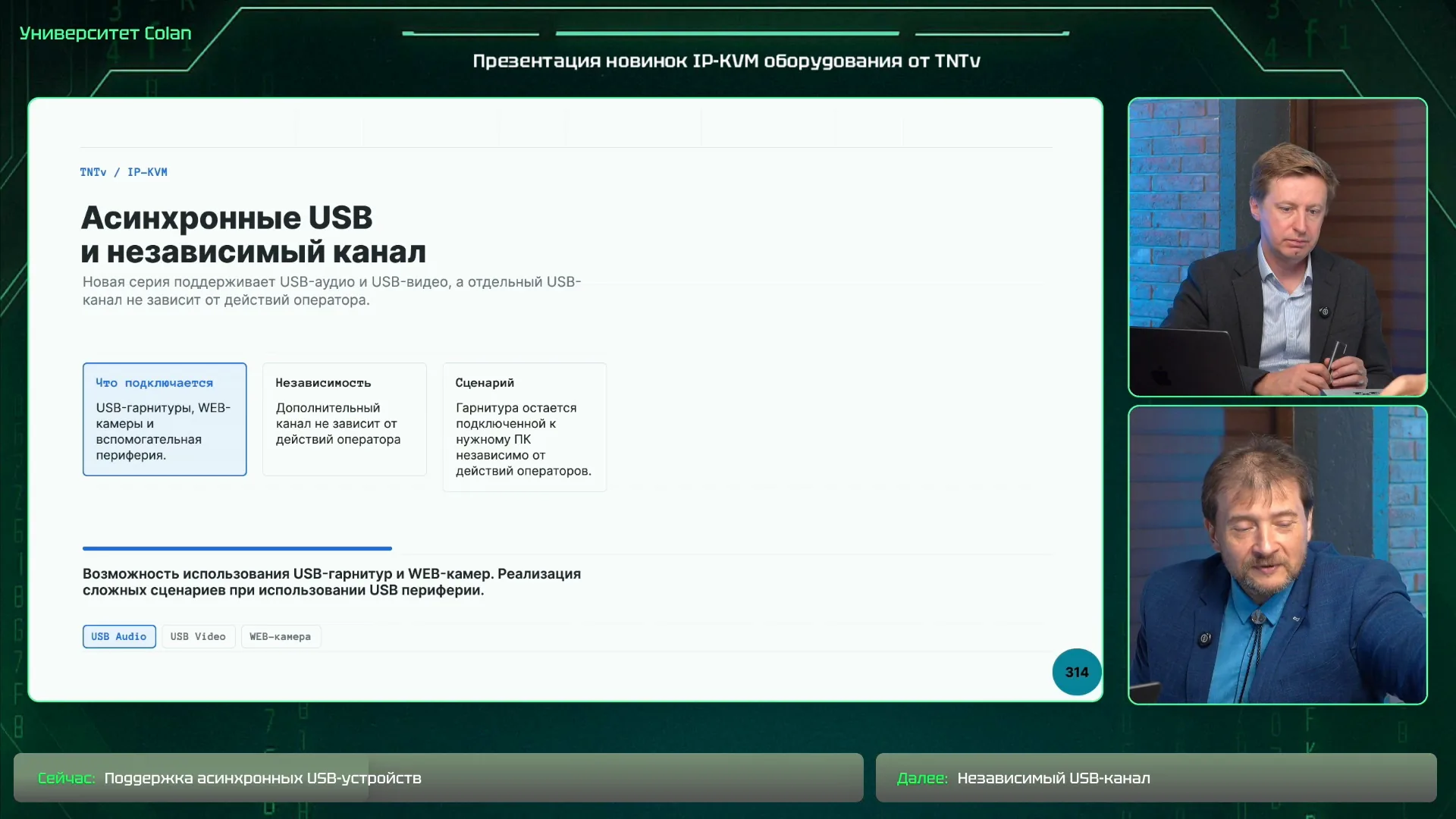

Асинхронные USB-устройства: гарнитуры и веб-камеры

Следующее отличие - полноценная поддержка асинхронных USB-устройств. В старшей новой линейке можно использовать USB-гарнитуры и USB-видео, включая веб-камеры. Текущая серия ограниченно поддерживает USB-аудио, но MMS-9530 делает удаленное рабочее место ближе к обычному локальному подключению: оператор может подключить гарнитуру, камеру и работать через IP-KVM без отдельного USB-удлинителя или программного удаленного доступа.

Это расширяет область применения IP-KVM. Раньше KVM часто воспринимался как решение для клавиатуры, видео и мыши. Новые задачи требуют больше: видеосвязь, гарнитуры, камеры, специализированная периферия, иногда устройства с нестандартным обменом. Если KVM-приемник становится полноценным рабочим местом, он должен уверенно передавать не только базовые HID-устройства.

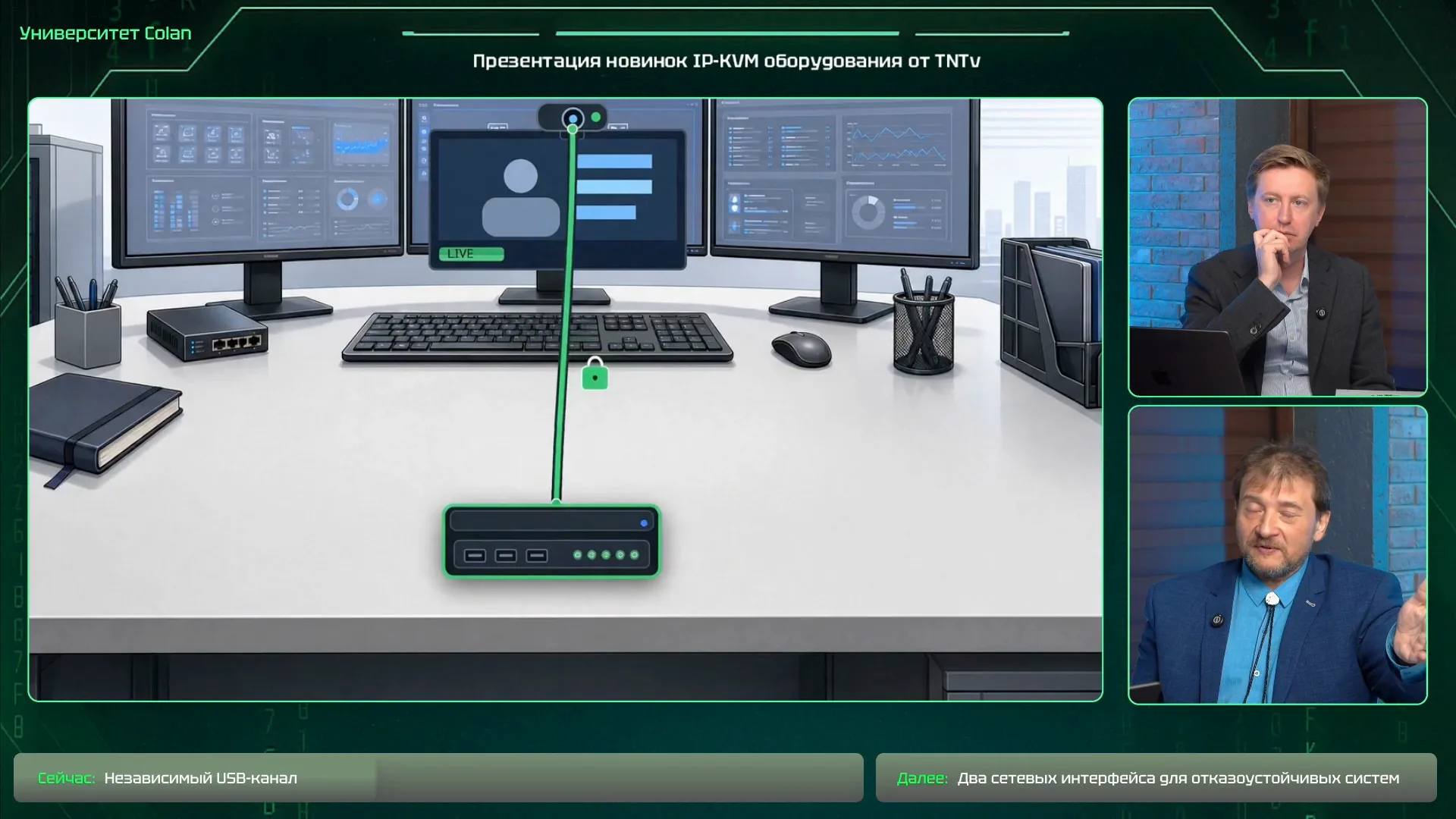

Независимый неуправляемый USB-канал

В MMS-9530 передатчик и приемник имеют два физически независимых USB-канала. Передатчик подключается к ПК двумя USB-кабелями, а приемник имеет пять USB-портов: четыре относятся к основному управляемому каналу, один - к независимому неуправляемому каналу. Этот отдельный канал подключается к одному приемнику и не зависит от действий других операторов.

Практический пример - веб-камера, постоянно подключенная к определенному ПК. Через основной KVM-канал разные операторы могут получать управление источником согласно правам, но камера должна оставаться закрепленной за одним рабочим местом или одним сценарием. Независимый канал позволяет отделить такую периферию от общей коммутации и избежать ситуации, когда другой оператор случайно перехватывает важное USB-устройство.

Для системных интеграторов это особенно полезно в проектах с видеоконференциями, диспетчерскими и местами руководителей смены. Основной KVM-доступ может быть гибким, а отдельная периферия - закрепленной. Такая модель ближе к реальным требованиям эксплуатации, где не каждое устройство должно следовать за текущим видеоканалом.

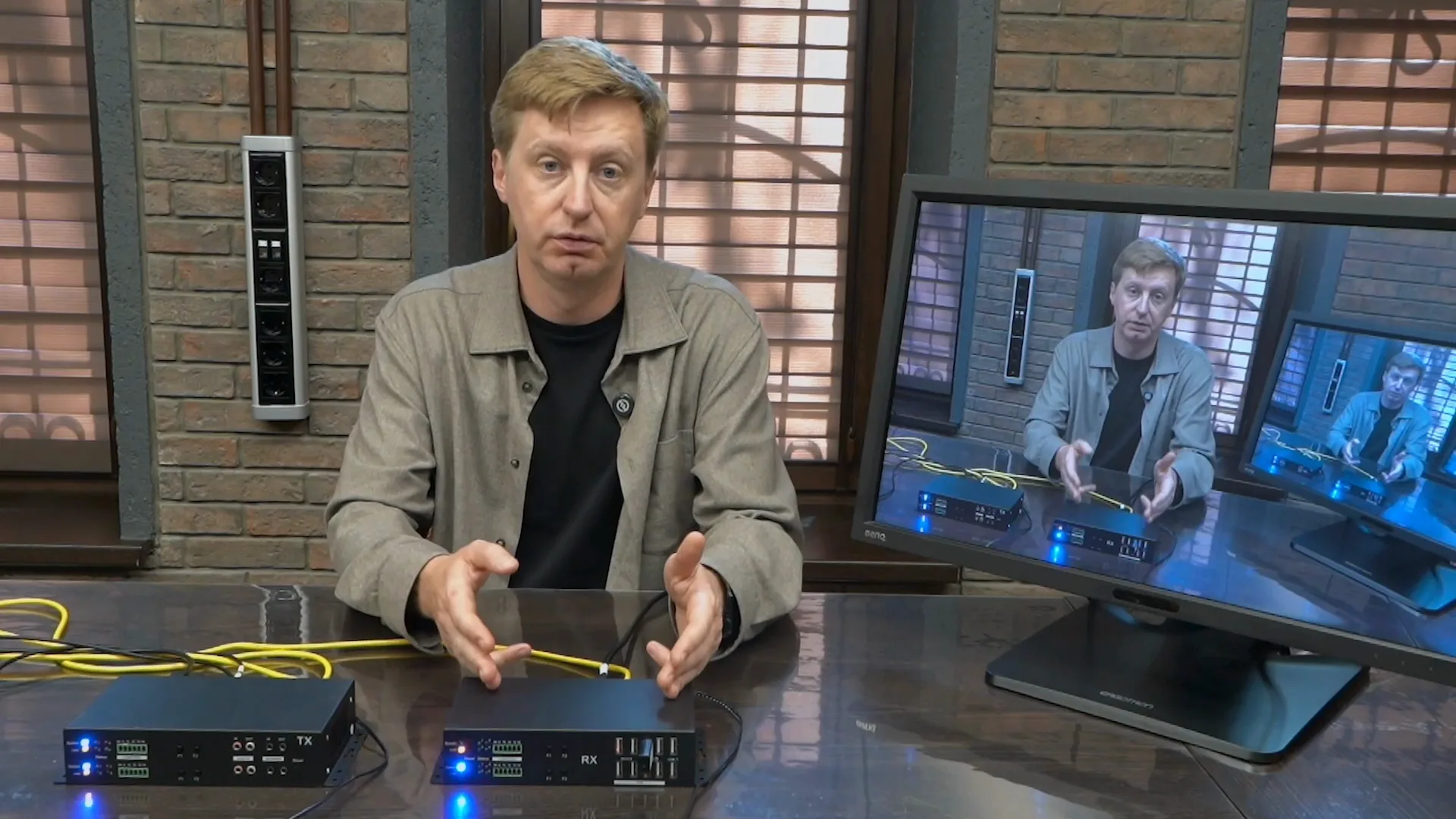

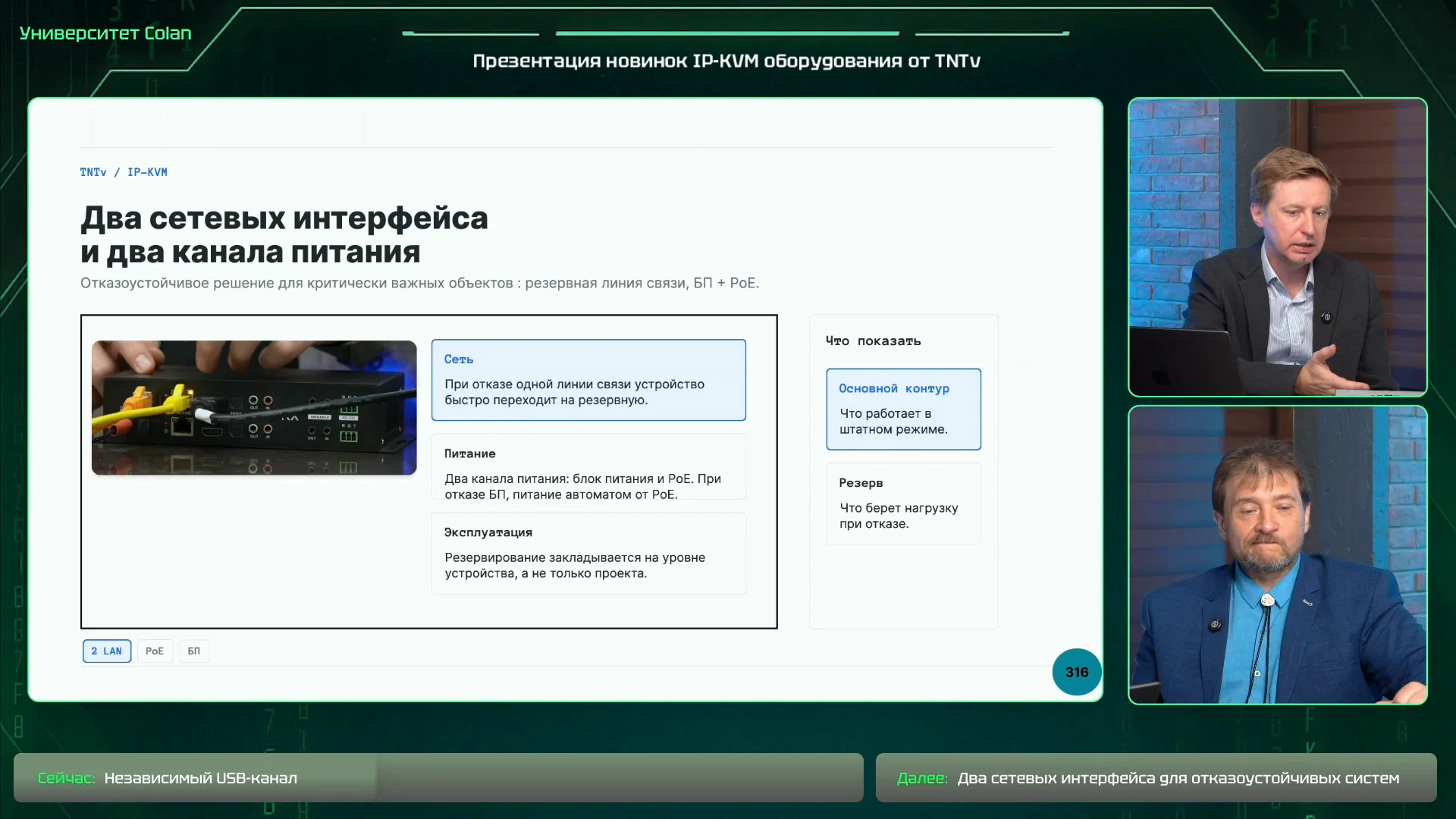

Два сетевых интерфейса и резервная линия

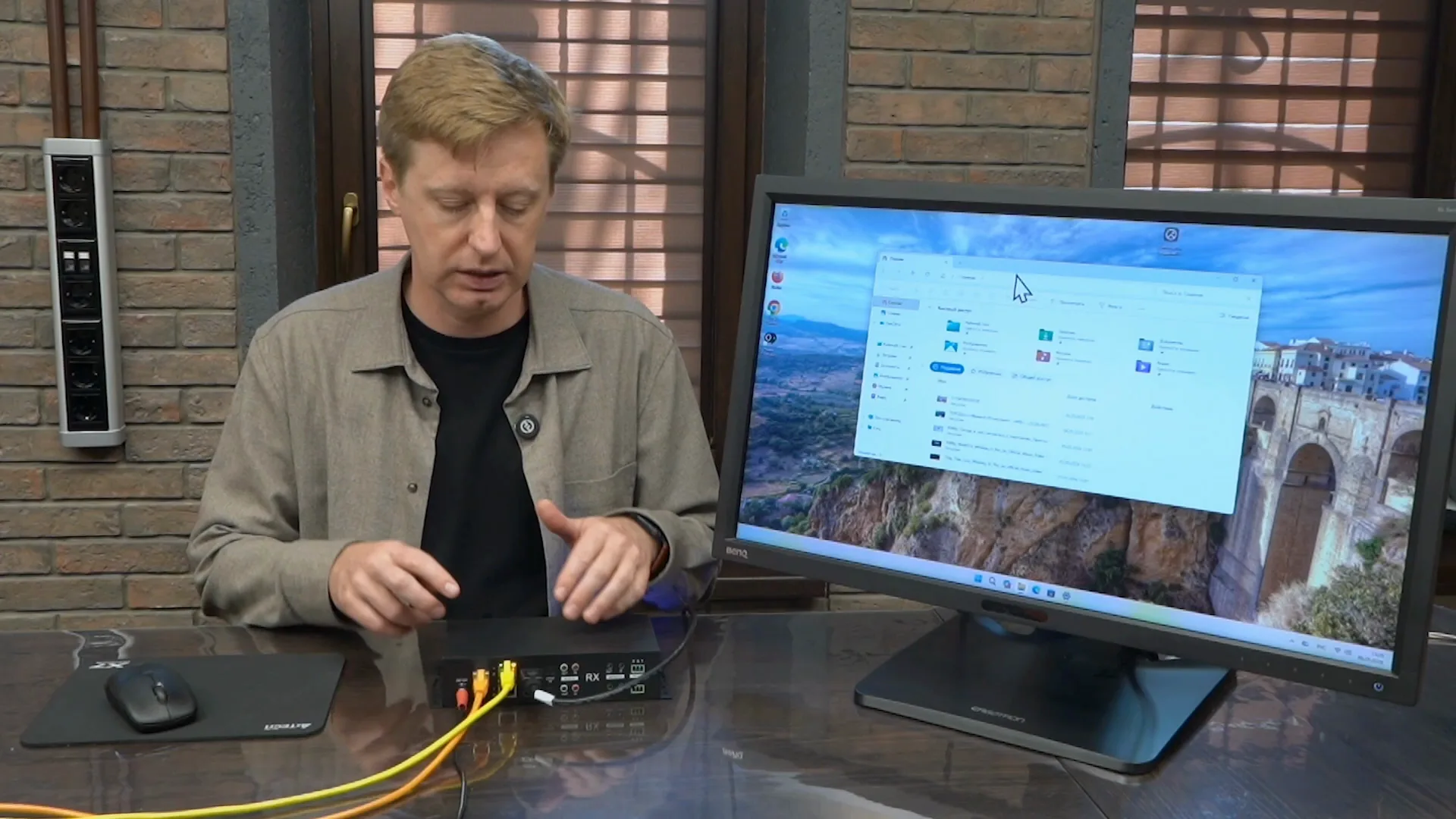

MMS-9530 имеет два сетевых интерфейса: основной и резервный. Основной интерфейс медный, резервный может быть медным или оптическим. При отказе одной линии связи устройство автоматически переходит на резервную. Переключение должно происходить быстро, без заметного пропадания изображения для оператора.

Для отказоустойчивых систем это принципиальное отличие. В классической схеме KVM-устройство зависит от одного сетевого подключения, и отказ кабеля, порта коммутатора или участка сети превращается в отказ рабочего места или источника. Два сетевых интерфейса позволяют строить резервные тракты, разводить их по разным коммутаторам и заранее проектировать реакцию на отказ.

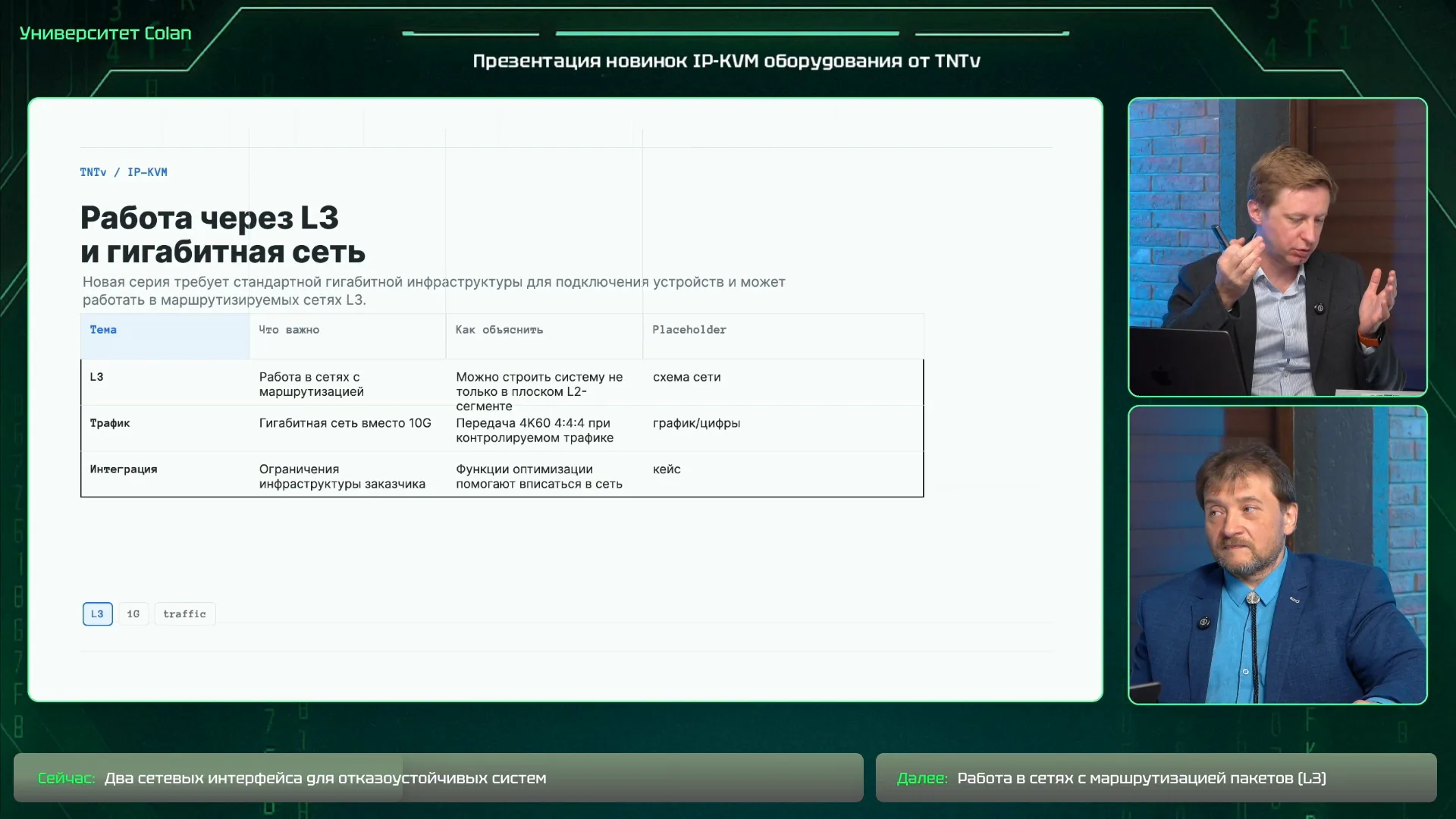

Работа через L3 и гигабитную сеть

Новая серия поддерживает работу в сетях с маршрутизацией пакетов, на уровне L3. Младшая линейка работает в сетях без маршрутизации, на L2. Для крупных объектов это важное ограничение: чем больше площадка, тем выше вероятность, что сеть разделена на сегменты, VLAN, маршрутизируемые зоны и контуры безопасности. Поддержка L3 дает больше свободы при проектировании сетевого ядра и распределенных рабочих мест.

При этом MMS-9530 не требует 10G-сети для передачи 4K 60 Гц 4:4:4. В обсуждении указывался ориентир около 400 Мбит/с на поток без видимого ухудшения качества изображения. Это важный аргумент для объектов с уже существующей гигабитной инфраструктурой. Не всегда заказчик готов менять сетевое ядро ради KVM, особенно если оно уже сертифицировано, стандартизовано или ограничено конкретными моделями коммутаторов.

Для проектировщика это означает, что сеть все равно нужно считать, но базовый порог входа ниже, чем у решений, которые требуют 10G на каждую точку. Если источников много, суммарный трафик остается значительным, но один поток не вынуждает сразу переходить на более дорогую инфраструктуру. Это помогает применять IP-KVM там, где сеть уже построена и менять ее сложно.

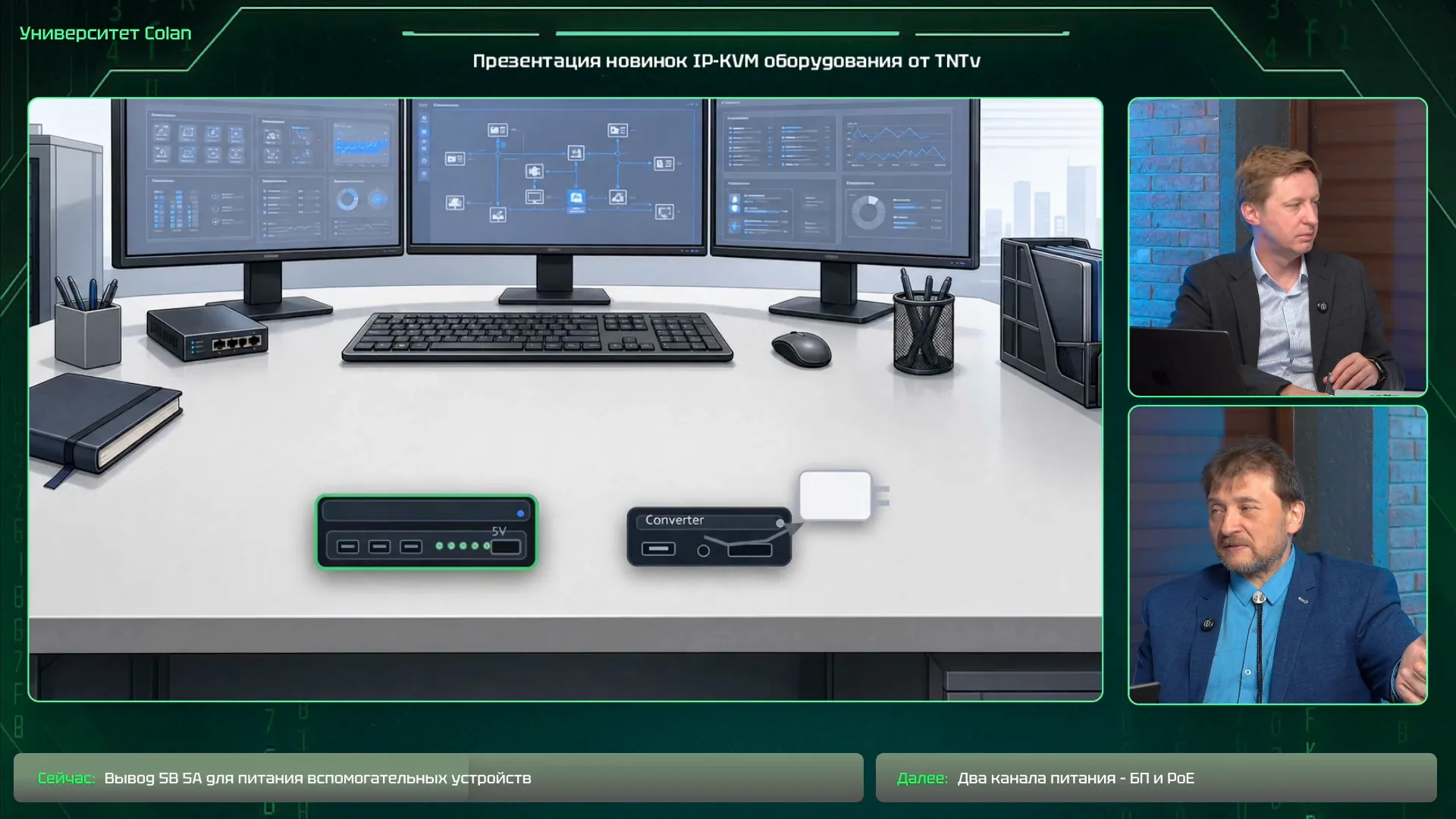

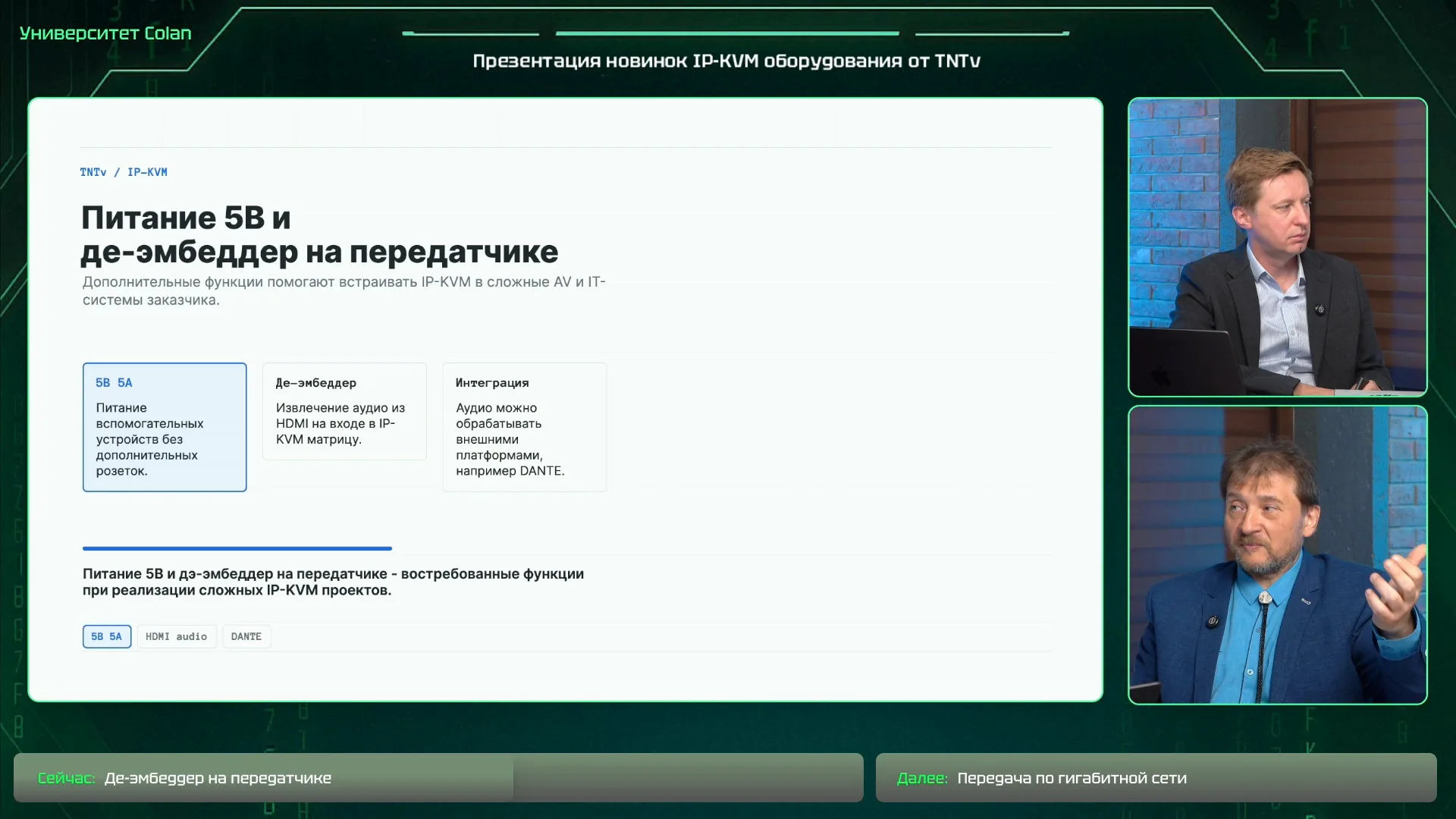

Питание 5 В 5 А для вспомогательных устройств

На передатчике предусмотрен выход 5 В 5 А для питания вспомогательных устройств: конвертеров интерфейсов, разветвителей, небольших Ethernet-коммутаторов и другой периферии. На практике это облегчает интеграцию, особенно в стойках и на рабочих местах, где дополнительные розетки питания создают лишнюю инфраструктуру.

Такой выход полезен и при питании самого IP-KVM устройства через PoE. Если приемник или передатчик получает питание от сетевой инфраструктуры, рядом можно запитать небольшое вспомогательное устройство без отдельного блока питания. В проектах с большим количеством точек это снижает количество адаптеров, упрощает кабельную организацию и уменьшает число потенциальных мест отказа.

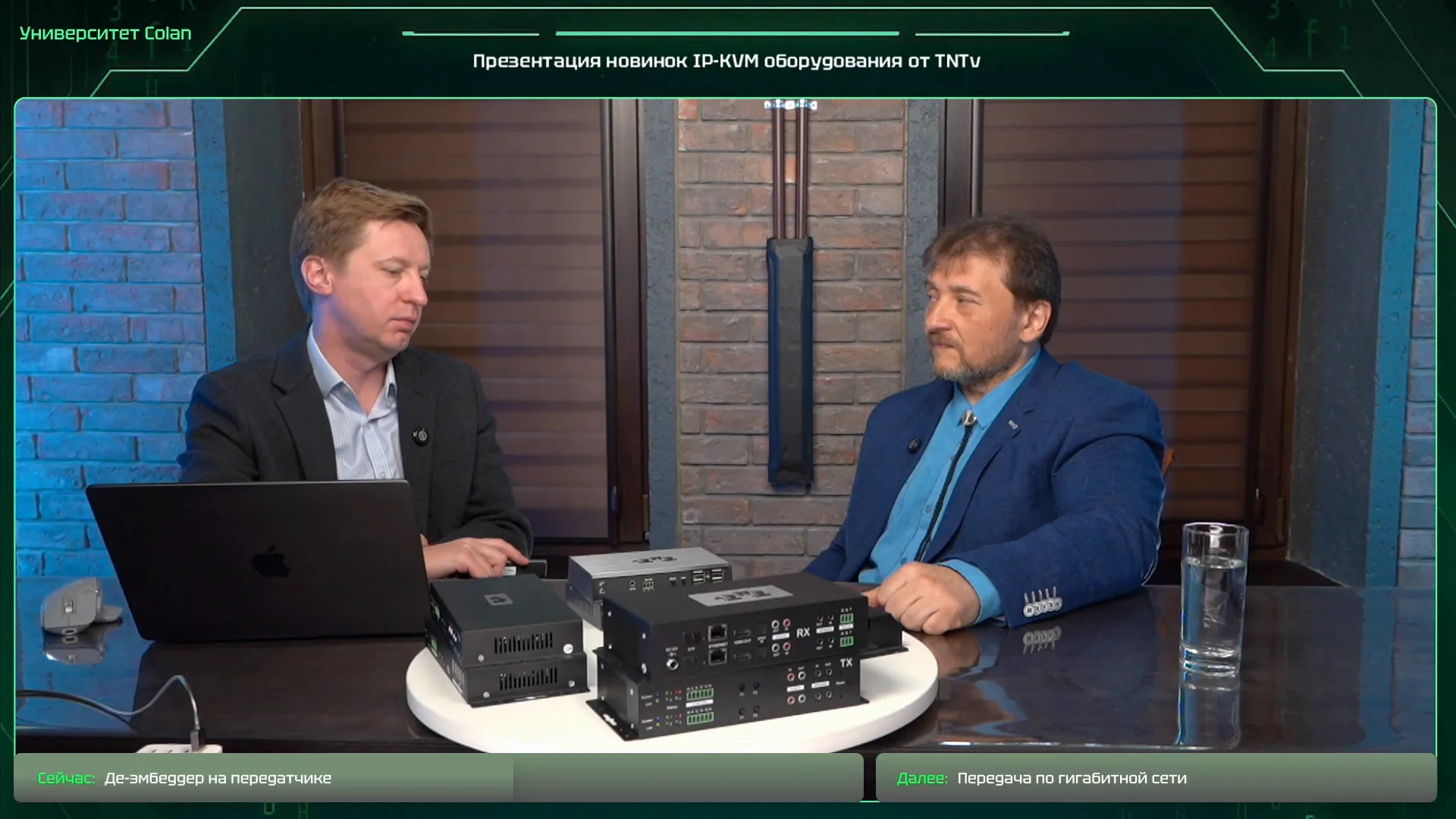

Два канала питания: блок питания и PoE

MMS-9530 поддерживает два источника питания: внешний блок питания и PoE. Это позволяет строить отказоустойчивое питание без дополнительных промежуточных устройств. В демонстрации показывался сценарий, когда при отказе одного источника устройство продолжает работать от второго.

В финальном Q&A отдельно уточнялось, можно ли питать приемник только через PoE, если на рабочем месте мало места для крупных блоков питания. Ответ важен: большие блоки питания, показанные в демонстрации, не являются единственным вариантом. Для части заказчиков применяются сертифицированные блоки питания с особыми требованиями, но штатные блоки могут быть значительно компактнее. Также возможны групповые блоки питания или питание нескольких устройств от единого распределенного решения.

Де-эмбеддер и интеграция с аудиосистемами

На передатчике предусмотрен де-эмбеддер: возможность извлечь аудиосопровождение из HDMI-сигнала на входе в IP-KVM матрицу. После извлечения звук можно передать в специализированную аудиосистему, обработать внешней платформой и дальше маршрутизировать, например через Dante. Это функция для сложных AV-проектов, где звук не должен оставаться только частью HDMI-потока.

Для интегратора это дает чистую архитектуру: IP-KVM отвечает за доступ к источникам и передачу изображения, а профессиональная аудиосистема обрабатывает звук по своим правилам. Такой подход особенно важен в залах управления, переговорных пространствах, студиях, учебных аудиториях и объектах, где звук требует отдельной обработки, микширования или записи.

HDCP и HDMI CEC

Вопросы совместимости с HDMI тоже были подняты в финале. HDCP поддерживается. Для MMS-9530 также заявлялась передача HDMI CEC. Для коммерческих AV-проектов это важно, так как источники и дисплеи часто работают с защищенным контентом и командами управления по HDMI. Наличие такой поддержки не отменяет проверку на конкретном объекте, но снижает риск, что IP-KVM станет несовместимым звеном между источником и отображением.

Что учитывать при выборе MMS-9530

MMS-9530 стоит выбирать там, где нужна не только базовая KVM-коммутация, но и более высокая инженерная плотность функций. Ключевые признаки такого проекта: 4K 60 Гц 4:4:4, требование к малой задержке, USB-гарнитуры и камеры, независимая периферия, резервирование сети и питания, работа через L3, интеграция с аудиосистемами, ограничения по сетевому ядру и необходимость оставить гигабитную инфраструктуру.

Для простых задач текущая серия может оставаться достаточной. Для новых диспетчерских, ситуационных центров, мультимедийных рабочих мест и распределенных систем MMS-9530 дает больше запаса. Главный практический вывод: новая линейка не просто добавляет «лучшие характеристики», а закрывает ряд проектных ограничений, которые раньше приходилось обходить дополнительными устройствами, компромиссами по сети или отказом от части пользовательских сценариев.

Проектирование сети под MMS-9530

Переход на MMS-9530 не освобождает от расчета сети. Гигабитная инфраструктура является преимуществом, но ее нужно проверять по количеству одновременных потоков, топологии коммутаторов, пропускной способности uplink-портов и резервных маршрутов. Один поток может укладываться в сотни мегабит, но десятки источников и несколько видеостен создают суммарную нагрузку, которую нельзя оценивать «на глаз».

В проекте стоит отдельно считать несколько режимов: обычную работу операторских мест, одновременный вывод источников на видеостену, аварийное переключение на резервный тракт и сервисный режим. Если резервная сеть используется только при отказе, она все равно должна выдерживать рабочую нагрузку. Иначе переключение формально произойдет, но качество изображения или отзывчивость управления снизятся именно в момент аварии.

Поддержка L3 расширяет варианты размещения источников и рабочих мест. Источники могут находиться в серверной, приемники - в операторском зале, часть оборудования - в другой зоне объекта. Но маршрутизация добавляет требования к настройке сети и взаимодействию с IT-службой заказчика. Поэтому IP-KVM проект нельзя отдавать только AV-инженеру или только сетевому инженеру. Нужна совместная модель: какие потоки идут между какими сегментами, какие порты используются, где проходят резервные каналы, как будет выполняться мониторинг.

Приемка качества изображения и задержки

Для MMS-9530 важно заранее описать, как будет приниматься качество изображения. 4K 60 Гц 4:4:4 имеет смысл проверять не только роликом с движением, но и рабочими интерфейсами: мелкий текст, таблицы, карты, мнемосхемы, тонкие линии, цветные подписи. Если на объекте используются CAD, SCADA, GIS или другие интерфейсы с мелкой графикой, тестовые материалы нужно подготовить до пусконаладки.

Задержку 8 мс также лучше проверять на сценариях, где она действительно важна. Для пассивного просмотра разница между 8 и 16 мс может быть незаметной, но для удаленного управления, аудиосвязи, работы с камерой или гарнитурой задержка влияет на комфорт. При приемке стоит проверить не только движение мыши, но и голосовую коммуникацию, если рабочее место использует USB-аудио. Система должна быть удобна не только инженеру на тесте, но и оператору в длительной смене.

USB как часть рабочего места

Поддержка асинхронных USB-устройств переводит IP-KVM из класса «доступ к компьютеру» в класс полноценного удаленного рабочего места. Гарнитура, веб-камера и другая периферия создают новые требования к правам и закреплению устройств. Если веб-камера должна принадлежать конкретному рабочему месту, ее нельзя случайно передать другому оператору вместе с общим USB-каналом. Независимый USB-канал закрывает именно эту задачу.

При проектировании нужно заранее разделить периферию на несколько типов. Первый тип - устройства, которые следуют за текущим источником: клавиатура, мышь, иногда обычные USB-носители или специализированный контроллер. Второй тип - устройства, которые должны оставаться закрепленными: камера, гарнитура, локальный интерфейс, специфическое устройство взаимодействия. Третий тип - устройства, доступ к которым должен регулироваться правами, так как они влияют на безопасность или технологический процесс.

Такое разделение полезно описывать в матрице доступа. Для каждого рабочего места указывается, какие USB-устройства подключаются через основной управляемый канал, какие через независимый канал, кто может менять их подключение и что происходит при переключении источника. Без такой матрицы мощная функция легко превращается в непредсказуемую эксплуатационную логику.

Питание и отказоустойчивость рабочего места

Два канала питания - блок питания и PoE - дают больше вариантов, чем простое «есть резерв». Можно построить схему, где основной контур питается от одной линии, а резервный - от другой. Можно использовать PoE как основной или резервный путь, если сетевое оборудование и требования объекта это допускают. Можно применять сертифицированные блоки питания там, где заказчик требует особую стойкость и соответствие нормативам.

Важно, что питание нужно рассматривать вместе с сетью. Если приемник получает PoE от коммутатора, отказ этого коммутатора может одновременно затронуть и сеть, и питание. В отказоустойчивом проекте стоит разводить питание и сетевые тракты так, чтобы один отказ не выключал оба контура. Это особенно актуально для рабочих мест операторов и приемников видеостены, где доступность важнее удобства монтажа.

Вопрос о размере блоков питания показывает практическую сторону проектирования. На столе оператора мало места, а крупный сертифицированный блок не всегда удобен. Но это не единственный вариант: можно применять штатные компактные блоки, групповые источники, питание от распределенной системы или PoE. Выбор зависит от требований заказчика, сертификации, схемы резервирования и допустимого обслуживания.

Аудио, HDMI и границы ответственности

Де-эмбеддер на передатчике помогает отделить аудио от HDMI-потока и передать его в профессиональную аудиосистему. Это важно там, где звук должен обрабатываться внешней платформой, маршрутизироваться отдельно или попадать в Dante-инфраструктуру. В таких проектах не стоит заставлять KVM-систему решать все задачи звука. Лучше разделить ответственность: KVM передает доступ и изображение, аудиосистема обрабатывает звук, система управления связывает сценарии.

Поддержка HDCP и HDMI CEC снижает риск несовместимости, но в реальном проекте все равно нужны тесты с конкретными источниками и дисплеями. Защищенный контент, нестандартные HDMI-цепочки, переходники и особенности дисплеев могут влиять на поведение системы. Поэтому в программе приемки стоит отдельно указать: какие источники проверяются, какие разрешения и частоты используются, какие сценарии CEC требуются, как ведет себя система при переподключении.

Когда новая серия дает максимальный эффект

Максимальный эффект MMS-9530 дает в проектах, где одновременно присутствуют несколько требований: высокое качество изображения, малые задержки, полноценная USB-периферия, резервирование, L3-сеть, ограничения по пропускной способности и необходимость интеграции с внешними AV/IT-системами. Если нужен только простой доступ к одному компьютеру на небольшом расстоянии, часть возможностей останется невостребованной. Если проект сложный, эти функции уменьшают количество отдельных решений и обходных схем.

Для интегратора новая серия особенно полезна как аргумент на стадии проектирования. Можно показать заказчику не абстрактное «новое устройство», а конкретные сценарии: операторская с гарнитурами и камерами, резервное рабочее место, видеостена с резервными приемниками, источник с отдельным аудиотрактом, сеть с маршрутизацией, питание от двух контуров. Чем точнее сценарий, тем проще объяснить стоимость и преимущества новой линейки.

В спецификации также полезно отделять обязательные функции от желательных. Например, 4K 60 Гц 4:4:4, резерв сети и поддержка нужной USB-периферии могут быть обязательными, а отдельные варианты аудиоинтеграции - зависеть от сценария. Такое разделение помогает не перегружать простой проект, но сохраняет ясный путь модернизации, если объект со временем расширится.

Риски, которые нужно закрыть до поставки

Основные риски связаны не с одним устройством, а с границами системы. Нужно заранее проверить сетевую инфраструктуру, совместимость USB-периферии, требования к HDCP, способ питания, доступное место на рабочих местах, логику резервирования и права пользователей. Если эти вопросы оставить на пусконаладку, проект может столкнуться не с технической невозможностью, а с организационными задержками.

Лучший способ снизить риск - пилотная сборка. В ней нужно использовать реальные источники, реальную периферию, один или два типовых приемника, фрагмент сетевой схемы и хотя бы один сценарий отказа. Пилот показывает, как устройство ведет себя в условиях заказчика, а не только в демонстрации. Для новой линейки это особенно полезно, так как ее функции затрагивают сразу видео, USB, сеть, питание и управление.

Что включить в техническое задание

Если MMS-9530 закладывается в новый проект, техническое задание должно быть конкретнее обычной строки «IP-KVM удлинитель 4K». В нем стоит указать максимальное разрешение и частоту, требование к цветовой кодировке 4:4:4, допустимую задержку, набор USB-устройств, режим питания, требования к резервированию сети, необходимость L3, условия работы с HDMI-защитой и перечень сценариев управления.

Для рабочих мест нужно указать не только количество мониторов и источников, но и состав периферии. Если на месте есть гарнитура, веб-камера, специализированная клавиатура, USB-контроллер или устройство авторизации, это должно попасть в спецификацию. Разные USB-устройства ведут себя по-разному, поэтому их лучше проверять заранее. Особенно это относится к периферии, которая использует постоянный поток данных или нестандартные драйверы.

Для сети в техническом задании стоит зафиксировать, какая инфраструктура считается базовой: гигабитные порты, резервные uplink-подключения, маршрутизация между сегментами, требования к оптическому резерву, допустимая загрузка коммутаторов. Если заказчик ограничивает модели сетевого оборудования, этот факт должен быть известен до выбора количества потоков и раскладок. Иначе KVM-система может оказаться технически способной, но сетевое ядро не выдержит расчетный сценарий.

Для питания нужно описать основной и резервный контур. В одном проекте достаточно компактного штатного блока и PoE, в другом требуется сертифицированный источник, в третьем удобнее групповой блок питания в стойке. Если рабочие места плотные, размеры адаптеров и место размещения нужно проверять заранее, а не после поставки оборудования.

Сценарии, где MMS-9530 оправдана сильнее всего

Первая группа сценариев - операторские и диспетчерские рабочие места, где важна точность изображения и низкая задержка. Оператор работает с интерфейсами, картами, технологическими схемами и несколькими источниками. Он должен быстро переключаться, не терять читаемость и не ощущать задержку при управлении. Здесь MMS-9530 дает пользу за счет 4K 60 Гц 4:4:4 и сокращенной задержки.

Вторая группа - рабочие места с коммуникацией. Если оператор использует USB-гарнитуру или веб-камеру, простая передача клавиатуры и мыши уже недостаточна. Нужно, чтобы USB-аудио и USB-видео работали стабильно, а отдельные устройства можно было закрепить за конкретным приемником. Независимый USB-канал помогает сохранить контроль над такой периферией.

Третья группа - отказоустойчивые системы. Два сетевых интерфейса, два канала питания и возможность работы в более сложной сетевой архитектуре позволяют строить решения, где отказ кабеля, порта, блока питания или участка сети не превращается сразу в остановку рабочего места. Для ситуационных центров и технологических объектов это не дополнительная опция, а требование к доступности.

Четвертая группа - гибридные AV/IT-проекты. Там, где звук нужно обрабатывать отдельно, а изображение и управление проходят через KVM, де-эмбеддер и интеграция с аудиоплатформами дают аккуратную архитектуру. Система не превращается в набор переходников, а разделяет задачи между KVM, аудио и управлением.

При коммерческом сравнении стоит отдельно показывать, какие дополнительные устройства не понадобятся. Если MMS-9530 закрывает резервирование питания, часть USB-сценариев, извлечение аудио и работу через L3, это уменьшает количество внешних блоков, кабелей и точек обслуживания. Для заказчика такой расчет часто понятнее, чем список характеристик. Он видит не только цену приемника и передатчика, но и снижение сложности всей системы.

Еще один практический критерий - масштабирование. Если проект начинается с нескольких удлинителей, но в перспективе может стать матрицей или частью ситуационного центра, новая линейка дает запас. Интегратор может начать с локальных подключений, проверить периферию и сеть, а затем расширять систему до распределенной IP-KVM архитектуры без смены базовой логики.

Как сравнивать MMS-9530 с альтернативами

Сравнение стоит строить не только по цене устройства и разрешению. Нужно сравнивать полный сценарий: какая сеть требуется, сколько дополнительных USB-удлинителей понадобится, как решается питание, есть ли резервирование, как передается аудио, поддерживаются ли нужные HDMI-функции, можно ли работать через L3, сколько времени займет восстановление после отказа.

Если альтернативное решение требует 10G на каждую точку, внешнего USB-тракта, отдельного аудиоизвлечения и дополнительного питания, его начальная цена может выглядеть ниже, но полная стоимость проекта увеличится. MMS-9530 стоит оценивать как часть системы: устройство, сеть, питание, периферия, управление, обслуживание и резервирование. Такой подход упрощает согласование, потому что каждая функция связывается с конкретной задачей: качество изображения, работа USB, резервирование, питание, сеть или аудиоинтеграция. Это также помогает разделить базовую поставку и будущие этапы расширения системы.

Итог по новой линейке

MMS-9530 расширяет IP-KVM архитектуру TNTv в сторону профессиональных AV и IT-проектов: лучшее изображение, ниже задержка, больше USB-сценариев, резервирование сети и питания, L3, питание вспомогательных устройств и извлечение аудио из HDMI. Для интегратора это означает более широкий набор типовых решений на одной платформе. Для заказчика - меньше отдельных устройств, выше отказоустойчивость и больше шансов сохранить существующую сетевую инфраструктуру.
