Многомониторное рабочее место: выбор KVM и IP-KVM архитектуры

Многомониторное рабочее место: что нужно определить до выбора KVM

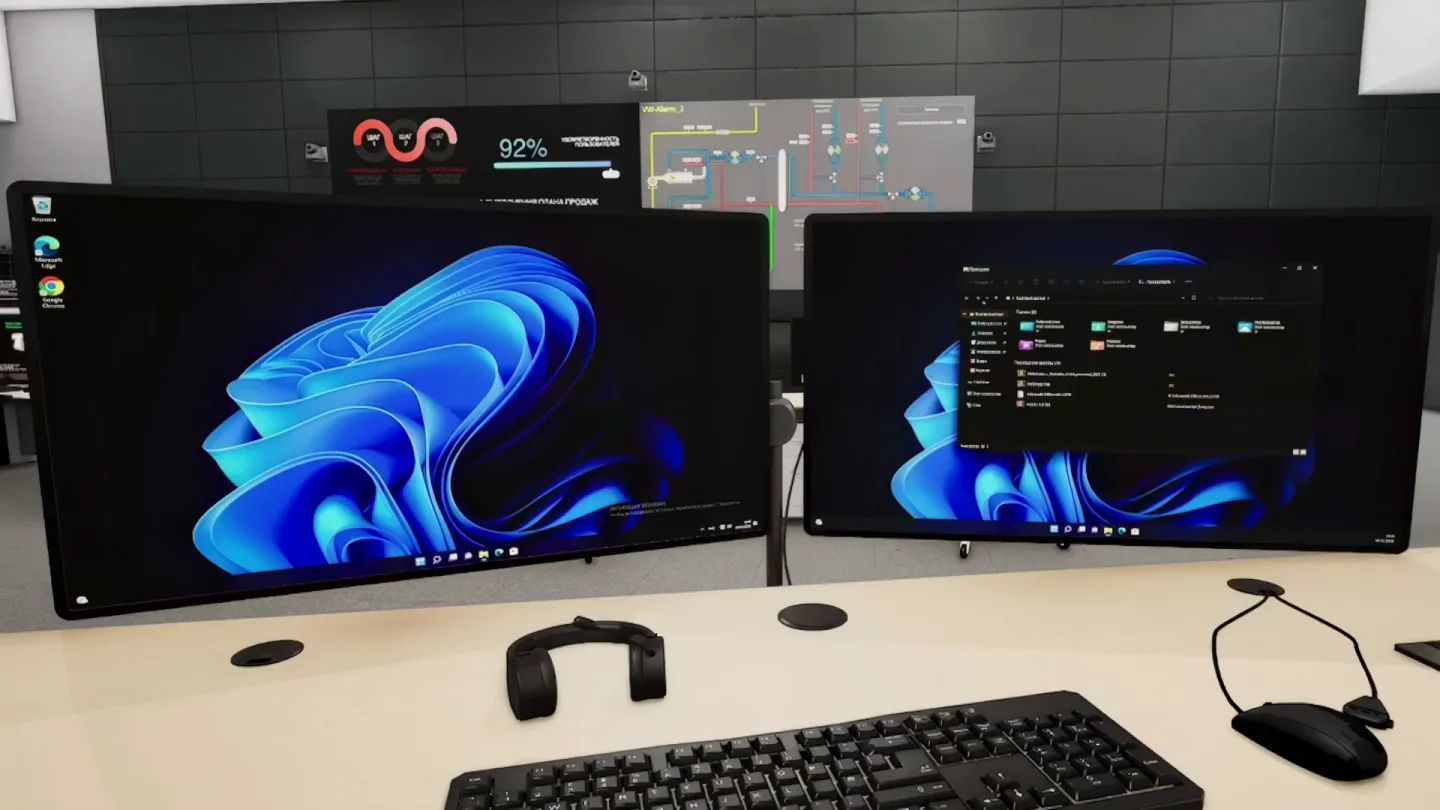

Многомониторное рабочее место - это рабочее место с двумя и более мониторами. В проектировании важно не само количество экранов, а то, какие источники видеосигнала на них отображаются, сколько видеовыходов есть у этих источников и как оператор должен управлять переключением. Сегодня наиболее частый запрос - рабочее место с двумя мониторами: на практике такие задачи составляют около 80% обращений по рабочим местам.

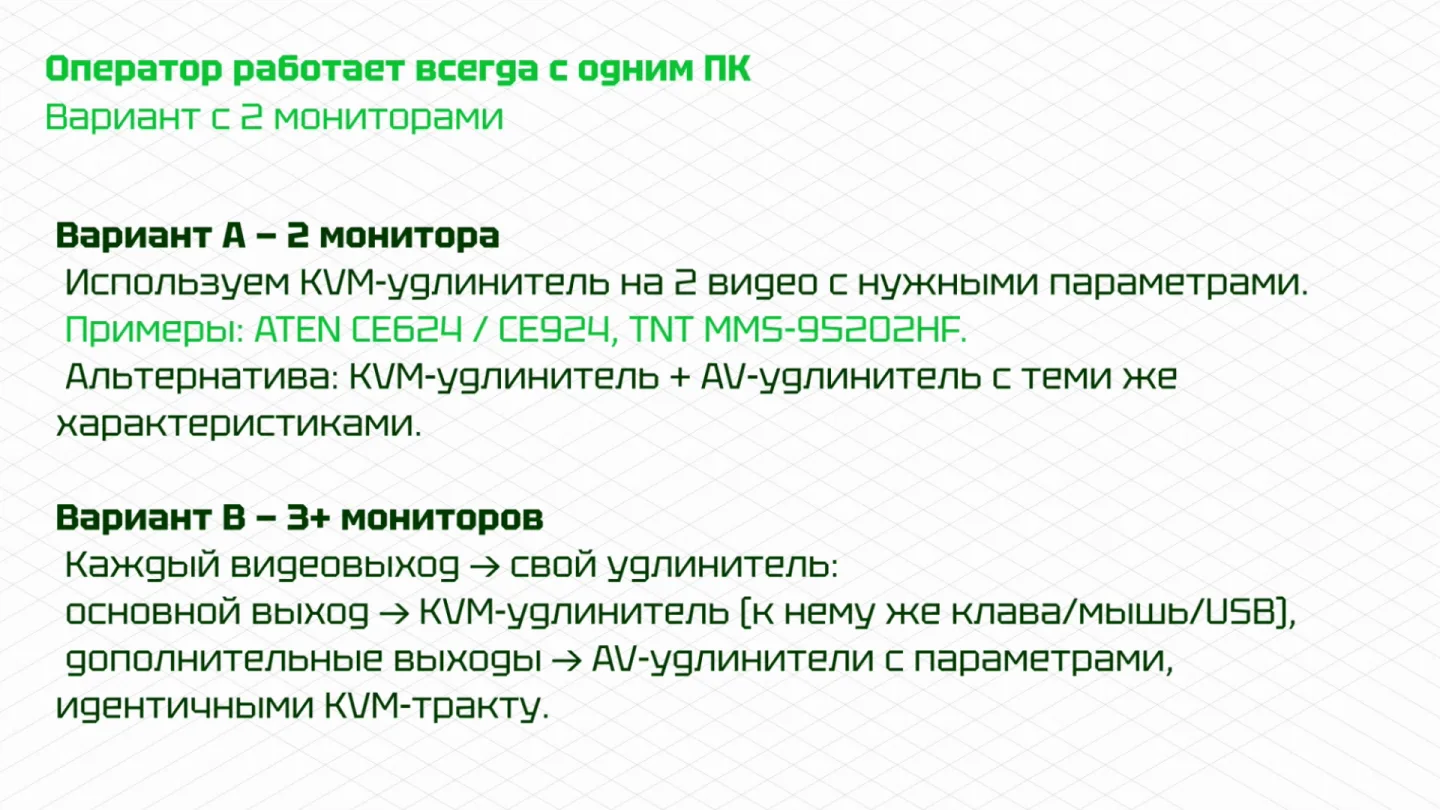

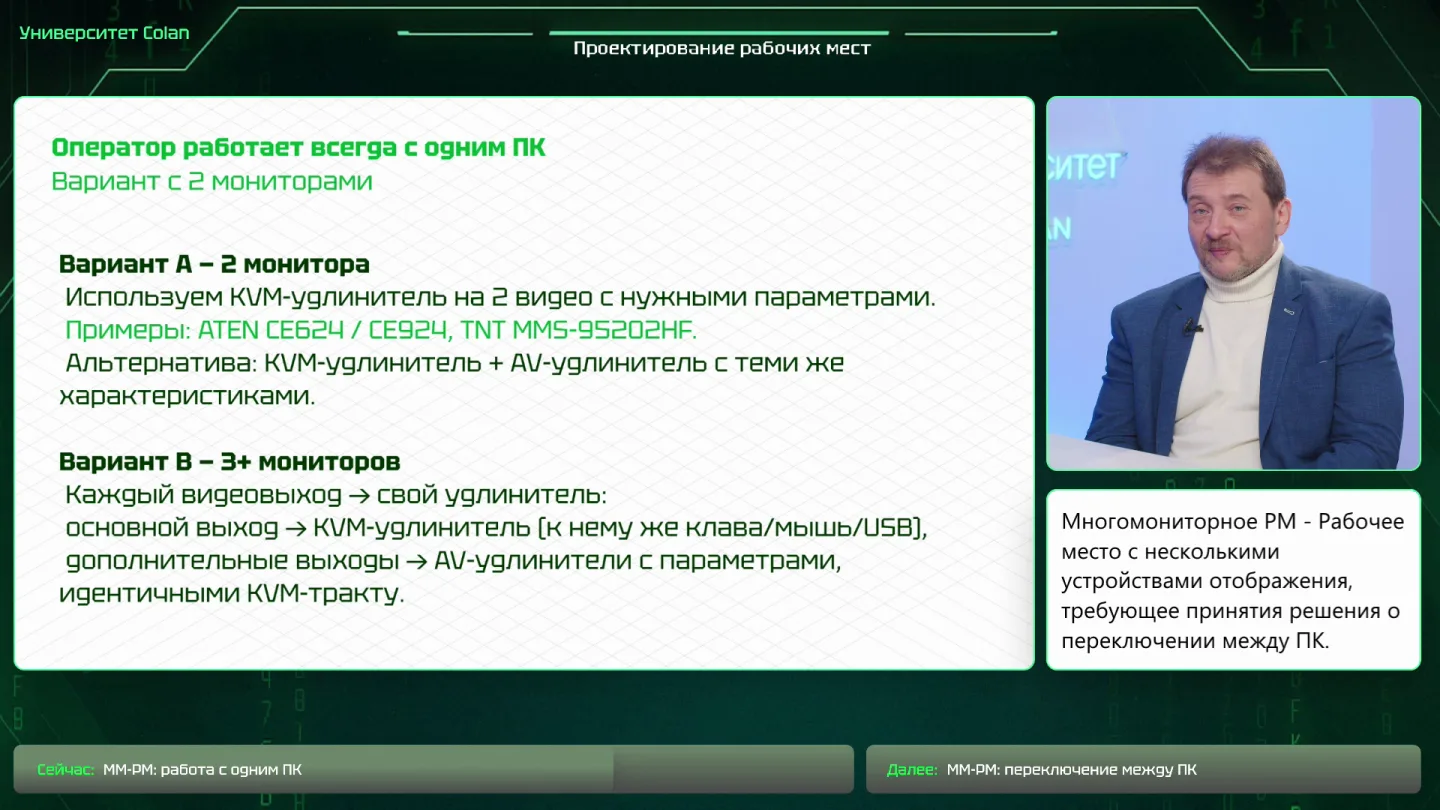

Для простой двухмониторной конфигурации можно выбрать двухмониторный KVM-удлинитель. Его параметры подбирают по обычным критериям: требуемая дальность, разрешение, интерфейсы, поддержка USB, способ передачи и условия эксплуатации. Такой вариант технически прямой, но не всегда оптимальный по цене и отказоустойчивости.

Перед выбором оборудования нужно зафиксировать базовую модель работы. Два монитора могут быть продолжением одного компьютера, двумя независимыми рабочими областями или частью системы, где оператор постоянно переключается между серверами. Внешне эти варианты выглядят одинаково: на столе стоят два экрана, клавиатура и мышь. С точки зрения KVM это разные задачи, потому что меняется связь между видеовыходами источника, приемниками на рабочем месте и правами оператора.

Экономия и резервирование во втором канале

Если до рабочего места проложены две витые пары, второй видеоканал можно организовать не через полноценный двухмониторный KVM-удлинитель, а через более дешевый AV-удлинитель. Первый канал остается KVM: он передает видео, клавиатуру и мышь. Второй канал передает только видео. Такой подход снижает стоимость, если управление требуется только по одному каналу.

У двух отдельных линий есть и практический плюс. При отказе одного удлинителя оператор не теряет все рабочее место сразу. Если пропал видеосигнал на втором мониторе, управление сохраняется хотя бы через основной экран. Если вышел из строя KVM-канал, второй монитор может остаться источником наблюдения. Это не полноценная работа, но в аварийной ситуации оператор продолжает видеть часть данных, а иногда именно это помогает спокойно завершить процесс или дождаться ремонта.

Такой резерв не заменяет полноценное дублирование, но он снижает риск полного ослепления рабочего места. В диспетчерской или операторской среде это критично: даже ограниченное наблюдение лучше, чем полный черный экран. Поэтому запасная витая пара часто оказывается не только способом экономии, но и простым инструментом повышения живучести.

Когда двух мониторов уже недостаточно

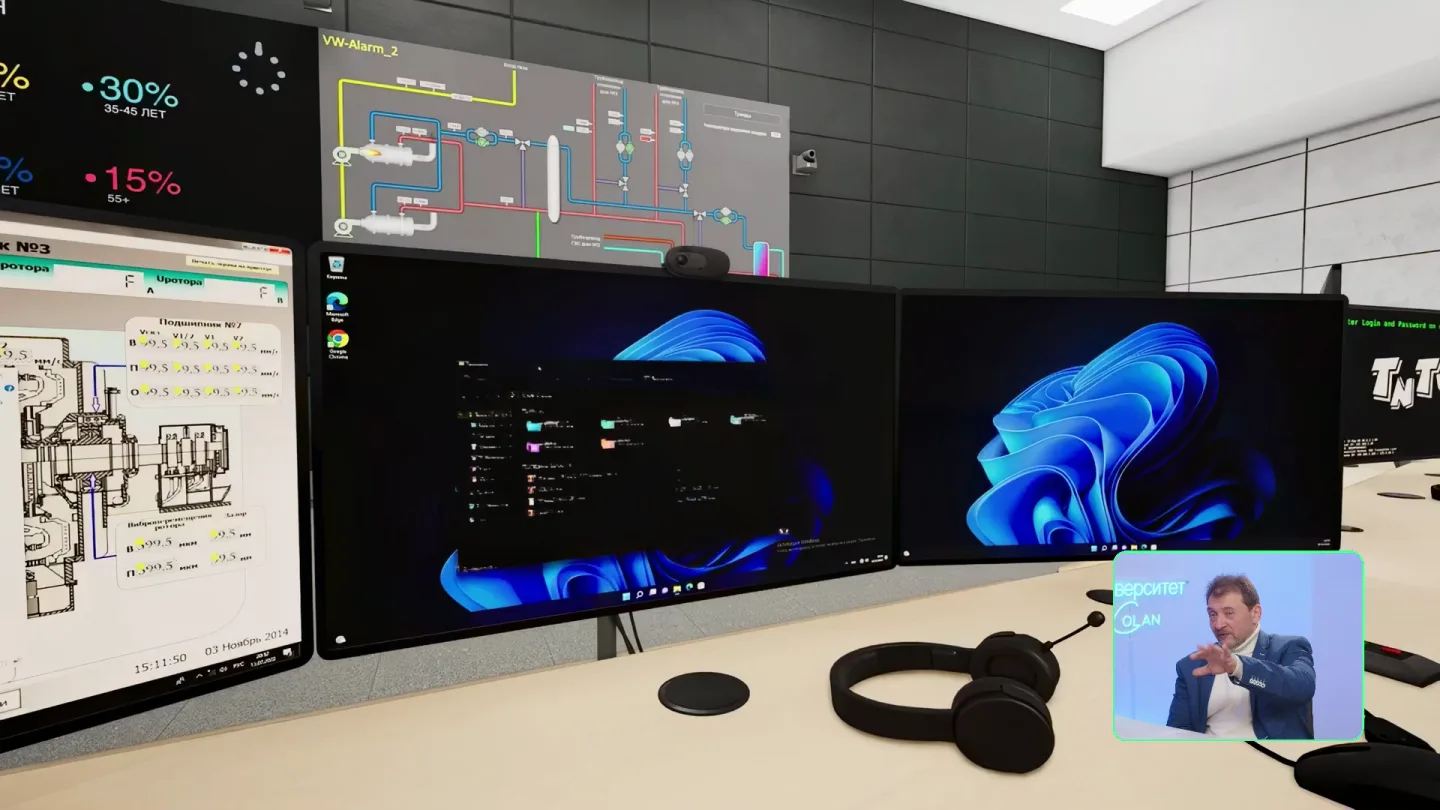

Рабочее место может включать три, четыре или больше экранов. У трейдеров и операторов диспетчерских встречаются конфигурации на восемь мониторов. В таких проектах нельзя начинать с выбора оборудования. Сначала нужно описать сценарий: оператор работает с одним компьютером или с несколькими источниками, у всех источников одинаковое число видеовыходов или разное, нужно ли показывать один источник на всех экранах или собирать рабочее поле из разных систем.

Один источник и несколько видеовыходов

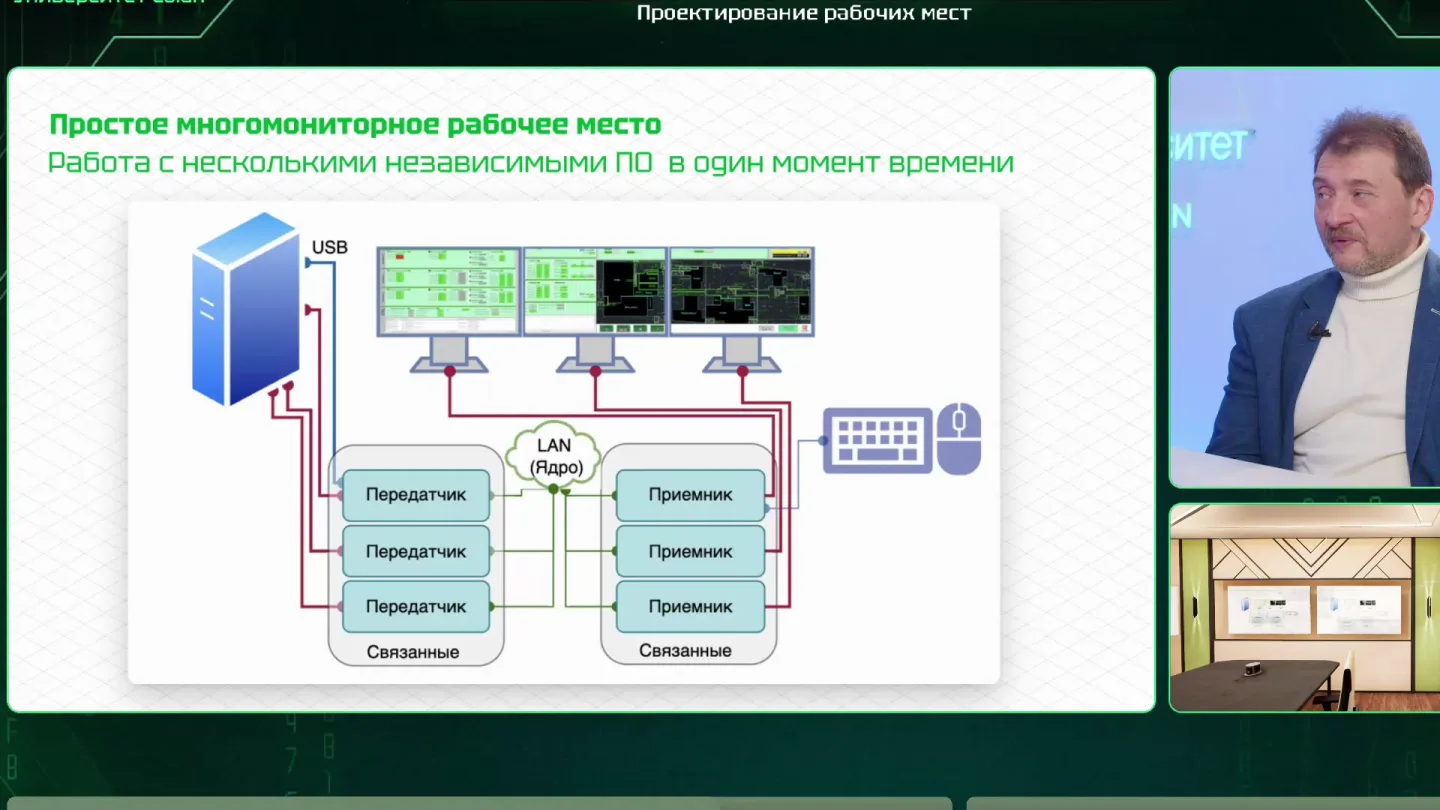

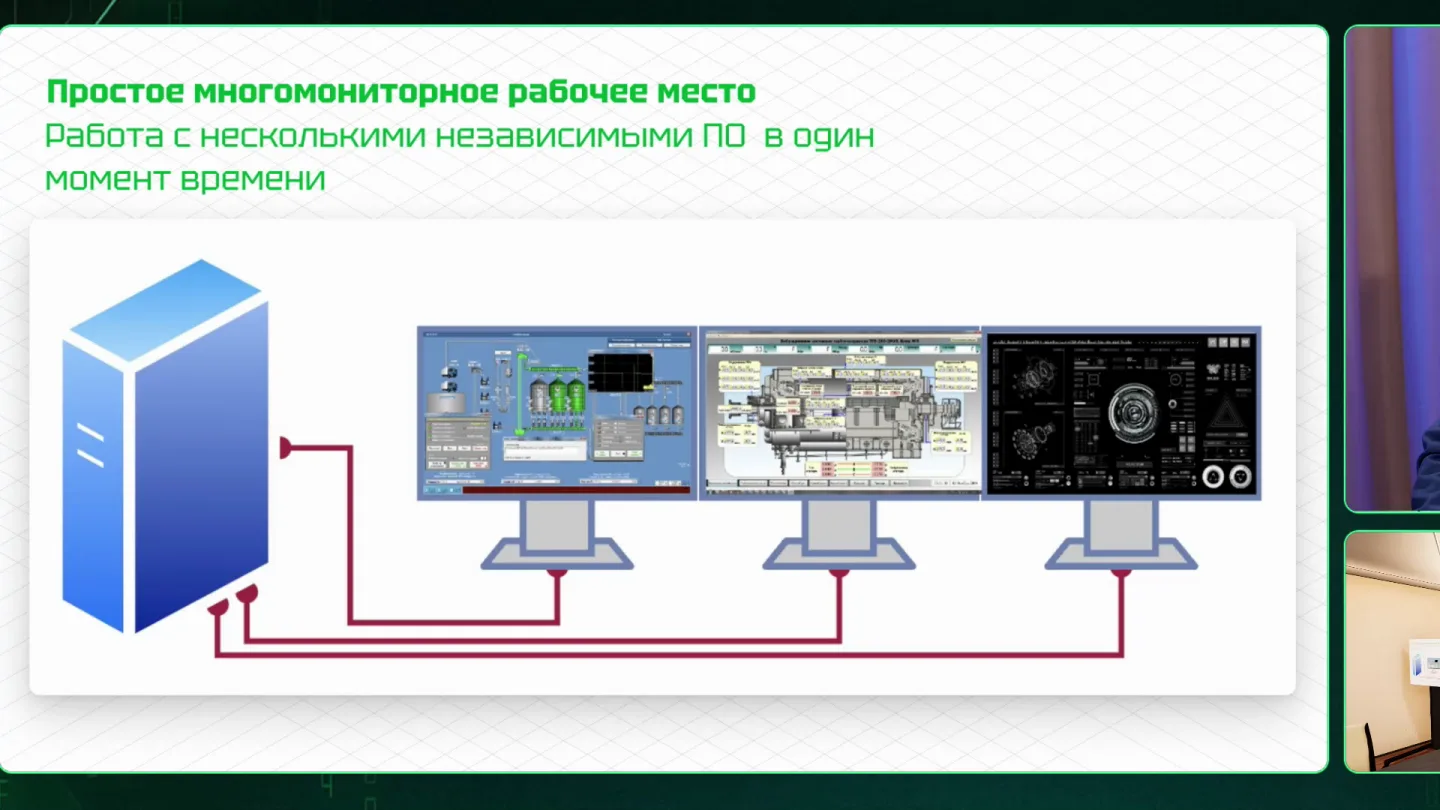

Самый понятный случай - один компьютер с тремя видеовыходами и рабочее место с тремя мониторами. Каждый видеовыход попадает на свой экран, оператор работает с одним программным комплексом и может развернуть приложение на всю площадь или распределить окна между мониторами. Такая схема не требует сложной логики группировки: источник и рабочее место совпадают по структуре.

Сложность появляется, когда оператор переключается между несколькими серверами или компьютерами. У одного источника может быть один видеовыход, у другого два, у третьего три. При этом на столе оператора остается фиксированное количество мониторов. Система должна решить, что делать с экранами, для которых у выбранного источника нет соответствующего видеовыхода.

Один стандартный вариант - замещать пустые экраны резервным контентом: корпоративной заставкой, информационным экраном, статичным сообщением или трансляцией внутреннего канала. Например, при подключении к серверу с двумя видеовыходами оба рабочих стола отображаются на двух мониторах. При выборе одномониторного сервера его изображение появляется только на одном экране, а второй заполняется заранее заданным контентом.

Именно здесь часто возникает недопонимание между заказчиком и поставщиком. Заказчик формулирует задачу как "нужно два монитора", а на деле ему требуется корректная работа с источниками разной структуры. Если это не проговорить, оборудование может выполнить базовую коммутацию, но не даст ожидаемого поведения при выборе одномониторного или трехмониторного сервера.

Сохранение предыдущего экрана

Другой возможный режим - оставлять на свободном экране предыдущее изображение. Оператор выбирает одномониторный источник, но второй монитор не гаснет и не показывает заставку, а продолжает отображать прошлый источник. Такой режим может быть полезен, если оператору нужно сохранять контекст при переключении, но его нужно заранее описывать в требованиях. Не каждая KVM-система корректно поддерживает такую логику.

Многомониторность как свойство IP-KVM системы

Ключевой вывод: многомониторность - это не только наличие двух, трех или четырех видеовыходов на приемнике. Это свойство IP-KVM системы, которая должна понимать группы экранов и группы источников. Большинство простых и непрофессиональных решений такой сущности не имеют. Они коммутируют каналы по жесткой схеме: два на два, четыре на четыре. Если подключить четырехголовый KVM-приемник (RX) к двухголовому KVM-передатчику (TX), первые два экрана могут получить сигнал, а остальные просто погаснут.

Профессиональная IP-KVM система должна уметь агрегировать несколько приемников в одно рабочее место и несколько передатчиков в один многомониторный источник. Для оператора три монитора должны быть не набором отдельных экранов, а одной рабочей зоной. Для системы три KVM-передатчика, подключенные к одному компьютеру, должны быть не тремя независимыми источниками, а одним источником с несколькими видеовыходами.

Это особенно важно в IP-KVM, где физическая сеть может создать иллюзию гибкости. Кажется, что если все передатчики и приемники подключены к сети, то их можно свободно собрать в любую конфигурацию. На практике свободу определяет не только сеть, но и программная модель матрицы: умеет ли она связывать порты в группы, хранить конфигурации рабочих мест, применять права доступа и синхронно переключать несколько видеоканалов как один источник.

Если оператору требуется выбирать источники с разным числом видеовыходов, поддержка многомониторных источников и многомониторных рабочих мест становится обязательным требованием. Без нее система может физически передать видеосигнал, но не сможет обеспечить удобное и предсказуемое переключение.

Один источник в каждый момент времени

Простым многомониторным рабочим местом можно считать сценарий, где в каждый момент времени на всех экранах отображается один выбранный источник. Этот источник может быть одноголовым, двухголовым или трехголовым, а система решает, как заполнить лишние экраны или как разложить доступные видеовыходы. Для оператора логика остается понятной: он выбирает сервер или компьютер, а рабочее место перестраивается под него.

Сложное рабочее место с несколькими источниками

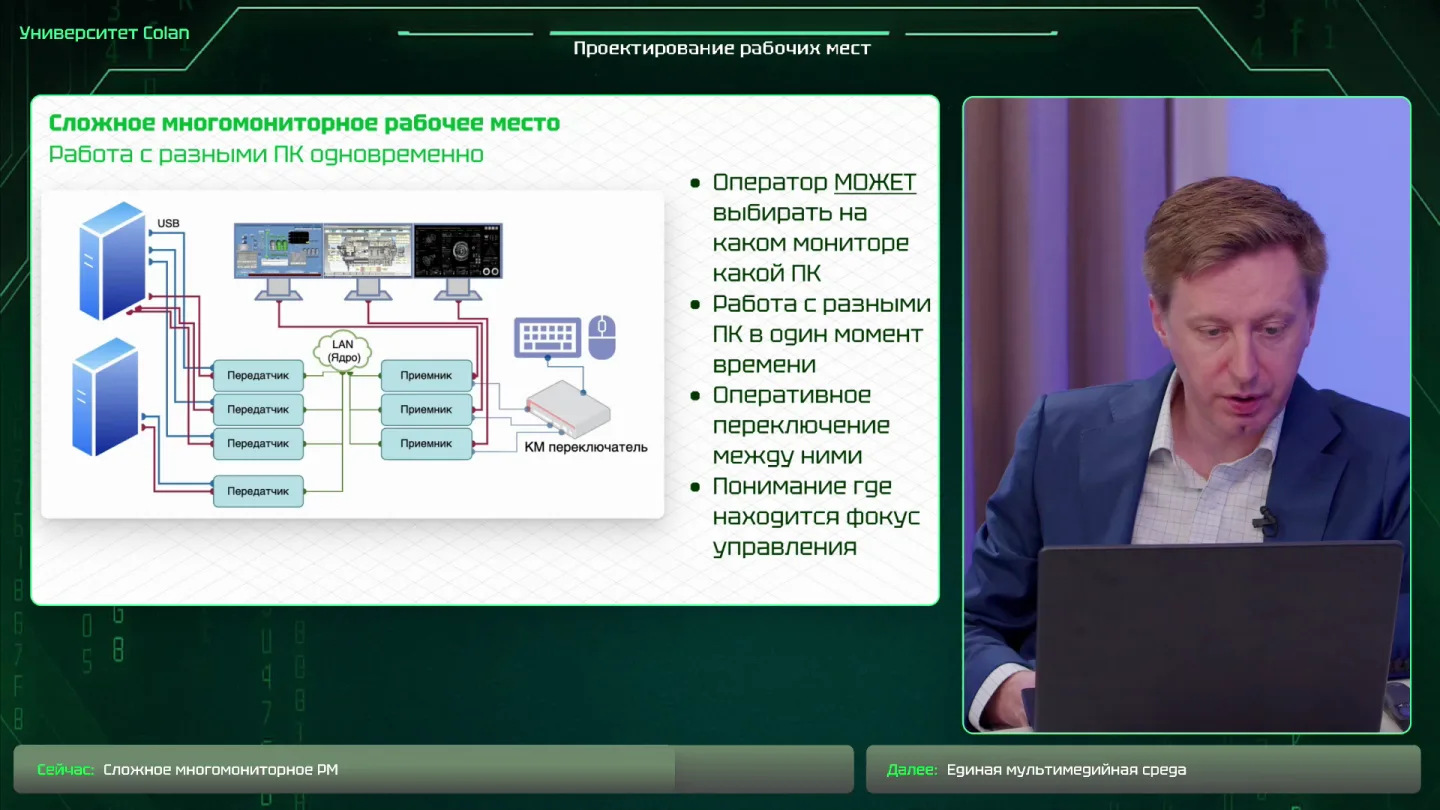

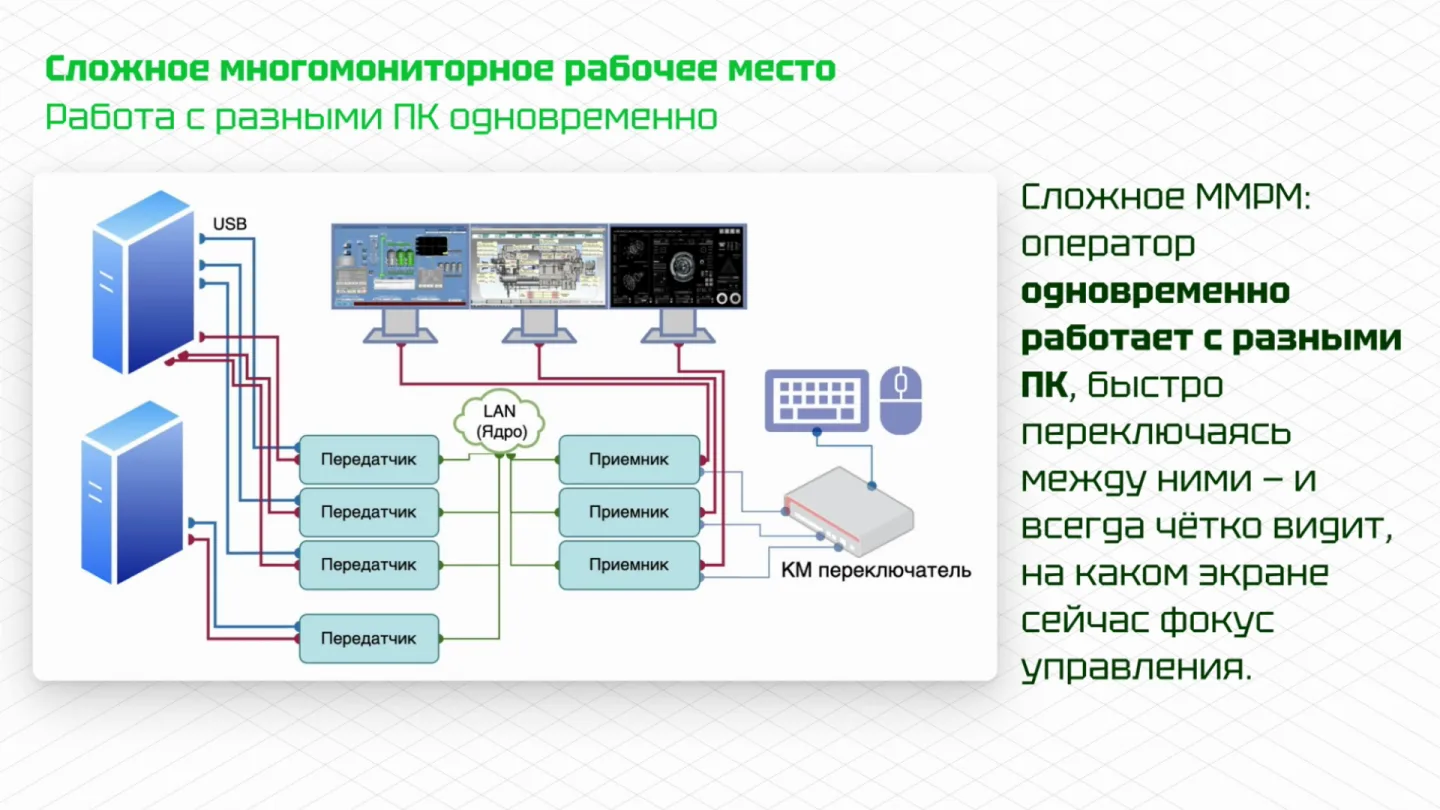

Более сложный сценарий возникает, когда на разных мониторах одновременно отображаются разные источники. Например, два левых экрана показывают данные одного сервера, а правый экран - данные другого. В этом случае оператор собирает рабочее поле в той последовательности, которая нужна для конкретной задачи.

Такие системы требуют детальной проработки до закупки оборудования. Нужно описать все рабочие сценарии: какие источники можно выводить вместе, какие экраны входят в группы, какие сочетания запрещены, как оператор понимает, каким компьютером он сейчас управляет. Здесь часто используется KM-переключатель, потому что видеосигналы уже разведены по экранам, а оператору нужно физически переключать клавиатуру и мышь между компьютерами. Индикатор активного управления обязателен: без него легко ошибиться и отправить команду не в тот источник.

В отличие от простого режима, здесь недостаточно команды "переключить рабочее место на сервер". Оператор может работать с одним сервером на левой части рабочего поля и одновременно наблюдать другой сервер справа. Он должен понимать, на каком экране находится активный курсор, какие источники доступны для выбора и что произойдет при выходе из текущей сессии. Эти детали напрямую влияют на безопасность работы.

Изменяемая конфигурация во время работы

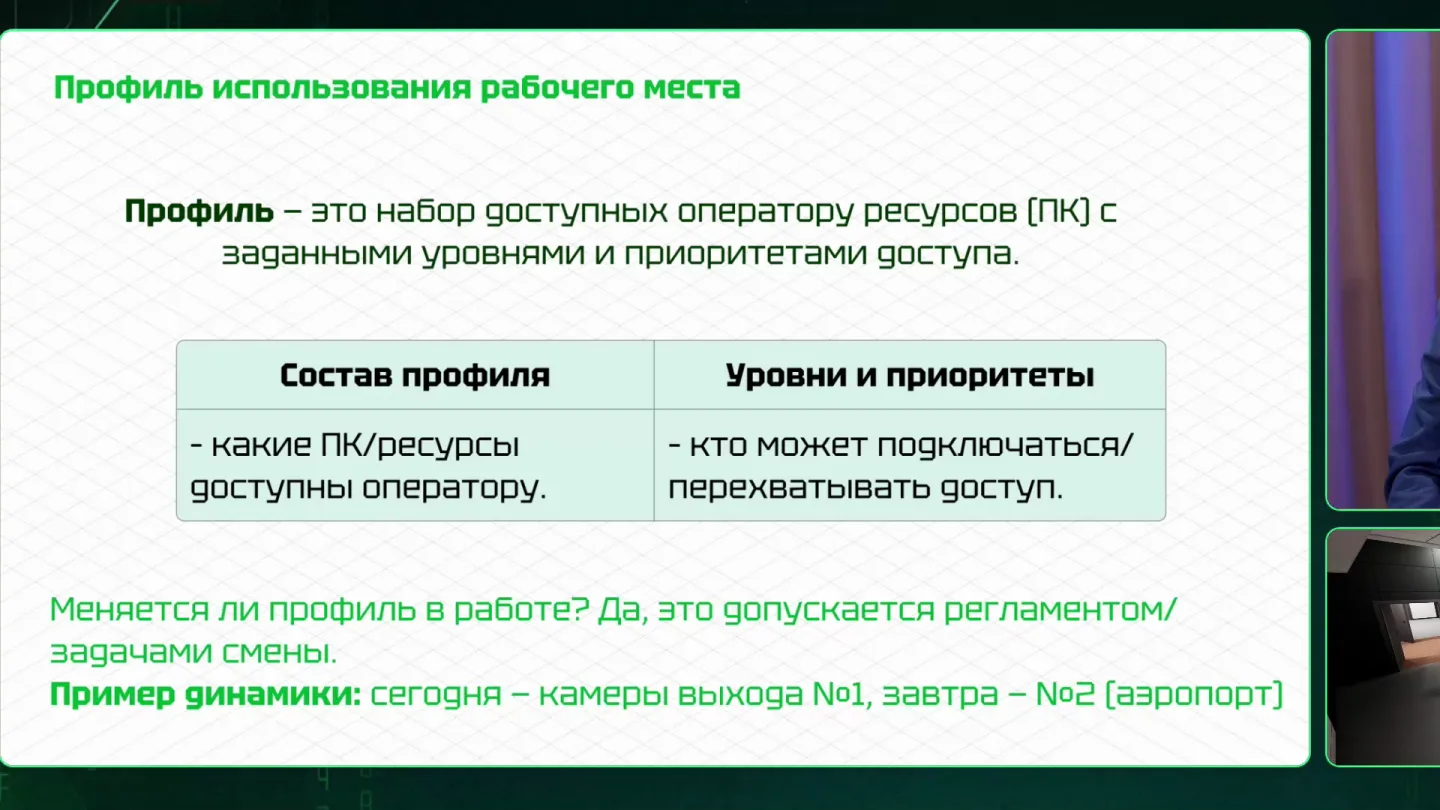

Еще один уровень сложности - рабочее место, которое меняет конфигурацию в процессе смены. Оператор не только входит в систему как пользователь, но и активирует профиль, соответствующий текущей задаче. Это типовая логика для крупных объектов, где доступ к источникам зависит не только от фамилии оператора, но и от того, что он должен контролировать в данный момент.

Практический пример - аэропорт. Сотрудник может утром отвечать за видеонаблюдение на одной части багажной ленты, а после обеда получить другую задачу: другой участок транспортера, другой блок камер или другой технологический процесс. Давать ему доступ ко всем источникам неправильно. Система должна подключить только те камеры, серверы и приложения, которые нужны для конкретной работы.

Такой подход защищает систему от избыточных прав и упрощает интерфейс. Оператор не выбирает из всего массива камер и серверов, а получает ограниченный набор, связанный с текущей задачей. Для крупного объекта это снижает вероятность ошибки: меньше лишних источников в меню, меньше случайных подключений, понятнее ответственность в рамках смены.

Двойная авторизация и профили

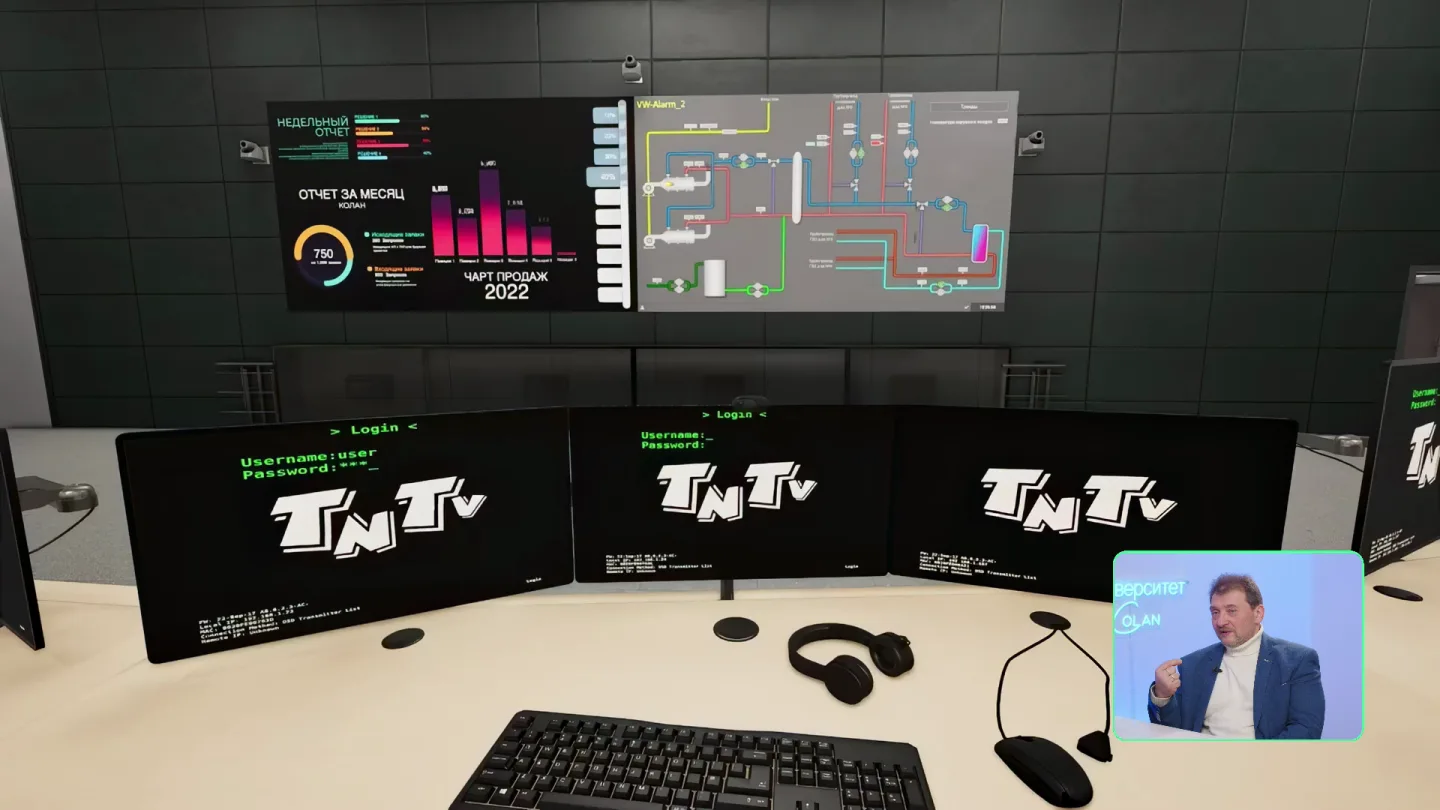

В профессиональной IP-KVM системе может использоваться двойная авторизация. На основном экране оператор входит как пользователь, например под своей учетной записью. На дополнительных экранах он выбирает рабочий профиль: условно, задачу "багаж", "транспортер", "периметр" или другой набор источников. После выбора профиля система подключает именно тот комплект видеосигналов, который соответствует задаче.

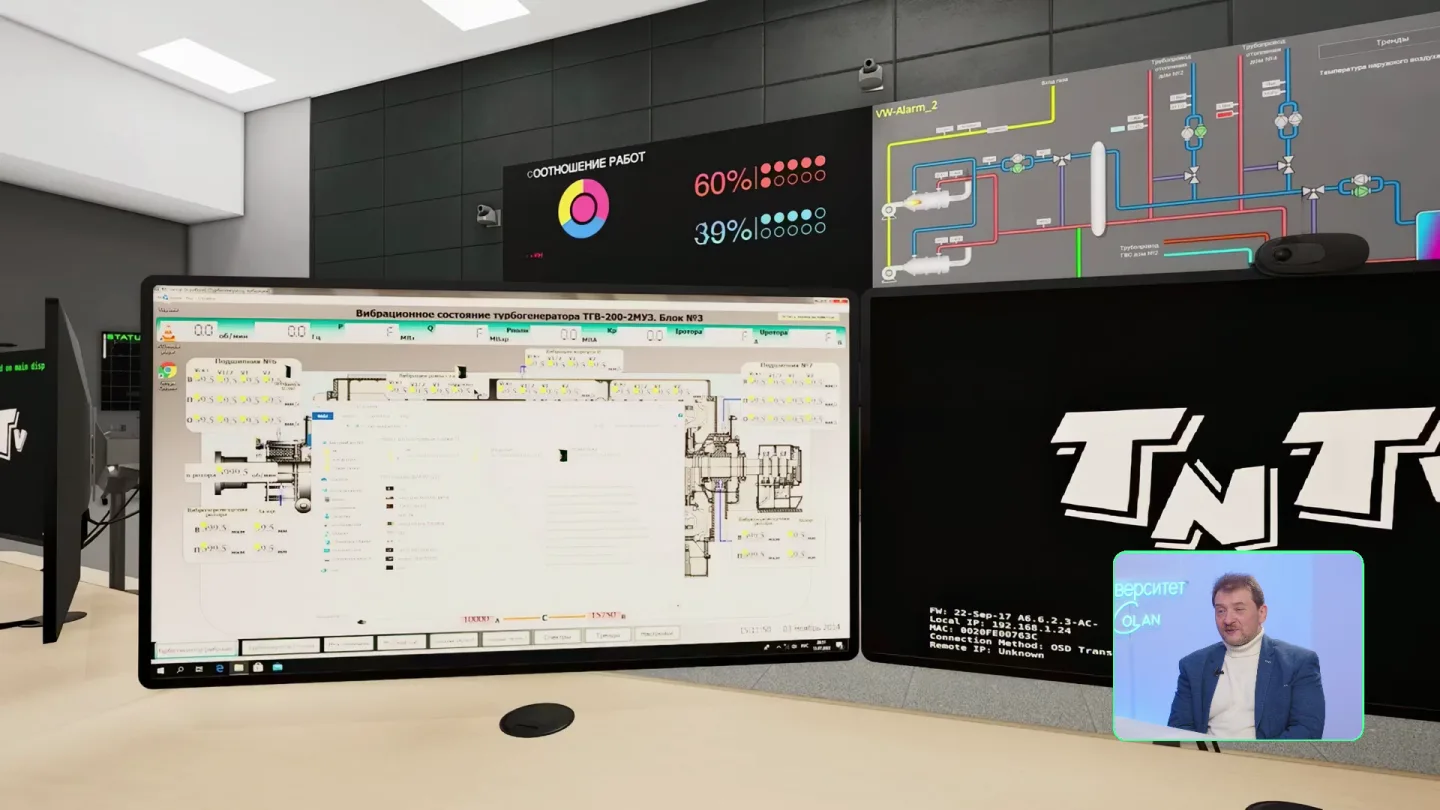

Основной экран остается рабочей областью оператора: там находятся приложения, через которые он управляет процессом. Остальные мониторы используются для мониторинга. Если оператор выходит из основной учетной записи, система завершает всю сессию. Если он выходит только из профиля на правых экранах, сбрасывается лишь мониторинговая часть, и система снова предлагает выбрать нужный профиль.

Такой функционал почти не встречается в простых KVM-системах. Даже среди профессиональных решений он реализован ограниченно, потому что требует не только передачи видеосигнала и USB, но и развитой логики прав, профилей, групп источников и состояния рабочего места.

Важно учитывать и обратную сторону гибкости. Чем больше вариантов конфигурации допускает рабочее место, тем тщательнее нужно проектировать сценарии отказа и возврата к штатному состоянию. Нужно определить, что происходит при разлогинивании основного пользователя, при смене профиля мониторинга, при отказе одного экрана и при подключении источника с меньшим числом видеовыходов.

Логическая группировка источников

Профили полезны не только для разграничения доступа. Они помогают оператору работать с большим количеством источников без длинного списка портов. Вместо того чтобы листать десятки позиций, источники можно разбить на логические группы: первые 20 относятся к одной зоне, следующие 20 - к другой, отдельная группа отвечает за аварийные или технологические системы. Оператор переключается между группами, а не ищет каждый источник вручную.

Для проектирования это означает, что перечня оборудования недостаточно. Нужно заранее согласовать роли пользователей, наборы доступных источников, правила выхода из профиля, поведение свободных экранов и возможность одновременного отображения нескольких серверов. Также нужно проверить, поддерживает ли выбранная IP-KVM система именно такие сценарии, а не только базовое переключение входов и выходов.

Хорошее техническое задание на такую систему должно описывать не только "сколько портов" и "сколько мониторов", но и состояние рабочего места в ключевые моменты. Что видит оператор до входа в систему, что появляется после авторизации, какие экраны относятся к основному рабочему приложению, какие к мониторингу, можно ли менять профиль без завершения всей сессии, что остается на экранах после выхода из профиля. Эти вопросы лучше решить до выбора KVM-матрицы.

Практический вывод

Простое двухмониторное рабочее место можно построить на двухмониторном KVM-удлинителе или на комбинации KVM-канала и AV-канала. Многомониторное рабочее место с одним источником также не вызывает принципиальных проблем, если количество видеовыходов и экранов совпадает.

Сложная система начинается там, где оператор выбирает источники с разным количеством видеовыходов, видит разные источники на разных мониторах, меняет профиль в процессе работы или получает доступ только к части инфраструктуры. Такие задачи нужно строить на профессиональных матричных IP-KVM системах. Иначе рабочее место может выглядеть многомониторным физически, но не будет поддерживать нужную логику управления, авторизации и группировки.
