Компания КОЛАН представляет новую систему трансляции AV-контента по локальной сети

Суть задачи

Система состоит из передатчиков MMS-616H-T, приемников MMS-616H-R и бесплатного ПО "Digital Control Software".

Количество передатчиков в сети видеотрансляции может быть до 64 штук, что позволяет транслировать одновременно до 64-х разных контентов. Каждый передатчик отправляет в сеть один поток видеосигнала создавая один канал. В свою очередь к любому передатчику в сети можно подключить неограниченное количество приемников, что позволяет транслировать контент на любое количество устройств отображения.

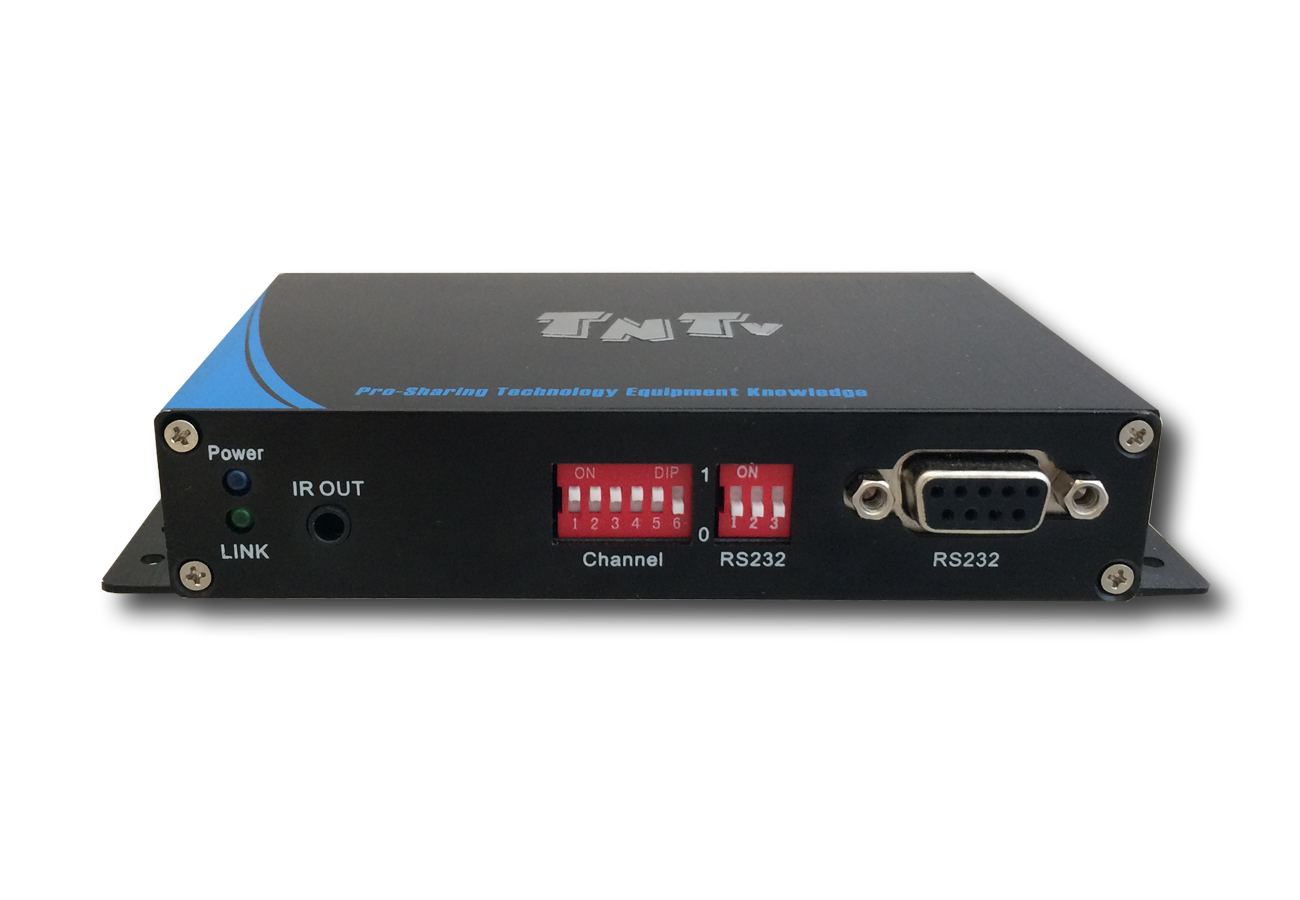

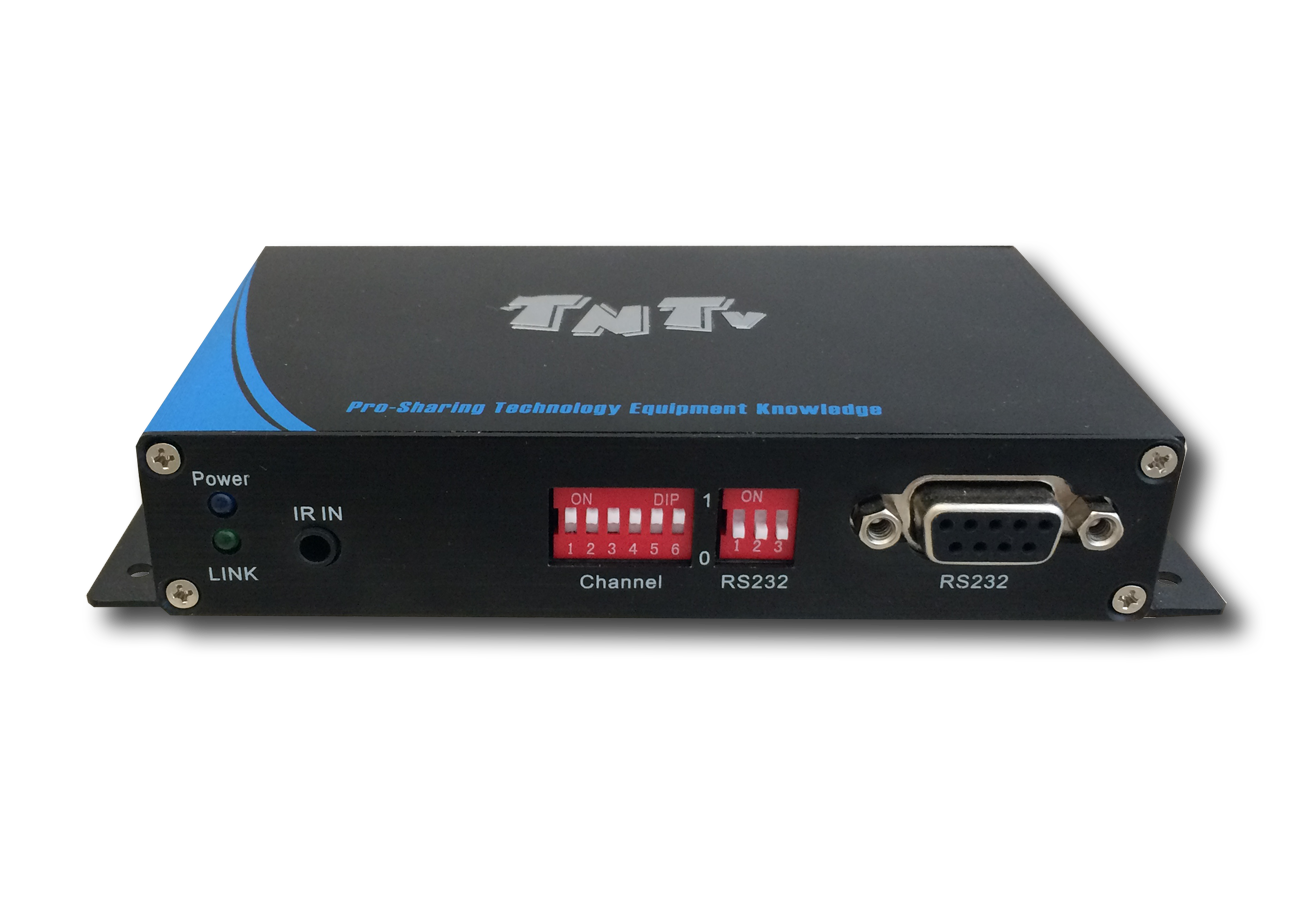

Передатчик MMS-616H-T Приемник MMS-616H-R

В простом варианте, схему коммутации можно настраивать при помощи комбинаций DIP-переключателей на передатчиках и приемниках. А при помощи бесплатного ПО " Digital Cintrol Software ", входящего в комплект поставки, возможно в режиме реального времени не только управлять коммутацией передатчиков и приемников, но и оперативно управлять всей системой видеотрансляции в целом, включая трансляцию контента по заданному расписанию.

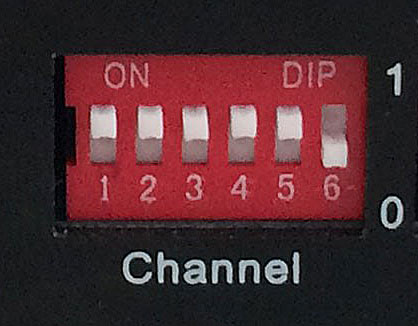

DIP-переключатели на приемниках и передатчиках системы для настройки каналов трансляции.

Установив необходимые комбинации DIP-переключателей на передатчиках и приемниках, подключив их в локальную сеть, пользователь сразу получает систему видеотрансляции готовую к использованию без каких-либо предварительных настроек. Единственное условие - сетевые коммутаторы должны иметь поддержку протокола IGMP. Но эта функция сейчас есть практически у всех управляемых коммутаторов.

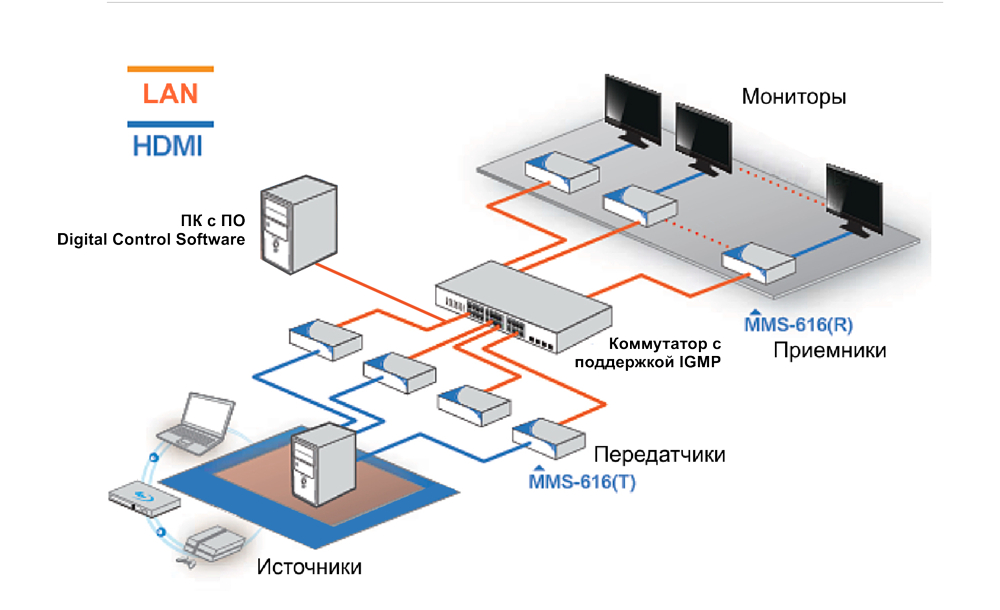

Схема системы видеотрансляции на базе передатчиков и приемников TNT MMS-616H и ПО "Digital Control Software"

Как и раньше, система может легко наращиваться (масштабироваться) простым добавлением нужного числа передатчиков или приемников.

Благодаря малому трафику (до 15 Мбит/c.), подключение передатчиков и приемников в локальную сеть предприятия не сильно скажется (в сетях 100Base-TX) или не скажется совсем (в сетях 1000BAse-T) на ее нормальной работе.

Оборудование системы поддерживает спецификации HDMI 1.3b и HDCP 1.4. Максимальное разрешение транслируемого контента - 1920x1080 (1080P).

В передатчиках системы предусмотрен скелер, для согласования разрешения транслируемого контента и устройств отображения. Благодаря скейлеру пользователь может настроить необходимое разрешение трансляции контента: 1920x1080, 1280x720 или 640x480 точек.

При использовании медиаконвертеров ограничения по расстояниям, накладываемые обычными "медными" линиями, снимаются, и контент можно транслировать на очень большие расстояния, создавая при этом реально большие и разветвленные сети видеотрансляции.

В системе используется очень распространенный и открытый стандарт сжатия AV-сигналов - H.264, что позволяет смотреть трансляцию от передатчиков на любом устройстве, которое подключено в локальную сеть и на котором установлен VLC-плеер.

При помощи бесплатного программного обеспечения "Digital Control Software", входящего в комплект поставки передатчиков и приемников, можно не только ими централизованно управлять, но и создать полноценную систему видеотрансляции. ПО платформонезависимо и может быть установлено на любую операционную систему. Имеет русифицированный интерфейс, очень простой и интуитивно понятный в работе.

ПО " Digital Control Software " позволяет:

• Организовать централизованную настройку и управление передатчиками и приемниками, а также управление всей системой видеотрансляции на их основе;
• Давать именапередатчикам и приемникам для их четкой идентификации;
• Настраивать объем передаваемго трафика в сети для каждого передатчика (от 100 Кбит/с до 15 Мбит/с);
• Изменять разрешение транслируемого контента для согласования разрешения источника контента и устройств отображения (телевизоры, мониторы, проекторы и т.д.);
• Коммутировать произвольным образом передатчики с приемниками;
• Запоминать неограниченное число шаблонов трансляции (пресетов) и активировать их как вручную, так и по заданному расписанию (в режиме реального времени);
• Создавать различные группы приемников (устройств отображения) и назначать им одним кликом нужный источник трансляции (передатчик);
• Включать/выключать трансляцию контента (без физического выключения устройства отображения);
• При помощи бесплатного VLC-плеера, транслировать по заданному расписанию (в режиме реального времени) необходимый контент (ролики, фото, музыку и т.д.);
• Разделить настройку и управление системой между пользователями: администратор и пользователь. Администратору доступны все функции ПО, а пользователютолько функции управления системой.

В новой системе передатчики и приемники на 20% дешевле, чем в предыдущей версии. Помимо этого, для централизованного управления системой видеотрансляции используется бесплатное ПО, в отличии от специализированного SMM коммутатора, который необходим в предыдущей версии. Таким образом, благодаря более низким требованиям к сетевой инфраструктуре, более низкой стоимости оборудования, простоте настройки, монтажа и эксплуатации, новая система имеет самую быструю окупаемость по сравнению с аналогичными предложениями на рынке.

Система может быть успешно использована на любых предприятиях с целью трансляции:

• рекламы на мониторах в магазинах, банках, гостиницах, туристических компаниях, медицинских учреждениях, ресторанах, кафе, на выставках, транспортных средствах.
• социальной и коммерческой рекламы на улицах.
• спортивных мероприятий в спорт-барах и кафе.
• информационного контента на различных табло и экранах в государственных учреждениях, банках, офисах и офисных центрах, медицинских и образовательных учреждениях, на транспорте и т.д.
• корпоративного телевидения, рекламы и отображения информации на мониторах в магазинах, гостиницах, транспорте, учебных заведениях и т.п.

Внешний вид ПО "Digital Control Software" (режим работы "Администратор")

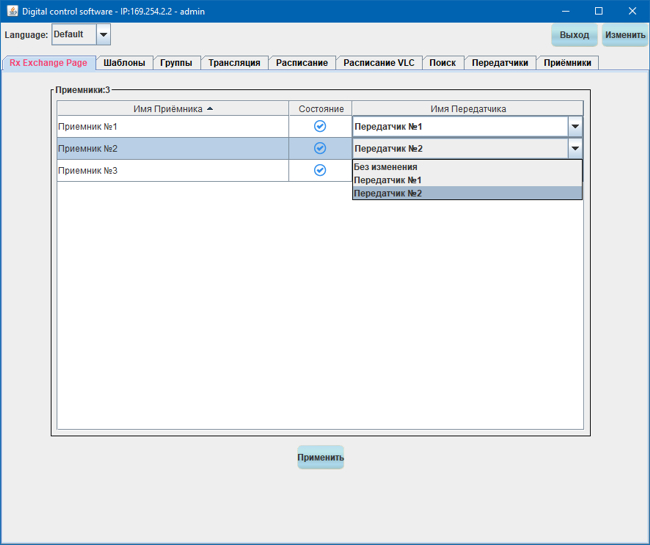

Произвольная коммутация передатчиков и приемников

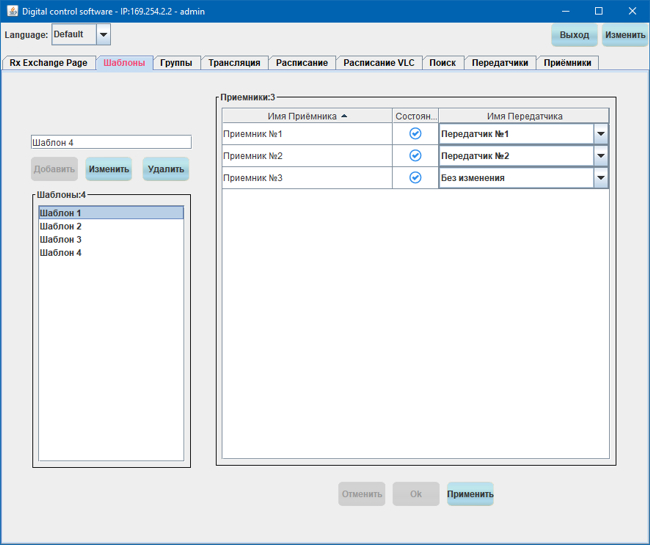

Работа с шаблонами трансляции

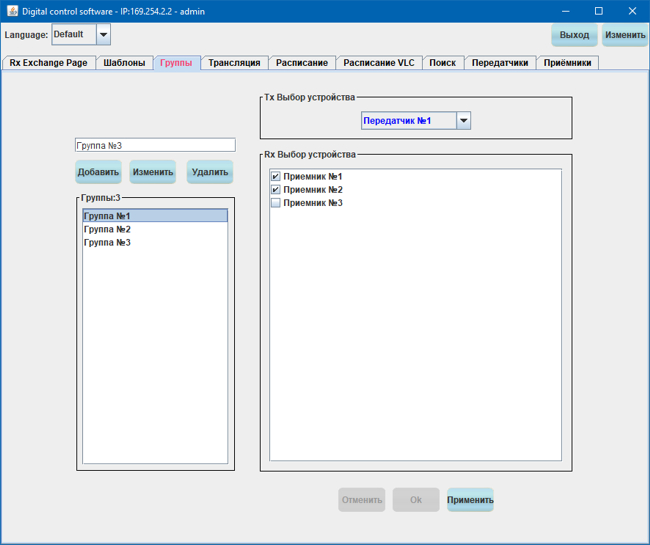

Работа с группами приемников

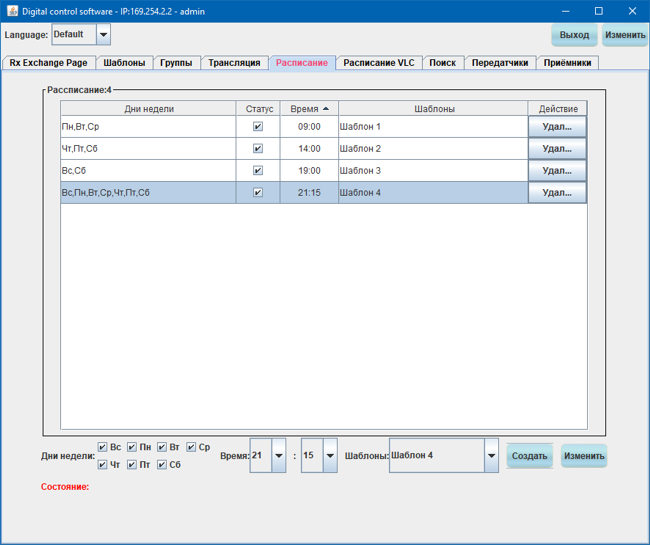

Активация шаблонов трансляции по заданному расписанию

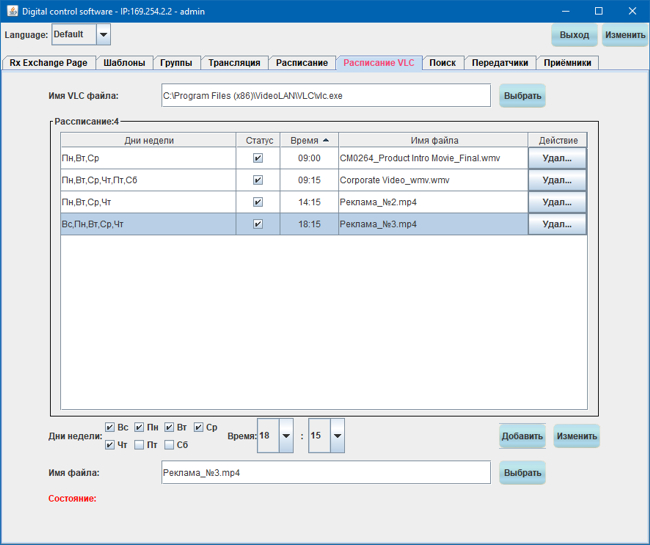

Трансляция медиаконтента по заданному расписанию
