Инфраструктура IP-KVM: почему сеть нельзя считать формальностью

IP-KVM остается одной из самых востребованных тем в проектах операторских рабочих мест, диспетчерских и технических залов. При этом такая система требует не только подбора KVM-передатчиков (TX), KVM-приемников (RX) и коммутаторов, но и грамотного проектирования сети. Большая часть ошибок возникает не из-за отказа оборудования, а из-за неверной оценки полосы, топологии, интерфейсов, среды эксплуатации и реальных сценариев работы сотрудников.

Для эксплуатации важно заранее разделять две задачи: проверить функции оборудования и доказать, что инфраструктура выдержит его режим работы. Если изображение, USB, управление и переключение считают отдельно, проект может выглядеть корректным в спецификации и быть нестабильным на объекте.

Разные IP-KVM-решения не ведут себя одинаково

Типичная ошибка начинается с сравнения двух устройств только по факту подключения к сети. Заказчик может видеть, что одно решение работает в той же инфраструктуре, а другое не запускается или работает нестабильно, и сразу относит проблему к качеству оборудования. Такой вывод слишком простой: разные технологии используют разную полосу, по-разному кодируют поток и имеют разные задержки.

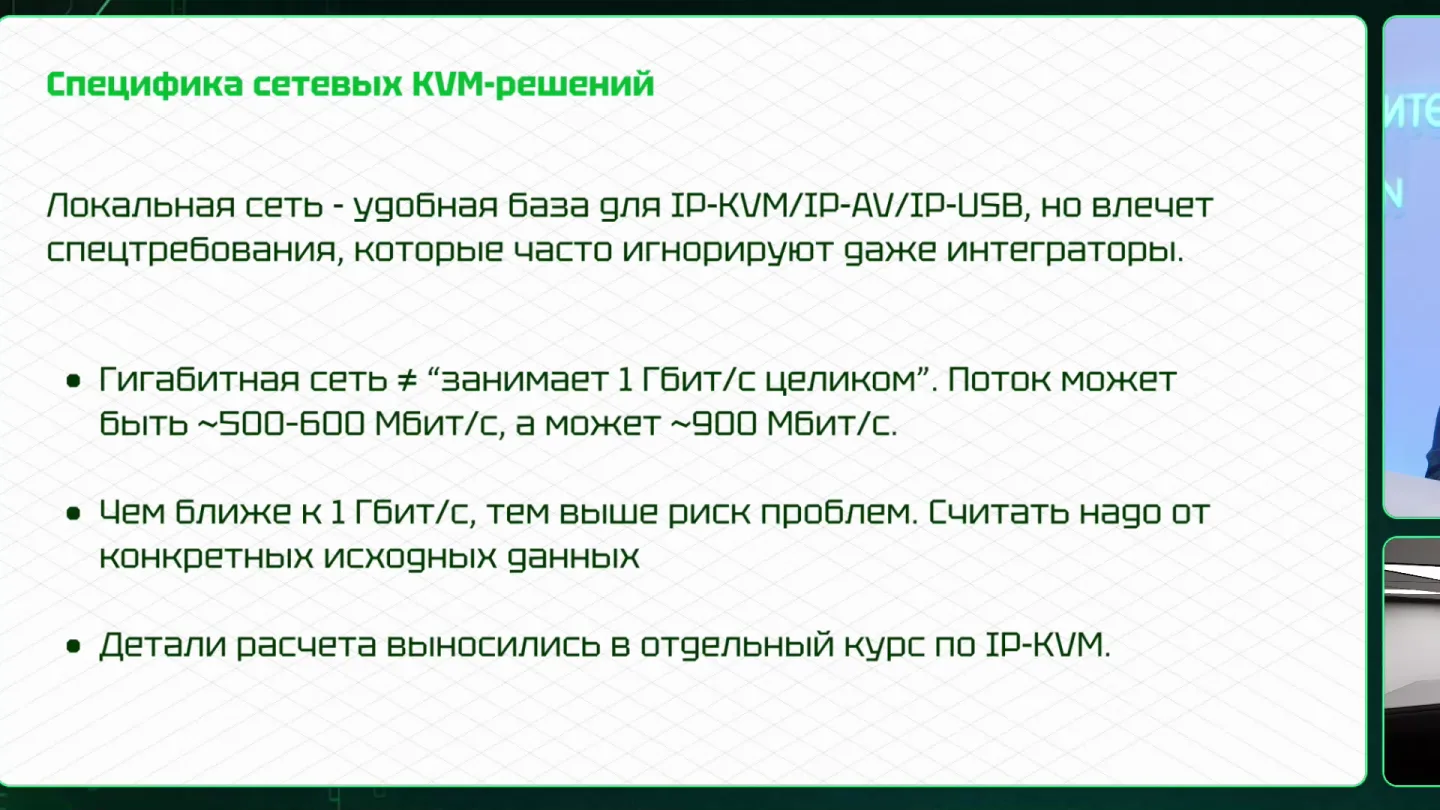

Один IP-KVM-комплект может занимать почти весь гигабитный канал, около 900 Мбит/с на поток. Другое устройство в похожем сценарии может потреблять 200-300 Мбит/с, 400-500 Мбит/с или иной объем, если в нем заложена более высокая задержка, другой алгоритм сжатия или другая транспортная технология. Опыт эксплуатации одного бренда или одной линейки нельзя автоматически переносить на другую систему.

Практический вывод простой: при расчете нужно смотреть не только на наличие Ethernet-порта, но и на реальную полосу потока, задержку, требования к multicast или unicast, число одновременных направлений и запас на служебный трафик. Для отказоустойчивых сетей этот расчет становится еще важнее: резервирование не отменяет требования к пропускной способности.

Полезно фиксировать эти параметры в проекте явно: сколько источников видеосигнала работает одновременно, сколько приемников подписывается на каждый поток, какие каналы проходят через общий uplink и где возникает концентратор нагрузки. Такая таблица быстрее выявляет риск, чем общая фраза о гигабитной сети.

Ошибка с транком: почему два гигабита не всегда дают два гигабита

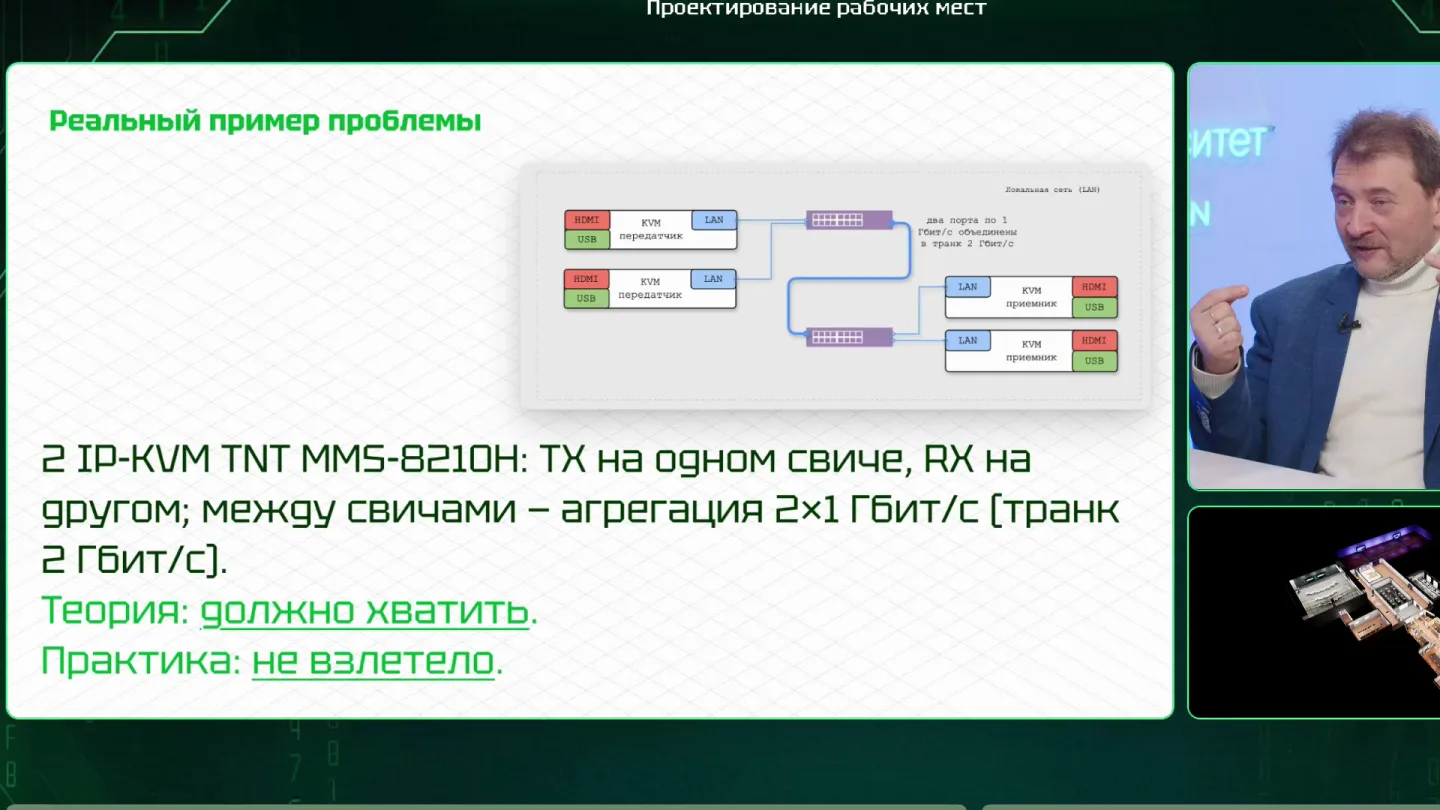

Один из показательных случаев связан с двумя потоками почти по гигабиту каждый. Два KVM-передатчика подключены к одному коммутатору, два KVM-приемника - к другому. Между коммутаторами сделан uplink/trunk из двух гигабитных соединений. На бумаге получается два гигабита, а значит два потока по 900-950 Мбит/с должны пройти без проблем.

На практике система может не заработать. Причина находится в деталях работы транка. Агрегированное соединение несет не только полезную нагрузку. Для его работы используются служебные пакеты, логические метки и дополнительные данные, которые добавляются к передаваемым пакетам. В результате доступная полоса оказывается меньше номинальных двух гигабит.

Если запаса нет, даже небольшой overhead приводит к рывкам, потере связи между TX и RX или полному отказу сценария. Устройство при этом не обязательно неисправно: сеть просто не дает ему ту полосу, которая нужна для стабильного потока.

Особенно опасно считать агрегированный канал как простую арифметическую сумму. Два физических линка действительно увеличивают возможности магистрали, но полезная полоса для конкретного набора потоков зависит от служебных накладных расходов и от того, как трафик распределяется по направлению. Для KVM это критично, так как поток часто непрерывный и близкий к верхней границе канала.

Проверка направлением трафика

В реальном проекте проблему подтвердили перестановкой устройств. Один KVM-передатчик и один KVM-приемник оставили на первом коммутаторе, второй KVM-передатчик и второй KVM-приемник - на втором. Общий объем трафика остался около двух гигабит, но он перестал идти двумя гигабитами в одну сторону через транк.

После такой перестановки один гигабит пошел в одну сторону, второй - в обратную. Поскольку канал дуплексный, такой режим оказался рабочим. Этот тест хорошо показывает, почему важны не только суммарные цифры, но и направление потоков, схема размещения TX/RX и реальные узкие места между коммутаторами.

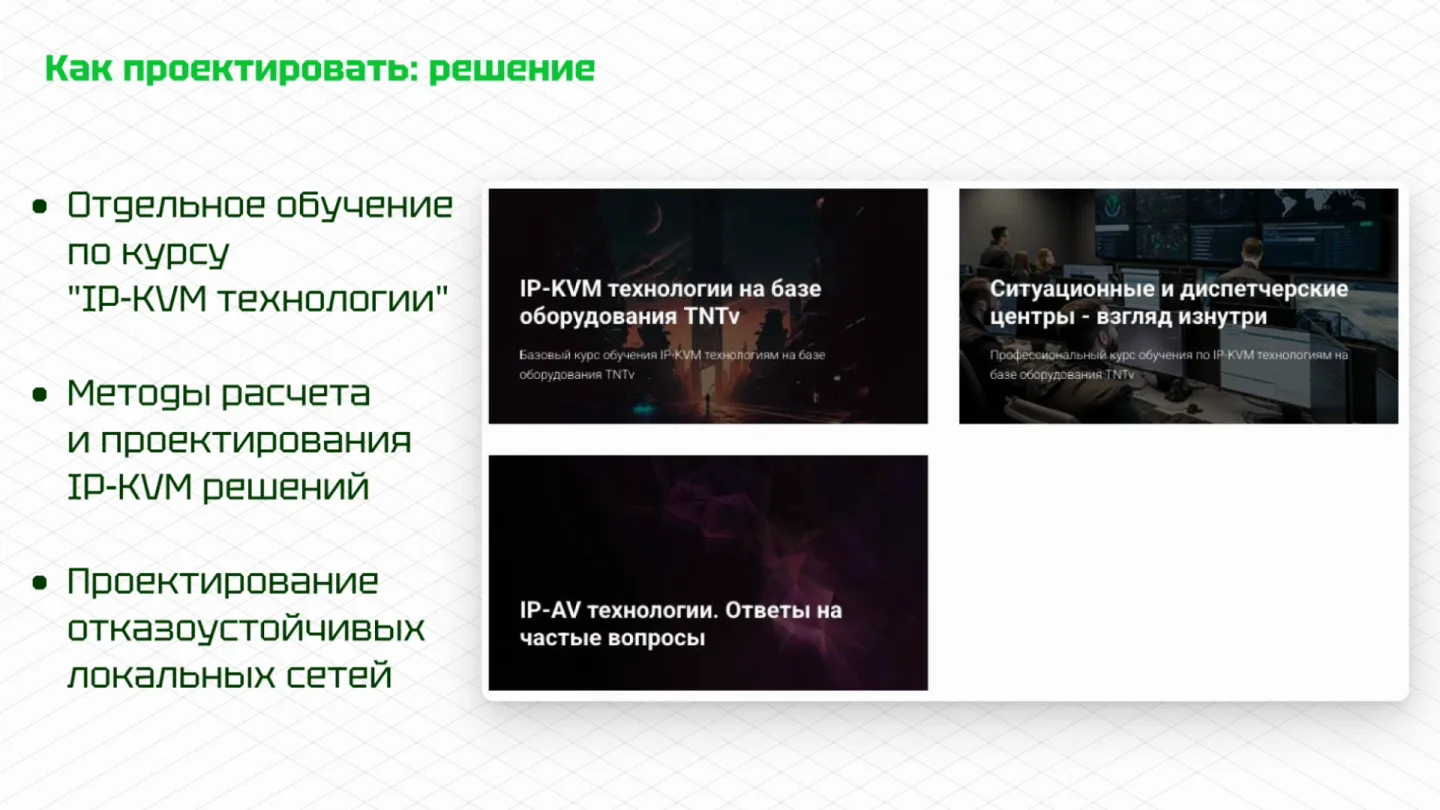

Расчет подобных решений лучше выполнять вместе со специалистами, которые понимают IP-KVM и сетевую инфраструктуру. На сайте tntvsis.com есть материалы по проектированию IP-KVM, расчету сети и отказоустойчивости; их стоит использовать как базу, если собственных данных для проекта недостаточно.

RJ-45 не означает LAN

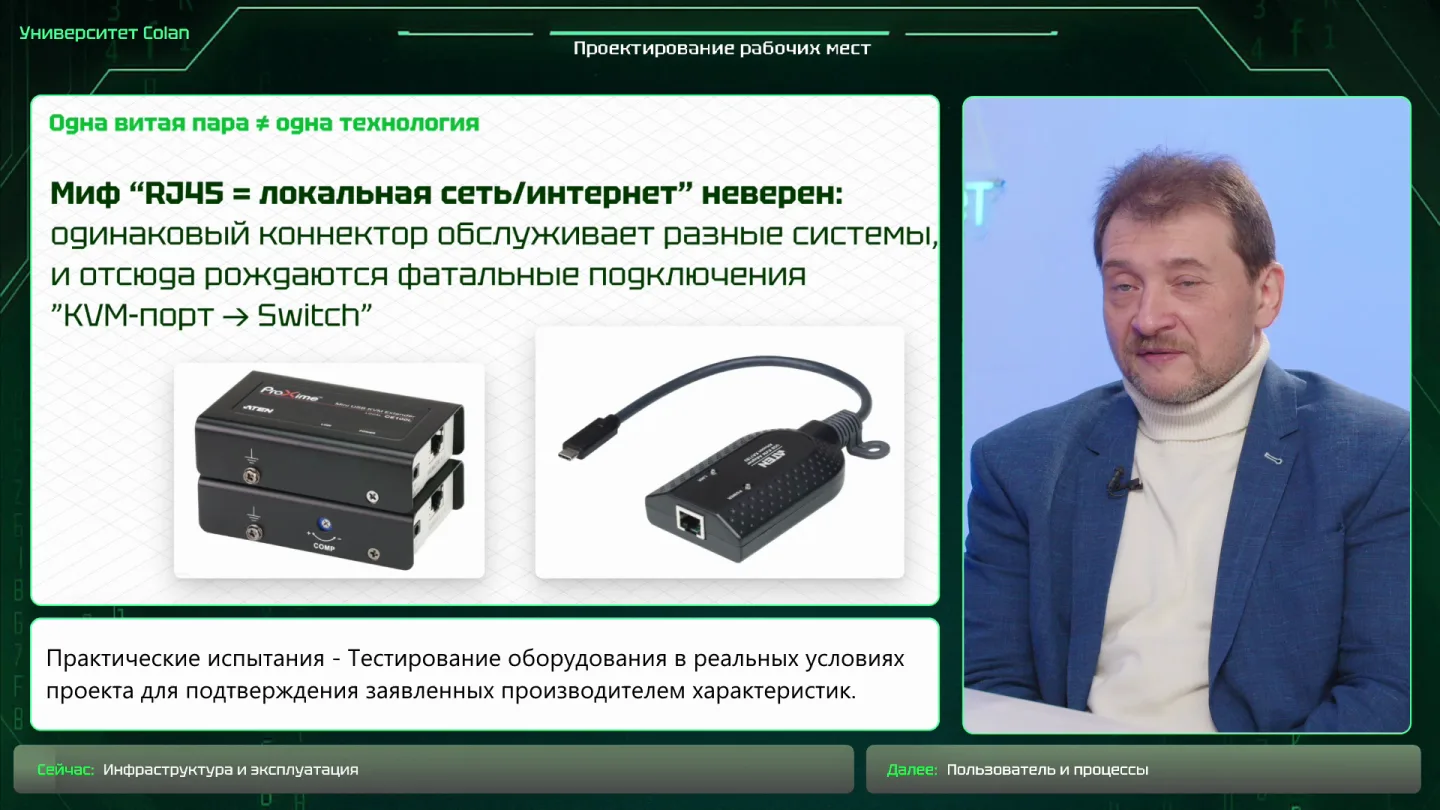

Вторая частая эксплуатационная ошибка связана с разъемом RJ-45. Его часто воспринимают как синоним локальной сети или интернета, хотя RJ-45 - только тип физического разъема. За ним может находиться LAN, HDBaseT, USB, RS-232, RS-485, порт для серверного модуля KVM или другой специализированный интерфейс.

Ошибочное подключение может закончиться не только отсутствием сигнала. Если специализированный порт воткнуть в сетевую инфраструктуру с PoE или в несовместимое устройство, оборудование может выйти из строя. В сервисной практике такие случаи выглядят одинаково: пользователь сообщает, что устройство не работает, а при вскрытии выясняется, что оно сгорело из-за неправильного подключения.

Проверяйте маркировку порта, а не форму разъема

На KVM-коммутаторе может быть только один настоящий сетевой порт, подписанный LAN. Рядом могут находиться десятки RJ-45 для подключения серверов через специальные модули. Эти порты не являются Ethernet-портами общего назначения, даже если кабель и разъем выглядят привычно.

Тот же принцип относится к HDBaseT-удлинителям. Если на устройстве написано HDBST или HDBaseT, это не LAN. Такой порт нельзя подключать в сетевой коммутатор только из-за того, что физически подходит витая пара с RJ-45. Надпись LAN, HDBST, USB, RS-232 или другая маркировка определяет интерфейс и допустимый сценарий.

В проектной документации и при сдаче объекта полезно отдельно фиксировать назначение каждого RJ-45-порта. Это снижает риск случайного подключения подрядчиком, эксплуатацией или пользователем, который ориентируется только на форму разъема.

Такая маркировка должна быть видна не только в спецификации. На стойке, патч-панели и корпусе устройства желательно оставлять читаемые подписи: LAN, HDBaseT, серверный модуль, управление, RS-232 или другое назначение. Для сервисной службы это экономит время, а для объекта снижает вероятность аварии после замены кабеля или переезда оборудования.

Среда эксплуатации: офис, производство и помехи

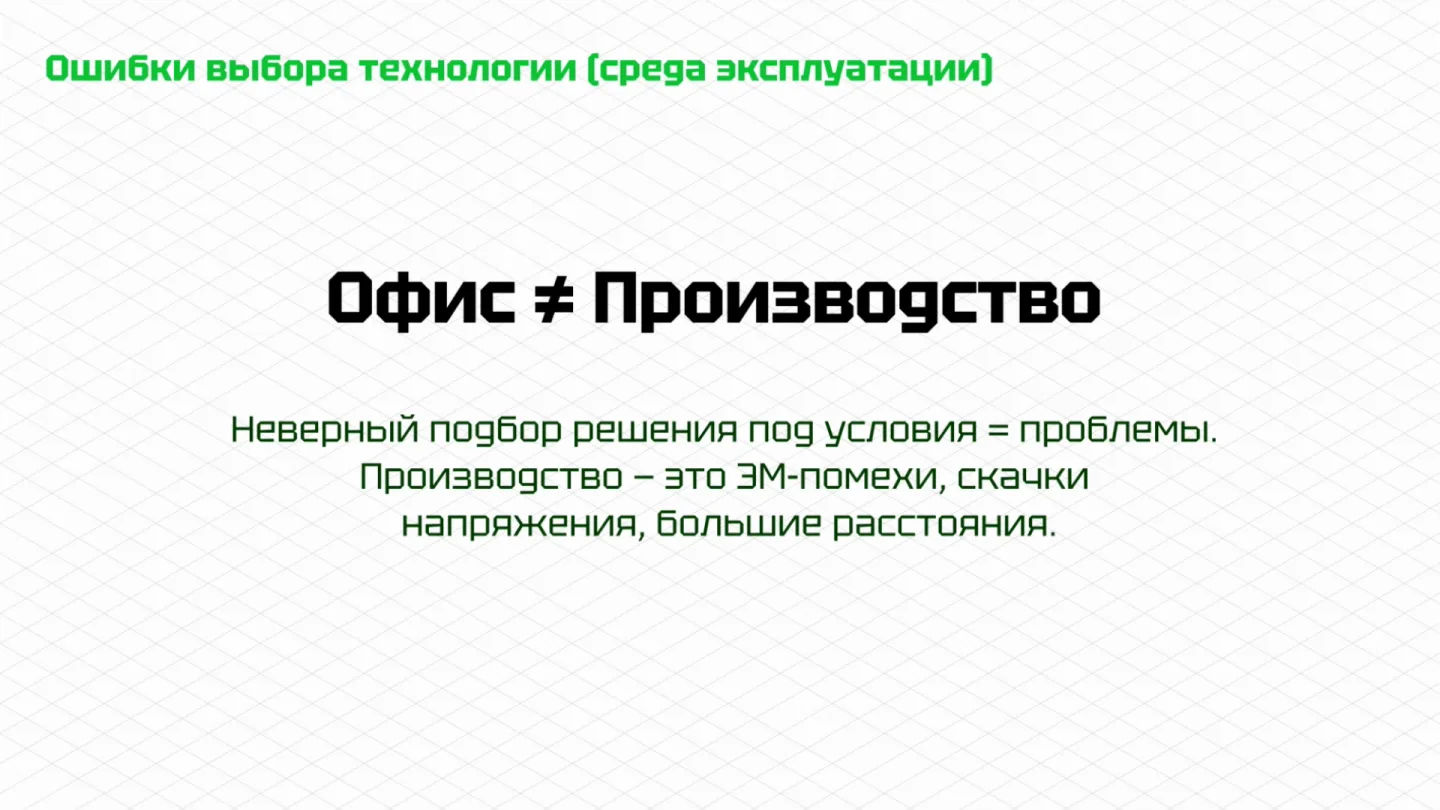

Оборудование нельзя подбирать без ответа на вопрос, где оно будет работать. Обычный офис, технологический зал и производство отличаются по электромагнитной обстановке, качеству питания, температуре, пыли, вибрациям и доступным кабельным трассам. Даже офисы бывают разными: в некоторых помещениях установлены DECT-ретрансляторы, GSM-ретрансляторы и другие антенны с заметным уровнем излучения.

Если рядом с такой антенной проходит линия HDBaseT или другая чувствительная линия связи, вероятность нестабильной работы резко возрастает. Это не абстрактное предположение, а типовой полевой опыт: линия может быть исправной, оборудование может соответствовать спецификации, но внешняя среда делает сценарий неработоспособным.

В спокойном офисе, где нет сильных излучателей и скачков напряжения, допустим широкий выбор технологий. Для производства и сложных объектов чаще выбирают IP-технологии, оптику или аналоговые KVM-удлинители, устойчивые к помехам и перепадам питания. Аналоговые решения часто менее чувствительны к кратковременным скачкам напряжения, так как их схема формирования сигнала проще и устойчивее в тяжелой среде.

Примеры устойчивых аналоговых удлинителей

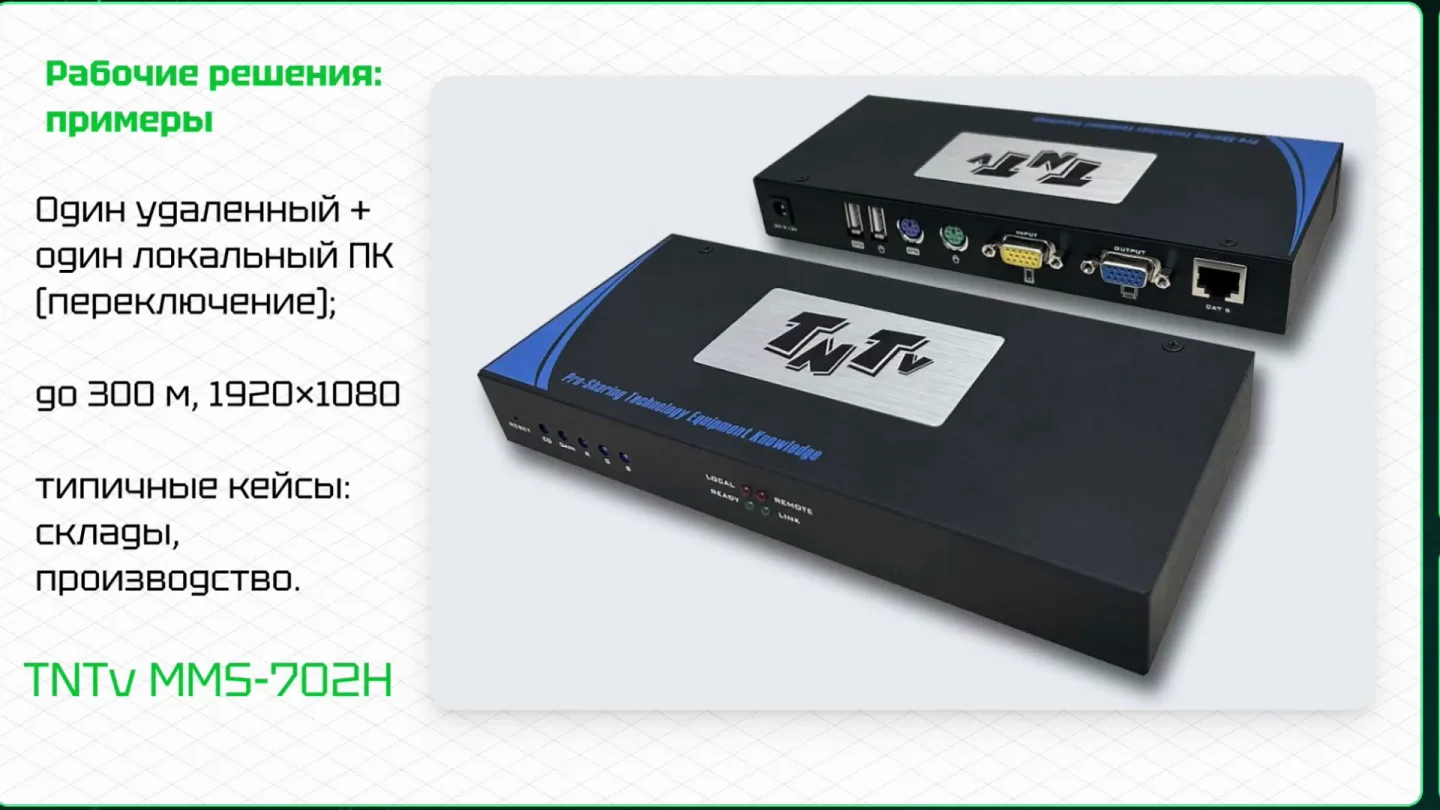

В качестве практических ориентиров можно рассматривать простые аналоговые KVM-удлинители уровня CE-100 и более специализированные решения уровня CE-702H. Такие устройства востребованы не из-за моды, а из-за сочетания цены, помехоустойчивости и пригодности для производственных трасс.

При выборе оборудования нужно учитывать не только длину линии, но и источник помех. Кондиционеры, промышленные вентиляторы, силовые кабели, ретрансляторы связи и другое инженерное оборудование могут влиять на линию через наводки, скачки напряжения и общий режим питания. Эти факторы лучше выявить до закупки, а не после монтажа.

Для сложных объектов полезно обследовать трассы до финального выбора технологии. Нужно понять, где проходят силовые линии, где стоят антенны и ретрансляторы, какие шкафы заняты, есть ли свободные кабельные каналы и как питается оборудование. Такой осмотр часто меняет решение в пользу IP-сегмента, оптики или аналогового решения с большим запасом устойчивости.

Кабельная инфраструктура: выбор кабеля недостаточен

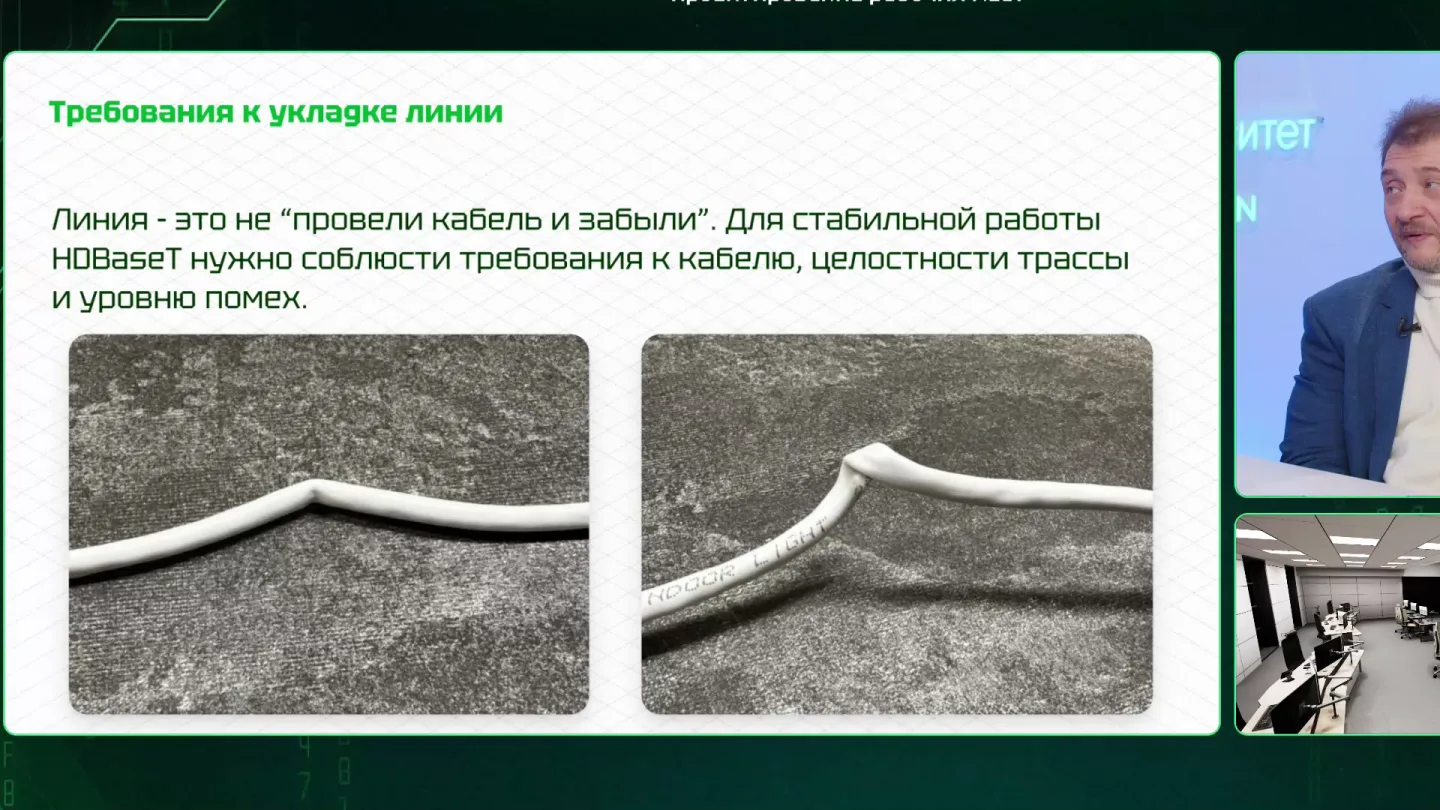

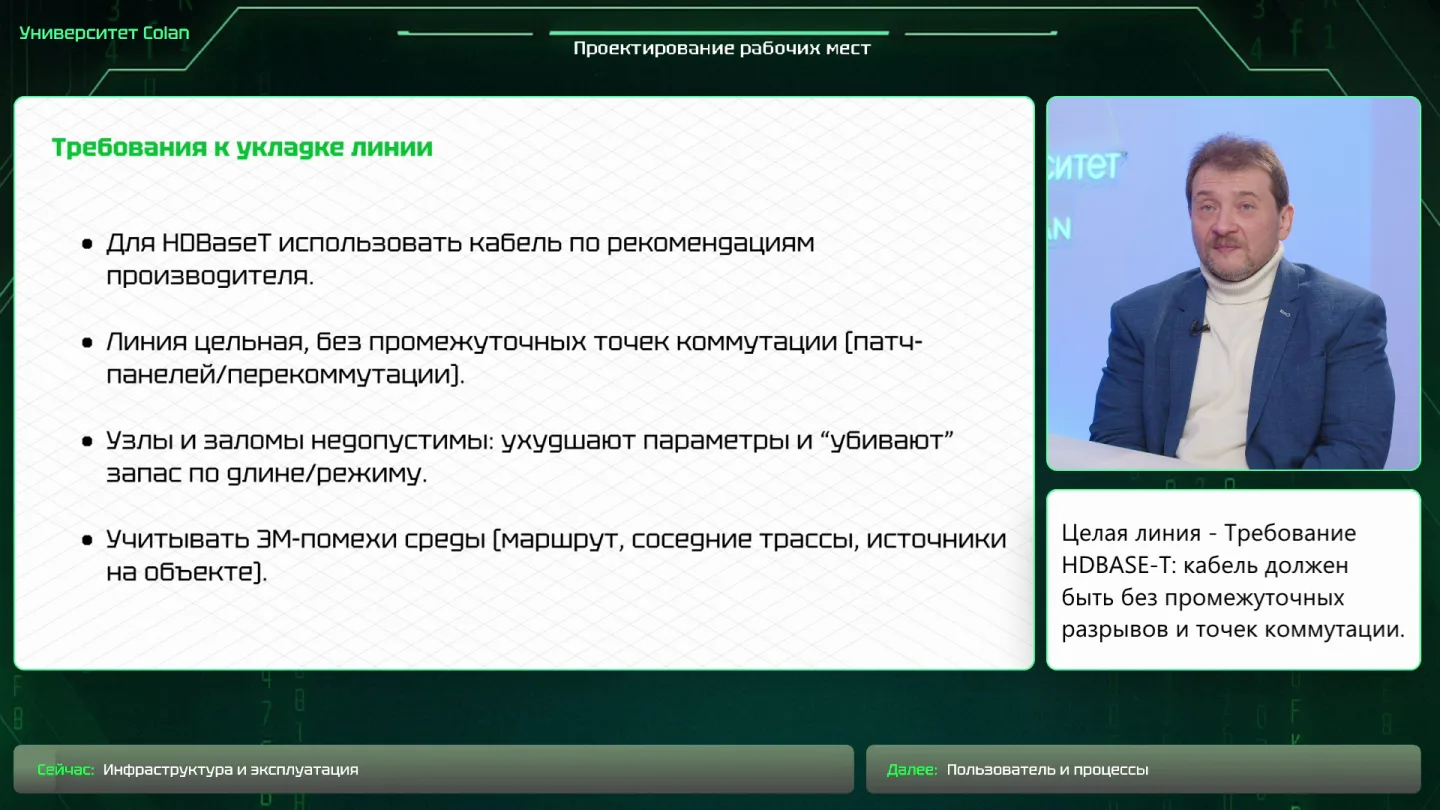

Кабель должен быть не только правильной категории и типа. Его нужно правильно уложить, защитить от перегибов, растяжения и скручивания. Особенно заметны ошибки на оптике: критичный изгиб может фактически сломать кабель, хотя внешне он продолжит выглядеть целым.

Для витой пары опасны сильные заломы, петли и скрутки, которые появляются при неаккуратном вытягивании из коробки. Структура кабеля важна: шаг скрутки пар рассчитан не случайно, и нарушение геометрии ухудшает реальные характеристики линии. Простой прозвон тестером не подтверждает, что линия соответствует нужной категории и выдержит требуемый поток.

Что требовать при приемке линии

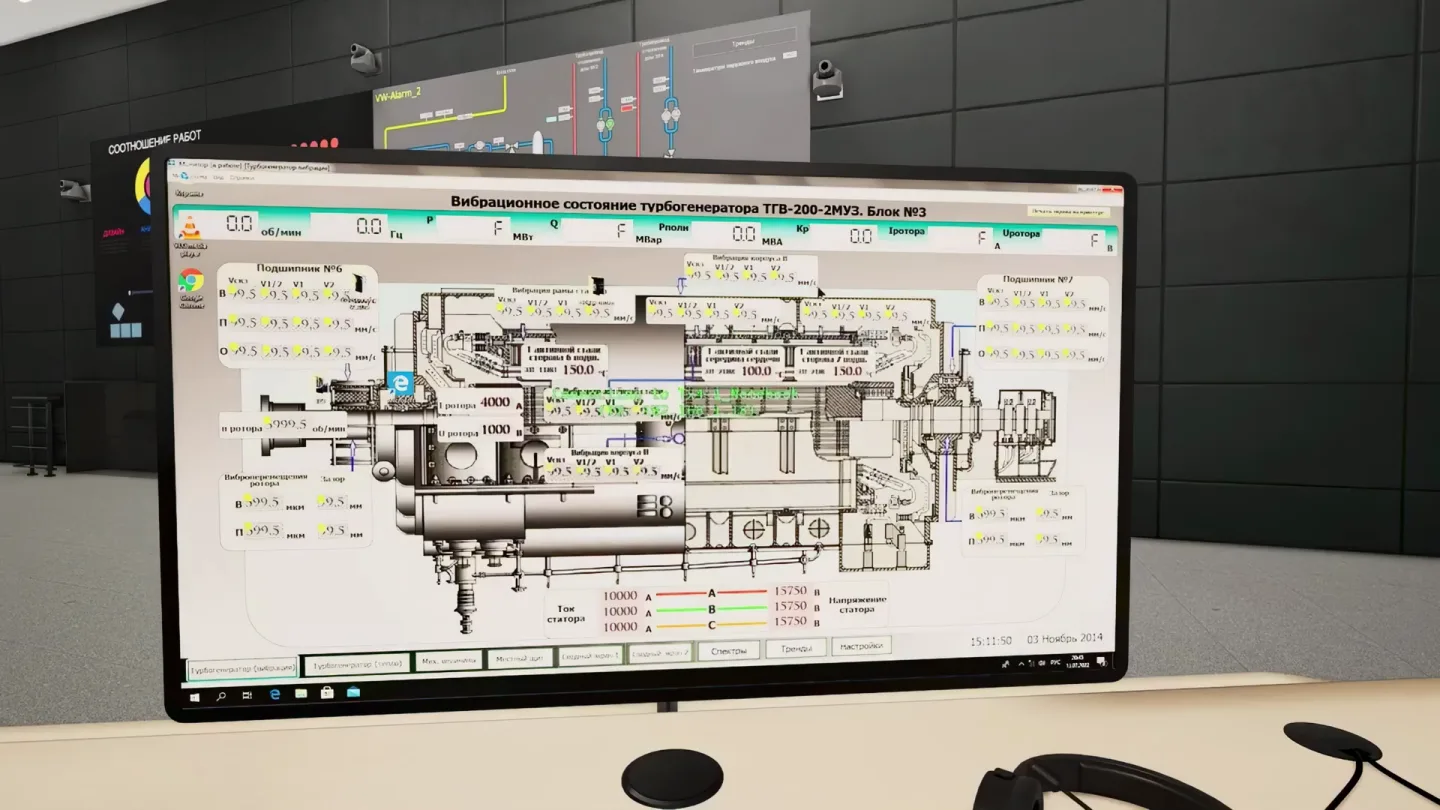

При приемке объекта нужен не только факт электрической целостности, а полноценный паспорт линии с измерениями, подтверждающими соответствие требуемой категории. Там, где доступ к трассам возможен, стоит дополнительно оценить качество укладки: радиусы изгиба, отсутствие сильных заломов, аккуратность патч-панелей и корректное разделение с силовыми линиями.

Эта проверка особенно важна для IP-KVM и AV-over-IP, где поток может быть близок к пределу канала. Линия, которая проходит базовый тест на целостность, не обязательно выдержит длительную передачу 900 Мбит/с без потерь, задержек и артефактов.

В паспорте линии должны быть понятны категория, длина, запас по параметрам и результат измерений, а не только отметка о том, что жилы прозвонены. Для оптических линий важны радиусы изгиба, целостность волокна и корректная коммутация. Для витой пары важны сохранение скрутки, качество заделки, патч-корды той же категории и отсутствие грубых механических повреждений. Если на объекте есть сомнения по кабелю, начинать диагностику KVM с замены оборудования нерационально.

Эргономика: эксплуатационная надежность начинается с рабочего места

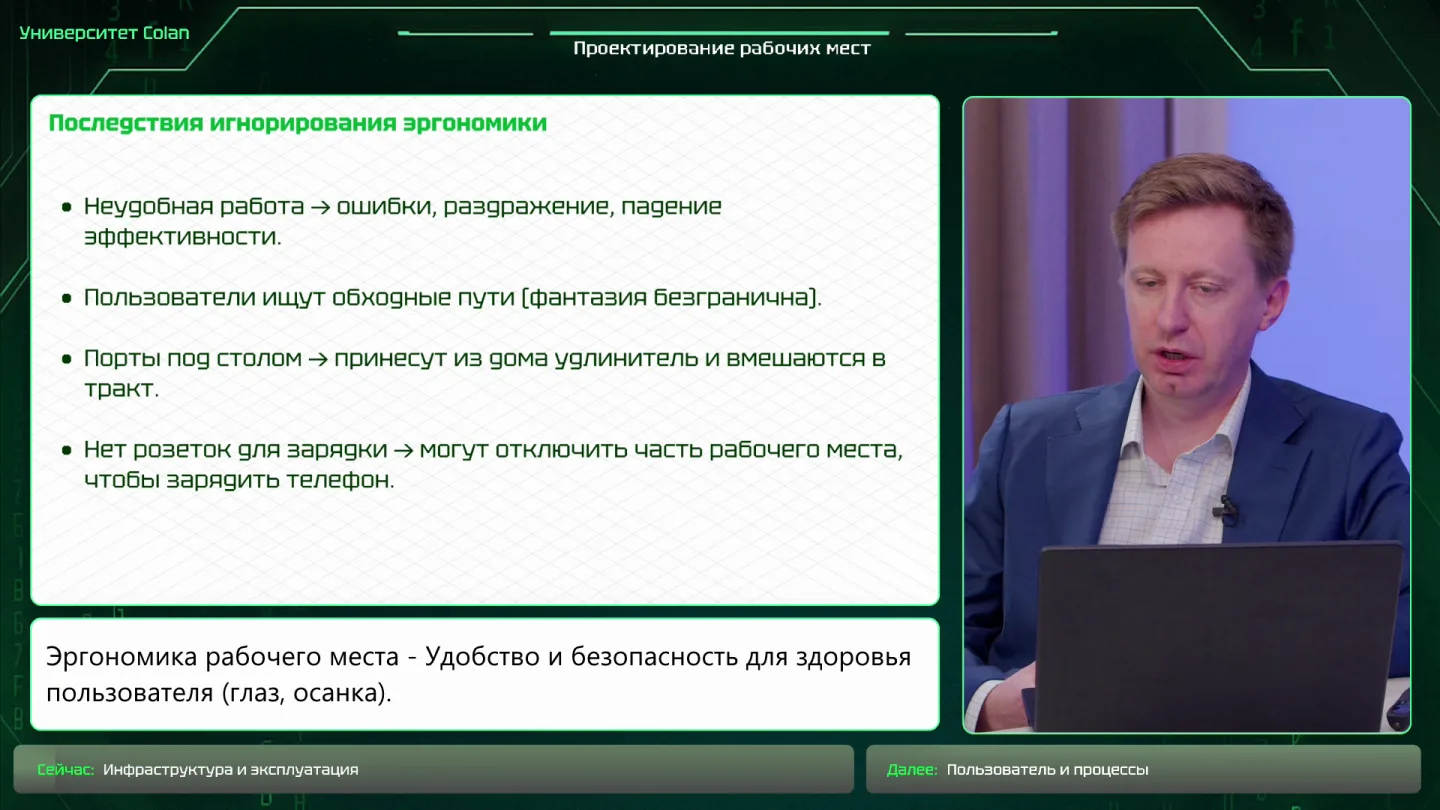

Эргономику часто оставляют на конец проекта, хотя она напрямую влияет на качество работы оператора. Речь идет не только о кресле и высоте столешницы. На комфорт влияют шум оборудования, тепловыделение, направление горячего воздуха, расположение устройств, логика меню и способ переключения источников.

Оборудование, установленное рядом с человеком, может мешать даже при полной технической исправности. Постоянный шум вентиляторов, поток горячего воздуха в ноги, неудобный доступ к кнопкам или необходимость каждый раз искать нужный пункт меню постепенно снижают скорость реакции оператора. В диспетчерских и сменных рабочих местах это становится не вопросом вкуса, а частью надежности процесса.

Интерфейс IP-KVM для технических специалистов

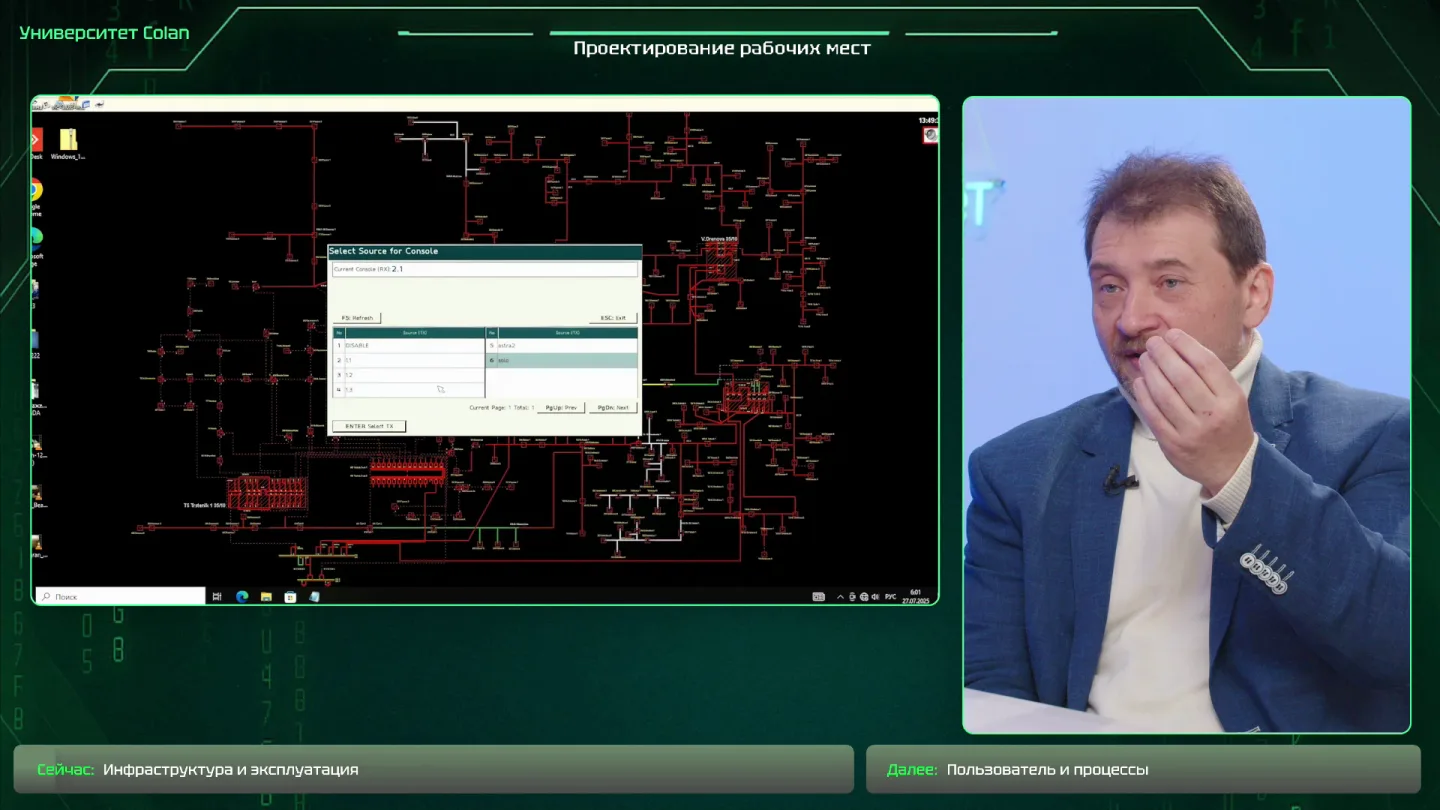

Технические специалисты обычно предпочитают лаконичное меню, крупные понятные надписи и управление с клавиатуры. Им нужна максимальная скорость: быстро выбрать источник, быстро переключиться, не отвлекаться на декоративные элементы и мелкие объекты интерфейса. В таком сценарии яркость, читаемость и предсказуемость важнее визуальной сложности.

Более графический интерфейс может выглядеть современнее, но часто требует мыши, содержит больше объектов и использует меньшие шрифты. Для технического персонала это не преимущество, а лишняя нагрузка. В одном из банков после нескольких недель эксплуатации IP-KVM на оборудовании ATEN оператор попросил убрать декоративность и сделать управление кнопками с крупным шрифтом. В выбранной системе такой режим не был предусмотрен, и это стало эксплуатационным ограничением.

Для управленческих рабочих мест или презентационных зон более сложный интерфейс может быть уместен. Часто в таких проектах используют отдельную систему управления с сенсорной панелью, где графика и сценарии переключения проектируются специально под пользователя. Главное, чтобы интерфейс соответствовал роли человека, а не вкусу проектировщика.

Правильная проверка интерфейса проводится с будущими пользователями, а не только с инженерами поставщика. Техническому специалисту важны клавиатура и скорость, руководителю или дежурному администратору может быть удобнее сценарная кнопка на сенсорной панели. Одна инфраструктура не отменяет разные требования к меню, шрифтам и доступу к функциям.

Технологическая мебель и бытовые сценарии операторов

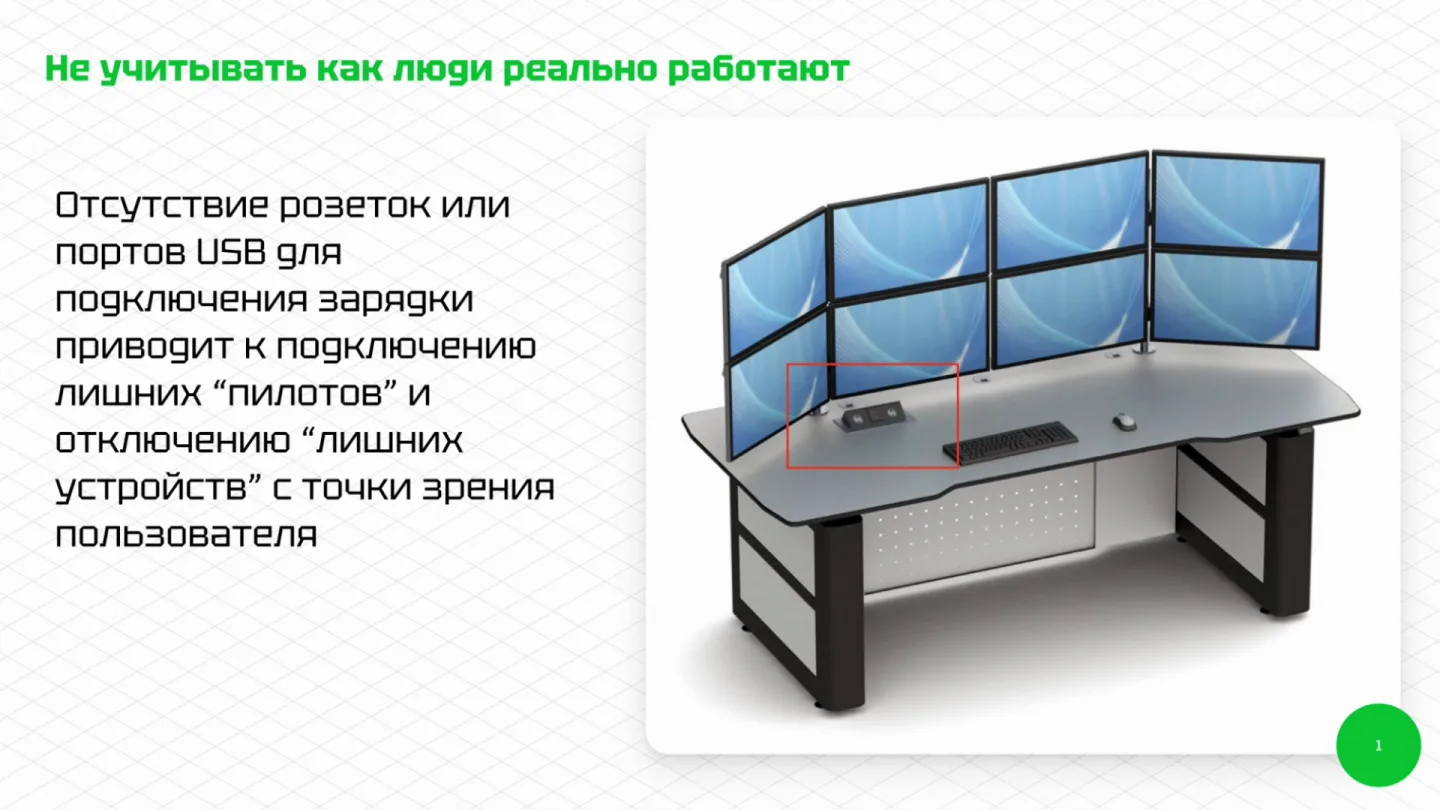

Технологическая мебель обеспечивает совместное существование техники и человека. Проектировщики иногда забывают, что оператор находится на рабочем месте 12 часов или даже сутки, приходит с телефоном, иногда с ноутбуком, и ему нужна безопасная точка питания. Если розеток нет, начинаются нештатные действия.

Человек может подключить телефон в USB-разъем удлинителя, в служебную розетку камеры, в занятый люк под столом или в цепь соседнего рабочего места. Иногда он вытаскивает вилку, проверяет, что у него ничего не погасло, и занимает освободившуюся розетку. Проблема может проявиться у другого оператора или у части оборудования, которую он не связывает со своим действием.

Правильное решение - заранее закладывать в мебель выдвижные или встроенные модули питания: 220 В, USB, при необходимости USB-C и другие интерфейсы для пользовательских устройств. Это не роскошь, а элемент эксплуатационной безопасности. Чем меньше у оператора причин искать питание в служебной инфраструктуре, тем ниже риск случайного отключения системы.

Такие модули нужно размещать так, чтобы ими было удобно пользоваться без доступа к технологическим люкам и кабельным полостям. Оператор не должен открывать зоны, где подключены KVM-приемники, мониторы, сетевое оборудование или питание соседнего места. В проектах с круглосуточными сменами это особенно важно: бытовая потребность зарядить телефон возникает ежедневно, а авария от случайно вынутой вилки может произойти в самый неудобный момент.

Дистанции: когда аналог, когда цифра, когда сеть или оптика

Для удлинителей есть практическая граница по расстояниям. До 100 метров можно использовать цифровые решения, включая недорогие бюджетные удлинители. На рынке встречаются модели уровня нескольких тысяч рублей, в том числе около 4 и 8 тысяч рублей, и для простых офисных сценариев они могут быть достаточны.

На производстве часто появляются запросы на 150-170 метров. В этой зоне выбор сужается: нужен IP-сценарий через сеть, оптика или аналоговые решения, если они подходят по задаче. Оптика технически хороша, но дороже и не всегда уже присутствует на объекте. Витая пара, напротив, часто проложена заранее, и ее можно использовать, если линия соответствует требованиям.

Аналоговые KVM-удлинители остаются востребованными еще и за счет коммутации. Их можно соединять через патч-корды и существующие кабельные участки. Это отличается от HDBaseT, где требования к линии и соединениям обычно жестче. Такие устройства не всегда являются массовым выбором, но для сложной эксплуатации они закрывают важную нишу.

Выбор технологии по дистанции должен учитывать не только максимальную заявленную длину. Важны стоимость трассы, возможность обслуживания, резервный кабель, задержка и стойкость к помехам. Недорогой цифровой удлинитель до 100 метров может решить офисную задачу, а на сложной площадке более надежной окажется аналоговая технология.

Практические выводы для проектирования и эксплуатации

Надежная IP-KVM или AV-инфраструктура начинается с расчетов, а не с покупки оборудования. Нужно заранее знать поток каждого источника видеосигнала, направление трафика, запас на overhead, ограничения транков, назначение RJ-45-портов, качество кабельных линий, условия электромагнитной среды и реальные привычки операторов.

Отдельного внимания требуют приемка и эксплуатационные регламенты. Линии связи должны иметь паспорта, интерфейсы должны быть промаркированы, рабочие места должны иметь штатное питание для пользовательских устройств, а меню IP-KVM должно соответствовать задачам оператора. Ошибка в любой из этих областей может выглядеть как неисправность KVM-системы, хотя причина будет находиться в инфраструктуре.

Главный принцип: инфраструктура, оборудование и рабочее место проектируются вместе. Такой подход снижает риск перегруженных транков, сгоревших портов, нестабильных линий, неудобных интерфейсов и нештатных подключений. Для критичных объектов, включая диспетчерские, промышленность и энергетические системы, это не рекомендация по удобству, а условие безопасной и предсказуемой эксплуатации.
