ГОСТ 21958-76 ЗАЛ И КАБИНЫ ОПЕРАТОРОВ. ВЗАИМНОЕ РАСПОЛОЖЕНИЕ РАБОЧИХ МЕСТ

Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т С О Ю З А С С Р

| Система ≪Человек-машина≫ ЗАЛ И КАБИНЫ ОПЕРАТОРОВ. ВЗАИМНОЕ РАСПОЛОЖЕНИЕ РАБОЧИХ МЕСТ Общие эргономические требования Man-machine system. Operator’s rooms and cabin. General ergonomics requirements | ГОСТ 21958-76 | | --- | --- |

Постановлением Государственного комитета стандартов Совета Министров СССР от 23 июня 1976 г. № 1512 срок введения установлен

с 01.07.1977 г.

Настоящий стандарт распространяется на залы и кабины операторов, имеющие коллективные средства отображения информации.

Стандарт устанавливает общие эргономические требования к взаимному расположению рабочих мест операторов и коллективных средств отображения информации, а также к взаимному расположению операторов.

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1. Взаимное расположение рабочих мест операторов и коллективных средств отображения информации в залах и кабинах, а также операторов между собой должно обеспечивать:

функциональные связи между операторами;

максимальный обзор информационного поля коллективного средства отображения;

средства отображения; свободное пространство для перемещения операторов и эксплуатации оборудования.

1.2. Термины и определения приведены в справочном приложении.

2. ТРЕБОВАНИЯ К РАСПОЛОЖЕНИЮ РАБОЧИХ МЕСТ ОПЕРАТОРОВ

2.1. В залах и кабинах рабочие места операторов необходимо располагать в зоне наилучшего видения информационного поля, которая должна обеспечить однозначное восприятие знаковой индикации.

2.2. Границу зоны наилучшего видения одного знака S вычисляют по формуле

S = N cos а,

где

Н - наибольшее расстояние различимости знака с погрешностью не более 1 %;

a - угол наблюдения знака, градусы.

П р и м е ч а н и е. Наибольшее расстояние различимости знака определяют исходя из: разрешающей способности систем индикации; сложности конфигурации знака; различных характеристик условий восприятия (освещенность, яркость, контрастность и т. д.).

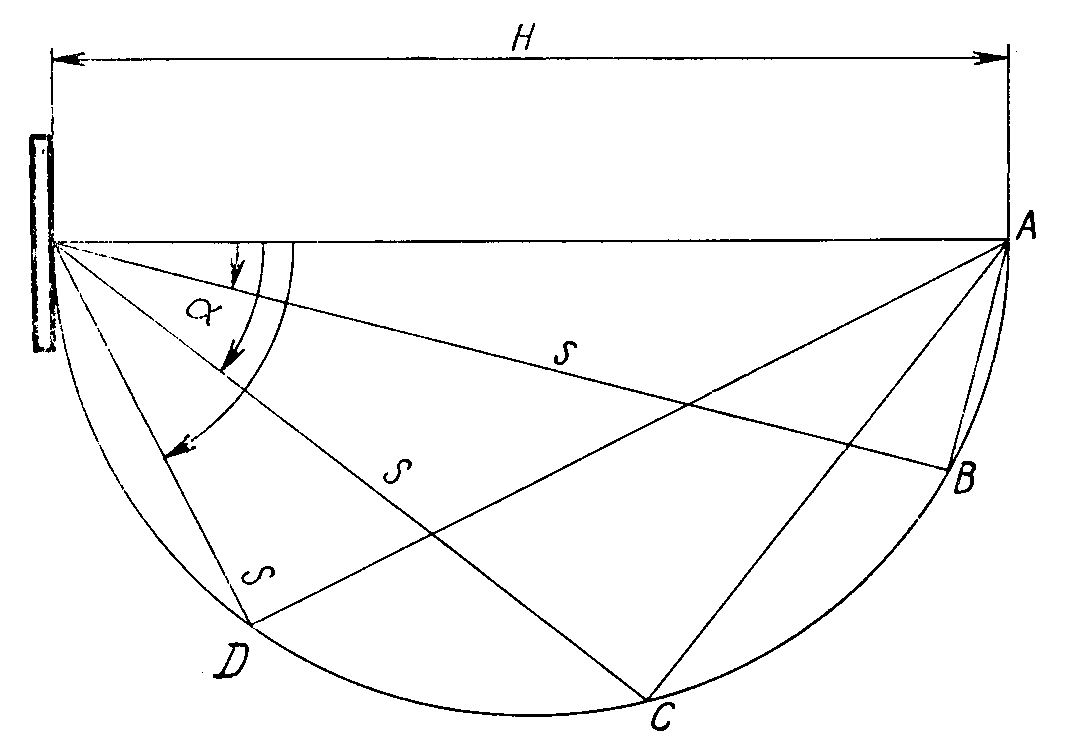

2.3. Построение зоны наилучшего видения для одного знака приведено на черт. 1.

А, В, С, D - точки предельной различимости знака. Черт. 1

2.4. Границу зоны наилучшего видения информационного поля находят пересечением сфер зон наилучшего видения отдельных знаков, расположенных на границе информационного поля коллективного средства отображения.

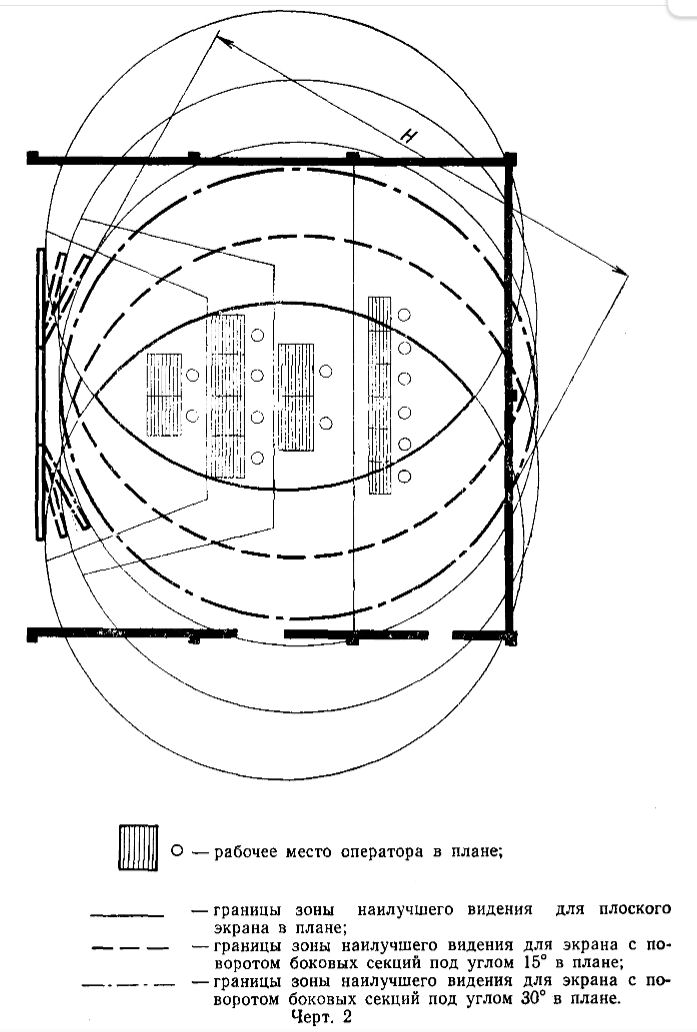

2.5. Построение в плане зоны наилучшего видения для залов и кабин с коллективными средствами отображения информации, представляющими плоский экран и экраны с повернутыми боковыми секциями, приведено на черт. 2.

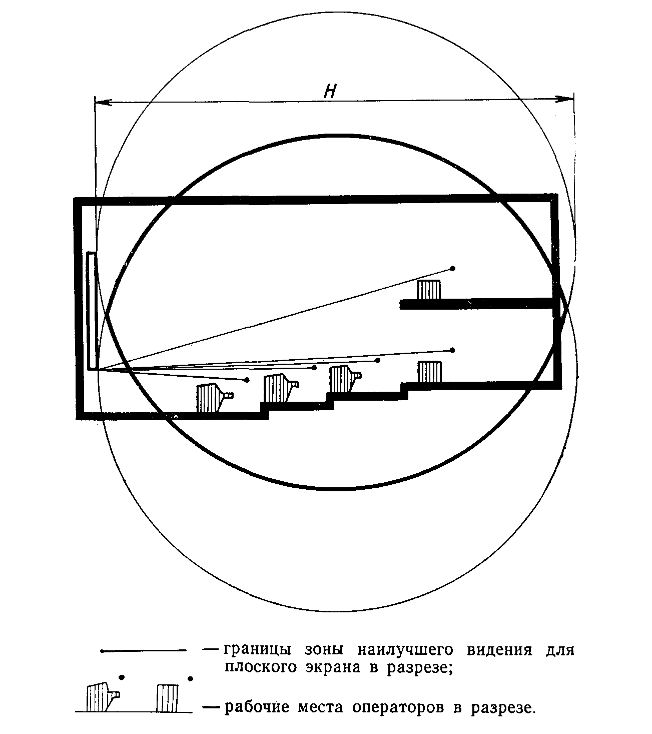

2.6. Построение в разрезе зоны наилучшего видения для залов и кабин с коллективными средствами отображения информации приведено на черт. 3. - границы зоны наилучшего видения для плоского экрана в разрезе; - рабочие места операторов в разрезе.

Черт. 3

3. ТРЕБОВАНИЯ К РАСПОЛОЖЕНИЮ ОПЕРАТОРОВ

3.1. Операторам следует обеспечить соответствующую трудовой деятельности физиологически рациональную рабочую позу по отношению к коллективным средствам отображения информации. При этом допустимы повороты головы в горизонтальной плоскости не более 45°, а в вертикальной плоскости не более 30° от горизонтальной линии взора.

П РИ Л ОЖ ЕН И Е

Справочное

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
