Digital Signage - просто, эффектно и эффективно

Суть задачи

Сети цифровых информационно-рекламных вывесок, или Digital Signage, служат эффективным средством доставки и визуализации различного контента: слайдов, видеороликов, регулярно обновляемого текста и пр.

Их основное преимущество - контекстно-зависимое и целевое представление рекламной, справочной, разъяснительной и прочей информации, что и обеспечивает высокую эффективность - требуемый контент отображается в нужном месте и в нужное время. В данном материале эксперты компании КОЛАН представляют примеры решений для систем Digital Signage, построенных на базе оборудования ATEN.

Системы Digital Signage все шире используются в различных отраслях экономики и на различных объектах:

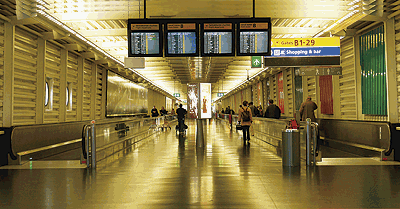

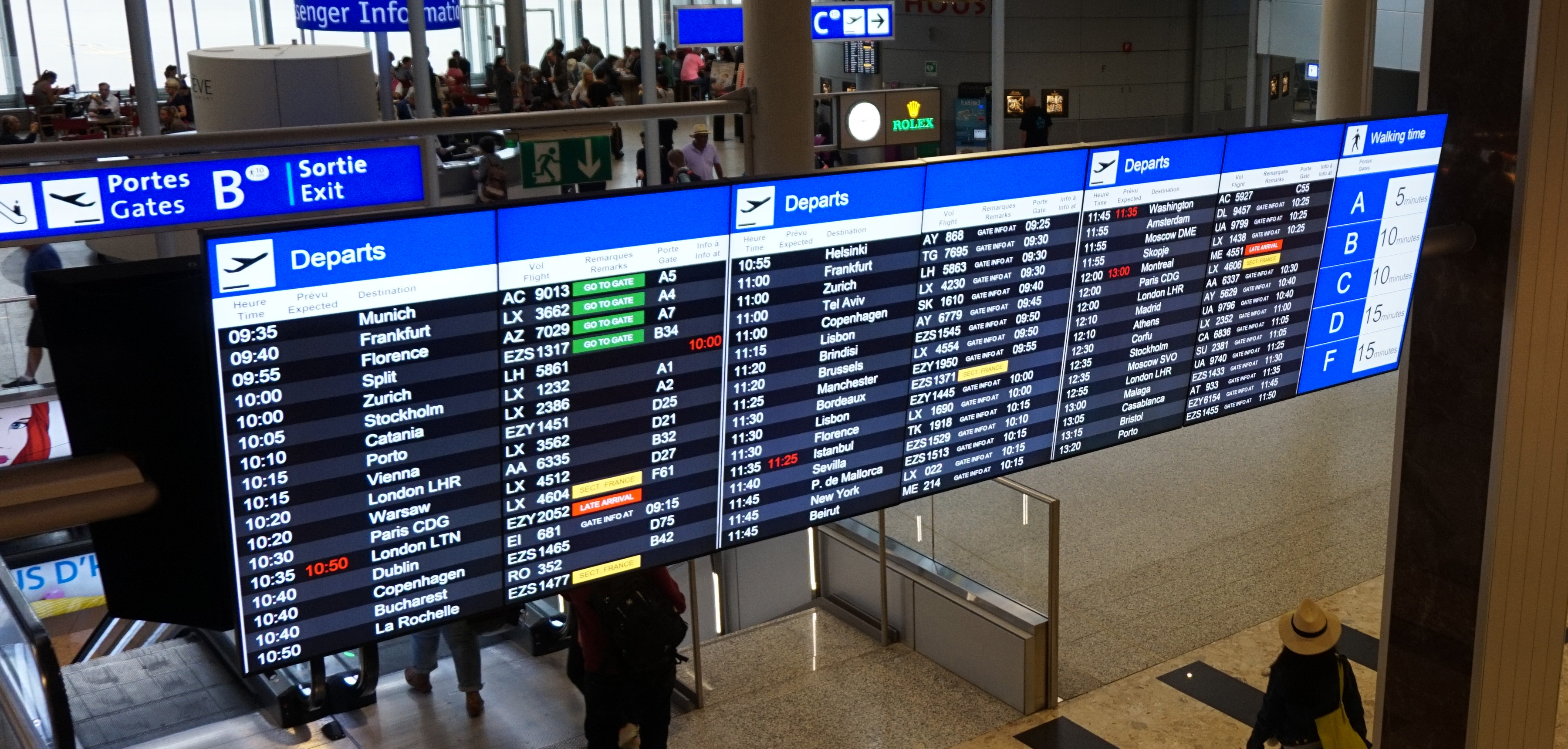

• на транспорте - информационные табло, таблички и указатели на вокзалах
• на стадионах - трансляция повторов и вывод различных дополнительных сведений в медицинских учреждениях и в отделениях банков в торговых
• центрах - информирование о товарах, работе центра, расположении бутиков и пр.
• в учебных заведениях - сопровождение лекций и докладов, информирование учащихся
• на улице - дорожные табло, знаки, указатели…

Выше перечислены далеко не все примеры использования систем Digital Signage. Ценность им добавляет интеграция с другими системами. Например, сопряжение со средствами видеонаблюдения позволяет выводить на экраны Digital Signage картинки с камер, а функционал видеосвязи - организовать общение сотрудников компании между собой или с клиентами (видео-контакт-центр). Подключение баз данных и других источников информации повышает «интеллект» данных систем, обеспечивая динамический выбор и настройку выводимого контента.

Каждая инсталляция системы Digital Signage имеет свои индивидуальные особенности. Тем не менее, принципы построения и элементы инфраструктуры Digital Signage универсальны. Рассмотрим основные «кирпичики» такой инфраструктуры на примере оборудования компании ATEN.

Рисунок 1. Коммутатор VM0404H содержит матрицу 4x4 HDMI,

а каскадирование таких устройств позволяет подключать до 64 источников/получателей HDMI-видео.

«Сердце» такой системы - коммутатор видеосигнала, который обеспечивает распределение информации от нескольких источников на разные группы мониторов, переключение контента по заданным схемам и т.д. Такие коммутаторы могут быть оснащены различными интерфейсами, что обеспечивает гибкость выбора решения для конкретного проекта. Например, выпускаются коммутаторы с интерфейсами HDMI, обеспечивающими высококачественную передачу несжатой аудио- и видеоинформации по специальному кабелю. К этой категории продуктов относится коммутатор ATEN VM0404H (см. Рисунок 1). Он содержит матрицу 4x4 HDMI и позволяет подключить с одной стороны четыре источника HDMI-сигнала (скажем, плееры HD-DVD, Blu-ray, потоковый плеер, систему спутникового ТВ), а с другой - средства воспроизведения (мониторы, проекты, телевизоры…). Каскадирование таких коммутаторов позволяет поддерживать до 64 источников/получателей видео.

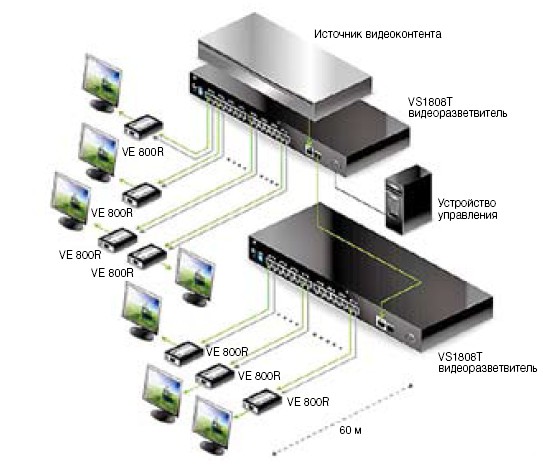

Рисунок 2. Разветвитель VS1808T обеспечивает распределение HDMI-сигнала на мониторы,

удаленные на расстояние до 60 м.

Часто в проектах возникает потребность разнести источники и получатели видео по существующей кабельной сети. Для решения такой задачи удобно применить коммутатор видеосигнала VM0808T с восемью входами и выходами, который позволяет передавать видео по обычным кабелям СКС Категории 5е или более высокой Категории. При этом для подключения источников информации используются специальные передатчики, а для подключения средств ее отображения - приемники. Помимо интерфейсов RJ45 коммутатор имеет стандартные аудио- и видеоразъемы для подсоединения локальных источника контента и монитора. Использование повторителей позволяет увеличить дальность передачи сигнала до 450 м.

Другой важный элемент инфраструктуры Digital Signage - это разветвители, которые служат для «раздачи» мультимедийной информации на множество экранов. Такие устройства также работают по стандартному кабелю СКС. Разветвители, например, устройства ATEN VS1508, могут «принимать» аудио и видеосигналы раздельно, а могут (новые модели VS1804T и VS1808T) - через универсальные интерфейсы HDMI. Дальность выноса мониторов при использовании устройств ATEN VS1508 составляет до 150 м, а устройств VS1804T/VS1808T - до 60 м.

Возможность каскадирования коммутаторов видеосигнала и разветвителей, а также использование различных повторителей ATEN позволяет строить масштабные сети Digital Signage, поддерживающие тысячи устройств воспроизведения. Широкий спектр продуктов гарантирует выбор оптимального решения практически для любого проекта, а возможность применения обычных кабелей СКС - экономическую эффективность проектов.
